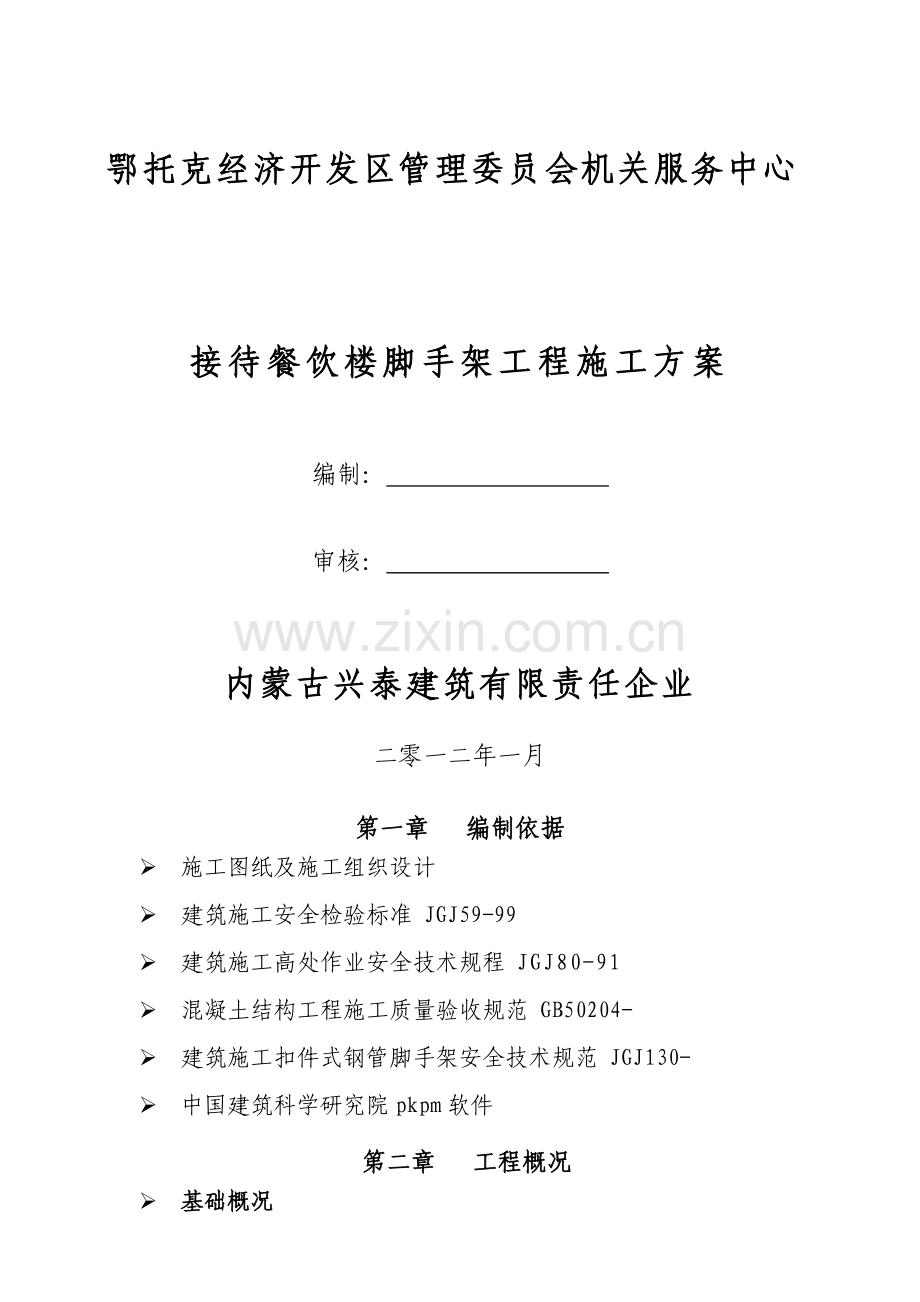

鄂托克经济开发区管理委员会机关服务中心

接待餐饮楼脚手架工程施工方案

编制：

审核：

内蒙古兴泰建筑有限责任企业
二零一二年一月

第一章 编制依据
Ø 施工图纸及施工组织设计
Ø 建筑施工安全检验标准 JGJ59-99
Ø 建筑施工高处作业安全技术规程 JGJ80-91
Ø 混凝土结构工程施工质量验收规范 GB50204-
Ø 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-
Ø 中国建筑科学研究院pkpm软件
第二章 工程概况
Ø 基础概况
项 目
内 容
工程名称
鄂托克经济开发区管理委员会机关服务中心
建设地点
棋盘井迎宾大道和百眼井街交汇处
建设单位
内蒙古鄂托克经济开发区管理委员会
设计单位
中信建筑设计（北京）研究院
监理单位
内蒙古蒙宏建设监理有限责任企业
施工单位
内蒙古兴泰建筑有限责任企业
监督单位
鄂托克旗建筑工程质量监督站
工期目标
日历天
质量目标
合格工程
安全目标
杜绝重大安全事故，努力争取工伤率为零

Ø 设计概况
项 目
内 容
项 目
内 容
建筑面积
3420.94
耐火等级
一 级
±0.000
1296.20
建筑功效
职员宿舍
层数
地上五层
建筑高度
20.362
使用年限
50年
屋面板
30°～45°斜屋面
建筑类别
三类建筑
设计使用年限
50年
结构形式
框架结构
基础形式
柱下独立基础
抗震等级
三级
场地类别
Ⅱ类

第三章 施工准备
Ø 技术准备
1、技术人员认真熟悉图纸和施工专题方案，严格根据设计要求及国家现行安全规范进行脚手架搭设。
2、技术人员对操作班组做好本分项工程具体技术交底、安全交底，明确脚手架安装标准及拆除要求。
3、质检员、材料员认真掌握进场材料检验标准和质量要求，做好进场材料验收。
Ø 材料准备
所用材料全部经建设主管部门产品认证，并经现场取样试验合格后才投入使用。
钢管：采取Φ48×3.5mm标准钢管，表面平直光滑，无裂纹、分层、压痕、划道和硬弯。使用前除锈并统一涂色，剪力撑按300mm分段刷红白油漆。
扣件：采取1kg/个标准扣件，表面不得有裂纹、气孔、疏松、砂眼等铸造缺点。扣件和钢管吻合面要接触良好，加紧钢管时开口处最大距离小于5mm，螺栓不得滑丝。
脚手板：采取50×300×4000mm松木，板两端绑扎4mm镀锌铁丝两道，不得使用腐朽或有裂纹脚手板。
安全网：立网采取绿色密目式安全网，网眼满足2400目／ cm2，做耐贯穿试验不穿透，1.6×1.8m单张网重量在3.0kg以 上；平网采取网眼规格为50×50一层尼龙绳水平安全网。
连墙件：选择Φ48×3.5mm钢管，外和脚手架采取扣件锁紧，里和建筑物可靠固定。
Ø 作业条件
1、劳务企业配置专业架子工数量应满足现场施工需求。同时，配置足够数量普工，用于材料传输、清理等辅助工作。
2、钢管、扣件、脚手板等材料运输由塔吊掉运，人工配合就位。
第四章 脚手架搭设方案
Ø 架体布署
依据工程结构形式，外架沿建筑物四面搭设落地式、全高全封闭扣件式双排钢管脚手架，此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护；内架采取满堂红扣件式钢管 脚手架，砌体、内装饰采取活动脚手架；脚手架大横杆、小横杆、立杆统一涂成黄色，剪刀撑按300mm分段刷红白油漆。
Ø 搭设参数
单立杆双排脚手架搭设高度19米，立杆距结构外墙0.35m，横距1.05m、纵距1.50m，步距1.80m，扫地杆距地0.2m统圈设置。连墙件采取2步3跨刚性连接；满堂架纵横间距1.0m,步距1.5m，扫地杆距地0.2m。
第五章 施工工艺及结构要求
Ø 脚手架搭设步骤
铺设垫板→摆放扫地杆→竖立杆并和扫地杆扣牢→安装第一步大横杆→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→设置连墙件→接长立杆→加设剪刀撑→铺脚手板、挡脚板→设护身栏杆→张挂安全网
Ø 脚手架搭设
1、脚手架基础
脚手架地基础在回填土完后扎实，表面浇筑150mm厚1.5m宽C20混凝土，根据立杆间距铺设通长垫板，在脚手架四面距外立杆300mm处设200×200-400mm混凝土排水明沟。
2、立杆
立杆设置垫板，并设置纵、横向扫地杆,纵向扫地杆采取直角扣件固定在距底座上皮≥200mm处立杆上，横向扫地杆采取直角扣件固定在紧靠纵向扫地杆下方立杆上;当立杆基础高低差≤1m时必需将高处纵向扫地杆向低处延长两跨和立杆固 定，靠边坡上方立杆轴线到边坡距离≥500㎜；立杆必需用连墙件和建筑物可靠连接；立杆各层各步接长必需采取对接扣件连接，对接扣件应交错部署，两根相邻立杆接头不应设在同时内，同时内隔一根立杆两个相邻接头在高度方向错开距离≥500mm，各接头中心至主节点距离≤600mm；立杆在顶层顶步接长可采取搭接，搭接长度≥1.0m，采取3个旋转扣件固定，端部扣件盖板边缘至杆端距离≥100mm。
3、 纵向水平杆
纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长采取对接扣件连接时，对接扣件应交错部署，两根相邻纵向水平杆接头不宜设置在同时或同跨内，不一样时或不一样跨两个相邻接头在水平纵向错开距离不少于500mm，各接头中心点距主节点距离不宜大于纵距1/3；采取搭接时，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘无搭接纵向水平杆杆端距离不应小于100mm；纵向水平杆应为横向水平杆支座，用直角扣件固定于立杆上。
4、横向水平杆
横向水平杆主节点处必需设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件中心距不应大于150 mm。小横杆伸出外排大横杆边缘距离大于10cm，伸出里排大横杆距结构外边缘300mm；作业层上排主节点处横向水平杆，依据支撑脚手板需要等间距设置，其最大间距不应大于0.75m；脚手架横向水平杆两端均应采取直角扣件固定在纵向水平上，同一根立杆上设置上下两步横向水平杆宜左右交错设置，同层相临小横杆在立柱处相向部署。
5、连墙件
连墙件应靠近主节点从底层第一步纵向水平杆处开始按2步3跨呈矩形设置，偏离主节点距离不应大于300mm；连墙件采取外脚手架上小横杆和短钢管锁住框架柱，起到外脚手架和结构主体连接加固作用；连墙件呈水平设置，当不能水平设置时，脚手架连接一端应下斜连接，不应采取上斜连接。连墙件伸出扣件距离应大于100m。
6、剪刀撑
剪刀撑随立杆、纵横向水平杆同时搭设，在外侧立面两端沿架高各设置一道，中间各道剪刀撑之间净距不应大于9.0m；剪刀撑宽度不应小于4跨，且不应小于6.0m，斜杆和地面倾角宜在45°～60°之间；剪刀撑斜杆应用旋转扣件固定在和之相交横向水平杆伸出端或立杆上，旋转扣件中心线至主节点距离不宜大于150mm；剪刀撑斜杆接长宜采取搭接，搭接长度≥1.0m,采取3个扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm。
7、脚手板
脚手板应铺设在三根横向水平杆上，作业层端部严禁有探头长度≥150mm探头板。脚手板铺设采取对接平铺，接头处必需设两根横向水平杆，脚手板外伸长小于150mm，两块脚手板外伸长度和不应大于30mm。
8、防护栏杆方法
脚手架外围满挂全封闭式密目安全网，将安全网用绑绳固定在脚手架外立杆内侧。作业层上外排立杆0.6m及1.2m处设两道防护栏杆，底部侧面设18cm高挡脚板，并在作业层下步架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。
9、门洞及斜道
因施工需要须搭设门洞，门洞挑空一根立杆、跨越2步2跨。将里外排脚手架中门洞两侧立杆及上部大横杆改成双管加强，同时在门洞两侧增加斜杆及横向斜撑，以利于脚手架上部荷载向两侧传输;出入口处搭设采取扣件式脚手架搭设门字型架安全通道，安全通道长4m宽4m；安全通道顶面满铺双层脚手板硬防护，两层脚手板间距为300mm。侧面满挂安全网，安全网同外架安全网，搭设高度为3m。
外脚手架设置上下走人斜道，紧靠脚手架外侧搭设，立杆单独设置;剪刀撑和横向斜撑设置同外架要求;斜道采取之字形搭至五层,坡度为1:3、宽度为1.0m，拐弯处平台宽1.5m,长2.0m；斜道两侧及平台外围均设置剪刀撑和1.2m高防护栏杆及180mm高挡脚板,用密目安全网封闭。斜道两侧、平台外围和端部设置连墙件，每两步应加设水平斜杆。
Ø 脚手架检验和验收
脚手架搭设前，项目技术责任人按经监理审批同意施工方案，结合现场作业条件向安全员及操作人员做具体交底，指定专员指挥，项目专职安全员跟班作业，确保安全搭设。
脚手架搭设完成，经自检合格后由项目经理组织项目技术责任人、专职安全员会同搭设人员联合验收，按方案和规范分段逐次检验，经过后报监理验收同意后投入使用。
检验标准：主杆纵距偏差：±50mm；主杆垂直偏差：≤H/100，且小于100mm；扣件紧固力矩满足40～50N.m，且不得大于65.5N·m，抽查数量为安装数5％，其中不合格数≤10％抽查数；其它指标按JGJ130-相关规范进行。
项目安全部门每个月必需对架子进行不少于三次周检，技术部门安排测量人员立即做好架子变形观察，观察项目关键是架子垂直度和变形。对检验中发觉问题立即进行整改，并将检验结果及整改情况按要求进行统计。
Ø 脚手架拆除
1、拆除前将脚手架上杂物和地面障碍物清理洁净，并经项目安全员确定后方可拆除，拆除前由项目专职安全员向作业人员进行安全技术交底。
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专员指挥，严禁非作业人员进入。
3、脚手架拆除次序:安全网→挡杆→脚手板→剪刀撑→小横杆→大横杆→立杆
4、不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。拆立杆时，要先抱住立杆再拆开最终两个扣件；拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件；连墙杆必需随脚手架拆除同时下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最终一根长钢管高度时，应先在合适位置搭临时抛撑加固，后拆除连墙件。
5、拆除时统一指挥，上下呼应，动作协调，预防坠落，项目专职安全员在现场跟班巡视，发觉不安全苗头立即阻止。
6、拆下来材料立即检验、整修并按品种、规格码堆存放。
第六章 脚手架施工管理方法
Ø 安全技术方法
1、脚手架搭设人员必需是经过考评合格专业架子工。上岗人员应定时体检，合格者方可持证上岗。
2、使用前应对钢管、扣件、脚手板进行检验验收，不合格品不得使用。
3、垫板宜采取长度不少于2跨，厚度大于50㎜木垫板，底面标高宜高于自然地坪50㎜。
4、扣件规格必需和钢管外径相同，不得混用，扣件螺拴拧紧扭力矩应为40N.M～65 N.M，扣件上螺栓保持合适拧紧程度。
5、脚手架必需配合施工进度搭设，一次搭设高度不应超出相邻连墙件以上二步，每搭完一步脚手架后，应校正步距、纵距、横距及立杆垂直度。
6、当搭至有连墙件结构点时，在搭设完该处立杆，纵向水平杆，横向水平杆后，应立即设置连墙件。
7、对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以确保安全。 各杆件端头伸出扣件盖板边缘长度不应小于100mm。
8、在拐角处脚手板，应和横向水平杆可靠连接，预防滑动。
Ø 安全施工方法
1、搭设人员必需戴安全帽、系安全带、穿防滑鞋。
2、在脚手架使用期间，严禁任意拆除下列标件：主节点处纵横向水平杆，纵横向扫地杆。
3、脚手架底排必需设有良好防电、防雷接地装置，和在脚手架每排按要求设置消防器材。
4、铺设首层脚手板硬防护和作业层脚手板，随层设置兜。
5、护身栏、脚手板、挡脚板、密目安全网等影响作业班支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。
6、定时检验脚手架，发觉问题和隐患，在施工作业前立即维修加固，以达成坚固稳定，确保施工安全。
7、不得将模板支架、缆风绳、泵送砼和砂浆输送管等固定在脚手架上；严禁悬挂起重设备。
8、遇有恶劣气候（如风力在六级以上）影响施工安全时，不得进行高空脚手架搭拆作业。
Ø 应抢救援方法
1、应抢救援小组
组长： （项目经理）
副组长： （项目副经理）、 （技术责任人）
成 员：
救护中心电话:： 120
应急物资准备:常见应抢救援物品（如常见外伤药品、抢救担架、抢救绷带、应急照明灯等）。
2、应急预案响应程序
发生紧急事故时，发觉人应立即向应抢救援小组组员或组长汇报，亦可依据紧急事态情况直接汇报地方相关救援机构。班组组长必需立即向项目部应急组汇报，并立即赶到现场，组织人员进行救援。
项目部应急组组长、副组长依据现场紧急事态情况快速开启应急预案，并立即汇报地方救援机构，同时向企业应抢救援机构汇报。企业应急组织组长依据事态情况协调和布署救援工作，必需时组织企业救援组相关组员赶赴现场指挥协调。
3、应急预案终止
事故现场经过应急预案实施后，全部现场人员得到清点，事故得到有效控制，应急总指挥可决定终止应急预案。
Ø 文明施工
1、进入现场一切材料必需根据现场管理平面图指定位置一次性放置到位，各类材料分类码放，按企标要求挂牌，控制高度符合要求，保持现场材料整齐统一。
2、脚手架大横杆、小横杆、立杆统一涂成黄色，剪刀撑按300mm分段刷红白油漆。
3、安全密目网根据要求悬挂整齐，不得使用破损和污染严重网片。并在每施工楼层混凝土浇捣完成后进行清洗，确保架体外观整齐。
4、运至地面材料应应随时整理、检验，按品种、分规格堆放整齐，妥善保管。
5、定时定人对脚手架排水沟进行清理，确保排水通畅，不积水。
第七章 脚手架计算
