10kv线路迁改综合项目施工专项方案.doc

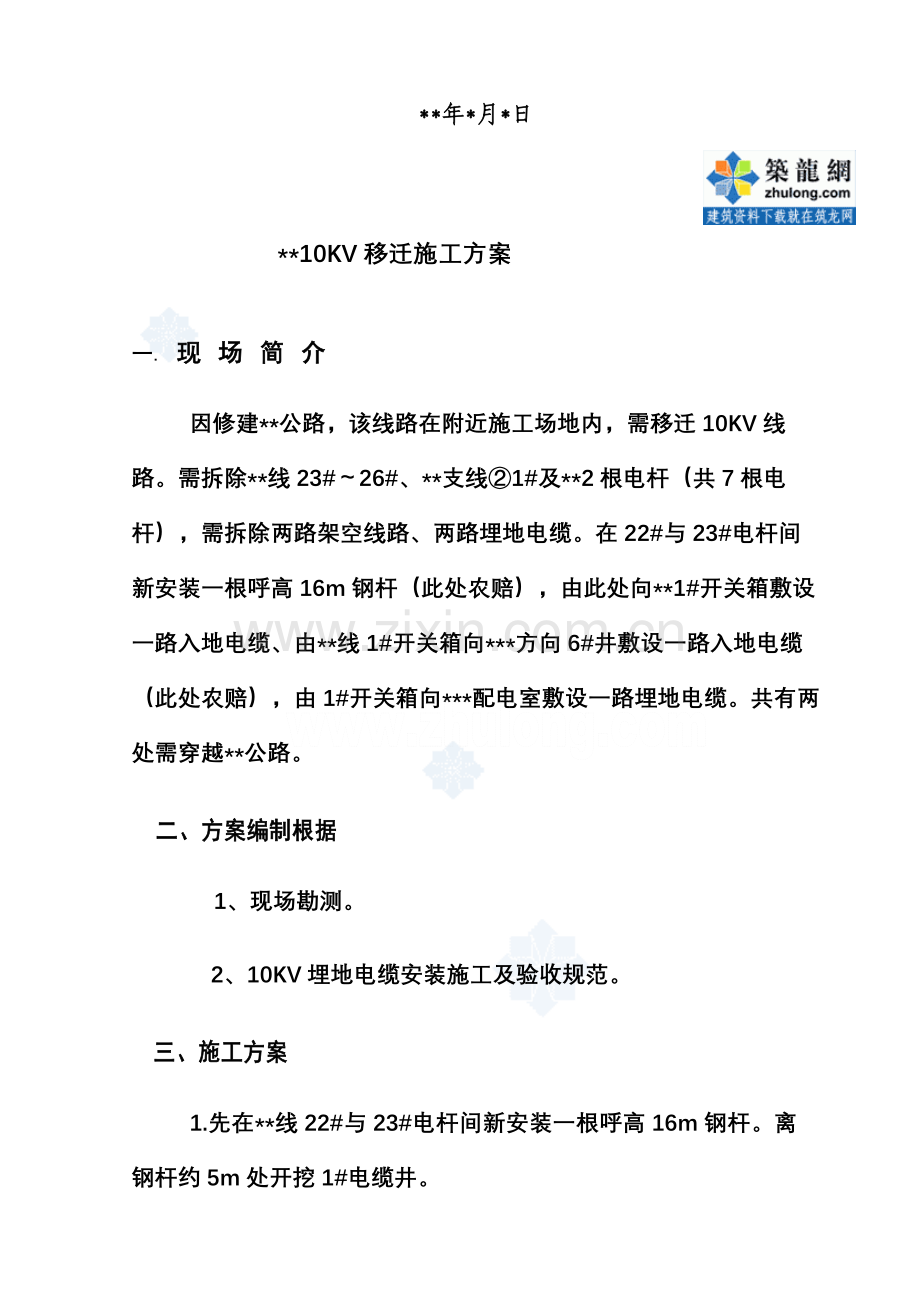

*10KV*线路移迁 施 工 方 案*年*月*日*10KV移迁施工方案一. 现场简介因修建*公路，该线路在附近施工场地内，需移迁10KV线路。需拆除*线23#26#、*支线1#及*2根电杆（共7根电杆），需拆除两路架空线路、两路埋地电缆。在22#与23#电杆间新安装一根呼高16m钢杆（此处农赔），由此处向*1#开关箱敷设一路入地电缆、由*线1#开关箱向*方向6#井敷设一路入地电缆（此处农赔），由1#开关箱向*配电室敷设一路埋地电缆。共有两处需穿越*公路。二、方案编制根据1、现场勘测。2、10KV埋地电缆安装施工及验收规范。三、施工方案 1.先在*线22#与23#电杆间新安装一根呼高16m钢杆。离钢杆约5m处开挖1#电缆井。2.参见“*10KV*线移迁平面示意图” 开挖6个电缆井，其中5个电缆井开挖尺寸为：长1.2m宽1m深度5m，1个电缆井开挖尺寸为：长1.2m宽1m深度2.5m。电缆井砌砖抹灰，并设立承重井盖1m宽.08m盖板6个。3.因两侧人行道及慢车道下污水管安装深度为3m，而电缆管线需先期施工，因此开挖电缆沟深度应在3.53.8m左右。在穿越*公路人行道及慢车道位置电缆管上方应设立钢筋砼板（长5m宽1m厚度0.2m 共4块），以保证在机械作业开挖煤气、自来水、电气、通讯、雨水、排污管时不损伤埋地高压电缆。4.电缆沟总长度为541m。需在砼道上开挖电缆沟长度为118m，二三类土壤开挖长度为423m。其中411m电缆沟开挖宽度为900mm，开挖深度4000mm。130m电缆沟开挖宽度为600mm，开挖深度800mm。电缆沟竣工后，进行沟底部平整、敷设两路DN150 UPVC电缆保护管、回填夯实、恢复某些砼地面等项工作。5.所有埋地电缆均穿DN150 UPVC管,且预留一路地下DN150 UPVC管。各电缆井留45m电缆检修余量。6.在新钢杆上设立一台高压开关控制箱。10kV高压电力电缆必要为铠装电缆，铠装层两端就近接地。在架空高压电力线杆顶与铠装电缆接头处（钢杆）对地加装额定电压为12.7kV（系统额定电压10kV）避雷器一套。避雷器采用标称放电电流不不大于20kA交流无间隙氧化锌避雷器（强雷电）。7.新钢杆电缆引下入地需安装电缆保护钢管（热镀锌 G100 2根* 6m/根），并对钢管进行可靠接地。根据原线路负荷，选用YJV22 -0.6/10KV 3*185、3*120铜芯铠装电力电缆作为移迁后新线路（参见“*段10KV*线移迁平面示意图”）。8.对新购买高压电缆进行耐压实验（涉及悬式绝缘子、避雷器、开关箱等），合格后才干进行埋地敷设工作。电缆埋地敷设完毕，在新钢杆上做好两路电缆户外电缆终端、与*原电缆做好中间头、*1#开关柜与*低压室做好电缆终端后，再进行一次每根电缆耐压实验。9.耐压实验合格后，对原架空线路进行停电、验电、拆除、碰头接火等工作（先期进行新钢杆与22#电杆架空线路联通）。新线路受电后，对23#26#电杆、24#01#电杆、*电杆架空线、砼电杆进行所有拆除工作。四、工程特点与规定：4.1本工程某些施工属于高空作业，在施工现场，要积极做好高空作业安全管理、安全监护、安全防范等工作，给作业人员提供一种安全作业环境。（1）贯彻高处作业各项安全技术办法，做到预知危险源，防范于未然。（2）施工时，应严格执行安全防护办法，坚持“以人为本”原则，在保证施工人员安全前提下方可作业。 （3）作业人员身体健康。不可安排患有心脏病、高血压、精神病、癫痫病等不适合从事高处作业人员参加作业。 （4）作业人员衣着要灵便，但不可赤膊裸身。脚下要穿软底防滑鞋，决不能穿着拖鞋、硬底鞋和带钉易滑鞋。操作时要严格遵守各项安全操作规程和劳动纪律，坚持“不伤害她人、不伤害自己、不被她人伤害”原则，保证施工安全进行。 （5）高空作业中所用物料应堆放平稳，不可置放在临边附近，也不可妨碍安全通道处。拆卸下来物体、剩余材料和废料等都要及时清理和及时运走，不得任意乱置或向下丢弃。传递物件时不能抛掷。各施工作业场合内，凡有坠落也许任何物料，都要一律先行撤除，以防坠落伤人。 （6）施工过程中若发现高空作业安全设施有缺陷或隐患，应及时解决解决。对危及人身安全隐患，应及时停止作业，进行整治。所有安全防护设施和安全标志，任何人都不得擅自移动和拆除。五、施工安全：5.1施工期间停送电工作，应严格执行“工作票”制度。施工前要贯彻好施工区域电源与否已隔离；现场已达到施工条件。5.2施工现场悬挂醒目安全警示牌，拟定出施工作业区域。5.3进入施工现场人员必要穿戴好各种劳动保护品，上杆人员必要栓挂好安全带。六、施工技术方案6.1供电线路安装规范规定已交付施工技术员。6.2施工需要辅材、工器具、劳动保护品等已准备完毕。6.3本工程施工专业人员已到位。6.4施工范畴内，场地整洁、无杂物、通道畅通。6.5施工技术方案6.5.1施工阶段需拆除、搭接电源时，由专人负责10KV“工作票停送电”工作。要贯彻清晰断路器与否已经断开，并进行挂牌等工作。每天施工下班时间，要保证10KV全线路夜晚能受电。6.5.2先进行破砼路面与开挖电缆沟工作。开挖电缆沟时，电缆沟现场悬挂醒目安全警示牌，夜间挂红色安全批示灯，保证人员与车辆行走畅通。电缆沟竣工后，进行电缆沟底部平整、敷设电缆管、回填夯实、恢复砼地面等项工作。6.5.3电缆敷设完毕不能在当天晚上受电，应派专人进行夜间值班。6.5.4按规范规定拆除架空线、电杆、固定金具、拉线等。6.5.5妥善保管好施工材料与工器具。七、施工人员及机具配备： 7.1 施工人员：人员类别人 数管理人员项目经理1勤务人员1施工现场负责人1施工技术员1安全员1施工员1作业人员电气焊工1外线电工6普 工若干人7.2管理网络图：项目经理施工现场负责人勤务人员施工员施工技术员安全员作业人员7.3施工机具机具名称单位数量电焊机、火焰切割器套1开挖工器具套12外线电工器具套2电工工器具套412t吊 车台18t汽 车台1八、施工进度筹划：本工程筹划施工日期限为30天，其详细施工时间由开发办告知安排。 *年*月*日
