三相电能表及互感器安装施工方案

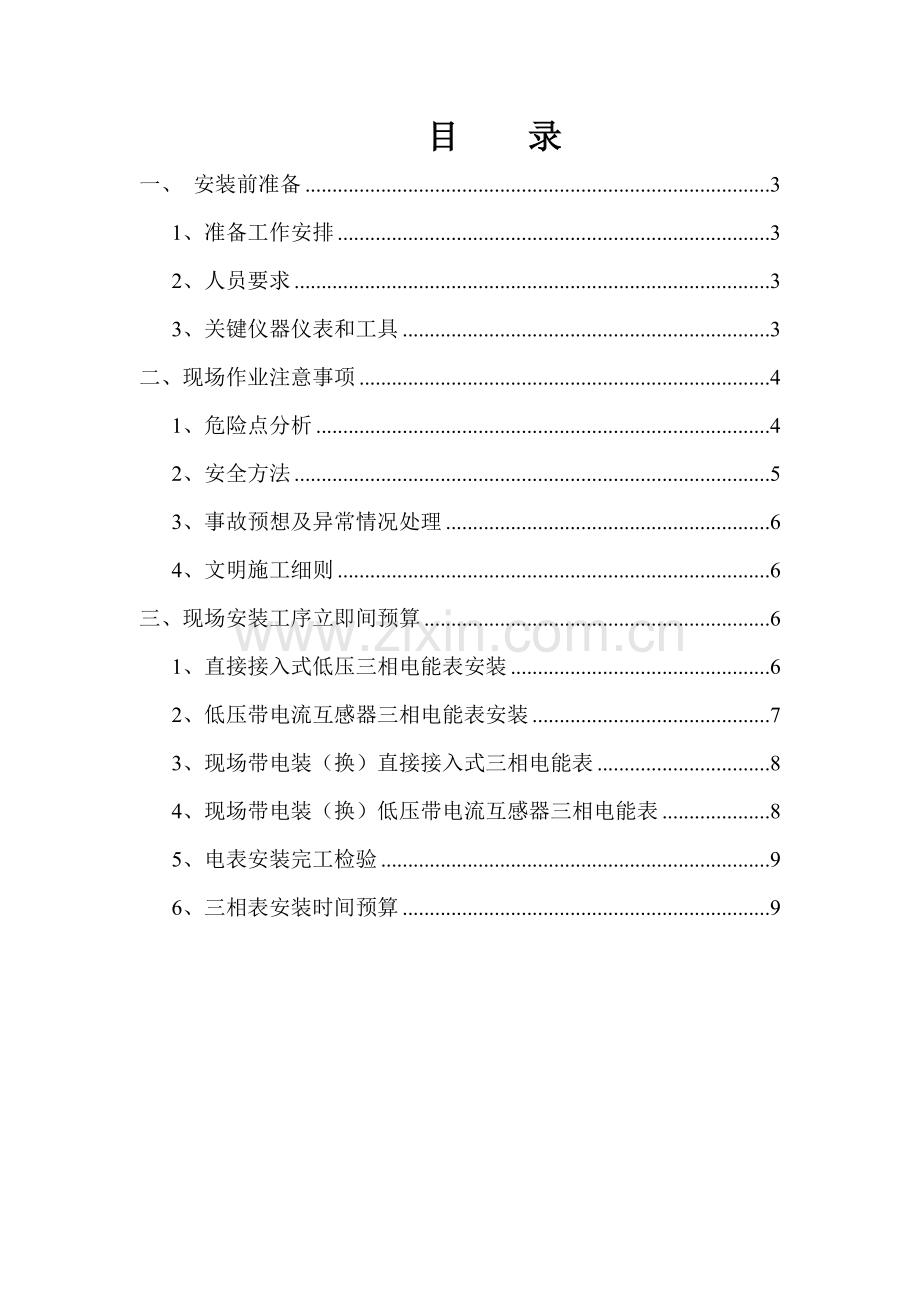

目 录
一、 安装前准备 3
1、准备工作安排 3
2、人员要求 3
3、关键仪器仪表和工具 3
二、现场作业注意事项 4
1、危险点分析 4
2、安全方法 5
3、事故预想及异常情况处理 6
4、文明施工细则 6
三、现场安装工序立即间预算 6
1、直接接入式低压三相电能表安装 6
2、低压带电流互感器三相电能表安装 7
3、现场带电装（换）直接接入式三相电能表 8
4、现场带电装（换）低压带电流互感器三相电能表 8
5、电表安装完工检验 9
6、三相表安装时间预算 9

一、 安装前准备
1、准备工作安排
1.1依据工程量清单，确定工作内容。使全体施工人员熟悉工作内容、进度要求、作业标准、安全注意事项。由工作责任人监督检验。
1.2了解现场作业环境条件，分析可能碰到问题，提出有效预防方法。
1.3携带工具和材料能够满足安装作业需求。
2、人员要求
2.1现场作业人员应身体健康、精神状态良好
2.2现场工作责任人必需含有相关工作经验，且熟悉电气设备安全知识。
2.3工作班组员不得少于 2 人。
2.4工作人员必需含有必需电气专业（或电工基础）知识，掌握本专业作业技能，必需持有电工证等证件。
2.5工作班人员必需熟悉熟悉现场安全作业要求，并经安规考试合格。
3、关键仪器仪表和工具
序号
名称
单 位
备 注
1
绝缘手套
双

2
绝缘鞋
双

3
低压验电笔
只

4
接地线
组

5
低压短路环
组
短接二次电流回路专用
6
低压短接线
组

7
钳形电流表
只

8
平口螺丝刀
把
（螺丝刀金属裸露部分用绝缘胶带缠绕、螺丝刀口带磁）
9
十字螺丝刀
把
（螺丝刀金属裸露部分用绝缘胶带缠绕、螺丝刀口带磁）
10
平口钳
把

11
尖嘴钳
把

12
斜口钳
把

13
剥线钳
把

14
安全帽
个

15
常见接线工具
套
若干
二、现场作业注意事项
1、危险点分析
序号
内容
后果
1
工作人员进入作业现场不戴安全帽
可能会发生人员伤害事故
2
工作现场不挂标示牌或不装设遮栏或围栏
工作人员可能会发生走错间隔及操作其它运行设备
3
二次电流回路开路或失去接地点
易引发人员伤亡及设备损坏
4
电压回路操作
有可能造成交流电压回路短路、接地
5
设备标示不清楚
易发生误接线，造成运行设备事故
6
未使用绝缘工具
易引发人身触电及设备损坏
7
使用电钻时
可能碰及带电体
8
没有显著电源断开点
易引发人身触电伤亡事故
2、安全方法
2.1进入工作现场，工作人员必需戴安全帽，穿工作服，正确使用劳动保护用具。
2.2现场作业必需实施派工单制度，工作监护制度、工作间断、转移和终止制度
2.3开工前，工作责任人应对工作人员具体交代在工作区内安全注意事项，进行危险点分析。
2.4工作现场应装设遮拦或围拦或标示牌或设置临时工作区等，操作必需有专员监护。
2.5检验实际接线和现场、要求是否一致，实际安装位是否和派工内容一致，如发觉不一致，应立即进行汇报、更正，确定无误后方可进行安装作业。
2.6在进行停电安装作业前，必需用试电笔验电，应确定表前（或低压电流互感器）、表后线（或低压电流互感器）是否带电，或是否有显著断开点，在确定无电、无误情况下方可进行安装工作。
2.7使用绝缘工具，做好安全防范方法。
2.8为预防震动引发保护误动，用户变电站作业，要采取和信号、控制、保护回路有效隔离方法，预防误碰、误动。必需时能够暂停保护压板。
2.9严禁火线(电压)短接、接地，严禁二次电流回路开路。
2.10使用梯子或登杆作业时，应采取可靠防滑方法，并注意保持和带电设备安全距离。
2.11安装作业结束后，工作人员应对安装设备及电压、电流回路连接情况进行检验，并清理现场。
3、事故预想及异常情况处理
工作过程中，如遇设备跳闸或其它异常情况时，不管和本工作是否相关，必需立即暂停工作，待检验和本工作无关，得到运行人员同意方可恢复工作。
4、文明施工细则
文明施工是指保持施工现场良好作业环境、卫生环境和工作秩序。文明施工关键包含：规范施工现场场容，保持作业环境整齐卫生，科学组织施工；使生产有序进行；降低对施工场地周围居民和环境影响。施工现场应设专用废料、废弃物回收桶或垃圾袋。施工中产生废料、废弃物立即放入回收桶或垃圾袋。工作完成后，工作班应清扫、整理现场。遵守施工现场文明施工要求要求，确保维护施工人生安全。
三、现场安装工序立即间预算
1、直接接入式低压三相电能表安装
1.1工作责任人向工作班组员交待工作内容、工作环境、工作安全关键点，并根据工作票（派工单）上所列危险点进行分析并部署预控方法。
1.2排列进户线导线，垂直、水平方向相对距离达成安装标准，固定良好，要求固定后外形横平竖直。导线加装 PVC 管 (或槽板)，进出线不能同管。
1.3检验导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
1.4从电能表端纽盒（火门）施放相线至表后空开上端（空开处于分位），零线接入电能表（计量）箱内零线母排或直接和负荷侧零线接通。
1.5根据先零线后相线次序穿（槽板）管施放入计量箱，并依次接入电能表端纽盒（火门）内，拧紧固定。
1.6检验电能表接线正确无误后，根据先零线、后相线次序依次搭接。
2、低压带电流互感器三相电能表安装
2.1工作责任人向工作班组员交待工作内容、工作环境、工作安全关键点，并根据工作票（派工单）上所列危险点进行分析并部署预控方法。
2.2排列进户线导线，垂直、水平方向相对距离达成安装标准，良好固定，要求固定后外形横平竖直。导线加装 PVC 管 (或槽板)，进出线不能同管。
2.3检验导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
2.4安装低压带电流互感器计量装置，必需在互感器前端有显著断开点（刀闸或保险），要求全部互感器安装排列极性方向一致，且便于维护，螺栓连接齐全紧固。
2.5施工前，必需对安装互感器前、后端进行停电、验电，做好安全防范方法。将进相线接入低压电流互感器一次侧，电流进出方向应和电流互感器极性方向一致；如低压电流互感器为穿心式，则一次侧绕越匝数应一致，极性方向一致。
2.6从电流互感器施放二次导线至计量箱（或计量屏）内二次接线端子盒，要求接线正确。从二次接线端子盒施放二次导线至电能表端纽盒（火门），要求接线正确。严禁电压回路短路、接地，电流二次回路开路；相色标志正确、连接可靠，接触良好，配线整齐美观，导线无损伤绝缘良好。
2.7检验电能表接线正确无误后，进行通电测量电压及相序，观察电表运转是否正常。
2.9安装接电正常，抄录电能表相关参数，确定无误后，对电能表、互感器二次端子盖确定是否安装完好。
3、现场带电装（换）直接接入式三相电能表
3.1工作责任人向工作班组员交待工作内容、工作环境、工作安全关键点，并根据工作票（派工单）上所列危险点进行分析并部署预控方法。
3.2监护人到位，工作人员查找并查对应装（换）电能表位置及所对应表前、表后线（下户线、进户线）。用万用表测试换表前电压、电流值，同时用秒表测算出换表前瞬时功率。
3.3开启秒表统计换表时间，将应换表电量止数抄录正确。
3.4先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能表端纽盒（火门）处进出相零线，用绝缘胶布包好，预防火、零线误碰，并确保相互距离大于 5cm；并做好标识。
3.5先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能表端纽盒（火门）处进出相零线，用绝缘胶布包好，预防火、零线误碰，并确保相互距离大于 5cm；并做好标识。
3.7根据做好标识，按先接电能表出线，后接进线次序分相依次接入电能表接线端纽盒（火门），连接应牢靠、可靠。
3.8截止秒表换表时间计数，做好装（换）表原始统计和时间纪录。用钳形万用表测试换表后电压、电流值，同时用秒表测算出换表后瞬时功率。
3.9确定完成，清理现场。
4、现场带电装（换）低压带电流互感器三相电能表
4.1工作责任人向工作班组员交待工作内容、工作环境、工作安全关键点，并根据工作票（派工单）上所列危险点进行分析并部署预控方法。
4.2在监护人监护下，工作人员查找并查对应装（换）电能表位置及所对应电流电压端子盒。用万用表测试换表前电压、电流值，同时用秒表测算出换表前瞬时功率。
4.3在仪表监视下，将电能表电流回路在端子盒处用短路片（线）短接好，要牢靠可靠，预防电流回路开路。
4.4开启秒表统计换表时间，将应换表电量止数抄录正确。
4.5将电能表电压回路在接线端子盒处断开，要有显著断开点，预防电压短路或接地。
4.6将电能表固定在装（换）表位置。使用电钻时，要预防碰及带电体。根据做好标识，先电流后电压次序依次接入电能表端纽盒（火门），连接应牢靠、可靠。
4.7在监护人监护下，恢复电压回路连接，拆除电流回路短路片（专用短接线），且均应牢靠可靠。
4.8截止秒表换表时间计数，做好装（换）表原始统计和时间纪录。用钳形万用表测试换表后电压、电流值，同时用秒表测算出换表后瞬时功率。
4.9完善施工，清理现场。
5、电表安装完工检验
5.1检验设备上无遗留工器具和导线、螺钉材料。
5.2清点工具，清理工作现场。
5.3检验工作单上统计，严防遗漏项目。
5.4工作责任人在工作统计上具体统计此次工作内容、工作结果和存在问题等。
5.5工作完成手续。
6、三相表换表时间预算

终端类型

时间
项目
拆除旧表
安装新表
接485线
登记资料、清理现场
累计用时

备注
三相电能表
20分钟
20分钟
10分钟
2分钟
62分钟

三相电能表（带安装互感器）
20分钟
40分钟
10分钟
2分钟
72分钟
需停电
带电三相电能表
30分钟
30分钟
3分钟
2分钟
65分钟

带电三相电能表（带互感器）
35分钟
40分钟
5分钟
2分钟
82分钟
