不锈钢栏杆和护栏安装关键技术交底.doc

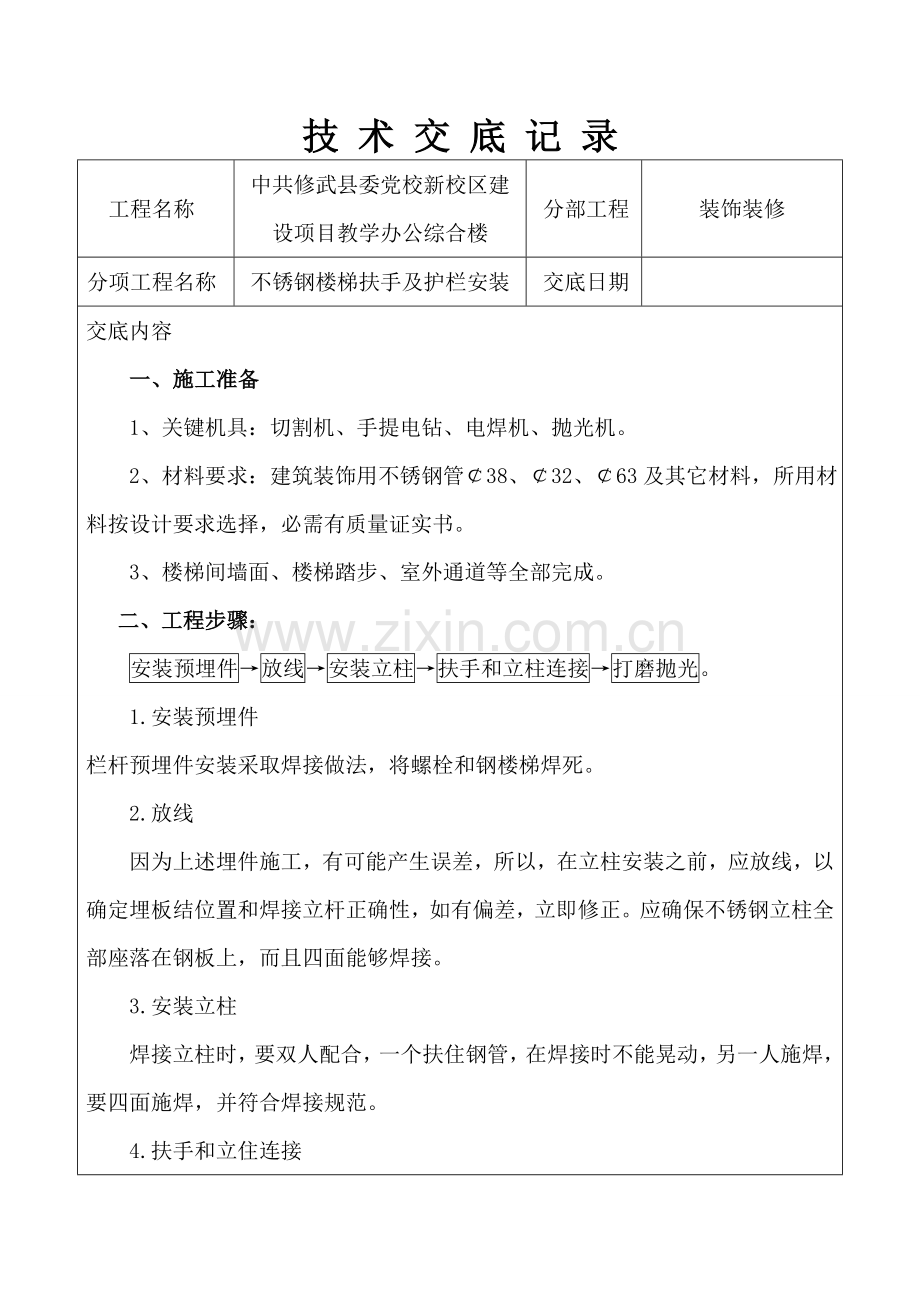

技 术 交 底 记 录
工程名称
中共修武县委党校新校区建设项目教学办公综合楼
分部工程
装饰装修
分项工程名称
不锈钢楼梯扶手及护栏安装
交底日期

交底内容
一、施工准备
1、关键机具：切割机、手提电钻、电焊机、抛光机。
2、材料要求：建筑装饰用不锈钢管￠38、￠32、￠63及其它材料，所用材料按设计要求选择，必需有质量证实书。
3、楼梯间墙面、楼梯踏步、室外通道等全部完成。
二、工程步骤：
安装预埋件→放线→安装立柱→扶手和立柱连接→打磨抛光。
1.安装预埋件
栏杆预埋件安装采取焊接做法，将螺栓和钢楼梯焊死。
2.放线
因为上述埋件施工，有可能产生误差，所以，在立柱安装之前，应放线，以确定埋板结位置和焊接立杆正确性，如有偏差，立即修正。应确保不锈钢立柱全部座落在钢板上，而且四面能够焊接。
3.安装立柱
焊接立柱时，要双人配合，一个扶住钢管，在焊接时不能晃动，另一人施焊，要四面施焊，并符合焊接规范。
4.扶手和立住连接

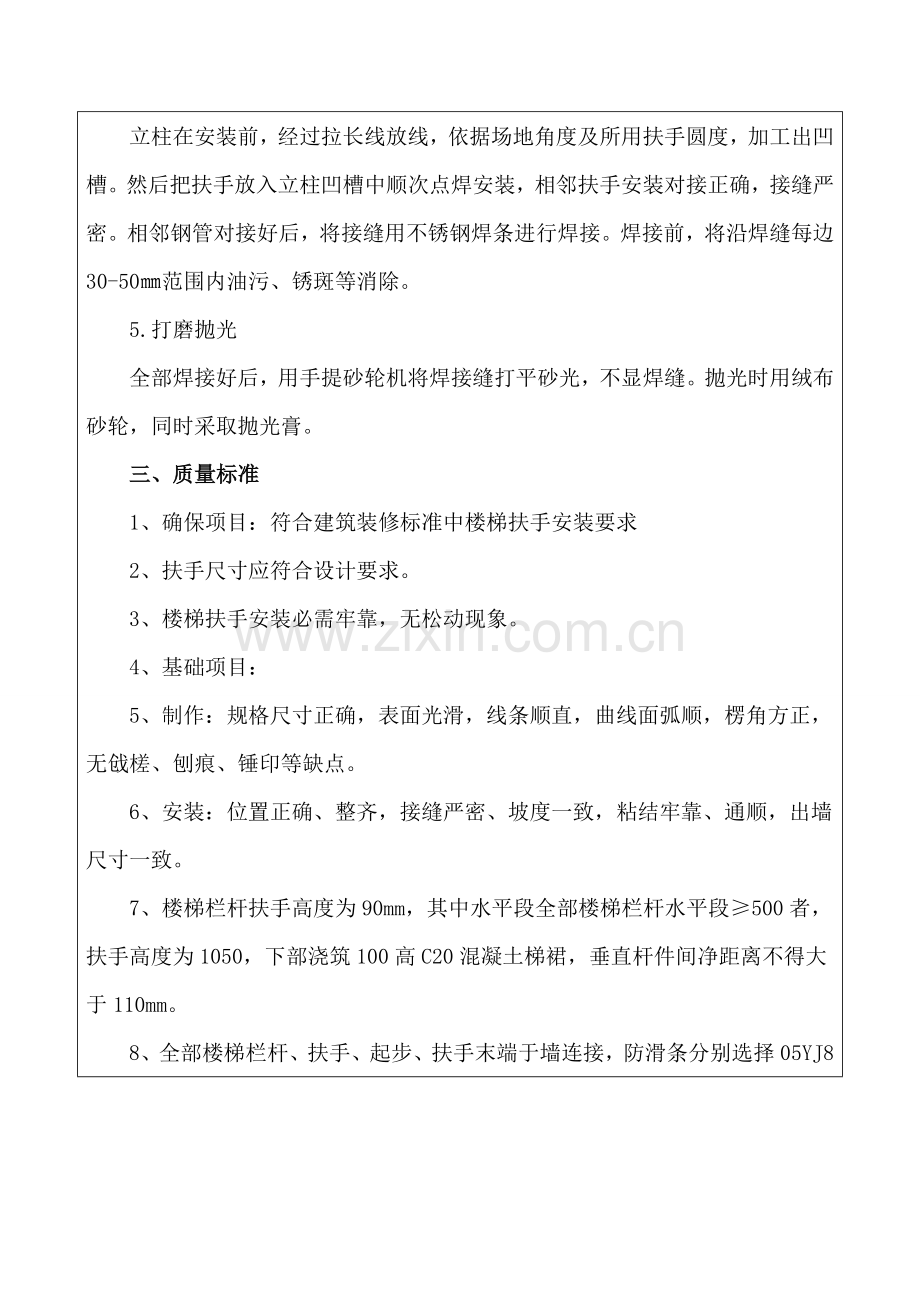

立柱在安装前，经过拉长线放线，依据场地角度及所用扶手圆度，加工出凹槽。然后把扶手放入立柱凹槽中顺次点焊安装，相邻扶手安装对接正确，接缝严密。相邻钢管对接好后，将接缝用不锈钢焊条进行焊接。焊接前，将沿焊缝每边30-50㎜范围内油污、锈斑等消除。
5.打磨抛光
全部焊接好后，用手提砂轮机将焊接缝打平砂光，不显焊缝。抛光时用绒布砂轮，同时采取抛光膏。
三、质量标准
1、确保项目：符合建筑装修标准中楼梯扶手安装要求
2、扶手尺寸应符合设计要求。
3、楼梯扶手安装必需牢靠，无松动现象。
4、基础项目：
5、制作：规格尺寸正确，表面光滑，线条顺直，曲线面弧顺，楞角方正，无戗槎、刨痕、锤印等缺点。
6、安装：位置正确、整齐，接缝严密、坡度一致，粘结牢靠、通顺，出墙尺寸一致。
7、楼梯栏杆扶手高度为90mm，其中水平段全部楼梯栏杆水平段≥500者，扶手高度为1050，下部浇筑100高C20混凝土梯裙，垂直杆件间净距离不得大于110mm。
8、全部楼梯栏杆、扶手、起步、扶手末端于墙连接，防滑条分别选择05YJ8
楼梯栏杆扶手顶部水平荷载标准值按B类建筑计算1.0KN/M。
9、疏散宽度为1.55米。
四、成品保护
1、安装扶手时，应保护楼梯栏杆、楼梯踏步和操作范围内己施工完项目。
2、楼梯扶手安装后应注意保护。
五、应注意质量问题
1.场实测放线，放大样确定具体尺寸，确定立柱安装位置。并检验预埋件是否牢靠。
2.择适宜原材料，加工成型，分片制作栏杆和扶手部分，分片制作好后分层组合娄装。
3.头部分焊点用磨光机打磨至高速抛光，抛光分粗、中、细三步抛光。
4.装不锈钢栏杆，不锈钢扶手时采手焊接操作工艺。
⑴采手小电流、快速焊，窄焊道，预防裂纹及变形产生。
⑵采手直流焊机且反极尽性（工作为负极差，电机为正极）。
⑶和腐蚀介质接触面最终焊接。
⑷焊后可采手强制冷却，如水冷、风冷等。
⑸焊后变形只能用冷加工矫正。
5.粘接对缝不严或开裂：关键是因为扶手料焊接时，没有对接好。
6.接槎不平：固定件不平正，影响扶手接槎平顺质量。
7.颜色不一致：关键是选料不妥所致。

技术责任人

交底人

接底人
