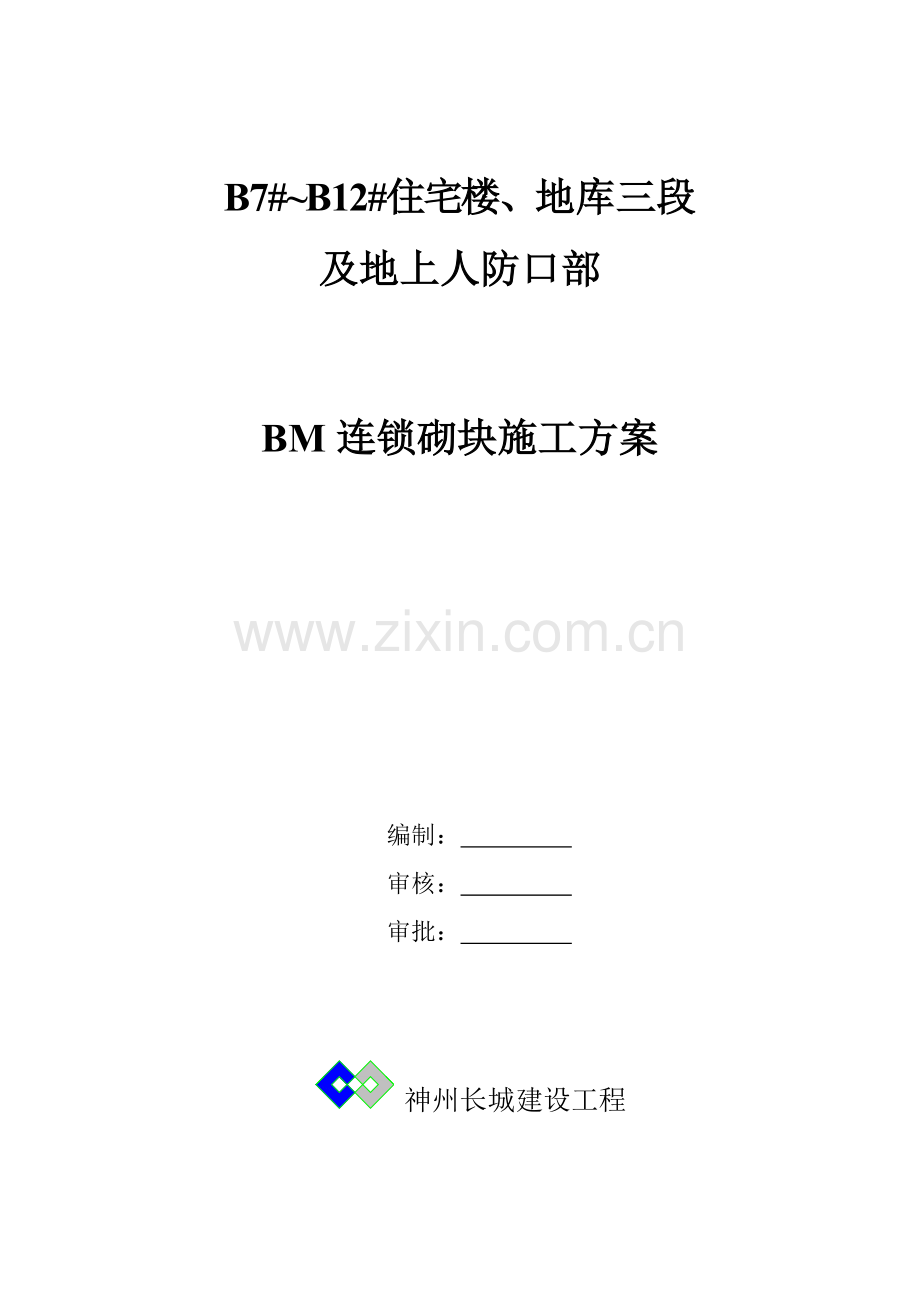

B7#~B12#住宅楼、地库三段
及地上人防口部

BM连锁砌块施工方案

编制：
审核：
审批：

神州长城建设工程

一、编制依据
《SN 保温砌块BM轻集料隔墙砌块》11BJZ58
《砌体结构设计规范》“GB50003-”
《建筑抗震设计规范》“GB50011-”
《砌体工程施工质量验收规范》“GB50203-”
《混凝土小型空心砌块建筑技术规程》“JGJ／T14-”
《混凝土小型空心砌块砌块灌孔混凝土》“JC861-”
《干拌砂浆应用技术规程》“DBJ/T 01-73-”
《建筑安装分项工程施工工艺规程》“DBJ/T01—26—”
《轻集料混凝土小型空心砌块》“GB/T15229-”
《民用建筑节能设计标准》“DBJ01-602-”
《公共建筑节能设计标准》“DBJ01-621-”
《民用建筑热工设计规范》“GB50176-93”
《轻集料混凝土技术规程》“JGJ51-”
《建筑工程质量验收统一标准》“GB50300-”
二、施工准备
2.1 技术准备
1）熟悉施工图纸，了解砌体材料。
2）做好BM砌块施工技术交底工作。
2.2 机具准备
1）机械：外用电梯（或龙门架）、切割机、砂浆搅拌机
2）工具：瓦刀、夹具、手锯、小推车、灰斗、木锤、皮数杆、弹线盒、墨水。
2.3 人员准备
采取有对应资质专业砌筑施工队伍进行施工，人数依据施工总进度计划砌筑工期实际确定。
2.4 材料准备
1）BM轻集料隔墙砌块，主规格和以上各规格砖主块所配套半块、U 型块等辅块。
2）BM砌块专用砌筑砂浆BM砌块专用砌筑砂浆质量标准应符合 “ 《干拌砂浆应用技术规程》 DBJ/T01-73-”相关要求。
3）混凝土 浇注芯柱水平系梁混凝土，可采取一般混凝土或一般细石混凝土。强度大于 C20。
4）进场材料必需有产品质量认证书、出厂合格证、材质证实书、性能检测汇报及砌体材料立案书。材料进场后经监理见证抽样做复试，复试合格后后方可施工。
5）砌块见证试验BM砌块每 10000 块为一个验收批，不足 10000 块按一批计算；每批从尺寸偏差和外观质量检验合格砌块中随机抽取抗压强度试样一组，共 5块。
三、施工工艺
1、施工工序
基层处理→放线→植筋→浇筑砼挡水台（厨、卫）→排砖→排块搁底→砌筑墙体→芯柱、水平系梁施工→墙顶砌压→面层清理→粉刷石膏（干拌砂浆）打底。
2 砌筑前准备工作
2.1 浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线和芯柱（或结构柱）、水平系梁等控制线。
2.2 部署芯柱（或结构柱）、水平系梁（或现浇板带）、过梁，进行植筋
1）芯柱（或结构柱）部署

芯柱 墙厚＜200mm 时，配置 1φ12 钢筋；
墙厚≥200mm 时，配置 2φ12 钢筋。
A 门窗洞口两侧
B 墙长超出 5m 时，墙中段设置，且芯柱和框架柱、芯柱和芯柱之 间距离不宜＞4m。
C 转角、丁字墙、十字墙交接部位
D 进户门洞口两侧设置钢筋砼抱框，BM砌块和其它类型砌筑墙体连接处设置结构柱连接。
2）水平系梁（或现浇板带）部署

A 当填充墙高度＜4.2m 时，墙体宜设置一道水平系梁或现浇板带；(当墙体高度≥4.2m 时，应增设水平系梁。）
B 当墙上遇有门洞时，门洞上部应设置于框架柱或墙体连接且沿墙贯通水平系梁（或现浇板带）。
C 当遇有窗洞时，洞口上部及下部全部要设置系梁，且上部系梁 应沿墙贯通并和两端框架柱、结构柱或墙体连接。
D 当门窗洞≤1.5m 时，可用过梁块（U 型块）内配置 3φ10 钢 筋作为过梁；当门窗洞＞1.5m 时，洞口上部应现浇混凝土过 梁且过梁和系梁结合并沿墙贯通且和框架柱、结构柱或墙体 连接。
E 门窗洞口、预留洞口宽度≥400mm 时，洞口上部设过梁
2.3 排块 依据砌筑、灰缝等模数进行排块，灰缝厚度 5mm，上下皮应错 缝搭砌，其搭砌长度不宜小于 90mm。排块应考虑芯柱和水平系梁 位置，从芯柱开始排水平块，不符合模数时，用辅块调整或切割 整砖；竖向排块时需考虑门洞标高，不符合模数时，可用辅块调 节或用砼浇筑“坎台”。
2.5 撂底
最底部处理，依据门洞等标高，灵活掌握
1）浇筑砼坎台
2）实心砖砌筑
3）砌块空洞中砼灌实
本工程最底部处理厨卫、露台采取浇筑砼坎台，其它采取最下一皮砌块空洞中砼灌实。
2.6 水电管线在砌筑前 水电线管按图纸位置提前安装到位，避免后期剃凿破坏墙体。由下至上线管，砌筑时将砌块套入；由上至下 切割机在砌块侧 壁上开略大于管 线直径孔线管，砌筑时将砌块侧面开槽，将管线套入砌块中。图

3 砌块砌筑前不需浇水。在日平均气温连续 5 度以下，进入冬季施工，要采取对应防冻方法。
4 采取砌筑砂浆砌筑时。
1）夏季水：粉料重量比通常为 1：4宜采取机械搅拌。冬季可合适降低水料比且搅拌及使用温度应大于 5 度。
2）灰缝厚度控制到 5mm，砌筑时宜采取刮浆法砌筑，每次刮浆长度不宜大于 800mm 竖缝应顶浆砌筑，用皮槌敲实。
3）和框架柱、墙体交接部位宜采取柔性连接：

5 BM砌块墙体不宜设置临时间断洞口。
6 需要移动砌体中砌块或砌块被撼动时，应清除原砂浆，重新刮浆砌筑。
7 埋设固定多种设备固定件时，应依据设备情况采取必需方法确保固定件锚固牢靠。
1）对于暖气片等较重设备固定件应该用 C20 砼将对应砌块部位填实。
2）对于室外空调机等外挂设备，应在墙体中预埋空调机托板或托架，固定点处室外一侧砌块孔洞应用 C20 微膨胀混凝土灌实。
3）对较大较重外挂设备应采取附加钢筋混凝土芯柱等结构方法
8 严禁在砌好墙体上打凿洞口或用冲击钻成孔。确需留孔时，可用无齿锯开孔。
9 砌块每日砌筑高度不宜大于 1.8 米，低温季节应合适降低。24h 后方可继续砌筑。砌体转角和交接部位应同时砌筑，对不能同时砌筑又必需留设临时间断处，应砌成斜槎。
10 芯柱、梁施工
1）第一皮砖应切割出清扫口，方便清理遗落在孔内杂物，
2）芯柱筋应上、下生根和主体结构植筋连接，锚固长度 10~12d搭接长度按规范要求。
3）砌筑 2-3 皮进行芯柱孔 C20 砼浇筑，浇灌前先清除落地灰等杂物。
4）芯柱顶部处理图

11 水平系梁、过梁施工
1）水平系梁、过梁和主体结构连接采取植筋，锚固长度 10~12d搭接长度按规范要求。
2）100、120 宽墙体水平系梁、过梁需支设模板现浇成型。
3) 150 宽以上墙体水平系梁可用 U 型块兼做模板内部浇筑砼成型；门洞宽度小于 1.5m 时，过梁下部用木方进行承托，U 型块兼模板砌筑，门洞宽度大于 1.5m 时，过梁支设模板现浇成型。
12 砌至梁底、板底部位时，最少间隔 7d 后，方可进行顶部砌筑，具体排块及砌筑组合参见图集 11BJZ58 P17、18、19 页。
13 砌块墙体表面平整度和垂直度不宜超出 4mm、灰缝厚度和饱满度应随时检验、校正偏差。
14 墙体和框架柱、粱、板及结构柱、剪力墙界面处应沿缝两侧通长铺玻纤网，网宽度不应小于 200mm，且缝每侧宽度不应小于 100mm.玻纤网不宜小于 165g/m2。挂网前应清除其层表面浮灰、油污，待绷紧圈定后再作粉刷。玻纤网搭接大于 150mm。
15 墙体粉刷应在墙体收缩稳定后进行，抹灰前墙面可不洒水，天气炎热干燥时，可在操作前 l-2 小时适度喷水，略显潮湿。
16 粉刷石膏 墙体粉刷应在墙体收缩稳定后进行，抹灰前墙面可不洒水，天气炎 热干燥时，可在操作前 l-2 小时适度喷水，略显潮湿。 分三遍施工
1）石膏局部找补
2）石膏找平
3）石膏面层压光
四、安全施工
l 砌块墙体施工安全技术必需遵守现行建筑工程安全技术要求。
2 垂直运输使用托盘吊装时，应用尼龙网或安全罩围护砌块。
3 在楼面或脚手架上堆放砌块或其它物料时，严禁倾卸和抛掷。并不得撞击楼板和脚手架。
4 堆放在楼面层面和脚手架上多种施工荷载不得超出楼板和脚手 架许可荷载值。施工层进料口楼板下，宜采取临时支撑方法。
5 砌体砌筑或进行其它工序施工时，严禁站在刚砌完砌体上操作。
6 正在施工砌块墙体，当可能碰到大风时，其许可自由高度应计算确定。
五、质量控制
1 主控项目： 砌块和粘结剂强度等级性能应符合设计要求，并由相关出厂合格 证和检验汇报。
2 通常项目
1）砌筑砂浆应密实饱满。
2）砌块砌筑时采取规格、品种应符合设计要求。
3）砌块墙转角处和纵横墙交接处应同时砌筑，咬槎紧密。如需间 断应留斜槎。
4）芯柱砼施工前孔内砂浆必需消理洁净。芯柱顶部，模板支成漏 斗型，砼细心捣实。
5）门窗洞口两侧芯柱内预留门窗框连接件，最大间距≤600。
6）砌筑脚手架不得搁、靠在砌块墙上。
7）砌筑墙立向不得出现通缝。
8）天天砌筑高度小于 1.8m。
3 墙体许可偏差和检验方法
六、成品保护
1 各专业工种紧密配合合理安排工序，严禁颠倒工序施工。
2 专业埋件剔凿必需待砌体墙面达成强度施工 7 后天方可进行．
3 材料堆放必需平整，砌块堆放不得高于 1.8 米，运输时严禁碰撞。
