河南学院控制测量设计书样本.doc

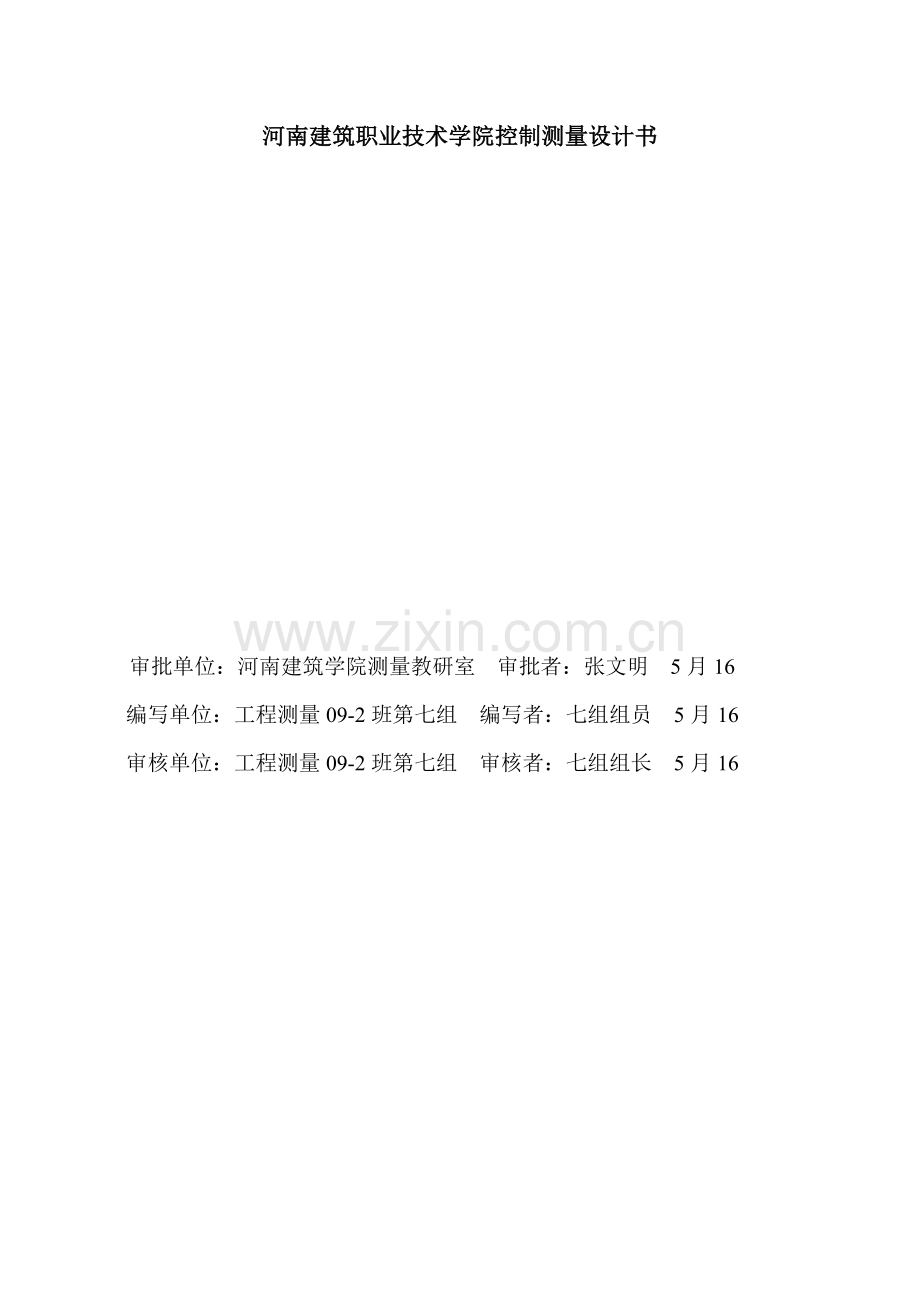

河南建筑职业技术学院控制测量设计书

审批单位：河南建筑学院测量教研室 审批者：张文明 5月16
编写单位：工程测量09-2班第七组 编写者：七组组员 5月16
审核单位：工程测量09-2班第七组 审核者：七组组长 5月16

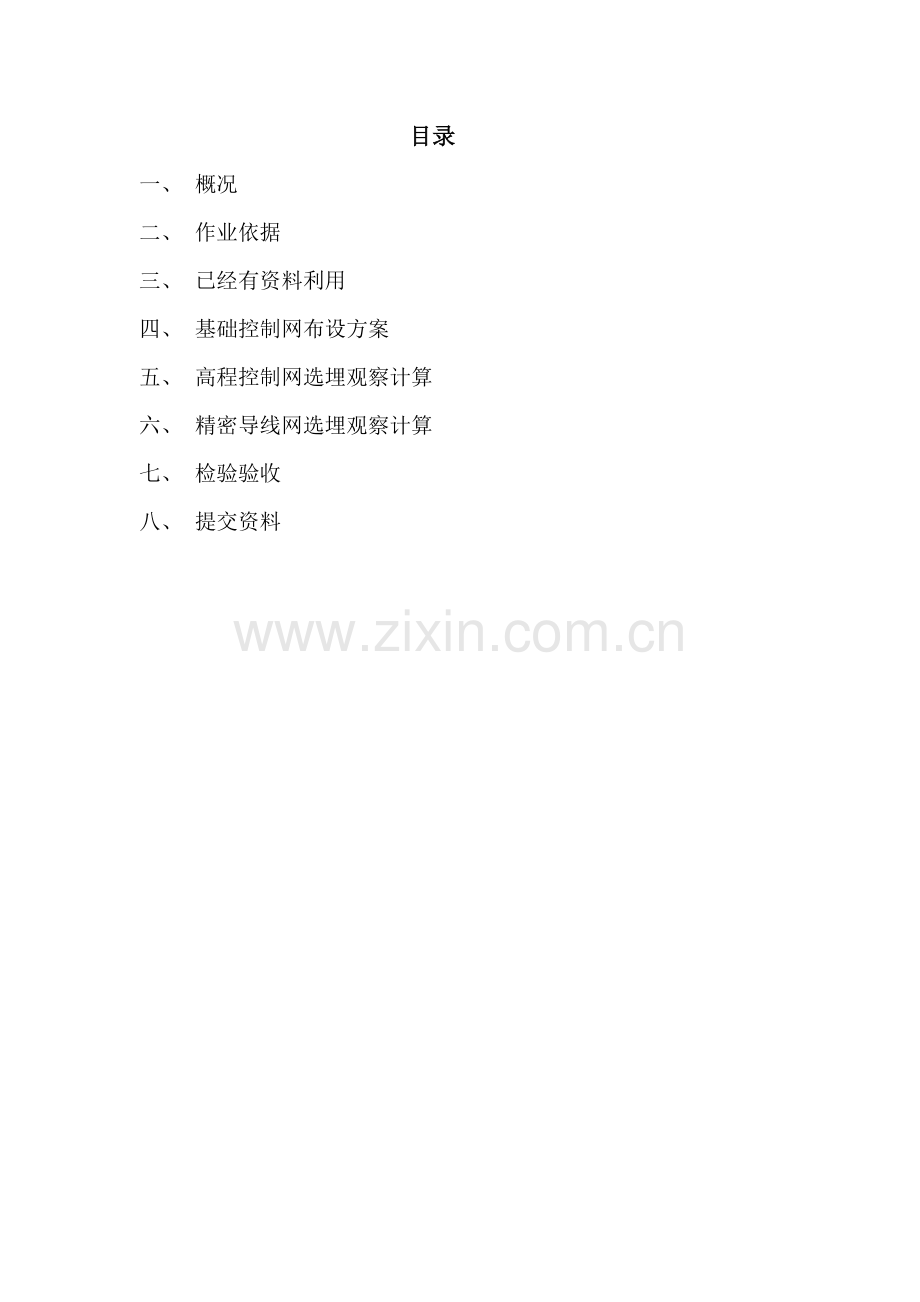

目录
一、 概况
二、 作业依据
三、 已经有资料利用
四、 基础控制网布设方案
五、 高程控制网选埋观察计算
六、 精密导线网选埋观察计算
七、 检验验收
八、 提交资料

河南建筑职业技术学院控制测量技术设计书
一、 概况
河南建筑职业技术学院在二七区马寨镇，隶属于河南建设厅管辖，总面积626.2亩。此次环校测量是围绕学校周围道路，环线长约四公里，具体为：工业路——曙光路——同兴街——科技路。
因为学校为新校区，围绕学校周围道路并没有控制点，所以，我校就这次实习，提出布测基础控制网。计划以校内两个已知点为起算点，做导线控制测量，而马寨镇离市区较远，所以并没有太多参考资料。
二、 作业依据
（1）《工程测量规范》（GB50026—93）。
（2）《测绘技术总结编写要求》（CH1001—91）。
（3）《国家水准测量规范》（GB12897—91）。
（4）《城市测量规范》（CJJ8—99）。
（5）本项目技术设计书（工程测量09—2班第七组）。
三、已经有资料利用
本测区因为离市中心较远，所以并不能提供太多原始资料作为参考，只能依据我校内部提供两个已知点信息，作为二等水准起算之用。
四、基础控制网布设方案
测区布设控制网采取一级导线和二等水准路线。平面基础控制网为一级导线网，布设20个点，控制范围2平方公里。这些点布设要考虑长久保留和使用，埋设标识要稳固。高程首级控网设计为二等水准，其中用两个永久性水准点作为基准点。
五、高程控制网选埋观察计算
（一）布网方案
此次高程基础控制网布设为二等水准。以校内两个已知起算点高程作为起算高程。测出选定点高程。

（二）基础技术要求

基础技术要求见下表：
表1 水准测量关键技术要求
等级
水准仪型号
视线长度（m）
前后视较差（m）
前后视累积差
视线离地面最低高度（m）
基础分划、辅助分划或黑面、红面读数较差（mm）
基础分划、辅助分划或黑面、红面所测高差较差（mm）
二等
DS1
50
1
3
0.5
0.5
0.7
三等
DS1
100
3
6
0.3
1.0
1.5
DS3
75
2.0
3.0
四等
DS3
100
5
10
0.2
3.0
5.0

表2水准测量关键技术要求
等级
每千米高差全中误差（mm）
路线长度（km）
水准仪型号
水准尺
观察次数
往返测段、附和或环线闭合差
和已知点联测
和已知点联测
平地（mm）
山地（mm）
二等
2
一
DS1
铟瓦
往返各一次
往返各一次
±5
一
三等
6
≤50
DS1
铟瓦
往返各一次
往返各一次
±12
±4
DS3
双面
四等
10
≤16
DS3
双面
往返各一次
往一次
±20
±6
五等
15
一
DS3
单面
往返各一次
往一次
±30
一
注：L为往返测段、附和或环线水准路线长度（km）；n为测站数。
（三）选点埋石
对于二十二个水准点，有两个已知水准点，分布于测区内部。埋石采取钢钉打入方法，中心标志采取钢钉，外围用油漆编号。当选埋结束后，应现场绘制点之记，一式两份，其内容要求在现场具体统计，按实际地形以一定百分比尺绘制点位略图。点之记以下表所表示：

点名
A
等级
一级导线
所在地
马寨镇
选点单位
测量09-2班
类型
钢钉
土质
沥青
保管情况
完好
日期
.5.15

书亭
A
B
路灯

8.41m
6.02m
6.63m

N
C
电线杆

（四）观察
（1）观察前应对使用水准仪及标尺进行常规检验，二等i角不得大于15〞，四等不得大于20〞。
制订好观察网图及路线走向。
（2）观察程序：
往测在奇数测站：
1）后视第一次（或基础分划）读数；
2）前视第一次（或基础分划）读数；
3）前视第二次（或辅助分划）读数；
4）后视第二次（或辅助分划）读数。
以上观察程序简称为“后一前一前一后”。
往测在偶数测站：
1）前视第一次（或基础分划）读数；
2）后视第一次（或基础分划）读数；
3）后视第二次（或辅助分划）读数；
4）前视第二次（或辅助分划）读数。
以上观察程序简称为“前一后一后一前”
（3）一个测站上操作步骤：
在半天工作开始前，应检验圆水准器（或正交水准管）安置是否正确；找出倾斜螺旋标准位置，并作一记号。每站操作步骤以下：
1）面对后视水准标尺，使仪器两脚沿水准路线方向，另一角在观察员左手一边，先固定两角，再调整另一脚前后左右位置使圆水准器泡大致居中。然后用脚螺旋将圆水准器整置水平。
2）用下、上视距丝照准水准标尺基础分划读取视距，读记表尺分划三位数和测微分划尺上一位读数，转动测微螺旋使楔形丝正确夹准水准标尺基础分划，读标尺分划线三位读数和测微分划尺二位读数。读数时，标尺分划线三位数和测微分划尺数字要连贯读出。
3）旋转望远镜照准前视水准标尺，转动测微螺旋使楔形丝正确夹准水准标尺基础分划，读取标尺分划线和测微分划尺读数，然后按下、上视距丝读取视距，情况和（2）所述相同。
4）用水平微动螺旋旋转望远镜照准前视水准标尺辅助分划，转动测微螺旋用楔形丝正确夹准水准标尺辅助分划，读取标尺分划线和测微分划尺读数。
5）旋转望远镜照准后视水准标尺辅助分划，转动测微螺旋用楔形丝夹住水准标尺辅助分划，读取标尺分划线和测微分划尺读数。
至此一个测站观察工作即告结束，待统计员计算检核完成后，仪器搬迁至下一测站，观察员面对原地不动扶尺员安置仪器，脚架两腿沿水准路线方向，另一腿仍在观察员左手一边，按上述步骤进行第二站观察，但观察程序为“前一后一后一前”。
（4）观察统计。外业观察数据必需在现场直接统计于手薄中，全部观察数据统计文字和数据要清楚端正，不得潦草模糊，原始数据不得擦去和涂改。
（5）外业验算。当外业测量结束后，应进行外业验算，关键是外业高差和概略高差推算，每千米水准测量偶然中误差计算，闭合路线闭合差计算，每千米全中误差计算。
二等水准外业高差应加入：
1） 水准标尺长度误差更正；
2） 正常水准面不平行更正。
（6）平差计算。当外业验算合格后，进行平差计算，采取高程网严密平差软件进行，输出平差后高差，高程，最弱点高程中误差等结果。

六、精密导线网选埋观察计算
（一）布网方案
测量精密等级为一级导线，设计20个点，依据校内提供两个已知点，按一级导线布设方法，计算出控制点平面坐标。
（二）基础技术要求
基础技术要求见下表；
表1 导线测量关键技术要求
等级
导线长度（km）
平均边长（km）
测角中误差（″）
测距中误差（mm）
测距相对中误差
测回数
方位角闭合差（″）
相对闭合差（″）
J2
J6
四等
9
1.5
2.5
18
≤1/80000
6
一
±5
≤1/35000
一级
4
0.5
5
15
≤1/30000
2
4
±10
≤1/15000
二级
2.4
0.25
8
15
≤1/14000
1
3
±16
≤1/10000
三级
1.2
0.1
12
15
≤1/7000
1
2
±24
≤1/5000
注：表中n为测站数。
表2 水平角方向观察法技术要求
等级
仪器型号
光学测微器两次重合读数之差（″）
半测回归零差（″）
一测回中2倍照准差变动范围（″）
同一方向值各测回较差（″）
四等及以上
DJ1
1
6
9
6
DJ2
3
8
13
9
一级及以下
DJ2
一
12
18
12
DJ6
一
18
一
24
注：当观察方向垂直角超出± 3°时，该方向2c较差可按同一观察时间段内相邻测回进行比较。
（三）选点埋石
跟高程控制网选点埋石一样。

（四）观察
（1）水平角观察。使用2″级全站仪进行测角，水平角测3个测回。
通常来讲，导线点上只有两个方向，则以测回数二分之一分别观察导线前进方向左折角和右折角（奇数测回测左角，偶数测回测右角）。各测回之间将度盘换置180°/ｍ＋４′，观察右折角时，仍以左角为起始方一直配置度盘，即右角起始方向度盘位置应加上左角概算。
（2）观察统计。外业观察数据必需在现场直接统计于手薄中，全部观察数据统计文字和数据要清楚端正，不得潦草模糊，原始数据不得擦去和涂改。
（3）统计及计算。外业手簿统计在专业表格中进行，统计和计算参考相关表格说明。
（4）控制网数据处理。先对外业数据进行严格检核，检核无误后用平差软件进行数据处理，计算出控制点平面坐标。
七、检验验收
（1）检验人员应注意测绘生产过程检验，发问题立即纠正。作业组如发觉不能处了处理技术问题，应立即向老师反应，立即处理。
（2）作业组应对所生产测绘产品进行全方面自检，覆盖面100%，正确无误后方可上交，由老师组织验收。
（3）全部检验均应依据检验统计表格填写，检验员应署名。
八、提交资料
（1）二等水准观察统计。
（2）平差计算手薄。
（3）导线观察统计手薄。
（4）三角高程统计数据。
（5）点之记统计表格。
