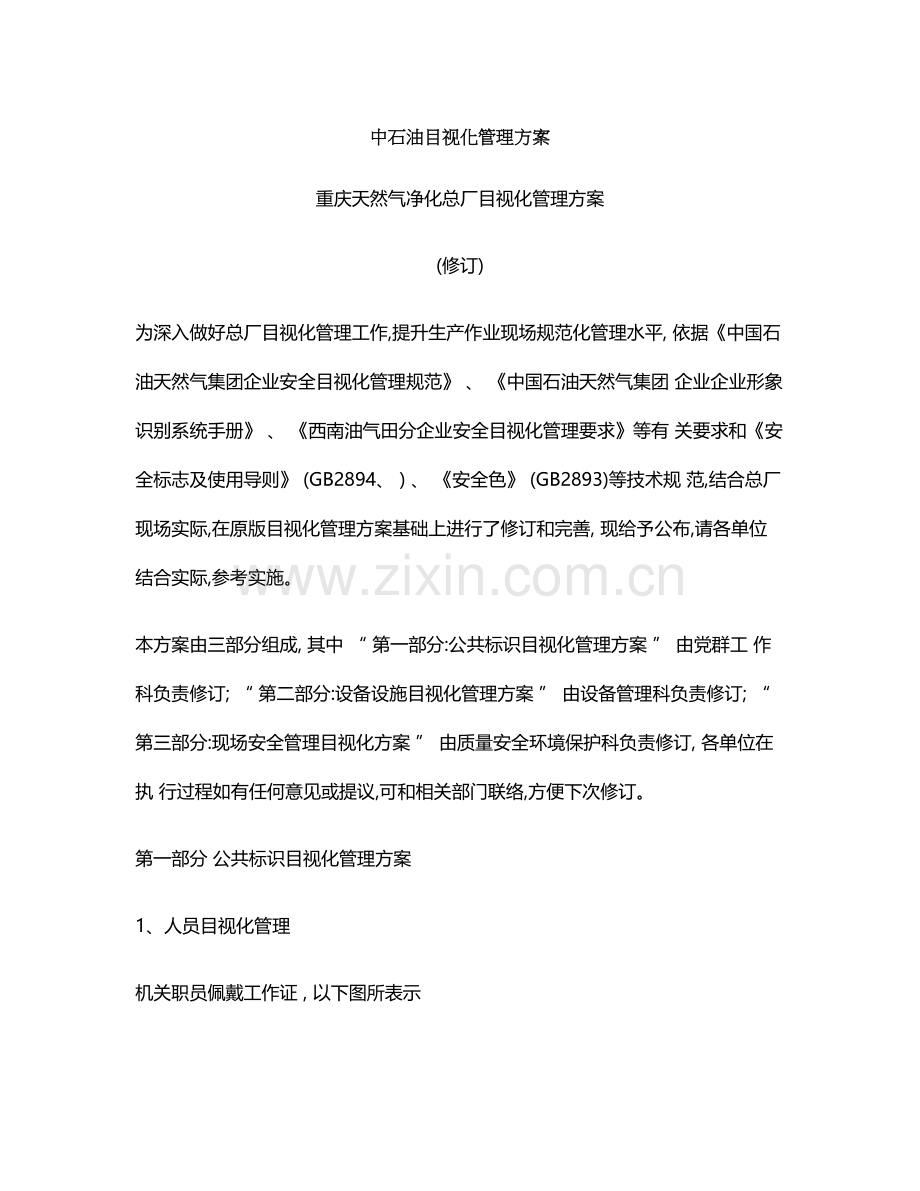

中石油目视化管理方案
重庆天然气净化总厂目视化管理方案
(修订)
为深入做好总厂目视化管理工作,提升生产作业现场规范化管理水平, 依据《中国石油天然气集团企业安全目视化管理规范》 、 《中国石油天然气集团 企业企业形象识别系统手册》 、 《西南油气田分企业安全目视化管理要求》等有 关要求和《安全标志及使用导则》 (GB2894、 ) 、 《安全色》 (GB2893)等技术规 范,结合总厂现场实际,在原版目视化管理方案基础上进行了修订和完善, 现给予公布,请各单位结合实际,参考实施。
本方案由三部分组成, 其中 “ 第一部分:公共标识目视化管理方案 ” 由党群工 作科负责修订; “ 第二部分:设备设施目视化管理方案 ” 由设备管理科负责修订; “ 第三部分:现场安全管理目视化方案 ” 由质量安全环境保护科负责修订, 各单位在执 行过程如有任何意见或提议,可和相关部门联络,方便下次修订。
第一部分 公共标识目视化管理方案
1、人员目视化管理

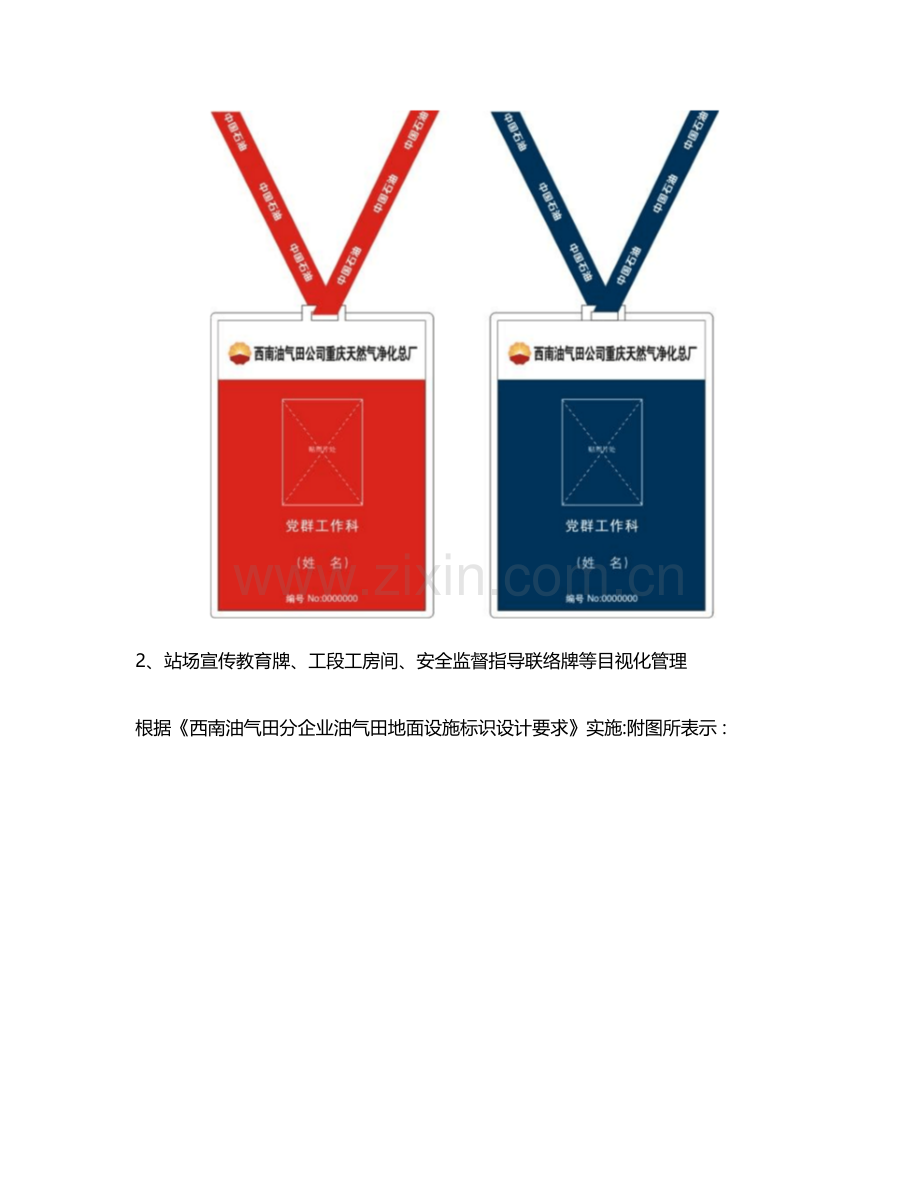

机关职员佩戴工作证 , 以下图所表示

2、站场宣传教育牌、工段工房间、安全监督指导联络牌等目视化管理
根据《西南油气田分企业油气田地面设施标识设计要求》实施:附图所表示 :

入厂宣传教育牌
尺寸为 2400×1200mm ,高为 2100mm 。
工艺材质:不锈钢支架;不锈钢面板,金属油墨丝印。
介绍牌标题字采取白色汉仪中黑体,红色底色(PANTONE:1795C; CMYK : C100Y100; RGB :R255, G0, B0) ;内文采取黑色汉仪中宋体,黄色底色 (PANTONE:109C; CMYK :M10Y100; RGB :R255, G230, B0) 。
平面布臵及逃生路线牌为白底黑字,站场标题字体采取汉仪中黑体。

工段工作房标识图例
工作房外门右侧墙面设臵注明房间功效、名称标识牌,标识牌尺寸 450×300mm ,中心高度为 1.7m ,距墙边 200mm ,字高 70mm ;内门标识牌设臵在门 体上方居中位臵, 内门标牌尺寸 300×150mm , 中心高度为 1.7m, 字高 50mm 。 标识 牌均为蓝底白字,蓝色色号:PANTONE:3005C; CMYK :C100M30; RGB :R5, G113, B176,字体均为白色汉仪中黑体。
工艺材质:不锈钢板金属油墨丝印。

安全联络人目视化标识牌
规格尺寸:420×300mm , 工艺材质:不锈钢板,字和标识采取金属油墨丝印, 插板采取压克力雕刻,粘贴成型。
安装高度:牌底距地面 1.6m ,安装位臵:值班室外墙。栏目数视各单位具体情 况而定 。
3、职员餐厅目视化管理

独栋建筑物入口处应为:标识 +名称。底色应为蓝色,色号 C100M30,字体 为黑体白色。指示牌大小应依据建筑物门楣大小而定。
玻璃门上应粘贴标识和防撞条,以下图所表示:

4、办公区域目视化管理
4.1 门牌 :安装于门楣外墙处,和墙面垂直

注意:落款应由标识 +重庆天然气净化总厂 +分厂(单位)名称
4.2 洗手间

4.3 楼层指示:

内容为:标识 +重庆天然气净化总厂 +分厂(单位)名称 +楼层
4.4 楼层分布图:

内容为标识 +重庆天然气净化总厂 +分厂(单位)名称
4.5 办公用具:

5、环境目视化管理
5.1 环境提醒牌

此牌也可作为其它宣传牌使用(临时性或特定宣传除外) ,内容为标识 +重 庆天然气净化总厂 +分厂(单位)名称,专题内容各分厂(单位)自定。
5.2 室内、外口号

口号色彩可依据企业色彩系统进行选择。
5.3 外来人员登记处

落款为:标识 +重庆天然气净化总厂 +分厂(单位)名称
6、本方案未列出部分,请参考《中国石油天然气集团企业视觉形象识别系 统》实施。
第二部分 设备设施目视化管理方案
1、设备设施安全目视化
1.1设备涂色及标识
1.1.1 储罐类设备
储罐类设备表面涂色为银白色。
1.1.1.1储罐标识采取竖式组合, 标识内容为:中石油宝石花、 设备名称及位号, 标识上沿在距离罐顶面以下 1/4位臵;球罐标识(文字)下沿在球罐中心 线以上 200mm 位臵。
1.1.1.2直径大于 1.2m (含 1.2m) 小于 2m 并高度大于 5m , 宝石花高度均为 300mm ; 1.1.1.3直径 10m 以下 2m 以上(含 2m) 罐体:宝石花高度均为 500mm ;
1.1.1.4直径 10m 以上(含 10m) 至 15m 以下罐体:宝石花高度均为 800mm ; 1.1.1.5直径 15m 以上(含 15m) 罐体:宝石花高度均为 1000mm 。

图 1 储罐设备标识图例
1.1.1.6设备名称及位号字体颜色为黑色,字体为汉仪中黑体,字体大小详见表 1。
表 1 名称及位号标识字体大小要求

1.1.1.7直径小于 1200mm 储罐设备,其标识不含宝石花,字体颜色及大小见 1.1.1.6。
1.1.2塔类设备
塔类设备表面涂色为银白色。
1.1.2.1塔类设备标识采取竖式组合,标识上沿在距离塔顶面以下 1/4位臵。 1.1.2.2属特种设备塔类设备标识内容为:中石油宝石花、设备名称、位号及 特种设备使用证号(如:容渝×××-××××) ,图 2;非特种设备塔类 设备标识内容为:中石油宝石花、设备名称及位号,图 3。
1.1.2.3直径大于 0.8m (含 0.8m) 小于 2m 并高度大于 5m , 宝石花高度均为 300mm , 文字纵向标识;
1.1.2.4直径大于 2m (含 2m) 并高度大于 5m ,宝石花高度均为 500mm ,文字横向 标识。

图 2 塔(特种设备类)设备标识图例

图 3 塔(非特种设备类)设备标识图例
1.1.2.5设备名称及位号字体颜色为黑色,字体为汉仪中黑体,字体大小具体见 表 2;特种设备使用证号字体颜色为黑色,字体为汉仪中黑体,字体大小具体见 表 3。
表 2 名称及位号标识字体大小要求

表 3 使用证号标识字体大小要求

1.1.2.6直径小于 800mm 塔类设备,其标识不含宝石花,字体颜色及大小见 1.1.2.5。
1.1.3容器设备、换热设备、炉类 (燃烧炉、灼烧炉、转换炉及蒸汽锅炉 ) 设备 容器设备、换热设备、炉类设备表面涂色为银白色。
1.1.3.1容器设备包含卧式容器和立式容器。卧式容器标识采取横式组合,标识 于设备水平中轴居中位臵;立式容器采取竖式组合,标识上沿在距离容器顶 面以下 1/4位臵。
1.1.3.2蒸汽锅炉和压力容器设备标识内容为:中石油宝石花、设备名称、位号
及特种设备使用证号(如:锅渝×××-××××、容渝×××-××××) ; 卧式特种设备使用证号标识在名称及位号右下方,证号最终一个数字和位号 最终一个字母垂直对齐,图 4。非压力容器设备标识内容为:中石油宝石花、 设备名称及位号。
1.1.3.3 直径 1.2m 以上 2m 以下容器:宝石花高度均为 300mm ;
1.1.3.4 直径 2m 以上(含 2m) 容器:宝石花高度均为 450mm 。

图 4 卧式容器(特种设备类)标识图例

图 5 卧式容器(非特种设备类)标识图例

图 6 立式容器(特种设备且直径≥ 800mm )标识图例

图 7 立式容器(非特种设备且直径≥ 800mm )标识图例

图 8 立式容器(特种设备且直径<800mm )标识图例

图 9 立式容器(非特种设备且直径<800mm )标识图例
1.1.3.5设备名称及位号字体颜色为黑色,字体为汉仪中黑体,字体大小具体见 表 4;特种设备使用证号字体颜色为黑色,字体为汉仪中黑体,字体大小具体见 表 3。
表 4 名称及位号标识字体大小要求

1.1.3.6直径小于 800mm 立式容器设备和直径小于 1200mm 卧式容器设备, 其 标识不含宝石花,字体颜色及大小见 1.1.3.5。
1.1.4烟囱、火炬及塔架
1.1.4.1烟囱、火炬表面色为银白,在烟囱、火炬上部从顶部开始涂刷长度为 5m 红白相间环带 5个(3大红 2白) ,低于 50m 不作环带。
1.1.4.2烟囱及火炬塔架、平台表面色为艳绿,梯子、防护栏杆、扶手实施表 6相关要求。
1.1.5螺杆式空气压缩机
表面色为海灰 (B05) (底座银灰) ,设备标识采取组合横式标识,标识在 设备水平轴中心线位臵,标识内容:设备名称及位号。字体采取汉仪中黑体, 字体颜色为黑色,字高:150mm 。
1.1.6 其它设备
1.1.6.1其它特种设备(平衡重式叉车、蓄电池搬运车、悬臂式起重机、电动葫 芦、吊车、电动单梁桥式起重机、电动双梁桥式起重机等)在设备醒目位臵粘 贴“安全检验合格”标识,见图 10。

图 10 安全检验合格标识图例
1.1.6.2转动设备类(风机、压缩机、泵、能量回收泵、造粒机、结片机等)表 面色为海灰 (B05)(底座银灰) 。
1.1.6.3、 转动设备(注:一类设备)状态标识,分为三种状态:运行(绿底
黑字) 、备用(黄底黑字) 、检修(红底黑字) ,图 11、图 12、图 13所表示。该 标识牌采取长 200mm ×宽 120mm PVC 工程塑料板制作, 两面标识, 字体采取汉 仪中黑体,并将标识牌用柔绳悬挂在设备操作柱上;没有操作柱设备用粘 贴挂钩悬挂在设备醒目标位臵。

图 11 运行状态标识图例

图 12 备用状态标识图例

图 13 检修状态标识图例
1.1.6.4转动设备联轴器护罩标识。护罩表面颜色为大红,在护罩上部用油漆 标识“小心机械创伤” ,字体排列垂直于轴向,字头朝向电机侧,见图 14。字体 采取汉仪中黑体,字体颜色为黑色,字体大小依据护罩尺寸大小情况合适考虑。

图 14 联轴器护罩标识图例
1.1.6.5转动设备名称及位号标识。将设备名称及位号标识牌铆接在电机尾端护 罩正上方,见图 15。该标识牌采取长 80mm ×宽 50mm 不锈钢板材制作,字体排
列垂直于轴向,字头朝向联轴器侧,字体采取汉仪中黑体,字体颜色为黑色, 字体高度为 15mm ,底板颜色为不锈钢本色。

图 15 转动设备名称及位号标识图例
1.1.7仪表、电气设备及其隶属物表面色和标志色
表 5 仪表、电气设备表面色及标志色

说明:1、仪表气源(包含不锈钢、紫铜管等)可保持本色。
2、标识设臵依据设备尺寸大小情况合适考虑。
3、现场仪表位号采取不锈钢挂牌标识,挂牌尺寸 40×20mm 。
1.2管线涂色及标识
1.2.1管线涂色
表 6 工艺管线、平台等表面色及标志色

1.2.2管线标识
1.2.2.1 标识设置位置
1.2.2.1.1进出站管线以箭头、色环、介质名称组合标识,喷涂于直管段正上方 表面醒目处。
1.2.2.1.2管线及其分支、设备(装臵)进出口管道喷涂箭头标识。
1.2.2.2 标识组成
1.2.2.2.1箭头:红色(管道表面为红色时,箭头为白色)
1.2.2.2.2箭头大小及指向、箭头规格见表 7及图 16、图 17。
1.2.2.2.3箭头指向介质流向,当介质为双向流时,采取双箭头表示。
(去向名称)

图 16 界区管线箭头示意图
(介质名称)

图 17 工艺管线箭头示意图
表 7 箭头规格表

图 18 管线实际标识图
1.2.2.3色环
1.2.2.3.1流体压力等级色环按 SY/T0043-表 5之要求实施。 1.2.2.3.2管线功效色环宽度按 SY/T0043- 6.2节之要求实施。 1.2.2.3.3管线功效色环设臵位臵为进出工艺区地面管道上。
1.3润滑油品及器具安全目视化
1.3.1设备润滑油库中润滑脂、润滑油应分类摆放,并将油品标识牌安装在对应 位臵墙上,图 20所表示。该标识牌采取长 350mm ×宽 250mm 不锈钢板材制作, 黄底蓝字,图 21所表示;字体采取汉仪中黑体,字体颜色为蓝色,字体大小根
据油品名称字数多少合适考虑。

图 20 油品标识牌安装图例

图 21 油品标识牌图例
1.3.2设备润滑脂应按名称分类摆放,并将名称、入库时间标识粘贴在产品包 装箱上,图 22所表示。该标识采取长 80mm ×宽 50mm 不干胶制作,黄底黑字, 字体采取汉仪中黑体,字体颜色为黑色,字高 8mm 。

图 22 润滑脂标识图例
1.3.3设备润滑油油桶、润滑油过滤桶、润滑器具、加油壶应分类定臵摆放,并 设臵包含油品名称、牌号及入库时间等基础信息标识。
1.3.3.1润滑油油桶标识图 23所表示, 该标识采取长 200mm ×宽 150mm 不干胶 制作,黄底黑字,字体采取汉仪中黑体,字体颜色为黑色,字高 18mm ,标识粘 贴在油桶醒目标位臵。

图 23 润滑油油桶标识图例
1.3.3.2润滑油过滤桶、润滑器具、加油壶标识图 24所表示。润滑油过滤桶标识 采取长 150mm ×宽 100mm 不干胶制作,黄底黑字,字体采取汉仪中黑体,字体
颜色为黑色,字体大小依据油品名称字数多少合适考虑,标识粘贴在过滤桶 醒目标位臵;润滑器具、加油壶标识采取长 80mm ×宽 50mm 不干胶制作,黄底 黑字,字体采取汉仪中黑体,字体颜色为黑色,字体大小依据油品名称字数 多少合适考虑,标识粘贴在器具醒目标位臵。

图 24 油过滤桶、油器具标识图例
1.4监护点安全目视化
在监护点设置标识牌, 该标识牌采取长 400mm ×宽 300mm PVC 工程塑料板 制作,两面标识,图 25所表示。 “监护点”字体采取汉仪中黑体,字体颜色为 黑色,字高 60mm ;其它字体采取汉仪中黑体,字体颜色为黑色,字高 20mm 。

图 25 安全监护点标识图例
2、工器具安全目视化
2.1工具柜安全目视化
工具柜内工具应分类摆放,建立对应工具清单,并悬挂在工具柜内侧, 清单中应注明工具是否完好好用,应定时检验工具是否超期未检等;公用工 具柜内应把工具外形图标识在放臵对应工具位臵上。个人工具柜和公用工具 柜尺寸为:高 1860mm ×宽 1100mm ×厚 500mm ,表面颜色为海灰 (B05),图 26、图 27所表示。

图 26 个人工具柜(带衣帽间)图例

图 27 公用工具柜图例
3、电气仪表目视化管理方案
3.1供电设施目视化管理实施方案
3.1.1 埋地电缆
依据《油气田地面设施标识设计要求(试行) 》 4.1 里程桩、测试桩、标志 桩要求,电缆里程桩为边长 200mm 高约 1300mm 混凝土标志桩,顶端涂黄红相 间色带(各宽 60mm )距顶端 150mm-550mm 之间注明线路名称,采取大红色宋体, 宽 50mm 。图:

图 1 里程桩标示图例
3.1.2 配电设施
设臵保护围栏并悬挂“严禁攀爬” “当心触电”警示牌。警示牌根据 GB/T 2893.1-《作场所和公共区域中安全标志设计标准》制作。

图 2 严禁攀爬

图 3 当心触电
3.1.3 风险提醒和警示牌
依据供配电装臵性质确定传输安全信息和风险警示标志,设臵于供配 电装臵入口处,材质、大小采取相关标示采取《西南油气田分企业油气田地面 设施标识设计要求》要求制作。

图 4 严禁入内

图 5 禁用手机

图 6 严禁用水灭火
3.2房间标示牌
实施总厂统一视化管理方案。
3.3 配电设施标示牌
3.3.1 高压设备标示牌
采取 PVC 材质制作,尺寸为 600×350mm ,字体采取大红色汉仪黑体,大小 为 100×120mm (每字) 。安装位臵为设备正、反面中央靠上部位分别粘贴,如有 仪表、铭牌等则统一调整安装位臵。
如有出厂铭牌,保留出厂铭牌不动。

图7 高压设备标示图例（变压器）

图8 高压设备标示图例（母线）
3.3.2 低压配电标示牌
3.3.2.1动力配电箱标示牌
采取 PVC 材质制作,尺寸为 100×60mm ,字体采取大红色汉仪黑体, 36号 字。安装位臵为分开关柜门右上角。

图 9 动力配电箱标示图例
3.3.2.2低压开关柜反面标示牌
采取 PVC 材质制作,尺寸为 300×200mm ,字体采取大红色汉仪黑体,大小 为 50×60mm (每字)注明“×段××柜” 。安装位臵为柜门中间顶部。

图 10 配电柜标示图例
3.3.2.3暗装配电箱
采取 PVC 材质制作,尺寸 100×50mm ,字体采取 44号汉仪黑体,白底红字,
横向排列方法。
金属柜门贴在配电箱门中央;塑料材质贴在下方边框中间。

图 11 照明配电图例
3.3.2.4 暗装配电箱
采取 PVC 材质制作,尺寸采取 “ 等长×50mm ” 矩形。字体采取 30号汉仪黑 体,白底红字,纵向排列方法,贴在开关正上方。

图 12配电箱标示图例
3.3.3指示灯、按钮标示牌
用于开关、控制及指示装臵应标注按钮、开关等名称、控制对象。 采取 PVC 材质制作,尺寸 50×20mm 。字体采取 30号汉仪黑体,白底红字, 横向排列方法,贴在标示物正上方,多个标示物 (灯、按钮 ) 尺寸 60×30mm 连
续布臵。
如出厂即有标示铭牌,则不另标。

图 13 按钮标示图例

图 14 多个按钮、指示灯标示图例
3.3.4 合格证等标示
合格证为标准材质、大小,粘贴于仪表盘右下角或正下方。

图 14 合格证图例
3.4 巡检牌
制作同工艺巡检牌。
3.5 运行中目视化管理
3.5.1高压、室外供配电设备进行上锁、挂牌
警示牌根据 GB/T 2893.1-《作场所和公共区域中安全标志设计标准》 制作。固定于醒目位臵。

图 15 警示牌图例
3.5.2动力配电柜状态牌
分为三类:1、 “运行” (绿底黑字) 采取 PVC 材质制作, 尺寸为 200×120mm , 2、 “备用” (黄底黑字)采取 PVC 材质制作,尺寸为 200×120mm , 3、 “严禁合闸 有些人工作” (红底白字)采取 PVC 材质制作,尺寸为 150×150mm ,字体采取汉仪 中汉仪黑体, “运行” “备用”标示牌制作成磁性标示牌,粘贴于配电柜上; “禁 止合闸 有些人工作”采取柔性软绳,悬挂在对应配电回路上。

图 16 运行状态标识图例

图 17 备用状态标识图例

图 18 工作状态标识图例
第三部分 现场安全管理目视化方案
1、人员目视管理
1.1 劳保着装
职员、外来人员(参观、指导或学习等)和其它承包商职员进入总厂生产 作业场所,其劳保着装必需符合该作业场所安全要求,厂内职员着统一工装; 参观、指导或学习人员着外来人员专用服装。
承包商职员劳保服装必需根据“四统一”标准进行配置,即“款式统一、 颜色统一、标准统一、标识统一” :
款式统一:指同一承包商劳保服装,款式统一。
颜色统一:指同一承包商劳动防护服装颜色统一,承包商劳动防护服装颜 色不得和总厂职员劳保服装颜色一致。
标准统一:指同一款式服装实现制作工艺、面料等技术标准统一。 标识统一:指同一承包商劳动防护服装应统一规范印制本单位名称标识。 承包商职员安全帽款式、颜色、标识必需统一。承包商所使用安全帽颜 色应不一样于总厂职员安全帽颜色,不得佩戴白色、黄色、红色安全帽。承包商 安全帽上应统一印制本单位名称标识。
劳保规范着装以下所表示:

1.2 安全帽
安全帽颜色根据 《安全帽生产和使用管理规范》 Q/SY1129-要求实施。 安全帽颜色见,图 1:

图 1 安全帽颜色标准

管理人员 (两级机关除专职安全监督外 )

安全监督人员(专职安全监督人员)

承包商人员

现场操作、作业人员
图 2 安全帽实例照片
1.3 特种作业资格
特种作业人员应持有有效特种作业资格证书,经所在单位培训考评合格 , 并在安全帽上粘贴特种作业资格目视化标签。标签应简单、醒目,不影响正常 作业。标签式样以下 :

1.3.1 尺寸规格
全部特种作业人员标识标签全部采取 RGB 值 R=59, G=133, B=198颜色模 式作为底板颜色。形状为椭圆形,以下图所表示:
1.3.2 字体大小
方正综艺简体, 66号字体

效果图:

1.4人员出入证件
1.4.1外来人员出入证
其它外来检验、 参观或学习人员进入厂区应佩戴出入证, 外来人员出入证分 为红色和蓝色。 在属地单位相关人员陪同下, 进入生产装臵区时配戴红色出入
证;其它区域配戴蓝色出入证。
尺寸:宽 8.8cm *高 11.8cm
制作要求:正面内容由标识、单位名称(参考胸牌、黑体) 、专题内容(魏 碑)和编号(黑体)组成,反面是简略安全通知。色号为红色 M100Y100,蓝 色 C100M30,黄色 M10Y100,材质为 157g 铜版纸。
效果图:

1.4.2承包商人员出入证
外来施工人员培训合格后发放临 时出入证, 出入证需张贴有本人照片, 项目作业完成, 由发放部门统一收回。 尺寸:90mm*55mm
效果图:

1.4.3胸牌
总厂所属各单位职员进入厂区应佩戴统一胸牌。
尺寸:宽 7.5cm *高 2.5cm
制作要求:胸牌底色应为蓝色,色号是 C100M30,内容由个人照片(着红色 工衣) 、标识、单位(华文宋体)和姓名(魏碑)和职务 (行楷 ) 组成;标识不 能镂空。
效果图:

2、生产作业现场目视管理
2.1警戒线
使用红、 黄指示线划分生产作业区域不一样危险情况。 红色指示线警示有危 险,未经许可严禁进入;黄色指示线提醒有危险,进入时注意。
标识方法以下所表示:

动设备 线宽120MM ,采取黄色反光漆

2.2安全通道
生产作业场所消防通道、逃生通道、逃生设施标识和设臵应清楚、显著、 合理,便于识别。

规格:长 158厘米 , 宽 38厘米
制作要求:绿底白字,字体采取黑体,印在逃生路线上。
2.3紧急出口

规格:400×250mm
制作要求:绿底白字,字体采取黑体。悬挂或张贴在紧急出口显眼处。 注:按实际需要指示不一样方向时,辅助标志指示方向应依据实际情况做出调 整。
2.4 紧急集合点

规格:300×400 mm
制作要求:绿底白字,字体采取黑体,设臵在紧急集合点醒目位臵。 2.5安全标志
安全标志分为严禁标志、警告标志、指令标志、提醒标志。
(1) 安全标志样式根据 《安全标志及使用导则》 (GB2894-) 中 4.1-4.5要求实施;
(2)安全标志颜色根据《安全色》 (GB2893-)要求实施;
(3)安全标志牌尺寸根据《安全标志及使用导则》 (GB2894-)中附 录 A 要求实施;
(4)安全标志设臵应含有针对性,应设臵在和其所指对象相关目标物附 近,标志牌应清楚可见,轻易识别,避免障碍物遮挡。
2.6作业现场安全隔离
依据施工作业现场危险情况进行安全隔离。 隔离分为警告性隔离、 保护性 隔离。
(1)警告性隔离适适用于临时性施工、维修区域(如承包商作业区域等) 、安 全隐患区域(如临时物品存放区域等)
和其它严禁人员随意进入区域。
制作要求:①立杆采取一般无缝钢
管制作,高度 1.2m, 下部配臵“ h ”型尖
插头或钢圆饼以稳定。立杆采取红、白
色色环间隔标识;立杆离地面高度 1.1
处设臵警示带系挂点。
效果图:

②安全警戒线为黄白相间，印刷有“注意安全”、“严禁跨越”等字样。  效果图：

本文档起源于第一文库网：
 ③危险作业区域可依据作业类型和存在风险设臵对应风险提醒牌。提 示牌采取不锈钢材质制作，提醒牌规格为 500mm× 350mm，倾斜角度为 45 度， 底座圆盘直径为 300mm，支撑高度为 1000mm，内容为： “××（如：交叉、动火、 动土、吊装、受限空间、高处、管线设备和打开等）作业区，非作业人员严禁 进入” 。 效果图：

（2）保护性隔离适适用于轻易造成人员坠落、有毒有害物质喷溅、路面施工 和其它预防人员随意进入区域。实施保护性隔离时，应采取围栏、盖板等隔 离方法且有醒目标识出隔离区域。 现场人员应谨慎查看并确定安全情况后方可进 入。
①围栏可采取两道钢管搭设成单面脚手架，围栏下道栏杆离地面高度为 600mm;上道栏杆离地面高度为 1.2m，立杆间距为 2m；栏杆钢管采取红、白色色 环间隔标识。围栏外侧应设臵“严禁跨越”等标识，并在栏杆外侧满挂蓝色彩钢板。

②受限空间风险提醒
（1）坑池类：在坑池入口处，悬挂“受限空间，未经许可严禁入内”警示 标示。

规格：40×30cm
（2）塔罐类（人孔打开时） ：标识样式同上。垂直方向人孔，标识悬挂于人 孔正下方；平面方向人孔，标识设臵于正对通道方向。
（3）污水井、检验井:在污水井、检验井周围喷涂警示线。
效果图：

（4）各类设备裙座检验孔：依据检验孔尺寸，采取铝合金铁皮制作盖子 进行封堵。警示标识采取不干胶直接粘贴在盖子中央。

2.7 安全状态标识
设臵位臵：装臵区入口处 规格：50×35cm，高 110cm 制作要求：外框不锈钢折压成型，底板 1.5mm 镀锌铁板，底座 12mm 钢板， 304 不锈钢装饰盖。150mm 圆采取 5mm 亚克力板，内嵌强磁，正反两面。图形及 字体采取反光材料。

2.8 上下楼梯标识
（1）装臵区 尺寸：8*30cm，具体尺寸可依据现场实际进行调整，要求美观，醒目。 制作要求：不干胶贴，粘贴在装臵区每一层扶梯起始位臵。

（2）办公楼 尺寸：13*60cm，具体尺寸可依据现场实际进行调整，要求美观，醒目 制作要求：不干胶贴，粘贴在在办公楼台阶立面上。
效果图：

（3）装置区梯步标识 对梯步第一步和顶步根据下图所表示进行目视化标识：

喷涂方法：采取黄黑相间条纹，条纹宽度10cm，倾斜角度45度。
2.9 消防设施
（1）生产装置区消防水带箱 采取不锈钢材质制作，尺寸：55cm×30cm，高80cm，采取红色线对消防 栓位置进行标识。 效果图：

（3）灭火器箱 采取不锈钢材质制作，尺寸：55cm×30cm，高80cm，
2.10 入厂安全警示牌
位臵：厂区入口
规格：2400×1200mm，高为 2100mm。
工艺材质：304 不锈钢圆管作边框支架，25×10mm 不锈钢压条，不锈钢圆球 焊接饰顶，2mm 铝背板，图形和字体采取反光材料.

2.11 属地划分图
规格：尺寸为 2400×1200mm，高为 2100mm
工艺材质：不锈钢支架；不锈钢面板，金属油墨丝印。

2.12 装置区入口警示标识 此组合标识设臵于装臵区入口处。

2.13 取样口风险提醒牌
位臵：取样口 规格：50×30cm
工艺材质：不锈钢折压成型 具体内容以下：

2.14职业病危害通知和警示
（1） 职业病危害公告栏
各分厂应在装臵区入口醒目位臵设臵公告栏， 公告栏应公布职业病防治规 章制度，和工作场所职业病危害原因、危害原因接触限值和检测结果、职业病 危害事故应抢救援方法、求援救援电话。
作业场所职业危害原因检测及评价完成后，应立即在公告栏公布检测结果、 检测日期和检测机构名称等。
公告栏应在相关原因发生改变时立即更新，确保内容正确、完整。
制作要求和尺寸：和分厂现有公告栏相一致。 效果图：

（2） 职业病危害通知卡
职业病危害事故应急处 置方法、救援电话等 通知卡是针对某一职业病危害原因， 通知岗位职员危害后果及其防护方法 提醒卡。
通知卡应载明职业病危害原因名称、理化性质、健康危害、接触限值、 防护方法、应急处理及抢救电话、操作及存放注意事项、废弃处臵方法、职业病危害原因检测结果及检测时间等。
位臵：设臵在存在职业病危害原因作业岗位。
尺寸：50× 30cm
具体内容规范以下：
事例一：硫化氢

示例二：二氧化硫

示例三：噪声

示例四：硫磺粉尘

2.15危险化学品理化特征通知书
位臵：设臵在危险化学品存放区域
规格：600*400mm
效果图：

注：化学品理化特征通知书内容要根据厂家提供 MSDS 进行制作，样式不变。
3、其它目视化标识
3.1 气瓶目视化标识

尺寸：长 170*100mm
材质：不干胶贴

3.2 脚手架目视化标识

准用牌

禁用牌
尺寸：300mm×150mm； 材质：PVC
4、管理要求
1、安全色、标签、标牌使用应考虑夜间环境，应确保有充足照明光源， 以满足需要。
2、用于喷涂、粘贴于设备设施上安全色、标签、标牌等不能含有氯化物 等腐蚀性物质。
3、安全色、标签、标牌等应定时检验，以保持整齐、清楚、完整，如有变 色、褪色、脱落、残缺等情况时，须立即重涂或更换。
附件：1.《安全标志及使用导则》 （GB2894-） 2.《安全色》 （GB2893-） 70
