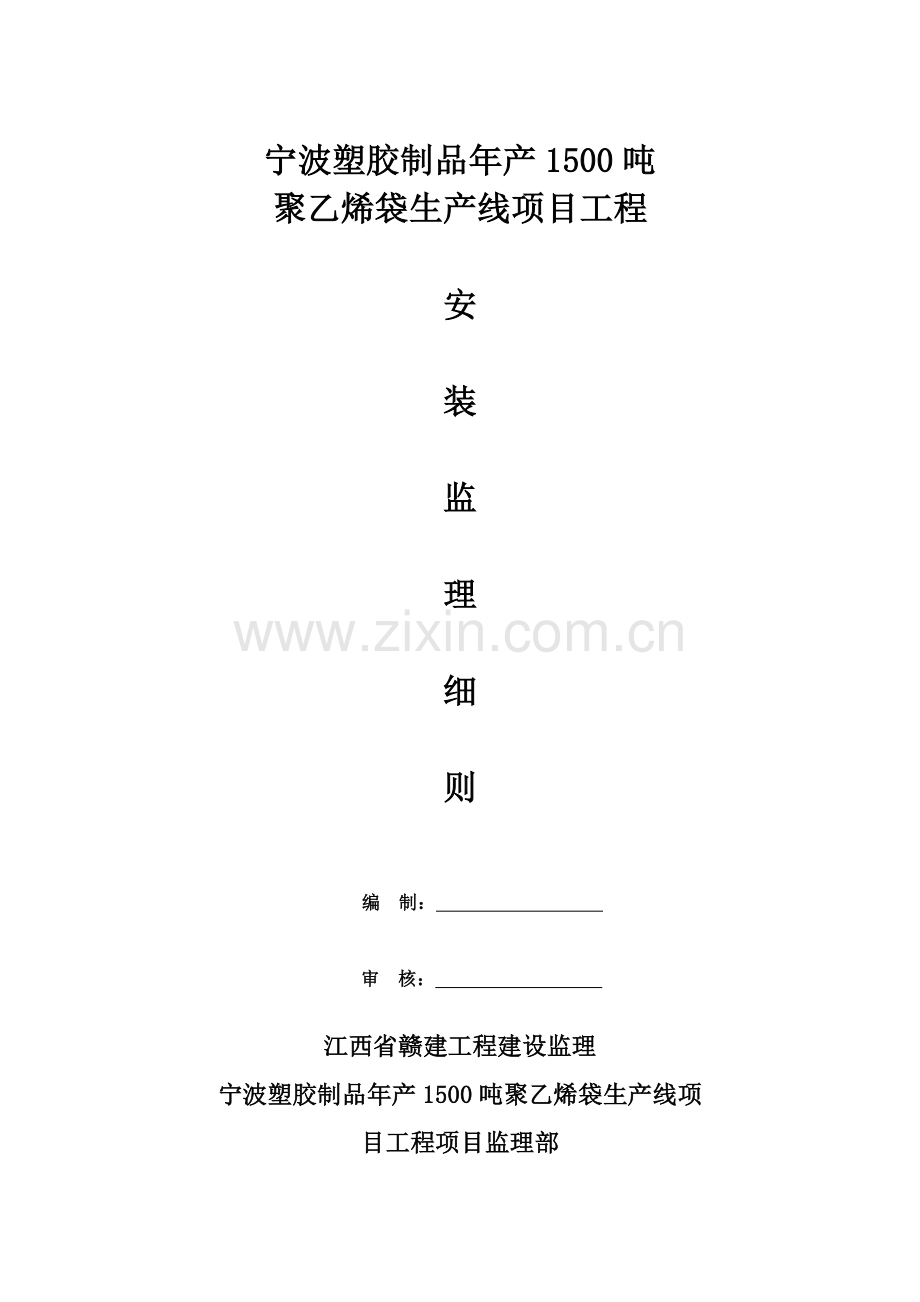

宁波塑胶制品年产1500吨
聚乙烯袋生产线项目工程

安

装

监

理

细

则

编 制：

审 核：

江西省赣建工程建设监理
宁波塑胶制品年产1500吨聚乙烯袋生产线项
目工程项目监理部
二○一十二个月二月二十日

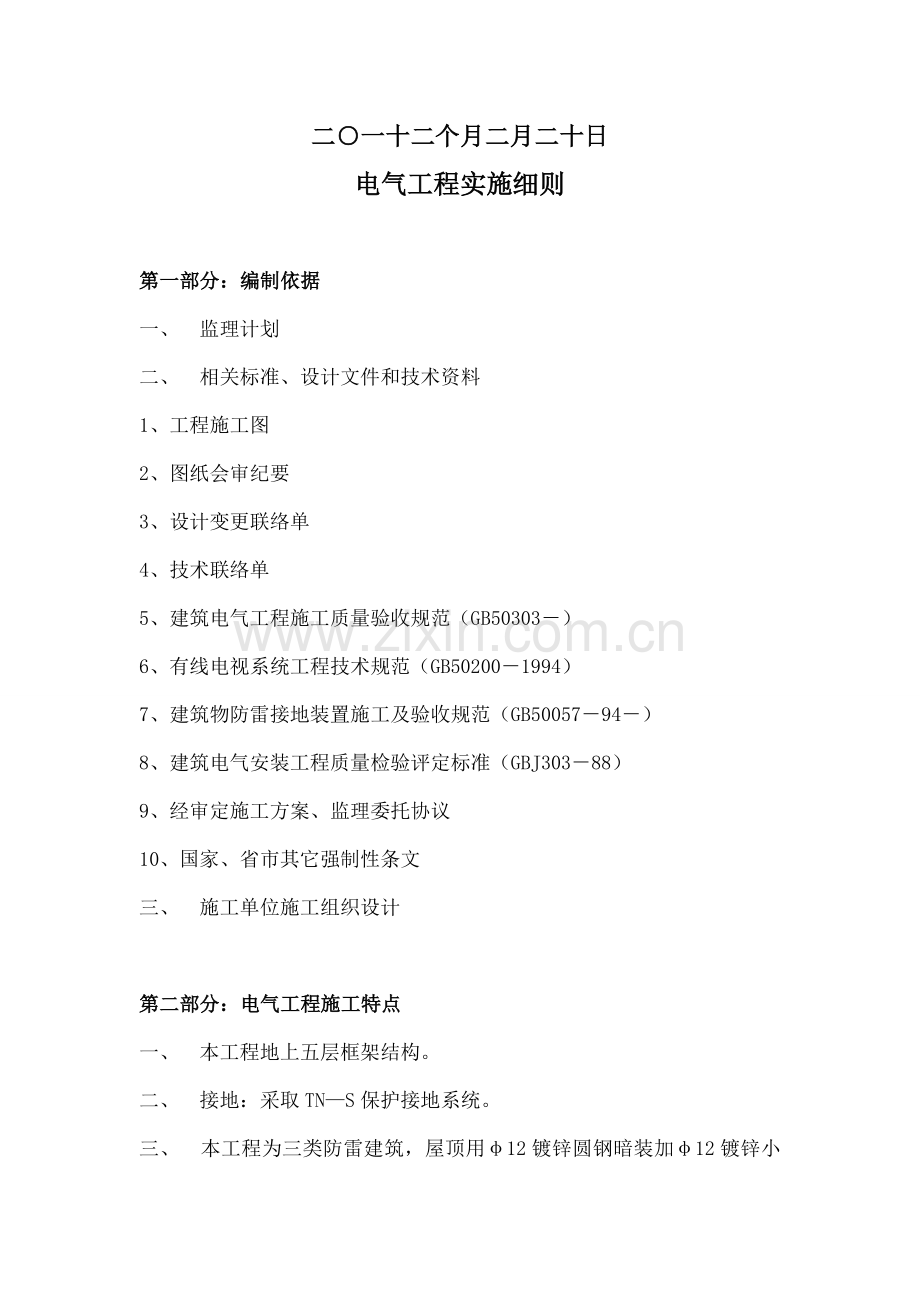

电气工程实施细则

第一部分：编制依据
一、 监理计划
二、 相关标准、设计文件和技术资料
1、工程施工图
2、图纸会审纪要
3、设计变更联络单
4、技术联络单
5、建筑电气工程施工质量验收规范（GB50303－）
6、有线电视系统工程技术规范（GB50200－1994）
7、建筑物防雷接地装置施工及验收规范（GB50057－94－）
8、建筑电气安装工程质量检验评定标准（GBJ303－88）
9、经审定施工方案、监理委托协议
10、国家、省市其它强制性条文
三、 施工单位施工组织设计

第二部分：电气工程施工特点
一、 本工程地上五层框架结构。
二、 接地：采取TN—S保护接地系统。
三、 本工程为三类防雷建筑，屋顶用φ12镀锌圆钢暗装加φ12镀锌小针，并经过地梁主筋和桩基主筋焊接。
第三部分：工程质量控制
一、 接地装置安装
1、 原材料质量控制
1）镀锌圆钢、扁钢进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于本工程，并由专业监理工程师签认，不合格则退场。
2、 隐蔽工程验收
施工单位在施工完成后砼浇捣前，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验基础地梁内主筋是否焊成网状结构，焊接质量、搭接长度是否达成规范要求。
2）检验基础地梁是否和管桩焊通。
3）利用建筑物基础钢筋接地装置必需在地面以上按设计要求位置设测试点。
4）以防接地电阻达不到要求，要求在地梁内焊出一镀锌扁钢作补桩用。
5）测试接地装置接地电阻值是否符合设计要求。
二、 避雷引下线工程
1、 隐蔽工程验收
施工单位在施工完成后砼浇捣前，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）本工程采取柱内主筋作为避雷引下线，大于等于ф16两根，小于ф16四根。
2）检验避雷引下线是否和接地装置焊通，焊接质量、搭接长度是否符合要求，跨接要求用圆钢。
3）要求避雷引下线做好标识，以免犯错。
4）本工程避雷引下线作为一个检验批报验。
三、 建筑物等电位连接
1、 蔽工程验收
施工单位在施工完成后砼浇捣前，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
建筑物要按设计要求做好总等电位和局部等电位连接。
本工程等电位采取联合接地，检验等电位连接是否和避雷接地装置焊通。
等电位连接线路最小许可截面应符合：
材料
截面
干线
支线
铜
16
6
钢
50
16
四、 电线导管、电缆导管敷设
1、 原材料质量控制
1）PVC管、电线管（DG）及线盒进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于本工程，并由专业监理工程师签认，不合格则退场。
2、 隐蔽工程验收
施工单位在施工完成后砼浇捣前，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）采取金属导管，要检验管线接地或接零是否可靠，并应符合下列要求：当非镀锌钢导管采取螺纹连接时，边接处两端焊跨接接地线，且严禁金属导管对口熔接，薄壁管不得套管熔焊连接。
2）检验各管线是否预埋到位，灯头盒、开关、插座位置是否预埋正确。
3）电线导管弯曲半径不应小于10D。
4）金属导管内外壁应防腐处理，埋设于砼内导管内壁应防腐处理，外壁可不作处理。
5）检验过路盒是否设置合理，超出以下标准要加设过路盒：对无弯管路，不超出30m；有一个弯时，不超出20m；有两个弯时，不超出15m；有三个弯时，不超出8m；通常不许可有四个弯。
6）直埋于地下或楼板内刚性绝缘导管，在穿出地面或楼板易机械损伤一段，采取保护方法。
五、 接闪器安装
1、 原材料质量控制
1）镀锌圆钢及支持件进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行格后方能用于本工程，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验建筑物顶部避雷带是否和避雷引下线连接可靠，如屋顶有外露其它金属体必需连成一个整体电气通路。
2）检验焊接质量是否符合要求，螺栓固定应备帽等防松零件是否齐全，焊接部分补刷防腐油漆是否完整。
3）避雷带是否平整顺直，固定点支持件间距均匀，固定可靠，设计无要求时应符合：水平直线部分0.5—1.5m，垂直直线部分1.5—3m，弯曲部分0.3—0.5m。
六、 电线、电缆穿管
1、 原材料质量控制
1）电线进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于本工程，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）穿线前看施工单位是否清理管内杂物和积水，穿线时管口是否有保护方法；不进入盒（箱）垂直管口穿入电线、电缆后，管口应密封。
2）三相或单相交流单芯电缆，不得单独穿入钢导管内。
3）不一样回路、不一样电压等级和交流和直流电线， 不应穿于同一导管内；同一交流回路电线应穿于同一金属导管内；且管内不得有接头。
4）当采取多相供电时，同一建筑物、构筑物电线绝缘层颜色选择应一致，即保护地线（PE）应是黄绿相间色，零线用淡蓝色；相线用：A相—黄色、B相—绿色、C相—红色。
七、 动力、照明配电箱安装
1、 原材料质量控制
1）动力、照明配电箱进同场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2) 我方对进场材料进行验收，合格后方能用于本工程，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）箱（盘）内配线整齐，无绞接现象。导管连接紧密，不伤芯线，不停股。垫圈下螺丝两侧压导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。
2)箱（盘）内开关动作灵活可靠，带有漏电保护回路，漏电保护装置动作电流大于30ma，动作时间小于0.1秒。
3）照明箱（盘）内，分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出。
4）位置正确，部件齐全，箱体开孔和导管管径适配，暗装配电箱箱盖紧贴墙面，箱（盘）涂层完整。
5）箱（盘）内接线整齐，回路编号齐全，标识正确。
6）箱（盘）不采取可燃材料制作。
7）箱（盘）安装牢靠，垂直度许可偏差为1.5‰；底边距地面为1.5m，照明配电板底边距地面大于1.8m。
八、 开关、插座安装
1、 原材料质量控制
1）开关、插座进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2) 我方对进场材料进行验收，合格后方能用于本工程，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）同一建筑物、构筑物开关采取同一系列产品，开关通路位置应一致，操作灵活、接触可靠。
2）暗装开关面板应紧贴墙面，四面无缝隙，安装牢靠，表面光滑整齐，无开裂、划伤，装饰帽齐全。
3)插座接线应正确，接地线或接零线在插座中不串联连接。
4）潮湿场所应采取密封型保护型插座，高度不低于1.5m。
5）接地多股线应先搪锡，再接入插座。
九、 绝缘电阻测试
用绝缘摇表去测试电阻是否符合要求。如有几路不符合要求，则要求整改直至合格为止，并填写测试统计。
十、 接地电阻测试
用接地摇表去测试电阻是符合要求，如达不到要求，则补桩直至合格为止，并填写测试统计。
十一、 建筑物照明通电运行
1、 照明系统通电，灯具回路控制应和照明配电箱及回路标识一致；开关和灯具控制次序相对应。
2、 本工程建筑照明系统通电连续试运行8小时，全部照明灯具均应开启，且每2小时统计运行状态1次，并填写测试统计，连续试运行时间内无故障。
给水排水工程实施细则

第一部分：编制依据
一、 监理计划
二、 相关标准、设计文件和技术资料
1、工程施工图
2、图纸会审纪要
3、设计变更联络单
4、技术联络单
5、建设采暖和卫生安装工程施工及验收规范
6、建筑给水排水及采暖工程施工质量验收规范（GB50242—)
7、气体灭火系统施工及验收规范（GB50370－）
8、人防工程施工及验收规范（GB50134－）
9、人民防空工程施工安全规程（RFJ4－91）
10、经审定施工方案及监理委托协议
11、国家、省市其它强制性条文
三、 施工单位施工组织设计

第二部分：给排水施工特点
一、 本工程为一层排架、四层框架结构。
二、 水管系用PP—R管，热熔对接；排水管系用芯层发泡XPG—UPVC塑料管，粘接。

第三部分：工程质量控制
一、 套管安装
1、 原材料质量控制
1）套管进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于现场，并由专业监理工程师签认，不合格则退场。
2、 隐蔽工程验收
施工单位在施工完成后，砼浇捣前，应填写检验批报审表及隐蔽工程验收统计，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验排污、排废出户管和地梁位置，在上部、下部还是在梁中间，在梁中要求预留套管。
2）检验楼层预留洞是否安图纸尺寸预埋。
3）管道穿屋面要求预埋刚性防水套管，检验套管厚度及止水片宽度及厚度。
二、 排水管道及配件安装
1、 原材料质量控制
1）排污排废管进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于现场，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成后，应填写检验批报审表，经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验排水、排污管质量是否符合要求，如壁厚等各项指标是否合格。
2）检验生活污水塑料管道坡度是否按以下标准设置。

表一
项次
管径（mm）
标准坡度（‰）
最小坡度（‰）
1
50
25
12
2
75
15
8
3
110
12
6
4
160
7
4
1）排水塑料管必需按设计要求及位置装设伸缩节。
2）排水通气管不得和烟道连接，且通气管道应高出屋面300mm。在常常有些人停留平屋顶上通气管应高出屋面mm。
3）排水主立管及水平干管道均应做通球试验，通球球径大于排水管道管径2/3，通球率必需达成100%。
4）检验室内排水塑料管道安装许可偏差是否符合以下标准。
表二
项目
许可偏差（mm）
横管纵横方向弯曲
每1m
1.5
全长（25m以上）
≯38
立管垂直度
每1m
3
全长（5m以上）
≯15
三、 给水管道及配件安装
1、 原材料质量控制
1）PP-R 管进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于现场，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成后，应填写检验批报审表,经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验PPR管质量是否符合要求,及材质是否达成饮用水标准。
2）检验给水管道管材和管件是否相适应。
3）给水管支、吊架安装应平整牢靠，其间距应符合以下要求
表三
管径（mm）
20
25
32
40
50
最大间距（m）
立管
0.9
1.0
1.1
1.3
1.6
水平管
0.6
0.7
0.8
0.9
1.0
4）给水系统交付使用前必需进行通水试验并符合要求。
5）生活给水系统交付使用前必需冲洗、消毒，并经相关部门取样检测并提供合格检测汇报。
6）室内给水管道水压试验必需符合设计及规范要求。
四、 雨水管道及配件安装
1、 原材料质量控制
1）雨水管进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于现场，并由专业监理工程师签认，不合格则退场。
质量控制关键点
施工单位在施工完成后，应填写检验批报审表,经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验雨水管道质量是否符合要求。
2）检验雨水管道伸缩节设置是否符合要求。
3）雨水斗管连接应固定在屋面承重结构上，雨水斗边缘和屋面相连处应严密不漏。
五、 卫生器具安装
1、 原材料质量控制
1）卫生器具进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）我方对进场材料进行验收，合格后方能用于现场，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成后，应填写检验批报审表,经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）排水栓和地漏安装应平正、牢靠，低于排水表面，周围无渗漏。地漏水封高度不得小于50mm。
2）卫生器具满水及通水试验应符合要求，满水后各连接件不渗不漏；通水试验给、排水通畅。
3）卫生器具支、托架必需防腐良好，安装平整、牢靠，和器具接触紧密、平稳。
六、 卫生器具给水配件安装
1、 原材料质量控制
1）给水配件进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）对进场材料进行验收，合格后方能用于现场，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成后，应填写检验批报审表,经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验卫生器具给水配件是否完好无损，接口是否严密，启闭是否灵活。
2）检验卫生器具给水配件安装高度是否符合设计及规范要求。
七、 卫生器具排水管道安装
1、 质量控制关键点
施工单位在施工完成后，应填写检验批报审表,经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）检验管道和楼板结合部位是否采取可靠防渗防漏方法，蓄水试验必需符合要求。
2）检验连接卫生器具排水管道接口是否紧密不漏，固定支架及管卡等支撑位置是否正确、牢靠。
八、 室内消火栓系统安装
1、 原材料质量控制
1）消防管及配件进场后，施工单位应填写材料报验单，并提供产品合格证及质保资料。
2）对进场材料进行验收，合格后方能用于现场，并由专业监理工程师签认，不合格则退场。
2、 质量控制关键点
施工单位在施工完成后，应填写检验批报审表,经专业监理工程师验收，合格后签字确定，方可进入下道工序施工，其核查内容以下：
1）栓口应朝外，并不应安装在门轴侧；
2）栓口中心距地面为1.1m，许可偏差±20mm；
3）阀门中心距箱侧面为140mm，距箱后内表面为100mm，许可偏差±5mm；
4）消火栓箱体安装垂直度许可偏差为±3mm。
