1、屋面工程技术规范GB50345 自9月1日起实行1 总 则1.0.1 为提高国内屋面工程技术水平,保证防水、保温隔热工程功能与质量,制定本规范。1.0.2 本规范合用于建筑屋面工程设计和施工。1.0.3 屋面工程设计和施工应遵守国家及地方关于环保和建筑节能规定,并采用相应办法。1.0.4 屋面工程设计和施工除应符合本规范外,尚应符合国家现行关于原则规范规定。1.0.5 屋面工程施工质量验收,应符合国标屋面工程质量验收规范GB 50207规定。2 术 语2.0.1 防水层合理使用年限 屋面防水层能满足正常使用规定年限。2.0.2一道防水设防 具备单独防水能力一道防水层次。2.0.3 沥青防水卷材
2、(油毡) 以原纸、织物、纤维毡、塑料膜等材料为胎基,浸涂石油沥青,矿物粉料或塑料膜为隔离材料,制成防水卷材。2.0.4 高聚物改性沥青防水卷材 以高分子聚合物改性石油沥青为涂盖层,聚酯毡、玻纤毡或聚酯玻纤复合为胎基,细砂、矿物粉料或塑料膜为隔离材料,制成防水卷材。2.0.5合成高分子防水卷材 以合成橡胶、合成树脂或两者共混为基料,加人适量助剂和填料,经混炼压延或挤出等工序加工而成防水卷材。2.0.6 基层解决剂 在防水层施工前,预先涂刷在基层上涂料。2.0.7 满粘法: 铺贴防水卷材时,卷材与基层采用所有粘结施工办法。2.0.8 空铺法 铺贴防水卷材时,卷材与基层在周边一定宽度内粘结,别的某些

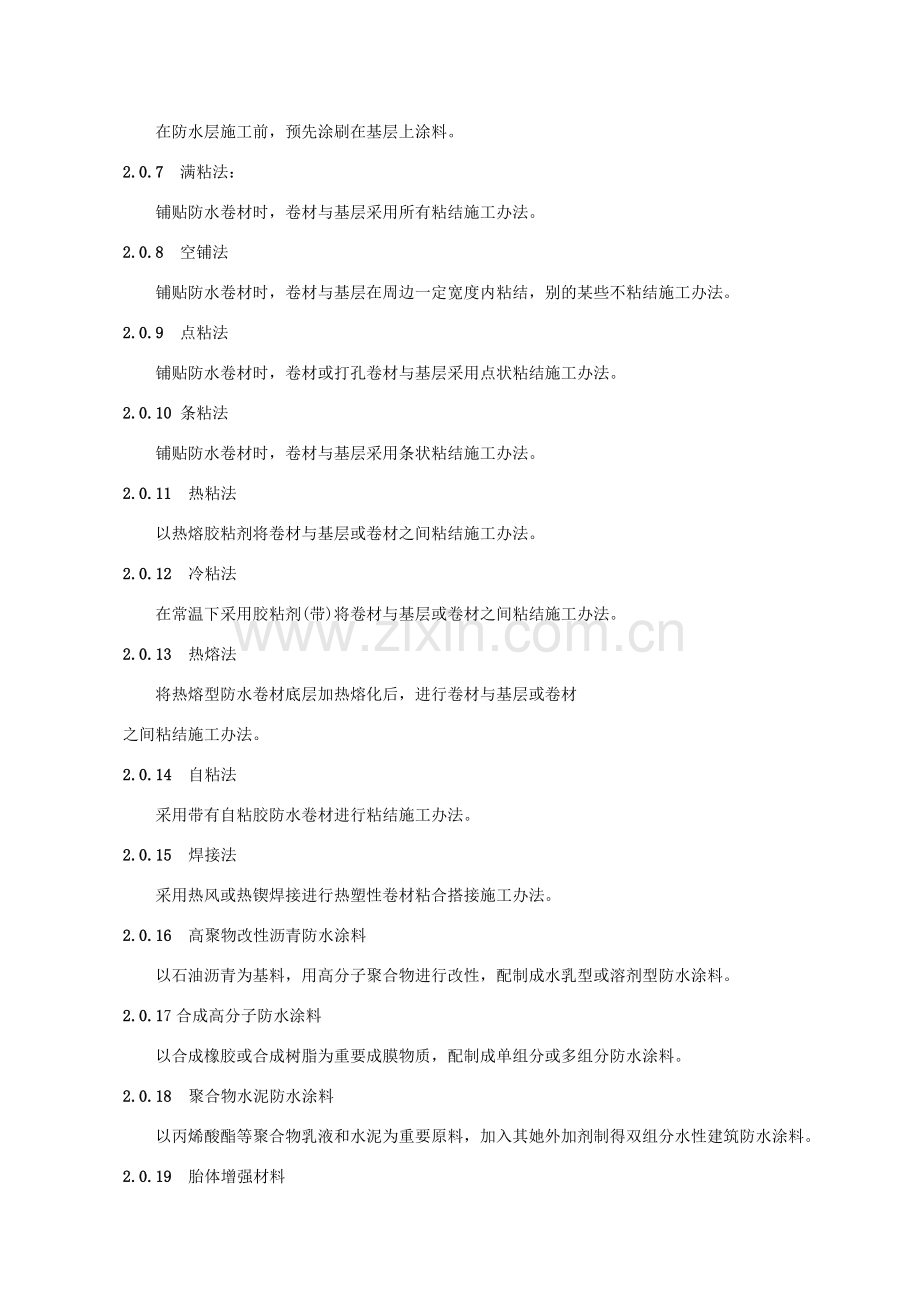

3、不粘结施工办法。2.0.9 点粘法 铺贴防水卷材时,卷材或打孔卷材与基层采用点状粘结施工办法。2.0.10 条粘法 铺贴防水卷材时,卷材与基层采用条状粘结施工办法。2.0.11 热粘法 以热熔胶粘剂将卷材与基层或卷材之间粘结施工办法。2.0.12 冷粘法 在常温下采用胶粘剂(带)将卷材与基层或卷材之间粘结施工办法。2.0.13 热熔法 将热熔型防水卷材底层加热熔化后,进行卷材与基层或卷材之间粘结施工办法。2.0.14 自粘法 采用带有自粘胶防水卷材进行粘结施工办法。2.0.15 焊接法 采用热风或热锲焊接进行热塑性卷材粘合搭接施工办法。2.0.16 高聚物改性沥青防水涂料 以石油沥青为基料,用
4、高分子聚合物进行改性,配制成水乳型或溶剂型防水涂料。2.0.17合成高分子防水涂料 以合成橡胶或合成树脂为重要成膜物质,配制成单组分或多组分防水涂料。2.0.18 聚合物水泥防水涂料 以丙烯酸酯等聚合物乳液和水泥为重要原料,加入其她外加剂制得双组分水性建筑防水涂料。2.0.19胎体增强材料 用于涂膜防水层中化纤无纺布、玻璃纤维网布等,作为增强层材料。2.0.20 密封材料能承受接缝位移以达到气密、水密目而嵌入建筑接缝中材料。2.0.21 背衬材料 用于控制密封材料嵌填深度,防止密封材料和接缝底部粘结而设立可变形材料。2.0.22 平衡含水率 材料在自然环境中,其孔隙中所具有水分与空气湿度达到平
5、衡时,这某些水质量占材料干质量比例。2.0.23 架空屋面 在屋面防水层上采用薄型制品架设一定高度空间,起到隔热作用屋面。2.0.24 蓄水屋面 在屋面防水层上蓄积一定高度水,起到隔热作用屋面。2.0.25 种植屋面 在屋面防水层上铺以种植介质,并种植植物,起到隔热作用屋面。2.0.26 倒置式屋面将保温层设立在防水层上屋面。3 基本规定3.0.1 屋面工程应依照建筑物性质、重要限度、使用功能规定以及防水层合理使用年限,按不同级别进行设防,并应符合表3.0.1规定。表3.0.1 屋面防水级别和设防规定项目屋面防水级别级级级级建筑物类别特别重要或对防水有特殊规定建筑重要建筑和高层建筑普通建筑非永
6、久性建筑防水合理使用年限25年5年设防规定三道或三道以上防水设防二道防水设防一道防水设防一道防水设防防水层选用材料宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石防水混凝土等材料宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石防水混凝土、平瓦、油毡瓦等材料宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、三毡四油沥青防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、细石防水混凝土、平瓦、油毡瓦等材料 可选用二毡三油沥青防水卷材、高聚物改性沥青防水涂料等材料注:1 本规范中采用沥青均指石
7、油沥青,不涉及煤沥青和煤焦油等材料。 2 石油沥青纸胎油毡和沥青复合胎柔性防水卷材,系限制使用材料。 3 在I、级屋面防水设防中,如仅作一道金属板材时,应符合关于技术规定。3.0.2 屋面工程应依照工程特点、地区自然条件等,按照屋面防水级别设防规定,进行防水构造设计,重要部位应有节点详图;对屋面保温隔热层厚度,应通过计算拟定。3.0.3 屋面工程施工前应通过图纸会审,掌握施工图中细部构造及关于技术规定;施工单位应编制屋面工程施工方案或技术办法。3.0.4 在屋面工程施工中,应进行过程控制和质量检查,并有完整检查记录。3.0.5 屋面防水工程应由相应资质专业队伍进行施工。作业人员应持有本地建设行
8、政主管部门颁发上岗证。3.0.6 屋面工程所采用防水、保温隔热材料应有产品合格证书和性能检测报告,材料品种、规格、性能等应符合现行国家产品原则和设计规定。 材料进场后,应按规定抽样复验,提出实验报告,禁止在工程中使用不合格材料。3.0.7 施工每道工序完毕后,应经监理或建设单位检查验收,合格后方可进行下道工序施工。当下道工序或相邻工程施工时,对屋面工程已完毕某些应采用保护办法。3.0.8 伸出屋面管道、设备或预埋件等,应在防水层施工前安设完毕。屋面防水层竣工后,不得在其上凿孔、打洞或重物冲击。3.0.9 屋面工程中推广应用新技术,必要通过科技成果鉴定(评估)或新产品、新技术鉴定,并应制定相应技
9、术原则,经工程实践符合关于安全及功能检查。3.0.10 屋面工程应建立管理、维修、保养制度;屋面排水系统应保持畅通,严防水落口、天沟、檐沟堵塞。4 屋面工程设计4.1 普通规定4.1.1 屋面工程设计应涉及如下内容: 1 拟定屋面防水级别和设防规定; 2屋面工程构造设计; 3 防水层选用材料及其重要物理性能; 4 保温隔热层选用材料及其重要物理性能; 5 屋面细部构造密封防水办法,选用材料及其重要物理性能; 6屋面排水系统设计。4.1.2 屋面工程防水设计应遵循“合理设防、防排结合、因地制宜、综合治理”原则。4.1.3 屋面防水多道设防时,可将卷材、涂膜、细石防水混凝土、瓦等材料复合使用,也可
10、使用卷材叠层。4.1.4 屋面防水设计采用各种材料复合时,耐老化、耐穿刺防水层应放在最上面,相邻材料之间应具相容性。4.1.6 屋面防水层细部构造,如天沟、檐沟、阴阳角、水落口、变形缝等部位应设立附加层。4.1.7 屋面工程采用防水材料应符合环保规定。4.2 构造设计4.2.1 构造层为装配式钢筋混凝土板时,应用强度级别不不大于C20细石混凝土将板缝灌填密实;当板缝宽度大干40mm或上窄下宽时,应在缝中放置构造钢筋;板端缝应进行密封解决。 注:无保温层屋面,板侧缝宜进行密封解决。4.2.2 单坡跨度不不大于9m屋面宜作构造找坡,坡度不应不大于3。4.2.3 当材料找坡时,可用轻质材料或保温层找
11、坡,坡度宜为2。4.2.4 天沟、檐沟纵向坡度不应不大于1,沟底水落差不得超过200mm;天沟、檐沟排水不得流经变形缝和防火墙。4.2.5 卷材、涂膜防水层基层应设找平层,找平层厚度和技术规定应符合表4.2.5规定;找平层应留设分格缝,缝宽宜为520mm,纵横缝间距不适当不不大于6m,分格缝内宜嵌填密封材料。表4.2.5 找平层厚度和技术规定类 别基层种类 厚度(mm)技术规定 水泥砂浆找平层整体现浇混凝土15201:2.51:3(水泥:砂)体积比,宜掺抗裂纤维整体或板状材料保温层2025装配式混凝土板2030细石混凝土找平层板状材料保温层3035混凝土强度级别C20混凝土随浇随抹整体现浇混凝
12、土-原浆表面抹平、压光4.2.6 在纬度40以北地区且室内空气湿度大干75,或其她地区室内空气湿度常年不不大于80时,若采用吸湿性保温材料做保温层,应选用气密性、水密性好防水卷材或防水涂料做隔汽层。 隔汽层应沿墙面向上铺设,并与屋面防水层相连接,形成全封闭整体。4.2.7 各种防水材料复合使用时,应符合下列规定: 1 合成高分子卷材或合成高分子涂膜上部,不得采用热熔型卷材或涂料; 2 卷材与涂膜复合使用时,涂膜宜放在下部; 3 卷材、涂膜与刚性材料复合使用时,刚性材料应设立在柔性材料上部; 4 反映型涂料和热熔型改性沥青涂料,可作为铺贴材性相容卷材胶粘剂并进行复合防水。4.2.8 涂膜防水层应
13、以厚度表达,不得用涂刷遍数表达。4.2.9 卷材、涂膜防水层上设立块体材料或水泥砂浆、细石混凝土时,应在两者之间设立隔离层;在细石混凝土防水层与构造层间宜设立隔离层。 隔离层可采用干铺塑料膜、土工布或卷材,也可采用铺抹低强度级别砂浆。4.2.10 在下列状况中,不得作为屋面一道防水设防: 1 混凝土构造层; 2 现喷硬质聚氨酯等泡沫塑料保温层; 3 装饰瓦以及不搭接瓦屋面; 4 隔汽层; 5 卷材或涂膜厚度不符合本规范规定防水层。4.2.11 柔性防水层上应设保护层,可采用浅色涂料、铝箔、粒砂、块体材料、水泥砂浆、细石混凝土等材料;水泥砂浆、细石混凝土保护层应设分格缝。架空屋面、倒置式屋面柔性
14、防水层上可不做保护层。4.2.13 高低跨屋面设计应符合下列规定: 1 高低跨变形缝处防水解决,应采用有足够变形能力材料和构造办法; 2 高跨屋面为无组织排水时,其低跨屋面受水冲刷部位,应加铺一层卷材附加层,上铺300500mm宽C20混凝土板材加强保护; 3 高跨屋面为有组织排水时,水落管下应加设水簸箕。4.3 材料选用4.3.1 屋面工程选用防水材料应符合下列规定: 1 图纸应标明防水材料品种、型号、规格,其重要物理性能应符合本规范对该材料质量指标规定; 2 在选取屋面防水卷材、涂料和接缝密封材料时,应按本规范第5章、第6章和第8章设计要点关于内容选定; 3 考虑施工环境条件和工艺可操作性
15、。4.3.2 在下列状况下,所使用材料应具相容性: 1 防水材料(指卷材、涂料,下同)与基层解决剂; 2 防水材料与胶粘剂; 3 防水材料与密封材料; 4 防水材料与保护层涂料; 5 两种防水材料复合使用;6 基层解决剂与密封材料。4.3.3 依照建筑物性质和屋面使用功能选取防水材料,除应符合本规范第4.3.1条和第4.3.2条规定外,尚应符合如下规定: 1 外露使用不上人屋面,应选用与基层粘结力强和耐紫外线、热老化保持率、耐酸雨、耐穿刺性能优良防水材料。 2 上人屋面,应选用耐穿刺、耐霉烂性能好和拉伸强度高防水材料。 3 蓄水屋面、种植屋面,应选用耐腐蚀、耐霉烂、耐穿刺性能优良防水材料。 4
16、 薄壳、装配式构造、钢构造等大跨度建筑屋面,应选用自重轻和耐热性、适应变形能力优良防水材料。 5 倒置式屋面,应选用适应变形能力优良、接缝密封保证率高防水材料。 6 斜坡屋面,应选用与基层粘结力强、感温性小防水材料。 7 屋面接缝密封防水,应选用与基层粘结力强、耐低温性能优良,并有一定适应位移能力密封材料。4.3.4 屋面应选用吸水率低、密度和导热系数小,并有一定强度保温材料;封闭式保温层含水率,可依照本地年平均相对湿度所相应相对含水率以及该材料质量吸水率,通过计算拟定。4.3.5 屋面工程惯用防水、保温隔热材料,应遵循本规范附录A选定。5 卷材防水屋面5.1 普通规定5.1.1 卷材防水屋面
17、合用于防水级别为I-级屋面防水。5.1.2 找平层表面应压实平整,排水坡度应符合设计规定。采用水泥砂浆找平层时,水泥砂浆抹平收水后应二次压光和充分养护,不得有酥松、起砂、起皮现象。5.1.3 卷材防水屋面基层与突出屋面构造(女儿墙、立墙、天窗壁、变形缝、烟囱等)交接处,以及基层转角处(水落口、檐口、天沟、檐沟、屋脊等),均应做成圆弧。内部排水水落口周边应做成略低凹坑。 找平层圆弧半径应依照卷材种类按表5.1.3选用。表5.1.3 找平层圆弧半径(mm)卷材种类圆弧半径卷材种类圆弧半径沥青防水卷材100150合成高分子防水卷材20高聚物改性沥青防水卷材505.1.4 铺设屋面隔汽层或防水层前,基
18、层必要干净、干燥。 注:干燥限度简易检查办法,是将1卷材平坦地干铺在找平层上,静置34h后掀开检查,找平层覆盖部位与卷材上未见水印,即可铺设隔汽层或防水层。5.1.5 采用基层解决剂时,其配制与施工应符合下列规定: 1 基层解决剂选取应与卷材材性相容; 2 喷、涂基层解决剂前,应用毛刷对屋面节点、周边、转角等处先行涂刷; 3 基层解决剂可采用喷涂法或涂刷法施工。喷、涂应均匀一致,待其干燥后应及时铺贴卷材。5.1.6 卷材铺贴方向应符合下列规定: 1 屋面坡度不大于3时,卷材宜平行屋脊铺贴; 2 屋面坡度在315时,卷材可平行或垂直屋脊铺贴; 3 屋面坡度不不大于15或屋面受振动时,沥青防水卷材
19、应垂直屋脊铺贴,高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴; 4 上下层卷材不得互相垂直铺贴。5.1.7 卷材铺贴办法应符合下列规定: 1 卷材防水层上有重物覆盖或基层变形较大时,应优先采用空铺法、点粘法、条粘法或机械固定法,但距屋面周边800mm内以及叠层铺贴各层卷材之间应满粘; 2 防水层采用满粘法施工时,找平层分格缝处宜空铺,空铺宽度宜为100mm; 3 卷材屋面坡度不适当超过25,当坡度超过25时应采用防止卷材下滑办法。5.1.8屋面防水层施工时,应先做好节点、附加层和屋面排水比较集中档部位解决,然后由屋面最低处向上进行。铺贴天沟、檐沟卷材时,宜顺天沟、檐沟方向,减
20、少卷材搭接。5.1.9铺贴卷材应采用搭接法。平行于屋脊搭接缝,应顺流水方向搭接;垂直于屋脊搭接缝,应顺年最大频率风向搭接。 叠层铺贴各层卷材,在天沟与屋面交接处,应采用叉接法搭接,搭接缝应错开;搭接缝宜留在屋面或天沟侧面,不适当留在沟底。5.1.10 上下层及相邻两幅卷材搭接缝应错开,各种卷材搭接宽度应符合表5.1.10规定。表5.1.10 卷材搭接宽度(mm) 铺贴办法卷材种类短边搭接长边搭接满粘法空铺、点粘、条粘法满粘法空铺、点粘、条粘法沥青防水卷材10015070100高聚物改性沥青防水卷材8010080100自粘聚合物改性沥青防水卷材6060合成高分子防水卷材胶粘剂8010080100
21、胶粘带50605060单缝焊60,有效焊接宽度不不大于25双缝焊80,有效焊接宽,102空腔宽5.1.11在铺贴卷材时,不得污染檐口外侧和墙面。5.2材料规定5.2.1 沥青防水卷材质量应符合下列规定: 1 沥青防水卷材外观质量和规格应符合表5.2.11和表5.2.12规定。表5.2.11 沥青防水卷材外观质量项 目质 量 要 求孔洞、硌伤不容许露胎、涂盖不匀不容许折纹、皱折距卷芯1000mm以外,长度不不不大于100mm裂纹距卷芯1000mm以外,长度不不不大于lOmm 裂口、缺边边沿裂口不大于20mm;缺边长度不大于50mm,深度不大于20mm每卷卷材接头不超过1处,较短一段不应不大于25
22、00mm,接头处应加长150mm表5.2.12 沥青防水卷材规格标号宽度(mm)每卷面积(m2)卷重(kg)350号915200.3粉毡28.5 1000片毡31.5500号915200.3粉毡39.51000片毡42.5 2 沥青防水卷材物理性能应符合表5.2.1-3规定。表5.2.13 沥青防水卷材物理性能项 目性能规定350号500号纵向拉力(252时)(N)340440耐热度(852,2h)不流淌,无集中性气泡柔度(182)绕20mm圆棒无裂纹绕25mm圆棒无裂纹不透水性压力(MPa)0.100.15保持时间(min)30305.2.2高聚物改性沥青防水卷材质量应符合下列规定:1 高聚
23、物改性沥青防水卷材外观质量应符合表5.2.21规定。表5.2.21 高聚物改性沥青防水卷材外观质量项 目质 量 要 求孔洞、缺边、裂口不容许边沿不整洁不超过10mm 胎体露白、未浸透不容许 撒布材料粒度、颜色均匀每卷卷材接头不超过1处,较短一段不应不大于1000mm,接头处应加长150mm2 高聚物改性沥青防水卷材物理性能应符合表5.2.22规定:表5.2.22高聚物改性沥青防水卷材物理性能项目性能规定聚脂毡胎体玻纤毡胎体聚乙烯胎体自粘聚酯胎体自粘无胎体可溶物含量(g/m2)3mm厚21004mm厚29002mm13003mm2100拉力(N/50mm)450纵向350横向2501003502
24、50延伸率(%)最大拉力时30断裂时200最大拉力时30断裂时450耐热度(,2h)SBS卷材90,APP卷材110无滑动、流淌、滴落PEE卷材90,无流淌、起泡70,无滑动、流淌、滴落70,无起泡、滑动低温柔度()SBS卷材18,APP卷材5,PEE卷材10203mm厚,r=15mm;4mm厚,r=25mm;3s,180无裂纹 r=15mm,3s,弯180无裂纹20mm,3s,弯180无裂纹不透水性压力(Mpa)0.30.20.30.30.2保持时间min30120注:SBS卷材弹性体改性沥青防水卷材;APP卷材塑性体改性沥青防水卷材;PEE卷材高聚物改性沥青聚乙烯胎防水卷材。5.2.3合成
25、高分子防水卷材质量应符合下列规定: 1 合成高分子防水卷材外观质量应符合表5.2.31规定。表5.2.3-1 合成高分子防水卷材外观质量项 目质 量 要 求折 痕每卷不超过2处,总长度不超过20mm杂 质不不大于0.5mm颗粒不容许,每1m2不超过9mm2胶 块每卷不超过6处,每处面积不不不大于4mm2凹 痕每卷不超过6处,深度不超过自身厚度30;树脂类深度不超过5每卷卷材接头橡胶类每20m不超过1处,较短一段不应不大于3000mm,接头处应加长150mm;树脂类20m长度内不容许有接头2 合成高分子防水卷材物理性能应符合表5.2.32规定。表5.2.32合成高分子防水卷材物理性能项目性能规定
26、硫化橡胶类非硫化橡胶类树脂类纤维增强类断裂拉伸强度(Mpa)63109扯断伸长率(%)40020020010低温弯折()30202020不透水性压力(Mpa)0.30.20.30.3保持时间(min)30加热收缩率(%)1.22.02.01.0热老化保持率(80,168h)断裂拉伸强度80%扯断伸长率70%5.2.4 卷材贮运、保管应符合下列规定: 1 不同品种、型号和规格卷材应分别堆放; 2 卷材应贮存在阴凉通风室内,避免雨淋、日晒和受潮,禁止接近火源。沥青防水卷材贮存环境温度,不得高于45; 3 沥青防水卷材宜直立堆放,其高度不适当超过两层,并不得倾斜或横压,短途运送平放不适当超过四层;
27、4 卷材应避免与化学介质及有机溶剂等有害物质接触。5.2.5 卷材胶粘剂、胶粘带质量应符合下列规定:1 改性沥青胶粘剂剥离强度不应不大于8N10m; 2 合成高分子胶粘剂剥离强度不应不大于15N10mm,浸水168h后保持率不应不大于70; 3 双面胶粘带剥离强度不应不大于6N10mm,浸水168h后保持率不应不大于70。5.2.6 卷材胶粘剂和胶粘带贮运、保管应符合下列规定: l 不同品种、规格卷材胶粘剂和胶粘带,应分别用密封桶或纸箱包装; 2 卷材胶粘剂和胶粘带应贮存在阴凉通风室内,禁止接近火源和热源。5.2.7 进场卷材抽样复验应符合下列规定: 1 同一品种、型号和规格卷材,抽样数量:不
28、不大于1000卷抽取5卷;5001000卷抽取4卷;100499卷抽取3卷;不大于100卷抽取2卷。 2将受检卷材进行规格尺寸和外观质量检查,所有指标达到原则规定期,即为合格。其中若有一项指标达不到规定,容许在受检产品中另取相似数量卷材进行复检,所有达到原则规定为合格。复检时仍有一项指标不合格,则鉴定该产品外观质量为不合格。 3 在外观质量检查合格卷材中,任取一卷做物理性能检查,若物理性能有一项指标不符合原则规定,应在受检产品中加倍取样进行该项复检,复检成果如仍不合格,则鉴定该产品为不合格。5.2.8 进场卷材物理性能应检查下列项目: 1 沥青防水卷材:纵向拉力,耐热度,柔度,不透水性。 2
29、高聚物改性沥青防水卷材:可溶物含量,拉力,最大拉力时延伸率,耐热度,低温柔度,不透水性。 3 合成高分子防水卷材:断裂拉伸强度,扯断伸长率,低温弯折,不透水性。5.2.9 进场卷材胶粘剂和胶粘带物理性能应检查下列项目: 1 改性沥青胶粘剂:剥离强度。 2 合成高分子胶粘剂:剥离强度和浸水168h后保持率。 3 双面胶粘带:剥离强度和浸水168h后保持率。5.3 设计要点5.3.1 防水卷材品种选取应符合下列规定: 1 依照本地历年最高气温、最低气温、屋面坡度和使用条件等因素,应选取耐热度、柔性相适应卷材; 2 依照地基变形限度、构造形式、本地年温差、日温差和振动等因素,应选取拉伸性能相适应卷材
30、; 3 依照屋面防水卷材暴露限度,应选取耐紫外线、耐穿刺、热老化保持率或耐霉烂性能相适应卷材; 4 自粘橡胶沥青防水卷材和自粘聚酯胎改性沥青防水卷材(铝箔覆面者除外),不得用于外露防水层。5.3.2 每道卷材防水层厚度选用应符合表5.3.2规定。表5.3.2卷材厚度选用表屋面防水级别设防道数合成高分子防水卷材高聚物改性沥青防水卷材沥青防水卷材和沥青复合胎柔性防水卷材自粘聚酯胎改性沥青防水卷材自粘橡胶沥青防水卷材级三道或三道以上设防不应不大于1.5mm不应不大于3mm不应不大于2mm不应不大于1.5mm级二道设防不应不大于1.2mm不应不大于 3mm不应不大于2mm不应不大于1.5mm级一道设防
31、不应不大于1.2mm不应不大于4mm三毡四油不应不大于3mm不应不大于2mm级一道设防二毡三油5.3.3 屋面设施防水解决应符合下列规定: 1 设施基座与构造层相连时,防水层应包裹设施基座上部,并在地脚螺栓周边做密封解决; 2 在防水层上放置设施时,设施下部防水层应做卷材增强层,必要时应在其上浇筑细石混凝土,其厚度不应不大于50mm; 3 需经常维护设施周边和屋面出入口至设施之间人行道应铺设刚性保护层。5.3.4 屋面保温层干燥有困难时,宜采用排汽屋面,排汽屋面设计应符合下列规定: 1 找平层设立分格缝可兼作排汽道;铺贴卷材时宜采用空铺法、点粘法、条粘法。 2 排汽道应纵横贯通,并同与大气连通
32、排汽管相通;排汽管可设在檐口下或屋面排汽道交叉处。 3 排汽道宜纵横设立,间距宜为6m。屋面面积每36m2宜设立一种排汽孔,排汽孔应做防水解决。 4 在保温层下也可铺设带支点塑料板,通过空腔层排水、排汽。5.4 细部构造5.4.1 天沟、檐沟防水构造应符合下列规定: 1 天沟、檐沟应增铺附加层。当采用沥青防水卷材时,应增铺一层卷材;当采用高聚物改性沥青防水卷材或合成高分子防水卷材时,宜设立防水涂膜附加层。 2 天沟、檐沟与屋面交接处附加层宜空铺,空铺宽度不应不大于200mm。 3 天沟、檐沟卷材收头应固定密封。4 高低跨内排水天沟与立墙交接处,应采用能适应变形密封解决。5.4.2 无组织排水檐
33、口800mm范畴内卷材应采用满粘法,卷材收头应固定密封。檐口下端应做滴水解决。5.4.3 泛水防水构造应遵守下列规定: 1 铺贴泛水处卷材应采用满粘法。泛水收头应依照泛水高度和泛水墙体材料拟定其密封形式。 1)墙体为砖墙时,卷材收头可直接铺至女儿墙压顶下,用压条钉压固定并用密封材料封闭严密,压顶应做防水解决;卷材收头也可压人砖墙凹槽内固定密封,凹槽距屋面找平层高度不应不大于250mm,凹槽上部墙体应做防水解决。2)墙体为混凝土时,卷材收头可采用金属压条钉压,并用密封材料封固。 2 泛水宜采用隔热防晒办法,可在泛水卷材面砌砖后抹水泥砂浆或浇筑细石混凝土保护,也可采用涂刷浅色涂料或粘贴铝箔保护。5
34、.4.4 变形缝内宜填充泡沫塑料,上部填放衬垫材料,并用卷材封盖,顶部应加扣混凝土盖板或金属盖板。5.4.5 水落口防水构造应符合下列规定: 1 水落口宜采用金属或塑料制品;2 水落口埋设标高,应考虑水落口设防时增长附加层和柔性密封层厚度及排水坡度加大尺寸;3 水落口周边直径500mm范畴内坡度不应不大于5,并应用防水涂料涂封,其厚度不应不大于2mm。水落口与基层接触处,应留宽20mm、深20mm凹槽,嵌填密封材料。5.4.6 女儿墙、山墙可采用现浇混凝土或预制混凝土压顶,也可采用金属制品或合成高分子卷材封顶。5.4.7 反梁过水孔构造应符合下列规定:1 依照排水坡度规定留设反梁过水孔,图纸应
35、注明孔底标高;2 留置过水孔高度不应不大于150mm,宽度不应不大于250mm,采用预埋管道时其管径不得不大于75mm;3 过水孔可采用防水涂料、密封材料防水。预埋管道两端周边与混凝土接触处应留凹槽,并用密封材料封严。5.4.8 伸出屋面管道周边找平层应做成圆锥台,管道与找平层间应留凹槽,并嵌填密封材料;防水层收头处应用金属箍箍紧,并用密封材料填严。5.4.9 屋面垂直出入口防水层收头,应压在混凝土压顶圈下;水平出入口防水层收头,应压在混凝土踏步下,防水层泛水应设护墙。5.5沥青防水卷材施工5.5.1 配制沥青玛蹄脂(如下简称“玛碲脂”)应遵守下列规定: 1 玛碲脂标号,应视使用条件、屋面坡度
36、和本地历年极端最高气温,遵循本规范附录B.1.1条选定,其性能应符合本规范附录B.1.2条规定。 2 现场配制玛碲脂配合比及其软化点和耐热度关系数据,应由实验部门依照所用原料试配后拟定。在施工中按拟定配合比严格配料,每工作班均应检查与玛碲脂耐热度相应软化点和柔韧性。 3 热玛碲脂加热温度不应高于2奶t,使用温度不适当低于190,并应经常检查。熬制好玛碲脂宜在本工作班内用完。当不能用完时应与新熬材料分批混合使用,必要时还应做性能检查。 4 冷玛碲脂使用时应搅匀,稠度太大时可加少量溶剂稀释搅匀。5.5.2 采用叠层铺贴沥青防水卷材粘贴层厚度:热玛碲脂宜为11.5mm,冷玛蹄脂宜为0.5lmm;面层
37、厚度:热玛蹄脂宜为23mm,冷玛蹄脂宜为11.5mm。玛碲脂应涂刮均匀,不得过厚或堆积。5.5.3 铺贴立面或大坡面卷材时,玛碲脂应满涂,并尽量减少卷材短边搭接。5.5.4 水落口、天沟、檐沟、檐口及立面卷材收头等施工应符合下列规定: 1 水落口应牢固地固定在承重构造上。当采用金属制品时,所有零件均应做防锈解决。 2 天沟、檐沟铺贴卷材应从沟底开始,当沟底过宽、卷材需纵向搭接时,搭接缝应用密封材料封口。 3 铺至混凝土檐口或立面卷材收头应裁齐后压人凹槽,并用压条或带垫片钉子固定,最大钉距不应不不大于900mm,凹槽内用密封材料嵌填封严。5.5.5 卷材铺贴应符合下列规定: 1 卷材在铺贴前应保
38、持干燥,其表面撒布料应预先清扫干净,并避免损伤卷材; 2 在无保温层装配式屋面上,应沿屋面板端缝先单边点粘一层卷材,每边宽度不应不大于lOOmm,或采用其她能增大防水层适应变形办法,然后再铺贴屋面卷材; 3 选取不同胎体和性能卷材复合使用时,高性能卷材应放在面层; 4 铺贴卷材时应随刮涂玛碲脂随滚铺卷材,并展平压实; 5 采用空铺、点粘、条粘第一层卷材或第一层为打孔卷材时,在檐口、屋脊和屋面转角处及突出屋面交接处,卷材应满涂玛碲脂,其宽度不得不大于800mm。当采用热玛碲脂时,应涂刷冷底子油。5.5.6 沥青防水卷材保护层施工应符合下列规定: 1 卷材铺贴经检查合格后,应将防水层表面清扫干净。
39、 2 用绿豆砂做保护层时,应将清洁绿豆砂预热至100左右,随刮涂热玛碲脂,随铺撒热绿豆砂。绿豆砂应铺撒均匀,并滚压使其与玛碲脂粘结牢固。未粘结绿豆砂应清除。 3 用云母或蛭石做保护层时,应先筛去粉料,再随刮涂冷玛碲脂随撒铺云母或蛭石。撒铺应均匀,不得露底,待溶剂基本挥发后,再将多余云母或蛭石清除。 4 用水泥砂浆做保护层时,表面应抹平压光,并应设表面分格缝,分格面积宜为1m2。 5 用块体材料做保护层时,宜留设分格缝,其纵横间距不适当不不大于lOm,分格缝宽度不适当不大于20mm。 6 用细石混凝土做保护层时,混凝土应振捣密实,表面抹平压光,并应留设分格缝,其纵横缝间距不适当不不大于6m。 7
40、 水泥砂浆、块体材料或细石混凝土保护层与防水层之间应设立隔离层。8 水泥砂浆、块体材料或细石混凝土保护层与女儿墙之间应预留宽度为30mm缝隙,并用密封材料嵌填严密。5.5.7 沥青防水卷材禁止在雨天、雪天施工,五级风及其以上时不得施工,环境气温低于5时不适当施工。 施工半途下雨时,应做好已铺卷材周边防护工作。5.6 高聚物改性沥青防水卷材施工5.6.1 水落口、天沟、檐沟、檐口及立面卷材收头等施工,应符合本规范第5.5.4条规定。5.6.2 立面或大坡面铺贴高聚物改性沥青防水卷材时,应采用满粘法,并宜减少短边搭接。5.6.3 冷粘法铺贴卷材应符合下列规定: 1 胶粘剂涂刷应均匀,不露底,不堆积
41、。卷材空铺、点粘、条粘时,应按规定位置及面积涂刷胶粘剂。 2 依照胶粘剂性能,应控制胶粘剂涂刷与卷材铺贴间隔时间。 3 铺贴卷材时应排除卷材下面空气,并辊压粘贴牢固。4 铺贴卷材时应平整顺直,搭接尺寸精确,不得扭曲、皱折。搭接部位接缝应满涂胶粘剂,辊压粘贴牢固。 5 搭接缝口应用材性相容密封材料封严。5.6.4 热粘法铺贴卷材应符合下列规定: 1 熔化热熔型改性沥青胶时,宜采用专用导热油炉加热,加热温度不应高于200,使用温度不应低于180; 2 粘贴卷材热熔改性沥青胶厚度宜为11.5mm; 3 铺贴卷材时,应随刮涂热熔改性沥青胶随滚铺卷材,并展平压实。5.6.5 热熔法铺贴卷材应符合下列规定
42、: 1 火焰加热器喷嘴距卷材面距离应适中,幅宽内加热应均匀,以卷材表面熔融至光亮黑色为度,不得过度加热卷材。厚度不大于3mm高聚物改性沥青防水卷材,禁止采用热熔法施工。 2 卷材表面热熔后应及时滚铺卷材,滚铺时应排除卷材下面空气,使之平展并粘贴牢固。 3 搭接缝部位宜以溢出热熔改性沥青为度,溢出改性沥青宽度以2mm左右并均匀顺直为宜。当接缝处卷材有铝箔或矿物粒(片)料时,应清除干净后再进行热熔和接缝解决。 4 铺贴卷材时应平整顺直,搭接尺寸精确,不得扭曲。 5 采用条粘法时,每幅卷材与基层粘结面不应少于两条,每条宽度不应不大于150mm。5.6.6 自粘法铺贴卷材应符合下列规定: 1 铺粘卷材前,基层表面应均匀涂刷基层解决剂,干燥后及时铺贴卷材。 2 铺贴卷材时应将自粘胶底面隔离纸完全撕净。 3 铺贴卷材时应排除卷材下面空气,并辊压粘贴牢固。 4 铺贴卷材应平整顺直,搭接尺寸精确,不得扭曲、皱折。低温施工时,立面、大坡面及搭接部位宜采用热风机加热,加热后随后粘贴牢固。 5 搭接缝口应采用材性相容密封材料封严。5.6.7 高聚物改性沥青防水卷材保护层施工应符合下列规定: 1 采用
