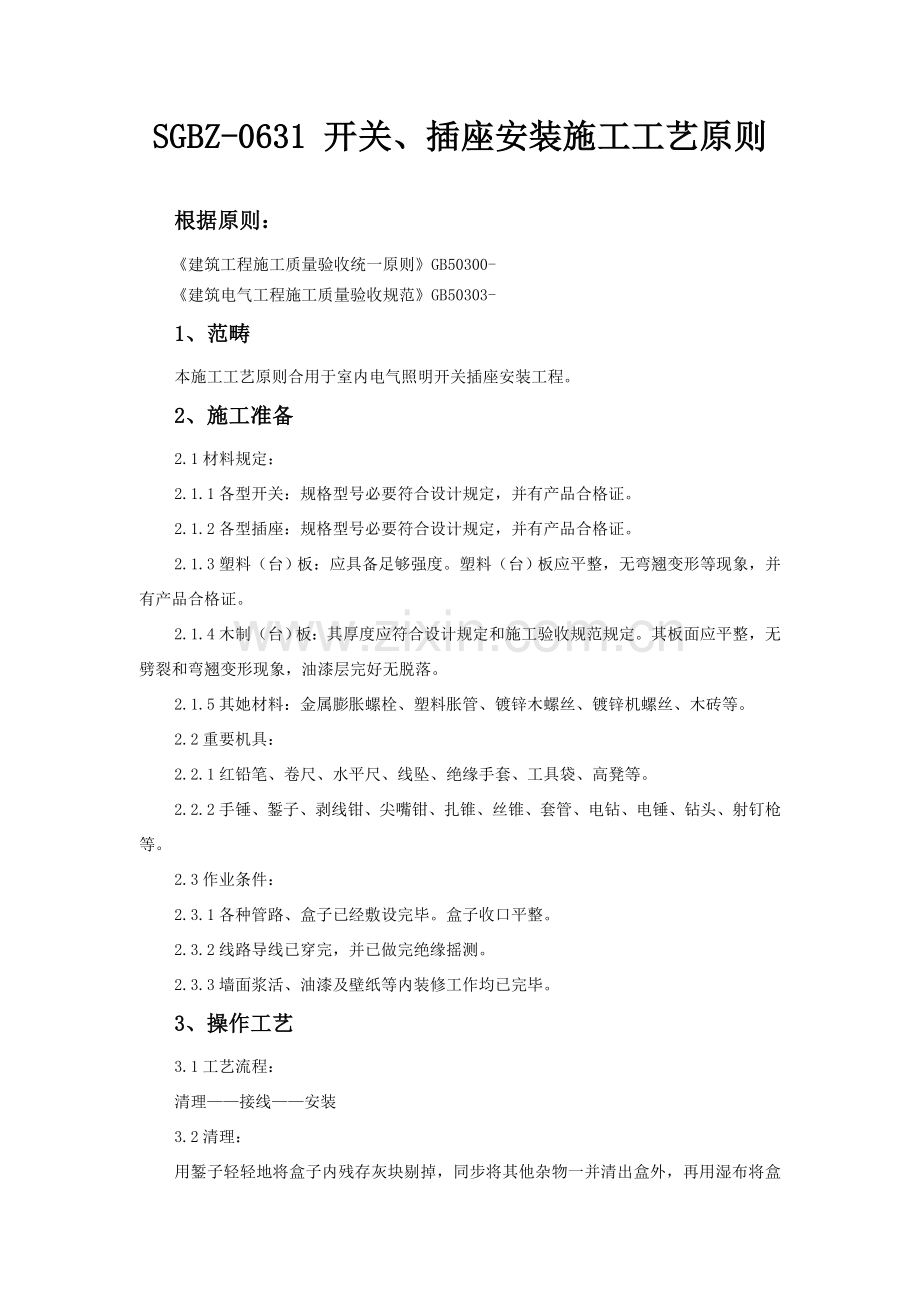

1、SGBZ-0631 开关、插座安装施工工艺原则根据原则:建筑工程施工质量验收统一原则GB50300-建筑电气工程施工质量验收规范GB50303-1、范畴本施工工艺原则合用于室内电气照明开关插座安装工程。2、施工准备2.1材料规定:2.1.1各型开关:规格型号必要符合设计规定,并有产品合格证。2.1.2各型插座:规格型号必要符合设计规定,并有产品合格证。2.1.3塑料(台)板:应具备足够强度。塑料(台)板应平整,无弯翘变形等现象,并有产品合格证。2.1.4木制(台)板:其厚度应符合设计规定和施工验收规范规定。其板面应平整,无劈裂和弯翘变形现象,油漆层完好无脱落。2.1.5其她材料:金属膨胀螺栓、
2、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2重要机具:2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3作业条件:2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。2.3.2线路导线已穿完,并已做完绝缘摇测。2.3.3墙面浆活、油漆及壁纸等内装修工作均已完毕。3、操作工艺3.1工艺流程:清理接线安装3.2清理:用錾子轻轻地将盒子内残存灰块剔掉,同步将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。3.3结线:3.3.1普通结线规定:3.3.1.1开关结线:a同一场合开关切断位置应一致,且
3、操作灵活,接点接触可靠。b电器,灯具相线应经开关控制。3.3.1.2插座连线:a单相两孔插座有横装和竖装两种。横装时,面对插座右极接相线,左极接中性;竖装时,面对插座上极接相线,下极接中性,见图3.3.1.2.1和图3.3.1.2.2所示。图3.3.1.2.a.1插座横装示意图图3.3.1.2.a.2插座竖装示意图b单相三孔及三个四孔插座结线示意,见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。图3.3.1.2.b.1单相三孔插座示意图图3.3.1.2.b.2三相四孔插座示意图c交、直流或不同电压插座安装在同一场合时,应有尽有明显区别,且其插头与插座配套,均不能互
4、相代用。d插座箱各种插座导线连接时,不容许拱头连接,应采用1C型压接帽压接总头后,再进行分支线连接。3.4安装开关、插座准备:先将盒内甩出导线留出维修长度,削出线芯,注意不要碰伤线芯。将导线按顺时针方向盘绕在开关,插座相应接线柱上,然后旋紧压头。如果是独芯导线,也可将线芯直接插入接线孔内,再用顶丝将其压紧。注意线芯不得外露。3.4.1开关、插座安装:3.4.1.1普通安装规定:开关安装规定:(a)接线开关距地面高度普通为23m;距门口为150200mm;且拉线出口应向下。(b)扳把开关距地面高度为1.4m,距门口为150200mm;开关不得置于单扇门后。(c)暗装开关面板应端正、严密并与墙面平
5、;(d)开关位置应与灯位相相应,同一室内开关方向应一致;(e)成排安装开关高度应一致,高低差不不不大于2mm,拉线开关相邻间距普通不不大于20mm;(f)多尘潮湿场合和户外应选用防水瓷制拉线开关或加装保护箱;(g)在易燃、易爆和特别潮湿场合,开关应分别采用防爆型、密闭型,或安装在其他处所控制;(h)民用住宅禁止装设床头开关,(i)明线敷设开关应安装在不少于15mm厚木台上。3.4.1.2插座安装规定:(a)暗装和工业用插座距地面不应低于30cm;(b)在小朋友活动场合应采用安全插座。采用普通插座时,其安装高度不应低于1.8m;(c)同一室内安装插座高低差不应不不大于5mm;成排安装插座高低差不
6、应不不大于2mm;(d)暗装插座应有专用盒,盖板应端正严密并与墙面平;(e)落地插座应有保护盖板;(f)在特别潮湿和有易燃、易爆气体及粉尘场合不应装设插座。3.4.2开关、插座安装:3.4.2.1暗装开关、插座:按按线规定,将盒内甩出导线与开关、插座面板连接好,将开关或插座推入盒内(如果盒子较深,不不大于2.5cm时,应加装套盒),对正盒眼,用机螺丝固定牢固。固定期要使面板端正,并与墙面平齐。3.4.2.2明装开关、插座:先将从盒内甩出导线由塑料(木)台出线孔中穿出,再将塑料(木)台紧贴于墙面用螺丝固定在盒子或木砖上,如果是明配线,木台上隐线槽应先顺对导线方向,再用螺丝固定牢固。塑料(木)台固
7、定后,将甩出线孔中穿出,按接线规定将导线压牢。然后将开关或插座贴于塑料(木)台上,对中找正,用木螺丝固定牢。最后再把开关、插座盖板上好。3.4.2.3开关、插座安装在木构造内,应注意做好防火解决。4、质量原则4.1基本规定4.1.1普通规定4.1.1.1建筑电气工程施工现场质量管理,除应符合现行国标建筑工程施工质量验收统一原则GB503003.0.1规定外,尚应符合下列规定:4.1.1.1.1安装电工、焊工、起重吊装工和电气调试人员等,按关于规定持证上岗:4.1.1.1.2安装和调试用各类计量器具,应检定合格,使用时在有效期内。4.1.1.2动力和照明工程漏电保护装置应做模仿动作实验。4.1.
8、1.3接地(PE)或接零(PEN)支线必要单独与接地(PE)或接零(PEN)干线相连接,不得串联连接。4.1.2重要设备、材料、成品和半成品进场验收4.1.2.1重要设备、材料、成品和半成品进场检查结论应有记录,确认符合本规范规定,才干在施工中应用。4.1.2.2因有异议送有资质实验室进行抽样检测,实验室应出具检测报告,确认符合本规范和有关技术原则规定,才干在施工中应用。4.1.2.3依法定程序批准进入市场新电气设备、器具和材料进场验收,除符合本规范规定外,尚应提供安装、使用、维修和实验规定等技术文献。4.1.2.4进口电气设备、器具和材料进场验收,除符合本规范规定外,尚应提供商检证明和中文质
9、量合格证明文献、规格、型号、性能检测报告以及中文安装、使用、维修和实验规定等技术文献。4.1.2.5经批准免检产品或认定名牌产品,当进场验收时,宜不做抽样检测。4.1.2.6开关、插座、接线盒和电扇及其附件应符合下列规定:4.1.2.6.1查验合格证,防爆产品有防爆标志和防爆合格证号,实行安全认证制度产品有安全认证标志:4.1.2.6.2外观检查:开关、插座面板及接线盒盒体完整、无碎裂、零件齐全,电扇无损坏,涂层完整,调速器等附件适配;4.1.2.6.3对开关、插座电气和机械性能进行现场抽样检测。检测规定如下:1)不同极性带电部件间电气间隙和爬电距离不不大于3mm;2)绝缘电阻值不不大于5MQ
10、:3)用自攻锁紧螺钉或自切螺钉安装,螺钉与软塑固定件旋合长度不不大于8mm,软塑固定件在经受10次拧紧退出实验后,无松动或掉渣,螺钉及螺纹无损坏现象;4)金属间相旋合螺钉螺母,拧紧后完全退出,重复5次仍能正常使用。4.1.2.6.4对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时,按批抽样送有资质实验室检测。4.1.3工序交接确认4.1.3.1照明开关、插座、电扇安装:吊扇吊钩预埋完毕:电线绝缘测试应合格,顶棚和墙面喷浆、油漆或壁纸等应基本完毕,才干安装开关、插座和电扇。4.1.3.2照明系统测试和通电试运营应按如下程序进行:4.1.3.2.1电线绝缘电阻测试前电线接续完毕;4.1.
11、3.2.2照明箱(盘)、灯具、开关、插座绝缘电阻测试在就位前或接线前完毕:4.1.3.2.3备用电源或事故照明电源作空载自动投切实验前拆除负荷,空载自动投切实验合格,才干做有载自动投切实验:4.1.3.2.4电气器具及线路绝缘电阻测试合格,才干通电实验:4.1.3.2.5照明全负荷实验必要在本条1、2、4完毕后进行。4.2开关、插座、电扇安装4.2.1主控项目4.2.1.1当交流、直流或不同电压级别插座安装在同一场合时,应有明显区别,且必要选取不同构造、不同规格和不能互换插座;配套插头应按交流、直流或不同电压级别区别使用。4.2.1.2插座接线应符合下列规定:4.2.1.2.1单相两孔插座,面
12、对插座右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座右孔与相线连接,左孔与零线连接;4.2.1.2.2单相三孔、三相四孔及三相五孔插座接地(PE)或接零(PEN)线接在上孔。插座接地端子不与零线端子连接。同一场合三相插座,接线相序一致。4.2.1.2.3接地(PE)或接零(PEN)线在插座间不串联连接。4.2.1.3特殊状况下插座安装应符合下列规定:4.2.1.3.1当接插有触电危险家用电器电源时,采用能断开电源带开关插座,开关断开相线:4.2.1.3.2潮湿场合采用密封型并带保护地线触头保护型插座,安装高度不低于1.5m。4.2.1.4照明开关安装应符合下列规定:4.2.
13、1.4.1同一建筑物、构筑物开关采用同一系列产品,开关通断位置一致,操作灵活、接触可靠;4.2.1.4.2相线经开关控制;民用住宅无软线引至床边床头开关。4.2.1.5吊扇安装应符合下列规定:4.2.1.5.1吊扇挂钩安装牢固,吊扇挂钩直径不不大于吊扇挂销直径,有防振橡胶垫:挂销防松零件齐全、可靠;4.2.1.5.2吊扇扇叶距地高度不不大于2.5m;4.2.1.5.3吊扇组装不变化扇叶角度,扇叶固定螺栓防松零件齐全;4.2.1.5.4吊杆间、吊杆与电机间螺纹连接,啮合长度不不大于20mm,紧固:4.2.1.5.5吊扇接线对的,当运转时扇叶无明显颤抖和异常声响。4.2.1.6壁扇安装应符合下列规
14、定:4.2.1.6.1壁扇底座采用尼龙塞或膨胀螺栓固定;尼龙塞或膨胀螺栓数量不少于2个,且直径不不大于8mm。固定牢固可靠;4.2.1.6.2壁扇防护罩扣紧,固定可靠,当运转时扇叶和防护罩无明显颤抖和异常声响。4.2.2普通项目4.2.2.1插座安装应符合下列规定:4.2.2.1.1当不采用安全型插座时,托儿所、幼儿园及小学等小朋友活动场合安装高度不不大于1.8m:4.2.2.1.2暗装插座面板紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁、无碎裂、划伤,装饰帽齐全;4.2.2.1.3车间及试(实)验室插座安装高度距地面不不大于0.3m特殊场合暗装插座不不大于O.15m同一室内插座安装高度一致;
15、4.2.2.1.4地插座面板与地面齐平或紧贴地面,盖板固定牢固,密封良好。4.2.2.2照明开关安装应符合下列规定:4.2.2.2.1开关安装位置便于操作,开关边沿距门框边沿距离0.150.2m,开关距地面高度1.3m拉线开关距地面高度23m,层高不大于3m时,拉线开关距项板不不大于100mm,拉线出口垂直向下:4.2.2.2.2相似型号并列安装及同一室内开关安装高度一致,且控制有序不错位。并列安装拉线开关相邻间距不不大于20mm。4.2.2.2.3暗装开关面板应紧贴墙面,四周无缝隙,安装牢固,表面光滑整洁、无碎裂、划伤,装饰帽齐全。4.2.2.3吊扇安装应符合下列规定:4.2.2.3.1涂层
16、完整,表面无划痕、无污染,吊杆上下扣碗安装牢固到位:4.2.2.3.2同一室内并列安装吊扇开关高度一致,且控制有序不错位。4.2.2.4壁扇安装应符合下列规定:4.2.2.4.1壁扇下侧边沿距地面高度不不大于1.8m4.2.2.4.2涂层完整,表面无划痕、无污染,防护罩无变形。4.3建筑物照明通电试运营4.3主控项目4.3.1照明系统通电,灯具回路控制应与照明配电箱及回路标记一致;开关与灯具控制顺序相相应,电扇转向及调速开关应正常。4.3.2公用建筑照明系统通电持续试运营时间应为24h,民用住宅照明系统通电持续试运营时间应为8h。所有照明灯具均应启动,且每2h记录运营状态1次,持续试运营时间内
17、无端障。5、成品保护5.1安装开关、插座时不得碰坏墙面,要保持墙面清洁。5.2开关、插座安装完毕后,不得再次进行喷浆,以保持面板清洁。5.3其他工种在施工时,不要碰坏和碰歪开关、插座。6、应注意质量问题6.1开关、插座面板不平整,与建筑物表面之间有缝隙,应调节面板后再拧紧固定螺丝,使其紧贴建筑物表面。6.2开关未断相线,插座相线、零线及地线压接混乱,应按规定进行改正。6.3多灯房间开关与控制灯具顺序不相应。在接线时应仔细分清各路灯具导线,依次压接,并保证开关方向一致。6.4固定面板螺丝不统一(有一字和十字螺丝)。为了美观,应选用统一螺丝。6.5同一房间开关、插座安装高度之差超过容许偏差范畴,应
18、及时改正。6.6铁管进盒护口脱落或漏掉。安装开关、插座接线时,应注意把护口带好。6.7开关、插座面板已经上好,但盒子过深(不不大于2.5cm),未加套盒解决,应及时补上。6.8开关、插销箱内拱头接线,应改为鸡爪接导线总头,再分支导线接各开头或插座端头。或者采用1C安全型压线帽压接总头后,再分支进行导线连接。7、质量记录7.1各型开关、插座及绝缘导线产品合格证。7.2开关、插座安装工程、预检、自检、互检记录。7.3设计变更洽商记录、竣工图。7.4电气绝缘电阻测试记录。7.5电气照明器具及其配电箱(盘)安装分项工程质量检查评估记录。8、安全环保办法8.1安装照明线路时,不得直接在板条天棚或隔声板上
19、行走或堆放材料;因作业需要行走时,必要在大楞上铺设脚手板;天棚内照明应采用36V低压电源。8.2在脚手架上作业,脚手板必要满铺,不得有空隙和探头板。使用料具,应放人工具袋随身携带,不得投掷。8.3在平台、楼板上用人力弯管器煨弯时,应背向楼心,操作时面部要避开。大管径管子灌沙煨管时,必要将沙子用火烘干后灌人。用机械敲打时,下面不得站人,人工敲打上下要错开,管子加热时,管口前不得有人停留。8.4管子穿带线时,不得对管口呼唤、吹气,防止带线弹出。二人穿线,应配合协调,一呼一应。高处穿线,不得用力过猛。8.5钢索吊管敷设,在断钢索及卡固时,应防止钢索头扎伤。绷紧钢索应用力适度,防止花篮螺栓折断。8.6使用套管机、电砂轮、台钻、手电钻时,应保证绝缘良好,并有可靠接零接地。漏电保护装置敏捷有效。
