机房设计标准规范.doc

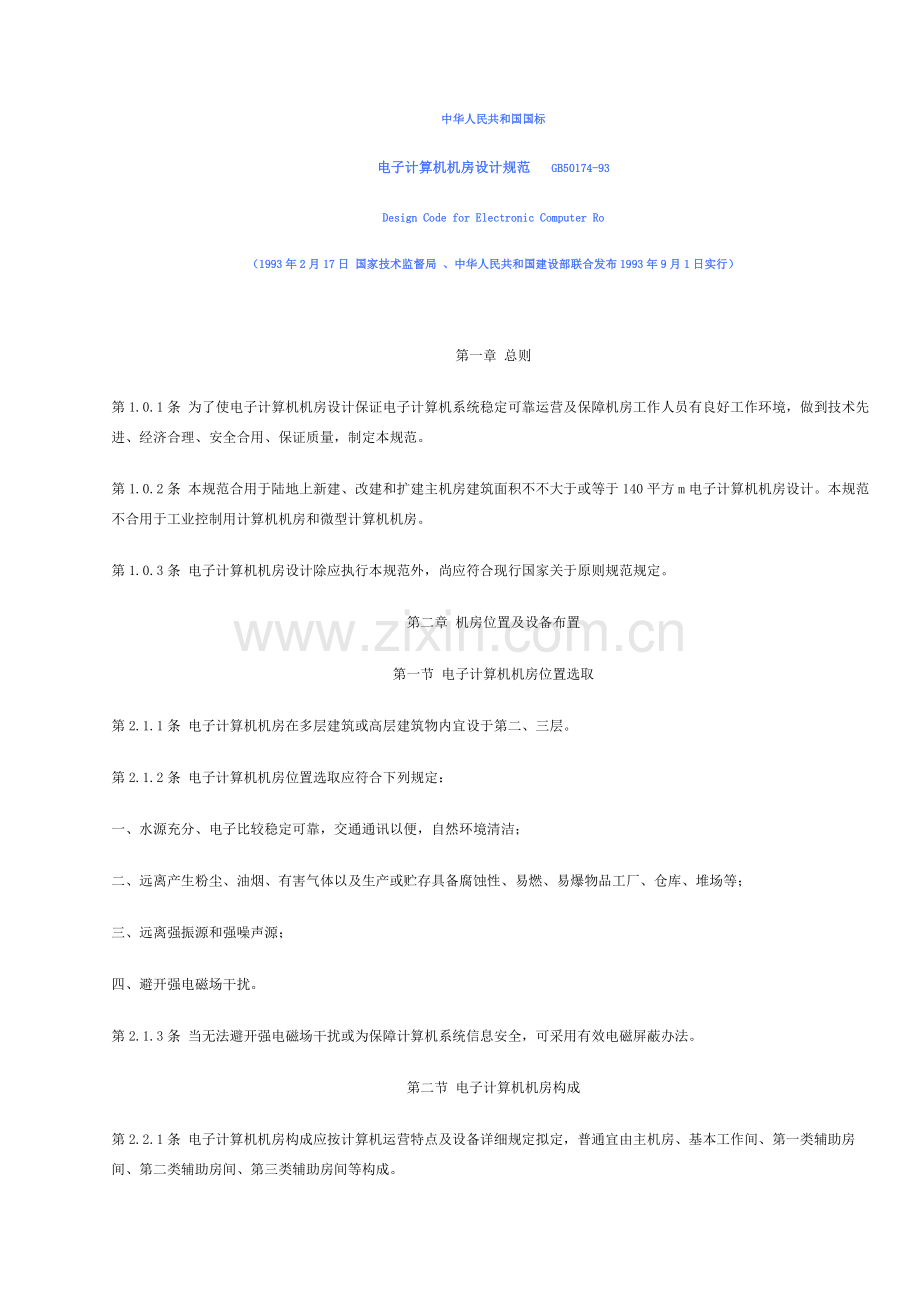

中华人民共和国国标电子计算机机房设计规范 GB50174-93Design Code for Electronic Computer Ro（1993年2月17日 国家技术监督局 、中华人民共和国建设部联合发布1993年9月1日实行）第一章 总则第1.0.1条 为了使电子计算机机房设计保证电子计算机系统稳定可靠运营及保障机房工作人员有良好工作环境，做到技术先进、经济合理、安全合用、保证质量，制定本规范。第1.0.2条 本规范合用于陆地上新建、改建和扩建主机房建筑面积不不大于或等于140平方m电子计算机机房设计。本规范不合用于工业控制用计算机机房和微型计算机机房。第1.0.3条 电子计算机机房设计除应执行本规范外，尚应符合现行国家关于原则规范规定。第二章 机房位置及设备布置第一节 电子计算机机房位置选取第2.1.1条 电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。第2.1.2条 电子计算机机房位置选取应符合下列规定：一、水源充分、电子比较稳定可靠，交通通讯以便，自然环境清洁；二、远离产生粉尘、油烟、有害气体以及生产或贮存具备腐蚀性、易燃、易爆物品工厂、仓库、堆场等；三、远离强振源和强噪声源；四、避开强电磁场干扰。第2.1.3条 当无法避开强电磁场干扰或为保障计算机系统信息安全，可采用有效电磁屏蔽办法。第二节 电子计算机机房构成第2.2.1条 电子计算机机房构成应按计算机运营特点及设备详细规定拟定，普通宜由主机房、基本工作间、第一类辅助房间、第二类辅助房间、第三类辅助房间等构成。第2.2.2条 电子计算机机房使用面积应依照计算机设备外形尺寸布置拟定。在计算机设备外形尺寸不完全掌握状况下，电子计算机机房使用面积应符合下列规定：一、主机房面积可按下列办法拟定：1.当计算机系统设备已选型时，可按下式计算：A=KS （2.2.2-1）式中A-计算机主机房使用面积（m2）；K-系数，取值为57；S-计算机系统及辅助设备投影面积（m2）。2.当计算机系统设备尚未选型时，可按下式计算：A=KN （2.2.2-1）式中K-单台设备占用面积，可取4.55.5（m2v/台）；N-计算机主机房内所有设备总台数。二、基本工作间和第一类辅助房间面积总和，宜等于或不不大于主机房面积1.5倍。三、上机准备室、外来顾客工作室、硬件及软件人员办公室等可按每人3.5m24m2计算。第三节 设备布置第2.3.1条 计算机设备宜采用分区布置，普通可分为主机区、存贮器区、数据输入区、数据输出区、通信区和监控制调度区等。详细划分可依照系统配备及管理而定。第2.3.2条 需要经常监视或操作设备布置应便利操作。第2.3.3条 产生尘埃及废物设备应远离对尘埃敏感设备，并宜集中布置在接近机房回风口处。第2.3.4条 主机房内通道与设备间距离应符合下列规定：一、两相对机柜正面之间距离不应不大于1.5m；二、机柜侧面（或不用面）距墙不应不大于0.5m，当需要维修测试时，则距墙不应不大于1.2m；三、走道净宽不应不大于1.2m。第三章 环境条件第一节 温、湿度及空气含尘浓度第3.1.1条 主机房、基本工作间内温、湿度必要满足计算机设备规定。第3.1.2条 电子计算机机房内温、湿度应满足下列规定：一、开机时电子计算机机房内温、湿度，应符合表3.1.2-1规定。表3.1.2-1 开机时电子计算机机房温、湿度级 别 项 目 A 级B 级夏 季冬 季全 年温 度 23 2 20218-28相对湿度 45%-65%40%-70%温度变化率 5h 并不得结露10/h 并不得结露二、停机时电子计算机机房内温、湿度，应符合表3.1.2-2规定表3.1.2-2 停机时电子计算机机房温、湿度项 目A 级B 级温 度5-355-35相对湿度40%-70%20%-80%温度变化率5/h并不得结露10/h并不得结露第3.1.3条 开机时主机房温、湿度应执行A级，基本工作间可依照设备规定按A、B两级执行，其他辅助房间应按工艺规定拟定。第3.1.4条 记录介质库温、湿度应符合下列规定：一、惯用记录介质库温、湿度应与主机房相似；二、其他记录介质库规定应按表3.1.4采用。表3.1.4 记录介质库温、湿度品 种卡片纸带磁 带磁 盘长期保存已记录未记录已记录未记录温 度5-4018-280-4018-280-40相对湿度30%-70%40%-70%20%-80%20%-80%磁场强度3,200A/m4,000A/m3,200A/m4,000A/m第3.1.5条 主机房内空气含尘浓度，在表态条件下测试，每升空气中不不大于或等于0.5m尘粒数，应少于18,000粒。第二节 噪声、电磁干扰、振动及静电第3.2.1条 主机房内噪声，在计算机系统停机条件下，在主操作员位置测量应不大于68dB（A）。第3.2.2条 主机房内无线电干扰场强，在频率为0.151,000MHz时，不应不不大于126dB。第3.2.3条 主机房内磁场干扰环境场强不应不不大于800A/m。第3.2.4条 在计算机系统停机条件下主机房地板表面垂直及水平向振动加速度值，不应不不大于500mm/s2。第3.2.5条 主机房地面及工作台面静电泄漏电阻，应符合现行国标计算机机房用活动地板技术条件规定。第3.2.6条 主机房内绝缘体静电电位不应不不大于1kV。第四节 室内装饰第4.4.1条 主机房室内装饰应选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小材料，并应符合下列规定：一、墙壁和顶棚表面应平整，减少积灰面，并应避免眩光。如为抹灰时应符合高档抹灰规定。二、应铺设活动地板。活动地板应符合现行国标计算机机房用活动地板技术条件规定。敷设高度应按实际需要拟定，宜为200350mm。三、活动地板下地面和四壁装饰，可采用水泥砂浆抹灰。地面材料应平整、耐磨。当活动地板下空间为静压箱时，四壁及地面均应选用不起尘、不易积灰、易于清洁饰面材料。四、吊顶宜选用不起尘吸声材料，如吊顶以上及作为敷设管线用时，其四壁应抹灰，楼板底面应清理干净；当吊顶以上空间为静压箱时，则顶部和四壁均应抹灰，并刷不易脱落涂料，其管道饰面，亦应选用不起尘材料。第4.4.2条 基本工作间、第一类辅助房间室装饰应选用不起尘、易清洁材料。墙壁和顶棚表面应平整，减少积灰面。装饰材料可依照需要采用防静电办法。地面材料应平整、耐磨、易除尘。第4.4.3条 主机房和基本工作间内门、观测窗、管线穿墙等接缝处，均应采用密封办法。第4.4.4第 电子计算机机房室内色调应淡雅柔和。第4.4.5条 当主机房和基本工作间设有外窗时，宜采用双层金属密闭窗，并避免阳光直射。当采用铝合金窗时，可采用单层密闭窗，但玻璃应为中空玻璃。第4.4.6条 当主机房内设有用水设备时，应采用有效防止给排水漫溢和渗漏办法。第五节 噪声及振动控制第4.5.1条 主机房应远离噪声源。当不能避免时，应采用消声和隔声办法。第4.5.2条 主机房内不适当设立高噪声空调设备。当必要设立时，应采用有效隔声办法。第4.5.3条 当第二类辅助房间内有强烈振动设备时，设备及其通往主机房管道，应采用隔振办法。第五章 空气调节第一节 普通规定第5.1.1 主机房和基本工作间，均应设立空气调节系统。第5.1.2条 当主机房和其他房间空调参数不同步，宜分别设立空调系统。第二节 热湿负荷计算第5.2.1条 计算机和其他设备散热量应按产品技术数据进行计算。第5.2.2条 电子计算机机房空调热湿负荷应涉及下列内容：一、计算机和其他设备散热；二、建筑围护构造传热；三、太阳辐射热；四、人体散热、散湿；五、照明装置散热；六、新风负荷。第三节 气流组织第5.3.1条 主机房和基本工作间空调系统气流组织，应依照设备对空调规定、设备自身冷却方式、设备布置密度、设备发热量以及房间温湿度、室内风速、防尘、消声等规定，并结合建筑条件综合考虑。第5.3.2条 气流组织形式应按计算机系统规定拟定，当未提出明确规定期，可按表表5.3.2 气流组织、风口及送风温差气流组织下送上回上送上回（或侧回）侧送侧回送风口1.带可调多叶阀格栅风口2.条形风口（带有条形风口活动地板） 3.孔板1.散流器2.带扩散板风口3.孔板4.百叶风口5.格栅风口1.百叶风口2.格栅风口回风口1.格栅风口2.百叶风口3.网板风口4.其他风口送风温差4-6送风温度应高于室内空气露点温度4-66-85.3.2选用。对设备布置密度大、设备发热量大主机房宜采用活动地板下送上回方式。第5.3.3条 采用活动地板下送风时，出口风速不应不不大于3m/s，送风气流不应直对工作人员。第四节 系统设计第5.4.1条 电子计算机机房规定空调房间宜集中布置；室内温、湿度规定相近房间，宜相邻布置。第5.4.2条 主机房不适当设采暖散热器。如设散热器必要采用严格防漏办法。第5.4.3条 电子计算机机房风管及其他管道保温和消声材料及其粘结剂，应选用非燃烧材料或难燃烧材料。冷表面需作隔气保温解决。采用活动地板下送风方式时，楼板应采用保温办法。第5.4.4条 风管不适当穿过防火墙和变形缝。如必要穿过时，应在穿过防火墙处设防火阈；穿过变形缝处，应在两侧设防火阀。防火阈应既可手动又能自控。穿过防火墙、变形缝风管两侧各2m范畴内风管保温材料，必要采用非燃烧材料。第5.4.5条 空调系统应设消声装置。第5.4.6条 主机房必要维持一定正压。主机房与其他房间、走廊间压差不应不大于4.9Pa，与室外静压差不应不大于9.8Pa。第5.4.7条 空调系统新风量应取下列三种中最大值：一、室内总送风量5%；二、按工作人员每人40m3/h；三、维持室内正压所需风量。第5.4.8条 主机房空调送风系统，应设初效、中效两级空气过滤器，中效空气过滤器计数效率应不不大于80%，未级过滤装置宜设在正压端或送风口。第5.4.9条 主机房在冬季需送冷风时，可取室外新风作冷源。第5.4.10条 电子计算机机房空气调节控制装置应满足电子计算机系统对温度、湿度以及尘对正压规定。第五节 设备选取第5.5.1条 空调设备选用应符合运营可靠、经济和节能原则。第5.5.2条 空调系统和设备选取应依照计算机类型、机房面积、发热量及对温、湿度和空气含尘浓度规定综合考虑。第5.5.3条 空调冷冻设备宜采用带风冷冷凝器空调机。当采用水冷机组时，对冷却水系统冬季应采用防冻办法。第5.5.4条 空调和制冷设备宜选用高效、低噪声、低振动设备。第5.5.5条 空调制冷设备制冷能力，应留有15%-20%余量。第5.5.6条 当计算机系统需长期持续运营时，空调系统应有备用装置。第六章 电气技术第一节 供配电第6.1.1条 电子计算机机房用电负荷级别及供电规定庆按现行国标供配电系统设计规范规定执行。第6.1.2条 电子计算机供电电源质量依照电子计算机性能、用途和运营方式（与否联网）等状况，可划分为A、B、C三级（见表6.1.2）。表6.1.2 供电电源质量分级项目ABC稳态电压偏移范畴（%）25+7-13稳态频率偏移范畴（Hz）0.20.51电压波形畸变率（%）3-55-88-10容许断电持续时间（ms）0-44-200200-1,500第6.1.3条 电子计算机机房供配电系统应考虑计算机系统有扩散、升级等也许性，并应预留备用容量。第6.1.4条 电子计算机机房宜由专用电力变压器供电。第6.1.5条 机房内其他电力负荷不得由计算机主机电源和不间断电源系统供电。主机房内宜设立专用动力配电箱。第6.1.6条 当电子计算机供电规定具备下列状况之一时，应采用交流不间断电源系统供电。一、对供电可靠性规定较高，采用备用电源自动投入方式或柴油发电机组应急自启动方式等仍不能满足规定期：二、普通稳压稳频设备不能满足规定期；三、需要保证顺序断电安全停机时；四、电子计算机系统实时控制时；五、电子计算机系统联网运营时。第6.1.7条 当采用表态交流不间断电源设备时，应按现行国标供配电系统设计规范和现行关于行业原则规定规定，采用限制谐波分量办法。第6.1.8条 当都市电网电源质量不能满足电子计算机供电规定期，应依照详细状况采用相应电源质量改进办法和隔离防护办法。第6.1.9条 电子计算机机房低压配电系统应采用频率50Hz、电压220/380VTN-S或TN-C-S系统。电子计算机主机电源系统应按设备规定拟定。第6.1.10条 单相负荷应均匀地分派在三相线路上，并应使三相负荷不平衡度不大于20%。第6.1.11条 电子计算机电源设备应接近主机房设备。第6.1.11条 电子计算机机房电源进线应按现行国标建筑防雷设计规范采用防雷办法。电子计算机机房电源应采用地下电缆进线。当不得不采用架空进线时，在低压架空电源进线处或专用电力变压器低压配电母线处，应装设低压避雷器。第6.1.13条 主机房内应分别设立维修和测试用电源插座，两者应有明显区别标志。测试用电源插座应由计算机主机电源系统供电。其他房间内应恰当设立维修用电源插座。第6.1.14条 主机房内活动地板下部低压配电线路宜采用铜芯屏蔽导线或铜芯屏蔽电缆。第6.1.15条 活动地板下部电源线应尽量远离计算机信号线,并避免并排敷设.当不能避免时，应采用相应屏蔽办法。第二节 照明第6.2.1条 电子计算机机房照明照度原则应符合下列规定：一、主机房平均照度可按200、300、500lx取值；二、基本工作间、第一类辅助房间平均照度可按100、150、200lx取值。三、第二、三类辅助房间应按现行照明设计原则规定取值。第6.2.2条 电子计算机机房照度原则取值应符合下列规定：一、间歇运营机房取低值；二、持续运营机房取中值；三、持续运营机房取高值；四、无窗建筑机房取中值或高值。第6.2.3条 电子计算机机房眩光限制原则可按表6.2.3分为三级。表6.2.3 眩光限制级别眩光限制级别眩光限度合用场合无眩光主机房、基本工作间有轻微眩光第一类辅助房间有眩光感觉第二、三类辅助房间第6.2.4条 直接型灯具遮光角不应不大于表6.2.4规定。表6.2.4 直接型灯具最小遮光角光源种类光源平均亮度（x103cd/m2）眩光限制级别遮光角管状荧光灯500、20第6.2.5条 主机房、基本工作间宜采用下列办法限制工作面上反射眩光和作业面上光幕反射。一、使视觉作业不处在照明光源与眼睛形成镜面反射角上；二、采用发光表面积大、亮度低、光扩散性能好灯具；三、视觉作业处家具和工作房间内应采用无光泽表面。第6.2.6条 工作区内普通照明均匀度（最低照度与平均照度之比）不适当不大于0.7。非工作区照度不适当低于工作区平均照度1/5。第6.2.7条 电子计算机机房内应设立备用照明，其照度宜为普通照明1/10。备用照明宜为普通照明一某些。第6.2.8条 电子计算机机房应设立疏散照明和安全出口标志灯，其照度不应低于0.51X。第6.2.9条 电子计算机机房照明线路宜穿钢管暗敷或在吊顶内穿钢管明敷。第6.2.10条 大面积照明场合灯具宜分区、分段设立开关。第6.2.11条 技术夹层内应设照明，采用单独支路或专用配电箱（盘）供电。第三节 静电防护第6.3.1条 基本工作间不用活动地板时，可铺设导静电地面，导静电地面可采用导电胶与建筑地面粘牢，导静电地面体积电阻率均应为1.0107 1.01010cm，其导电性能应长期稳定，且不易发尘。第6.3.2条 主机房内采用活动地板可由钢、铝或其他阻燃性材料制成。活动地板表面应是导静电，禁止暴露金属某些。单元活动地板系统电阻应符合现行国标计算机机房用活动地板技术条件规定。第6.3.3条 主机房内工作台面及坐椅垫套材料应是导静电，其体积电阻率应为1.0107 1.01010cm。第6.3.4条 主机房内导体必要与大地作可靠联接，不得有对地绝缘孤立导体。第6.3.5条 导静电地面、活动地板、工作台面和坐椅垫套必要进行静电接地。第6.3.6条 静电接地连接线应有足够机械强度和化学稳定性.导静电地面和台面采用导电胶与接地导体粘接时,其接触面积不适当不大于10cm2。 第6.3.7条 静电接地可以经限流电阻及自己连接线与接地装置相连，限流电阻阻值宜为1M。第四节 接地第6.4.1条 电子计算机机房接地装置设立应满足人身安全及电子计算机正常运营和系统设备安全规定。第6.4.2条 电子计算机机房应采用下列四种接地方式：一、交流工作接地，接地电阻不应不不大于4；二、安全工作接地，接地电阻不应不不大于4；三、直流工作接地，接地电阻应按计算机系统详细规定拟定；四、防雷接地，应按现行国标建筑防雷设计规范执行。第6.4.3条 交流工作接地、安全保护接地、直流工作接地、防防雷接地等四种接地宜共用一组接地装置，其接地电阻按其中最小值拟定；若防雷接地单独设立接地装置时，别的三种接地宜共用一组接地装置，其接地电阻不应不不大于其中最小值，并应按现行国原则建筑防雷设计规范规定采用防止反击办法。第6.4.4条 对直流工作接地有特殊规定需单独设立接地装置电子计算机系统，其接地电阻值及与其他接地装置接地体之间距离，应按计算机系统及关于规定规定拟定。第6.4.5条 电子计算机系统接地应采用单点接地并宜采用等电位办法。第6.4.6条 当各种电子计算机系统共用一组接地装置时，宜将各电子计算机系统分别采用接地线与接地体连接。第七章 给水排水第一节 普通规定第7.1.1条 与主机房无关给排水管道不得穿过主机房。第7.1.2条 主机房内设备需要用水时，其给排水干管应暗敷，引入支管宜暗装。管道穿过主机房墙壁和楼板处，应设立套管，管道与套管之间应采用可靠密封办法。第7.1.3条 主机房内如设有地漏，地漏下应加设水封装置，并有防止水封破坏办法。第7.1.4条 电子计算机机房内给排水管道应采用难燃烧材料保温。第二节 系统和管材第7.2.1条 电子计算机机房应依照设备、空调、生活、消防等对水质、水温、水压和水量不同规定分别设立循环和直流给水系统。第7.2.2条 循环冷却水系统应按关于规范进行水质稳定计算，并采用有效防蚀、防腐、防垢及杀菌办法。第7.2.3条 电子计算机机房内给排水管道必要有可靠防渗漏办法，暗敷给水管道宜用无缝钢管，管道连接宜用焊接。第7.2.4条 循环冷却水管可采用工程塑料管或镀锌钢管。第八章 消防与安全第一节 普通规定第8.1.1条 电子计算机主机房、基本工作间应设二氧化碳或卤代烷灭火系统，并应按现行关于规范规定执行。第8.1.2条 电子计算机机房应设火灾自动报警系统，并应符合现行国标火灾自动报警系统设计规范规定。第8.1.3条 报警系统和自动灭火系统应与空调、通风系统联锁。空调系统所采用电加热器，应设立无风断电保护。第8.1.4条 电子计算机机房安全设计，除执行本章规定外，尚应符合现行国标计算站场地安全规定规定。第8.1.5条 电子计算机用于非常重要场合或发生灾害后导致非常严重损失电子计算机机房，在工程设计中必要采用相应技术办法。第二节 消防设施第8.2.1条 凡设立二氧化碳或卤代烷固定灭火系统及火灾探测器电子计算机机房，其吊顶上、下及活动地板下，均应设立探测器和喷嘴。第8.2.2条 主机房宜采用感烟探测器。当设有固定灭火系统时，应采用感烟、感温两种探测器组合。第8.2.3条 当主机房内设立空调设备时，应受主机房内电源切断开关控制。机房内电源切断开关应接近工作人员操作位置或重要出入口。第三节 安全办法第8.3.1条 主机房出口应设立向疏散方向启动且能自动关闭门。并应保证在任何状况下都能从机房内打开。第8.3.2条 凡设有卤代烷灭火装置电子计算机机房，应配备专用空气呼吸器或氧气呼吸器。第8.3.3条 电子计算机机房内存储废弃物应采用有防火盖金属容器。第8.3.4条 电子计算机机房内存储记录介质应采用金属柜或其他能防火容器。第8.3.5条 依照主机房重要性，可设警卫室或保安设施。第8.3.6条 电子计算机机房应有防鼠、防虫办法。附录一 名词解释名词解释 附表1.1本规范用名词解 释电子计算机机房主机房、基本工作间、第一辅助房间、第二类辅助房间及第三类辅助房间总称主机房计算机主机、操作控制台和重要外部设备（磁盘机、磁带机、软盘输入机、激光打印机、宽行打印机、绘图机、通信控制器、监视器等)安装场地基本工作间用于完毕信息解决过程和必要技术作业处所。其中涉及：终端室、数据录入室、通信机室、已记录磁介质库、已记录纸介质库等第一类辅助房间直接为计算机硬件维修、软件研究服务处所。其中涉及：硬件维修室、软件分析修改室、仪器仪表室、备件库、随机资料室、未记录磁介质库、示记录纸介质库、硬件人员办公室、软件人员办公室、上机准备室和外来顾客工作室等第二类辅助房间为保证电子计算机机房达到各项工艺环境规定所必须各公用专业技术用房。其中涉及：变压器室、高低压配电室、不间断电源室、蓄电池室、发电机室、空调器室、灭火器材室和安全保卫控制室等第三类辅助房间用于生活、卫生等目辅助某些。涉及：更衣室、休息室、缓冲间和盥洗室等。表态条件电子计算机机房空调系统处在正常运营状态，电子计算机系统已安装，室内没有生产人员状况计算机系统停机条件下主机房内空调系统和不间断供电电源系统均在正常运营，而计算机系统不工作状态附录二 本规范用词阐明1. 为便于在执行本规范条文时区别对待，对规定严格限度不同用词阐明如下：1. 表达很严格，非这样做不可：正面词采用“必要”；反面词采用“禁止”；2. 表达严格，在正常状况下均应这样做：正面词采用“应”；么面词采用“不应”或“不得”。3. 表达容许稍有选取，在条件允许时一方面应这样做：正面词采用“宜”或“可”；反面词采用“不适当”。二、条文中指定应按其他关于原则、规范执行时，写法为“应符合规定”或“应按规定（或规定）执行”。
