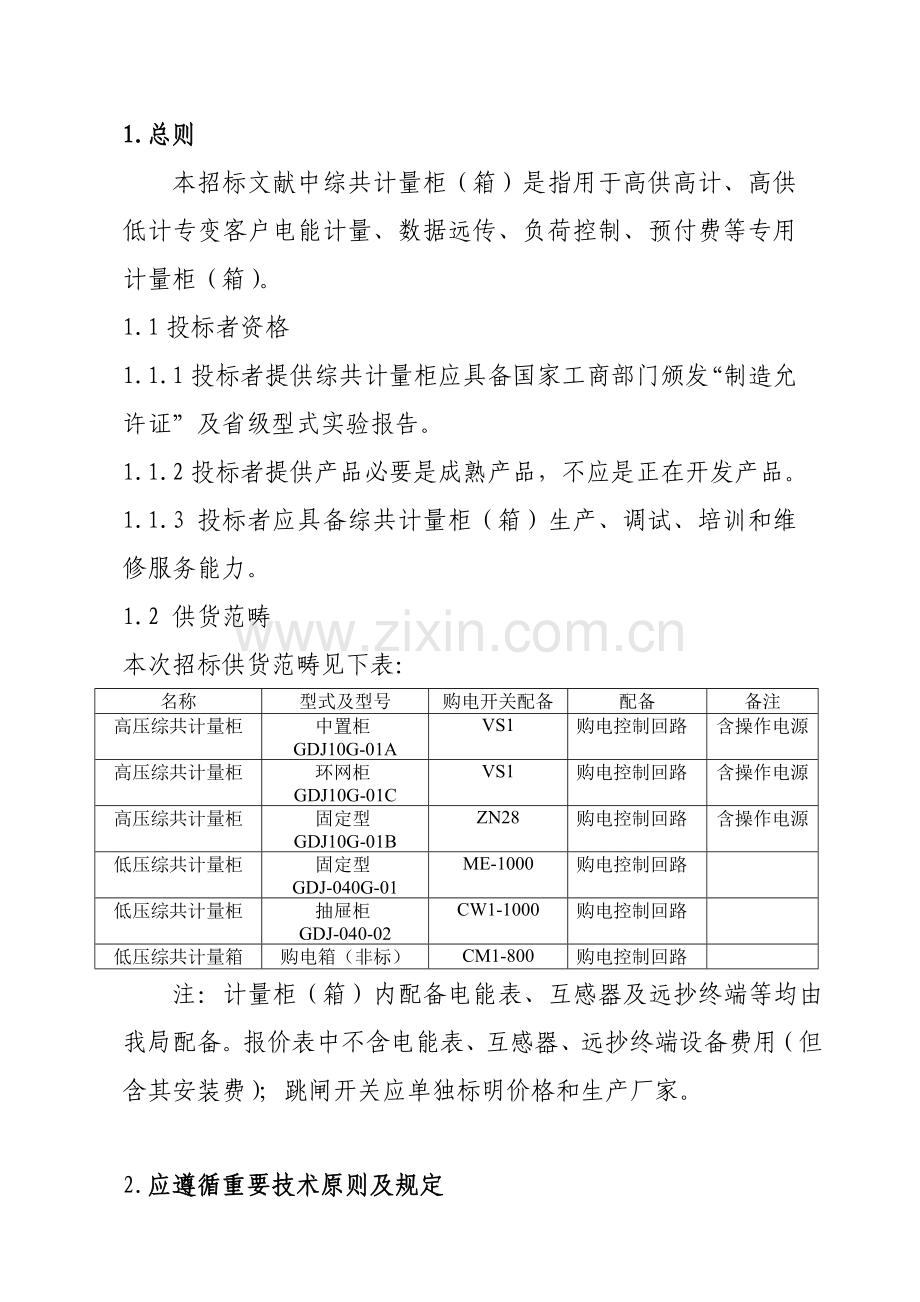

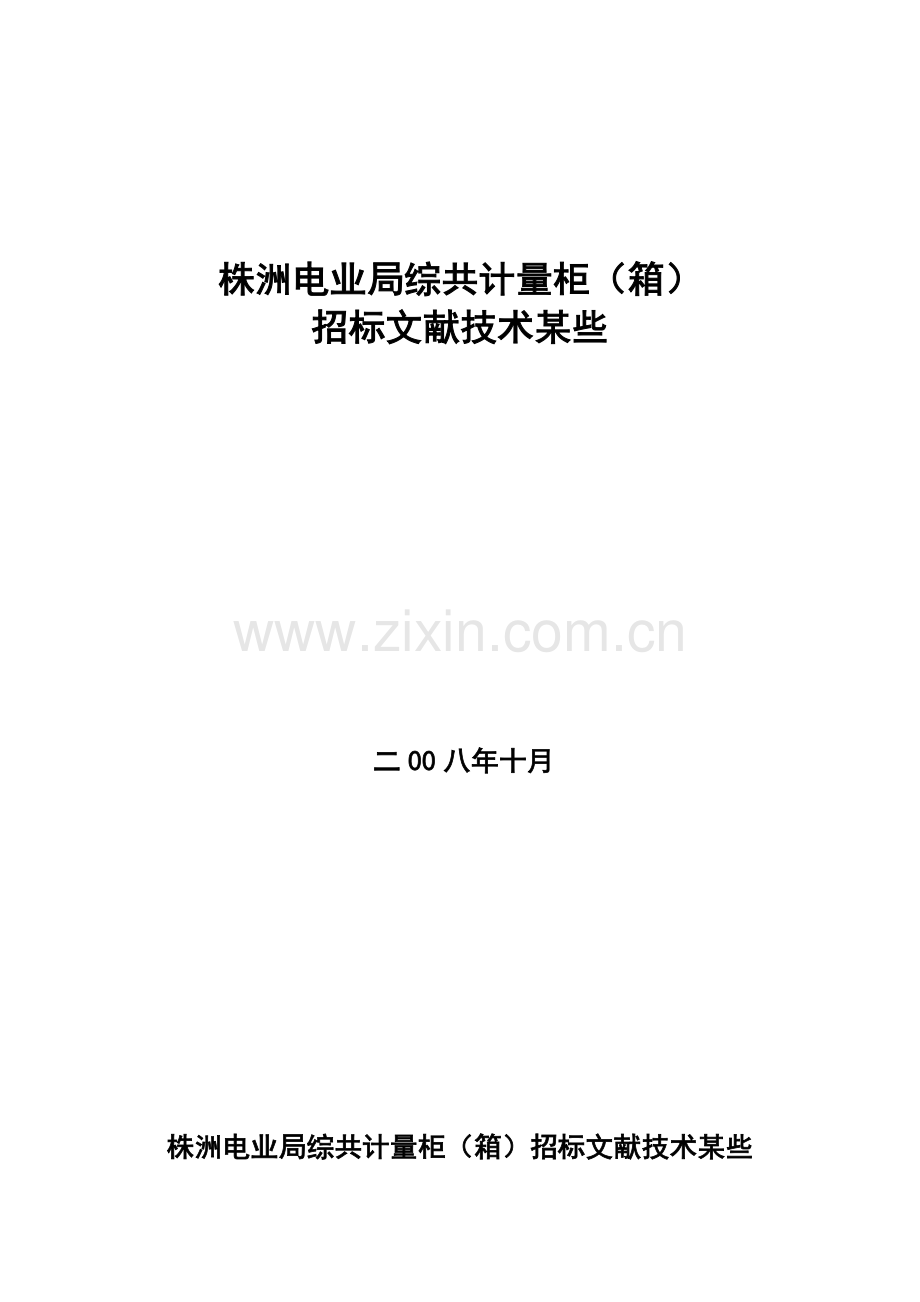

株洲电业局综共计量柜（箱）招标文献技术某些 二00八年十月株洲电业局综共计量柜（箱）招标文献技术某些1.总则本招标文献中综共计量柜（箱）是指用于高供高计、高供低计专变客户电能计量、数据远传、负荷控制、预付费等专用计量柜（箱）。1.1投标者资格1.1.1投标者提供综共计量柜应具备国家工商部门颁发“制造允许证”及省级型式实验报告。1.1.2投标者提供产品必要是成熟产品，不应是正在开发产品。1.1.3 投标者应具备综共计量柜（箱）生产、调试、培训和维修服务能力。1.2 供货范畴本次招标供货范畴见下表：名称型式及型号购电开关配备配备备注高压综共计量柜中置柜GDJ10G-01AVS1购电控制回路含操作电源高压综共计量柜环网柜GDJ10G-01CVS1购电控制回路含操作电源高压综共计量柜固定型GDJ10G-01BZN28购电控制回路含操作电源低压综共计量柜固定型GDJ-040G-01ME-1000 购电控制回路低压综共计量柜抽屉柜GDJ-040-02CW1-1000购电控制回路低压综共计量箱购电箱（非标）CM1-800购电控制回路注：计量柜（箱）内配备电能表、互感器及远抄终端等均由我局配备。报价表中不含电能表、互感器、远抄终端设备费用（但含其安装费）；跳闸开关应单独标明价格和生产厂家。2.应遵循重要技术原则及规定GB/T169341997电能计量柜3.技术规定 下列规定未提及应符合本招标文献所列规范与原则规定。3.1使用条件3.1.1环境温度：-5C+40 C3.1.2相对湿度：+20 C时，不应高于90%；+40 C时，不应高于50%。3.1.3倾斜度：对柜壳体不应超过3 ；对电能表不应超过1 。3.2外壳外壳应采用金属材料封闭式构造，其外形及构造应与其相邻高、低压开关成套设备协调配合。外壳和各功能单元隔板材料选用敷铝锌钢板。3.3防护级别综共计量柜（箱）外壳为IP4X，隔板为IP2X。3.4绝缘水平满足GB/T1693419977.3.7和7.3.8规定。3.5电气设备和导电体温升应符合GB/T1693419977.3.3规定。3.6计量电流互感器 A、电能表及其她设备，应分别接于各自专用二次绕组。 B、计量电路，应先经计量专用接线盒后再接入电能表。3.7计量电压互感器 A、电能表及其她设备，应分别接于各自专用二次绕组。 B、综共计量柜计量互感器二次侧不应装设熔断器（自动开关）和串接隔离开关辅助触头；计量互感器柜出线侧可以装设迅速熔断器（自动开关），但不应串接隔离开关辅助触头。 C、计量电路，应先经计量专用接线盒后再接至电能表。 D、计量电路不应作为辅助单元供电电源。3.8二次电路铜导线截面积 A、计量单元电流电路导线截面积不应不大于4mm2；电压电路导线截面积不应不大于2.5mm2 B、辅助单元控制、信号等导线截面积不应不大于1.5mm2。3.9二次电路导线外皮颜色应采用 A相为黄色；B相为绿色；C相为红色；零线为黑色；接地线为黄和绿双色。3.10二次电路和导线线中间不应有接头，多股导线端头应搪锡。3.11电气接地应符合GB 3906、GB 7251及JB 5777.2规定。3.12电气安全防护距离应满足GB 3906、GB 7251、JB 5777.2和7.3.6规定。3.13综共计量柜应采用机械闭锁方式，可靠满足“五防”规定，并符合高、低压开关柜闭锁装置技术条件规定。3.14仪表观测窗应采用厚4mm无色透明玻璃，其面积应满足抄表和监视规定。3.15综共计量柜内应设立观测和检修用照明灯具。3.16可移动部件与固定某些间联接导线中间不应有接头；经常需要拆卸部件联接导线，应留有恰当裕度。3.17电能表安装高度及间距 A、电能表距地面不应低于600mm； B、电能表与电能表之间水平间距不应不大于80mm； C、电能表与实验盒之间垂直间距不应不大于40mm； D、实验盒与周边壳体构造件之间间距不应不大于40mm；3.18壳体和机械组件应具备足够机械强度，在储运、安装、操作、检修时不应发生有害变形。3.19柜式构造综共计量柜顶部应设立吊装用挂环。3.20综共计量柜应做出厂检查和型式检查。3.21综共计量柜分电能计量、远抄终端（负控终端）、开关及母线三某些，电能计量装置、远抄终端（负控终端）要单独成室。3.22综共计量柜（箱）中购电控制回路必要满足株洲电业局远程购电系统功能和通信规定（见图纸）。3.23高压综共计量柜中装设单相TV作为操作电源，保证远抄设备工作电源可靠。3.24对远抄终端（负控终端）应保证操作面板可操作性和可视性。3.25具备安全、可靠、完善防窃电功能。柜门安装株洲电业局计量专用磁性锁，3.26高压综共计量柜以GZS1型中置柜和HXGN型环网柜为主，外形尺寸分别为800mm1500mm2300mm、800mm900mm2300mm。屏内跳闸开关采用VS1型真空开关；操作电源TV变比10/0.22kV、二次容量400VA、数量1只。3.27低压计量柜外形以GGD型为主，外型尺寸为600mm600mm2200mm。跳闸开关采用ME型空气开关，配电动操作机构，操作电源取自本柜低压进线电源。3.28 计量柜（箱）应具备规范铭牌标志。综共计量柜面板上应有模仿接线。3.29 综共计量柜先后两面应装有带电显示屏，能有效反映回路带电状况。3.30 高压综共计量柜（箱）应有防止因本柜组件故障殃及相邻高压开关柜办法。3.31综共计量柜（箱）内所有电器元件均需采用全工况设备。 3.32实验规定提供出厂实验报告，型式实验报告。3.33提供所采用开关厂家、型号、技术参数等资料。4. 标志4.1 产品铭牌上应标示下列项目 a）制造厂名及注册商标； b）负责定点单位名称； c）产品名称； d）型号及合用于电力顾客类别； e)额定电压、额定电流和互感器变化（指整体式电能计量柜和计量互感器柜）； f）重量； g）出厂编号； h）出厂日期4.2产品包装箱标志应标示下列项目： a）制造厂名； b）产品名称 c）型号及合用于电力顾客类别； d）收货单位名称、地址及运送到站名称； e）包装箱尺寸及运送重量； f）按GB 191规定绘写运送用图形和文字标志。5、应标示下列项目及文献资料 装箱文献资料一式两份应随箱提交顾客。项目为：a） 装箱清单；b） 安装使用阐明书；c） 电气原理图和安装接线图；d） 出厂检查单和检查合格证。6、运送和贮存应按JB 3084规定进行。7、售后服务a)提供计量屏（柜）与整个工程其她设备连接配套工作。b)提供设备故障抢修服务，发生设备故障引起停电必要在1小时内赶赴现场。
