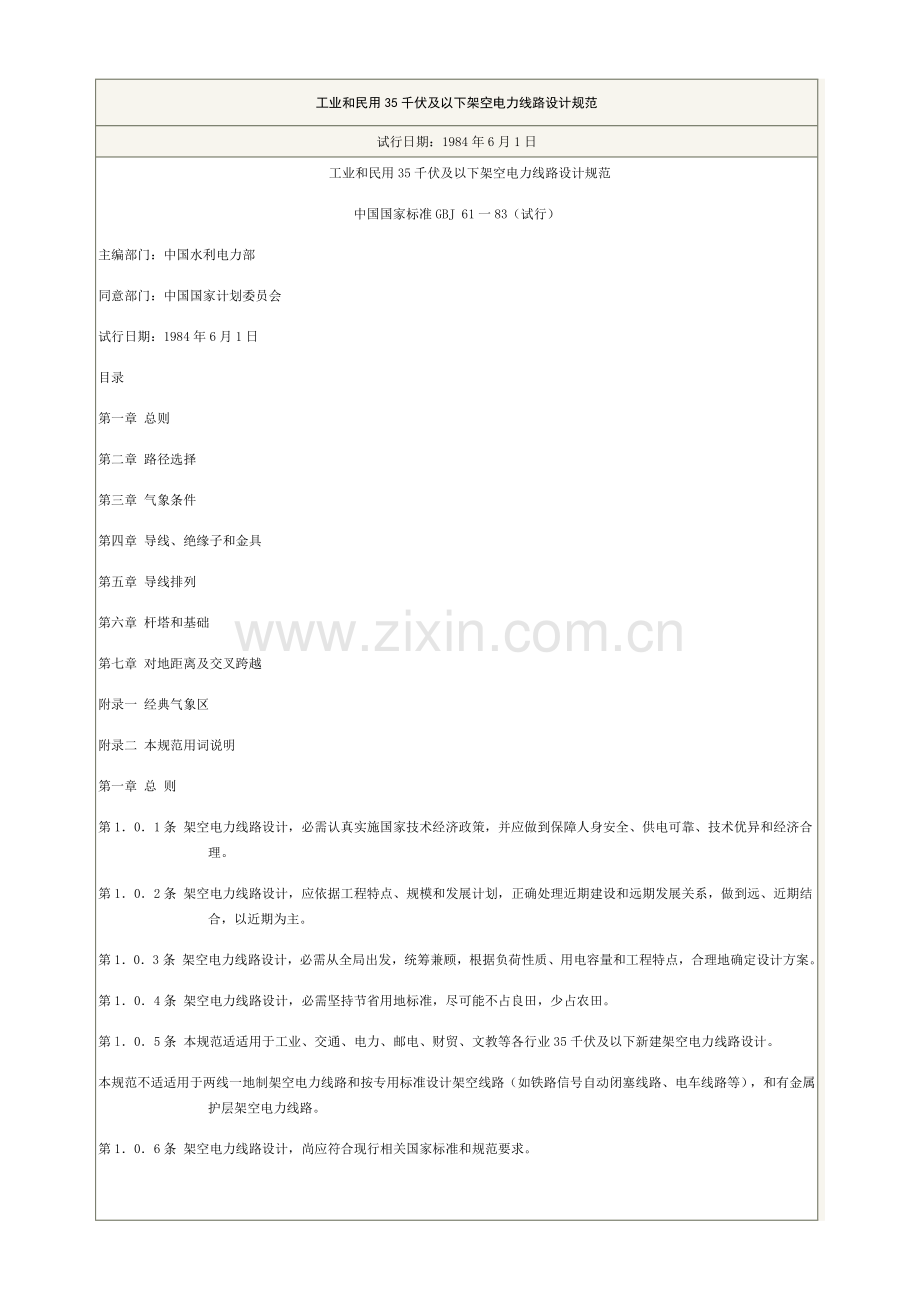

工业和民用35千伏及以下架空电力线路设计规范
试行日期：1984年6月1日
  工业和民用35千伏及以下架空电力线路设计规范
中国国家标准GBJ 61一83（试行）
主编部门：中国水利电力部
同意部门：中国国家计划委员会
试行日期：1984年6月1日
目录
第一章 总则
第二章 路径选择
第三章 气象条件
第四章 导线、绝缘子和金具
第五章 导线排列
第六章 杆塔和基础
第七章 对地距离及交叉跨越
附录一 经典气象区
附录二 本规范用词说明
第一章 总 则
第1．0．1条 架空电力线路设计，必需认真实施国家技术经济政策，并应做到保障人身安全、供电可靠、技术优异和经济合理。
第1．0．2条 架空电力线路设计，应依据工程特点、规模和发展计划，正确处理近期建设和远期发展关系，做到远、近期结合，以近期为主。
第1．0．3条 架空电力线路设计，必需从全局出发，统筹兼顾，根据负荷性质、用电容量和工程特点，合理地确定设计方案。
第1．0．4条 架空电力线路设计，必需坚持节省用地标准，尽可能不占良田，少占农田。
第l．0．5条 本规范适适用于工业、交通、电力、邮电、财贸、文教等各行业35千伏及以下新建架空电力线路设计。
本规范不适适用于两线一地制架空电力线路和按专用标准设计架空线路（如铁路信号自动闭塞线路、电车线路等），和有金属护层架空电力线路。
第1．0．6条 架空电力线路设计，尚应符合现行相关国家标准和规范要求。

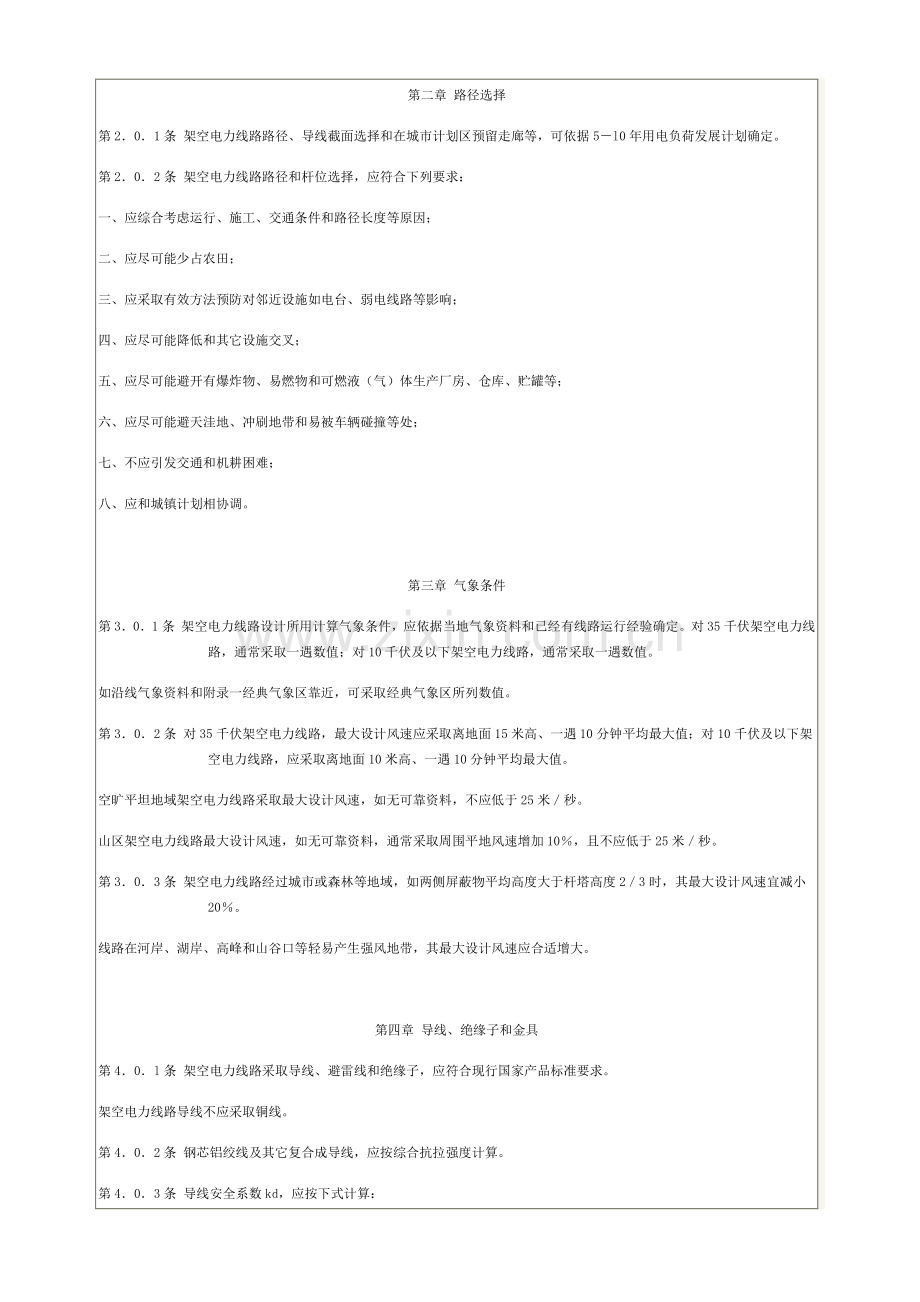

第二章 路径选择
第2．0．1条 架空电力线路路径、导线截面选择和在城市计划区预留走廊等，可依据5－l0年用电负荷发展计划确定。
第2．0．2条 架空电力线路路径和杆位选择，应符合下列要求：
一、应综合考虑运行、施工、交通条件和路径长度等原因；
二、应尽可能少占农田；
三、应采取有效方法预防对邻近设施如电台、弱电线路等影响；
四、应尽可能降低和其它设施交叉；
五、应尽可能避开有爆炸物、易燃物和可燃液（气）体生产厂房、仓库、贮罐等；
六、应尽可能避天洼地、冲刷地带和易被车辆碰撞等处；
七、不应引发交通和机耕困难；
八、应和城镇计划相协调。

第三章 气象条件
第3．0．1条 架空电力线路设计所用计算气象条件，应依据当地气象资料和已经有线路运行经验确定。对35千伏架空电力线路，通常采取一遇数值；对10千伏及以下架空电力线路，通常采取一遇数值。
如沿线气象资料和附录一经典气象区靠近，可采取经典气象区所列数值。
第3．0．2条 对35千伏架空电力线路，最大设计风速应采取离地面15米高、一遇10分钟平均最大值；对10千伏及以下架空电力线路，应采取离地面10米高、一遇10分钟平均最大值。
空旷平坦地域架空电力线路采取最大设计风速，如无可靠资料，不应低于25米／秒。
山区架空电力线路最大设计风速，如无可靠资料，通常采取周围平地风速增加10％，且不应低于25米／秒。
第3．0．3条 架空电力线路经过城市或森林等地域，如两侧屏蔽物平均高度大于杆塔高度2／3时，其最大设计风速宜减小20％。
线路在河岸、湖岸、高峰和山谷口等轻易产生强风地带，其最大设计风速应合适增大。

第四章 导线、绝缘子和金具
第4．0．l条 架空电力线路采取导线、避雷线和绝缘子，应符合现行国家产品标准要求。
架空电力线路导线不应采取铜线。
第4．0．2条 钢芯铝绞线及其它复合成导线，应按综合抗拉强度计算。
第4．0．3条 导线安全系数kd，应按下式计算：

式中op一一导线抗拉强度（千克／平方毫米）；
omax一一导线在弧垂最低点最大使用应力（千克／平方毫米）。
铝绞线、钢芯铝绞线及铝合金线安全系数，对通常地域不应小于2.5；对大、中城市关键街道、厂区及人口稠密地方，则不应小于3.0。
第4．0．4条 避雷线通常采取镀锌钢绞线，避雷线安全系数宜大于同杆塔上导线安全系数。
第4．0．5条 6－35千伏架空电力线路最大负荷利用小时在3000小时及以上时；导线截面宜采取靠近经济电流密度计算方法确定。
第4．0．6条 架空电力线路电压降，不宜超出下列数值：
一、3－10千伏架空电力线路，自供电变电所二次侧出口至线路末端变压器一次侧人口许可电压降为供电变电所二次侧额定电压5％；
二、3千伏以下架空电力线路，自变压器二次侧出口至线路末端（不包含屋内线路）许可电压降为额定电压4％。
第4．0．7条 架空电力线路导线，不应采取单股铝线和铝合金线，并应符合下列要求：
一、架空电力线路导线截面，不应小于表4．0．7中所列数值。
表4．0．7

二、避雷线截面不宜小于25平方毫米。
三、3千伏以下接户线应采取绝缘线。
四、不一样金属或不一样截面导线，不得在档距内连接。
第4．0．8条 架空电力线路绝缘子选择，应符合下列要求：
一、35千伏
1、直线杆塔不宜采取针式绝缘子。
2、耐张绝缘子串绝缘子个数，应比悬垂绝缘子串同型绝缘子多一个。
二、3－10千伏
直线杆可采取瓷横担。
三、3千伏以下
1、直线杆通常采取低压针式绝缘子或低压瓷横担。
2、耐张杆应采取低压蝴蝶式绝缘子。
绝缘子组装方法应预防瓷裙积水。
海拔高度超出1000米地域，应依据海拔高度、线路电压等级，对应增强线路绝缘。
第4．0．9条 绝缘子机械强度安全系数不应小于下列数值：
瓷横担 3．0
针式绝缘子 2．5
悬式绝缘子 2．0
蝴蝶式绝缘子 2．5
绝缘子机械强度安全系数Kj，应按下式计算。

式中T—瓷横担受弯破坏荷载（千克）。或针式绝缘子受弯破坏荷载（千克），或悬式绝缘子一小时机电试验试验荷载（千克），或蝴蝶式绝缘子破坏荷载（千克）；
Tmax－绝缘子最大使用荷载（千克）。
对35千伏架空电力线路，在断线情况下，瓷横担机械强度安全系数不应小于2．01悬式绝缘子机械强度安全系数不应小于1．3。
第4．0．10条 在通常地域，绝缘于、绝缘子串或瓷横担单位泄漏距离，不应小于1.6厘米／千伏（额定线电压）。
在空气污秽地域，应依据运行经验和可能污秽程度，增加绝缘子、绝缘子串或瓷横担泄漏距离或采取其它防污方法。
第4．0．11条 金具强度安全系数不应小于2.5。35千伏架空电力线路在断线情况下，金具强度安全系数不应小于1.5。
金具应热镀锌。
第4．0．12条 3千伏及以上架空电力线路铝绞线、钢芯铝绞线或铝合金线，在和绝缘子或金具固定处宜缠绕铝包带。35千伏架空电力线路，尚应依据导线或避雷线防振要求设宜防振设施。
导线和避雷线平均运行应力上限和对应防振方法应符合表4．0．l2要求。
表4．0．l2

如依据多年运行经验，证实当地导线和避雷线振动危险很小，可不受表4．0．12限制。

第五章 导线排列
第5．0．1条 35千伏架空电力线路导线，通常采取三角排列或水平排列。
3－I0千伏架空电力线路导线，通常采取三角排列或水平排列；多回路线路导线，宜采取三角、水平混合排列或垂直排列。
3千伏以下架空电力线路导线，通常采取水平排列。在同一走廊内3－l0千伏架空电力线路和3千伏以下架空电力线路，宜同杆架设。
第5．0．2条 10千伏及以下架空电力线路档距，应依据运行经验确定。
如无可靠运行资料时，通常采取表5．0．2中所列数值。
表5．0．2

35千伏架空电力线路耐张段长度，不宜大于3～5公里；l0千伏及以下架空电力线路耐张段长度，不宜大于2公里。
第5．0．3条 架空电力线路导线线间距离，应依据运行经验确定。如无可靠运行资料时，不应小于表5．0．3中所列数值。
注：3千伏以下线路，靠近电杆两侧导线间水平距离不应小于0.5米。
第5．0．4条 覆冰地域35千伏架空电力线路上下层导线间或导线和避雷线间水平偏移为：对设计冰厚为10毫米地域，不应小于0.2米；对设计冰厚为15毫米地域，不应小于0.35米。
第5．0．5条 同杆架设10千伏及以下双回路或多回路线路横担间垂直距离，不应小于表5．0．5中所列数值。
表5．0．5

注：表中0.45/0.60是指上面横担取0.45米，距下面横担取0.60米。
10千伏及以下线路和35千伏线路同杆架设时，导线间垂直距离不应小于2.0米。
35千伏双回路或多回路线路不一样回路不一样相导线间距离，不应小于3.0米。
第5．0．6条 3－10千伏架空电力线途经引线、引下线和邻相导线间净空距离，不应小于0．3米；1千伏以下时，不应小于0.l5米。
3－10千伏架空电力线路导线和拉线、导线和电杆、导线和架构间净空距离，不应小于0.2米；3千伏以下时，不应小于0.05米。
3－10千伏架空电力线路引下线和低压线间距离，不宜小于0.2米。
10千伏及以下线路拉线从两相导线之间穿过时，应装设拉线绝缘子。

第六章 杆塔和基础
第6．0．1条 架空电力线路宜采取预应力混凝土杆。
第6．0．2条 各类杆塔均应计算线路运行、断线及安装情况荷载，并应按以上多种情况所受荷载，进行强度、稳定、变形和抗裂度计算。但对针式绝缘子线路和10千伏及以下瓷横担线路，可不进行杆塔断线情况计算。
第6．0．3条 各类杆塔应按下列条件进行荷载计算：
一、运行情况
1．最大风速、无冰、未断线。
2．覆冰、对应风速、未断线。
3．最低气温、无风、无冰、未断线。
二、断线情况（仅适适用于采取悬垂式绝缘子线路）
1．直线型杆塔：
（1）不管几回路杆塔，断一根导线、避雷线未断、无冰、无风。
（2）单导线断线张力，应采取表6．0．3中所列数值。
（3）对含有避雷线35千伏线路，还要计算避雷线不平衡张力，此时导线未断、无冰、无风。
（4）避雷线不平衡张力，对钢筋混凝土电杆，不应小于避雷线最大使用张力15－20％；对铁塔，不应小于50％。
表6．0．3

2．耐张型杆塔：
（1）不管几回路杆塔，在同一档内断两相导线、避雷线末断、无冰、无风。
（2）断一根避雷线、导线末断、无冰、无风。
在断线情况下，全部导线张力宜取导线最大使用张力70％，全部避雷线张力宜取避雷线最大使用张力80％。
另外，终端杆塔应按进线档架线及未架线两种情况计算。
单回路终端杆塔还应按断一相导线、避雷线未断、无冰、无风条件计算。
三、安装情况应按安装荷载、对应风速、无冰条件计算。
第6．0．4条 钢筋混凝土杆强度计算，应采取安全系数设计方法，一般钢筋混凝土杆采取强度设计安全系数不应小于1.7，预应力混凝土杆采取强度设计安全系数不应小于1.8。
第6．0．5条 拉线应采取镀锌钢绞线或镀锌铁线，其强度安全系数及最小截面应符合表6．0．5要求。
表6．0．5

镀锌钢绞线设计机械强度，应采取绞线抗拉强度。
第6．0．6条 拉线棒直径不应小于16毫米。
拉线棒应热镀锌。在腐蚀严重地域，除镀锌外，还应采取其它有效防腐方法。
第6．0．7条 用离心法制造一般钢筋混凝土杆件，其混凝土标号不应低于300号，用振捣法制造预应力混凝土杆件，其标号不宜低于400号。
第6．0．8条 杆塔构件使用钢材厚度不应小于表6．0．8中所列数值。
表6．0．8

第6．0．9条 电杆基础应依据当地运行经验、材料起源和地质情况等进行设计。在有条件地方，宜采取岩石底盘、卡盘和拉线盘。采取岩石预制基础时，应选择结构完整、质地坚硬石料（如花岗岩等），并应进行强度试验。其强度安全系数不应小于下列数值：
岩石底盘 3
岩石卡盘 4
岩石拉线盘 5
第6．0．10条 杆塔基础上拔和倾复稳定安全系数，按极限土抗力计算时，不应小于下列数值：
直线杆塔 1．5
耐张杆塔 1．8
转角、终端杆塔 2．2
第6．0．11条 一般钢筋混凝土基础强度安全系数，不应小于l.7；混凝土基础强度安全系数，不应小于2.7。
预制基础混凝土标号，不宜低于200号；一般钢筋混凝土基础混凝土标号，不宜低于150号；混凝土基础标号，不应低于100号。
第6．0．12条 杆塔基础埋直深度，不应小于0.6米；在严寒地域，其埋深应依据土壤冻结深度和基础形式确定。

第七章 对地距离及交叉跨越
第7．0．l条 导线和地面、建筑物、树木、铁路、道路、河流、管道、索道及多种架空线路间距离，应依据最高气温情况或覆冰情况求得最大弧垂和最大风速情况或覆冰情况求得最大风偏进行计算。
计算上述距离，不应考虑因为电流、太阳辐射等引发弧垂增大，但应计及导线塑性伸长影响和设计施工误差。
架空电力线路和铁路（不包含工业企业铁路）、一级公路交叉，如交叉档距超出200米，最大弧垂应按导线温度为＋70℃计算。
第7．0．2条 导线和地面或水面距离，在最大计算弧垂情况下，不应小于表7．0．2－1中所列数值。
表7．0．2－1

注：1.交通困难地域是指车辆、农业机械不能达成地域．
2.最高水位，对35千伏线路是指百年一遇高水位；对10千伏及以下线路是指50年一遇高水位．导线和山坡、峭壁、岩石净距，在最大计算风偏情况下不应小于表7．0．2－2中所列数值。
第7．0．3条 3－35千伏架空电力线路不应跨越屋顶为易燃材料建筑物。
对其它建筑物，也应尽可能不跨越；如需跨越，应和相关主管部门协商确定。
导线和建筑物垂直距离为：在最大计算弧垂情况下，对35千伏线路，不应小于4．0米；对3－10千伏线路，不应小于3．0米。
3千伏以下架空电力线路跨越建筑物时，导线和建筑物垂直距离，在最大计算弧垂情况下，不应小于2．5米。
表7．0．2－2

第7．0．4条 架空电力线路边导线和建筑物间距离，在最大计算风偏情况下，不应小于表7．0．4中所列数值。
表7．0．4

注：1.导线和城市多层建筑物或计划建筑线间距离是指水平距离。
2.导线和不在计划范围内城市建筑物间距离是指净距，但无风情况下水平距离不应小于表7.0.4中所列数值50％．
第7．0．5条 架空电力线路经过公园、绿化区或防护林带，导线和树木之间净距，在最大计算风偏情况下，不应小于表7．0．5－1中所列数值。
表7．0．5－1

架空电力线路经过果林、经济作物林和城市灌木林时，不应砍伐出通道。
导线和果林、经济作物林及城市灌木林之间最小垂直距离，在最大计算弧垂情况下，对35千伏线路，不应小于3.0米；对10千伏及以下线路，不应小于1.5米。
架空电力线路导线和街道行道树间距离，不应小于表7．0．5－2中所列水平距离或垂直距离数值。
表7．0．5－2

校验导线和树木间垂直距离，应考虑修剪周期内树木生长高度。
第7．0．6条 35千伏架空电力线路经过居民区时，宜采取固定横担和固定线夹。
第7．0．7条 架空电力线路跨越架空弱电线路时，其交叉角应符合表7．0．7要求。
表7．0．7

第7．0．8条 在厂区（站场）以外，架空电力线路和铁路、道路、通航河流、管道、索道及多种架空线路交叉或靠近时，应符合表7．0．8要求。
附录一 经典气象区 附表1.1

注：1.表内一个栏内有两个数值，带括号适适用于10千伏及以下线路，不带括号适适用于35千伏线路．
2.Ⅺ级气象区仅适适用于35千伏线路．

附录二 本规范用词说明
一、对条文实施严格程度用词，采取以下写法：
1．表示很严格，非这么作不可用词：
正面词通常采取“必需”；
反而词通常采取“严禁”。
2．表示严格，在正常情况下均应这么作用词：
正面词通常采取“应”；
反面词通常采取“不应”或“不得”。
3．表示许可稍有选择，在条件许可时首先应这么作用词：
正面词通常采取“宜”或“通常”；
反面词通常采取“不宜”。
4．表示通常情况下均应这么做，但现在因为国家技术经济水平所限，硬性要求这么作有困难时，可采取“应尽可能”。
5．在某种条件下许可这么作用词，采取“可”。
二、条文中必需按指定标准、规范或其它相关要求实施写法为“按……实施”或“符合……要求”。非必需按所指标准、规范或其它要求实施写法为“参考……”。
注：本规范用词是原因家建委（72）建革施字387号通知《相关设计、施工技术标准规范统一格式和符号》要求“统一用词和用语”。
表5．0．3

表7．0．8

续表7.0.8
