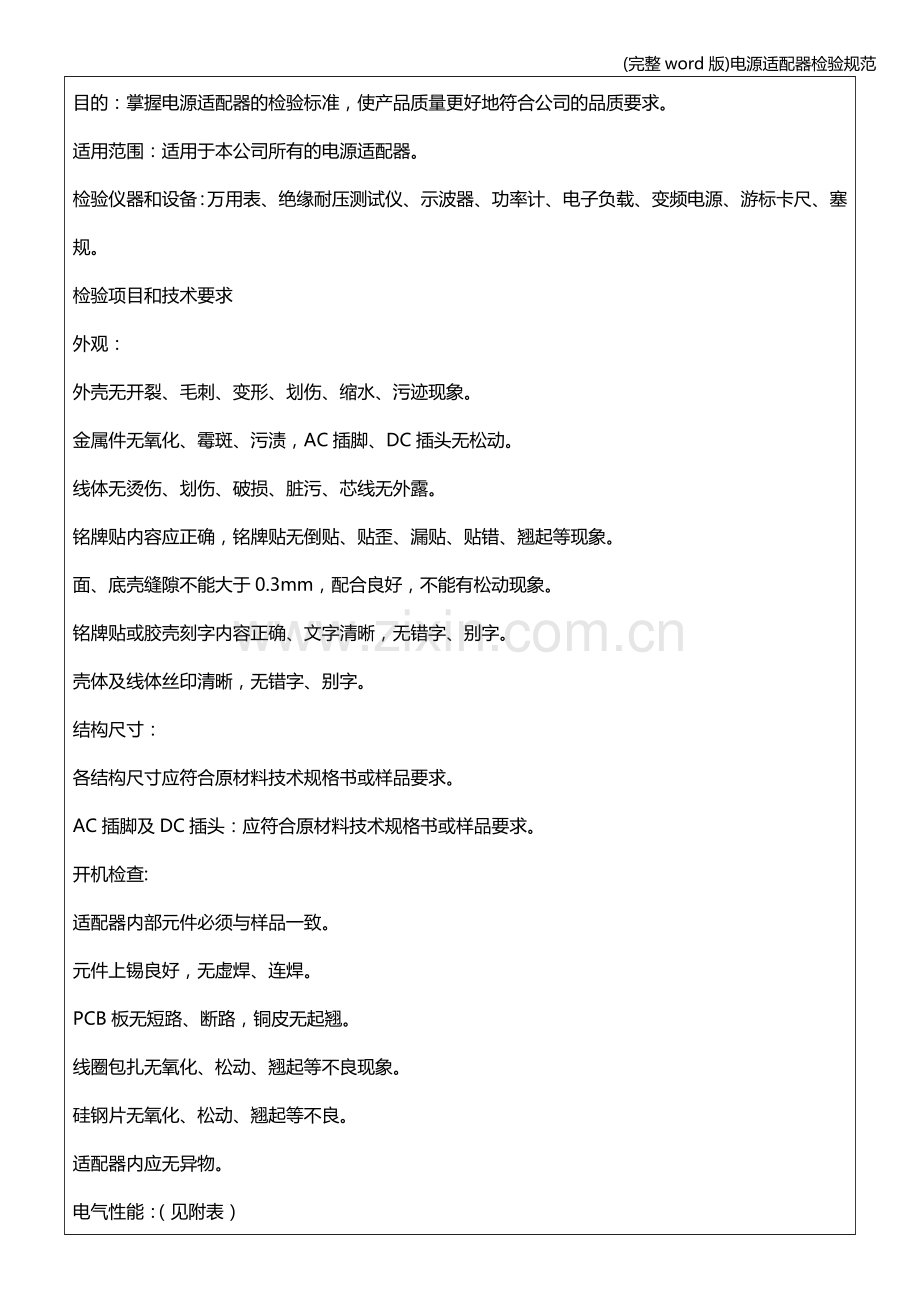

(完整word版)电源适配器检验规范
目的：掌握电源适配器的检验标准，使产品质量更好地符合公司的品质要求。
适用范围：适用于本公司所有的电源适配器。
检验仪器和设备：万用表、绝缘耐压测试仪、示波器、功率计、电子负载、变频电源、游标卡尺、塞规。
检验项目和技术要求
外观：
外壳无开裂、毛刺、变形、划伤、缩水、污迹现象。
金属件无氧化、霉斑、污渍，AC插脚、DC插头无松动。
线体无烫伤、划伤、破损、脏污、芯线无外露。
铭牌贴内容应正确，铭牌贴无倒贴、贴歪、漏贴、贴错、翘起等现象。
面、底壳缝隙不能大于0.3mm，配合良好，不能有松动现象。
铭牌贴或胶壳刻字内容正确、文字清晰，无错字、别字。
壳体及线体丝印清晰，无错字、别字。
结构尺寸：
各结构尺寸应符合原材料技术规格书或样品要求。
AC插脚及DC插头：应符合原材料技术规格书或样品要求。
开机检查:
适配器内部元件必须与样品一致。
元件上锡良好，无虚焊、连焊。
PCB板无短路、断路，铜皮无起翘。
线圈包扎无氧化、松动、翘起等不良现象。
硅钢片无氧化、松动、翘起等不良。
适配器内应无异物。
电气性能：（见附表）
高压测试:经过下列条件测试时,应无漏电、飞狐、击穿。
初级对次级：AC3000V，60S，5mA；
绝缘阻抗：初级对次级500VDC，绝缘电阻应大于100MΩ。
DC传输线：DC头无氧化，连接顺序无错乱。
老化：经老化试验后，表面温度不能超过65℃，面、底壳无变形、烧焦现象。各性能指
标在规格范围之内。
跌落试验：经跌落试验后，外壳无破裂，插头无松动、脱落现象，各电气性能正常。
阻燃性：外壳经阻燃测试后，材料能阻燃。
检验方法：外观：目测法。结构尺寸：用游标卡尺和塞规测量。
开机检查：目测法。
电气性能：连接变频电源和电子负载，用功率计测量输入参数；用示波器测试纹波，用万用表测量输出电压、电流。
高压测试：用绝缘耐压测试仪测试。
绝缘阻抗：用绝缘耐压测试仪测试。
DC传输线：用专用测试架或万用表测量。
老化：在常温下带额定负载通电老化12小时。
跌落试验：适配器从1米高处不同方向自由跌落木板地面三次。
阻燃试验：应符合UL94 V-0防火标准。垂直试样对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。

抽样方案：
依GB/T 2828.1-2003，一般检验水平Ⅱ级及正常检验一次抽样方案选取样本。
A类：AQL=0, B类：AQL=0.4 C类：AQL=0.65
缺陷分类：
序号
检验项目
缺陷内容
缺陷类别

1

外观

外壳严重开裂、划伤、毛刺、变形、缩水、污迹等
B
外壳轻微开裂、划伤、毛刺、变形、缩水、污迹等
C
金属件氧化、锈蚀、霉蚀、脏污
B
AC插脚、DC插头松动，与相应物件无法配合、松动
B
上下壳配合不牢、松动
B
铭牌贴贴错、漏贴，文字内容与样板不符
B
铭牌贴贴倒、贴歪、翘起、文字模糊不清
C

面、底壳配合缝隙在0.3-0.35mm之间
C
面、底壳配合缝隙大于0.35mm
B
铭牌贴、面壳刻字、文字模糊不清晰
C
铭牌贴、面壳刻字、文字错误、别字
B
2
结构尺寸
结构尺寸超出技术要求范围
B
AC插脚、DC插头超出规格
B
DC传输线尺寸不符合要求
B
3
开机检查
元件虚焊、连焊；硅钢片严重氧化、起翘，有≥1mm之活动异物
B
PCB板铜箔起翘，有<1mm之异物
C
4
电气性能
性能指标超出技术规格要求
B
测试时有交流声，短路、过流、过压保护功能失常
B
高压测试时漏电、飞弧、击穿
A
5
DC传输线
线体烫伤、划伤、破损可见内线
B
线体烫伤、划伤、破损但内线无外露，线体脏污
C
DC线连接顺序错乱
B
6
老化
经老化试验后电气性能超出技术规格要求
B
底壳严重变形、烧焦
B
底壳轻微变形
C
表面温度≥65℃
B
7
跌落试验
外壳破裂，插脚松动、脱落
B
跌落试验后电气性能超出技术规格要求
B
8
阻燃性
材料不阻燃
A

编制： 审核： 批准：
