电气设计规范4.20.doc

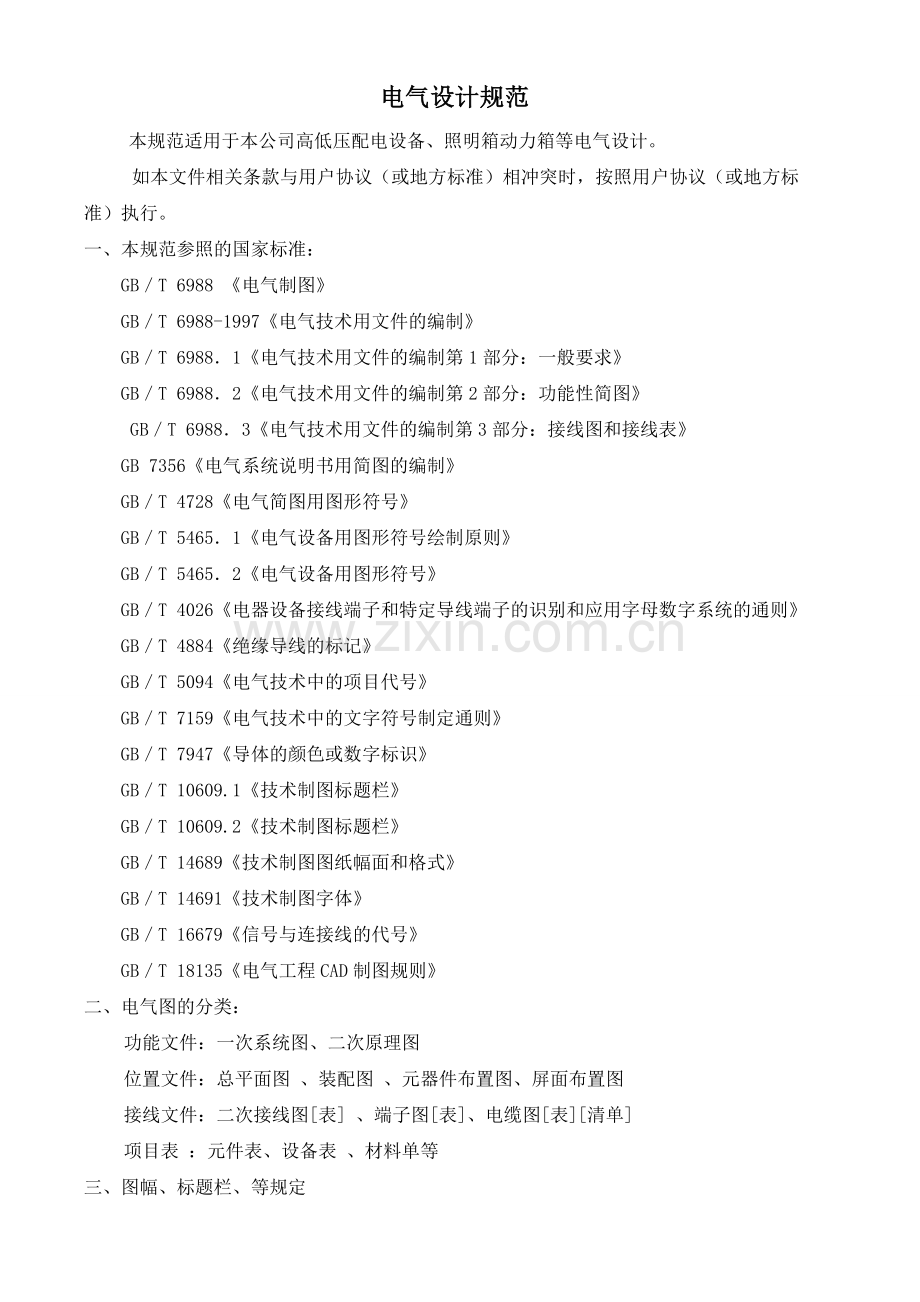

电气设计规范
本规范适用于本公司高低压配电设备、照明箱动力箱等电气设计。
如本文件相关条款与用户协议（或地方标准）相冲突时，按照用户协议（或地方标准）执行。
一、 本规范参照的国家标准：
GB／T 6988 《电气制图》
GB／T 6988-1997《电气技术用文件的编制》
GB／T 6988．1《电气技术用文件的编制第1部分：一般要求》
GB／T 6988．2《电气技术用文件的编制第2部分：功能性简图》
  GB／T 6988．3《电气技术用文件的编制第3部分：接线图和接线表》
GB 7356《电气系统说明书用简图的编制》
GB／T 4728《电气简图用图形符号》
GB／T 5465．1《电气设备用图形符号绘制原则》
GB／T 5465．2《电气设备用图形符号》
GB／T 4026《电器设备接线端子和特定导线端子的识别和应用字母数字系统的通则》
GB／T 4884《绝缘导线的标记》
GB／T 5094《电气技术中的项目代号》
GB／T 7159《电气技术中的文字符号制定通则》
GB／T 7947《导体的颜色或数字标识》
GB／T 10609.1《技术制图标题栏》
GB／T 10609.2《技术制图标题栏》
GB／T 14689《技术制图图纸幅面和格式》
GB／T 14691《技术制图字体》
GB／T 16679《信号与连接线的代号》
GB／T 18135《电气工程CAD制图规则》
二、电气图的分类：
功能文件：一次系统图、二次原理图
位置文件：总平面图 、装配图 、元器件布置图、屏面布置图
接线文件：二次接线图[表] 、端子图[表]、电缆图[表][清单]
项目表 ：元件表、设备表 、材料单等
三、 图幅、标题栏、等规定

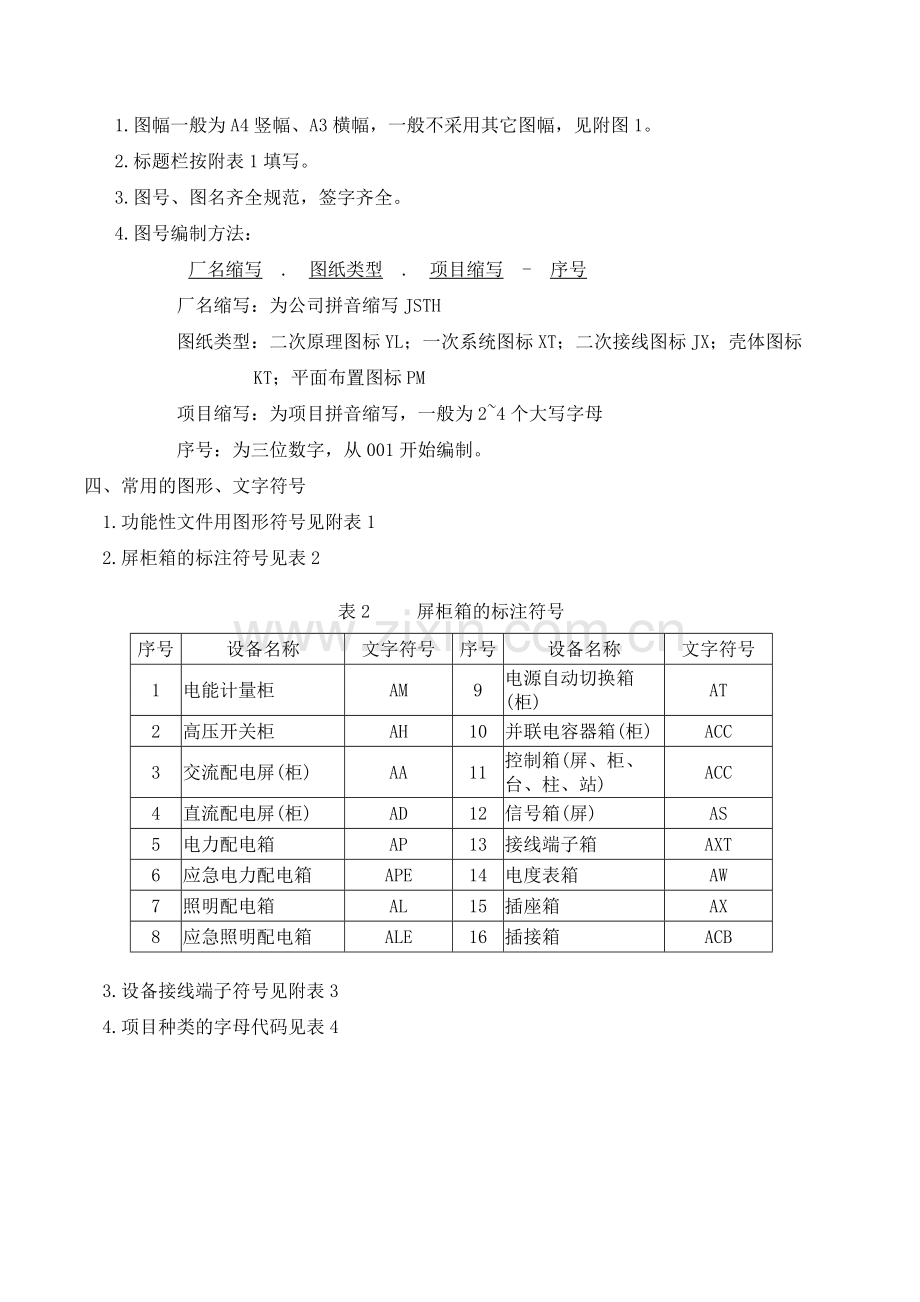

1. 图幅一般为A4竖幅、A3横幅，一般不采用其它图幅，见附图1。
2. 标题栏按附表1填写。
3. 图号、图名齐全规范，签字齐全。
4. 图号编制方法：
厂名缩写 . 图纸类型 . 项目缩写 - 序号
厂名缩写：为公司拼音缩写JSTH
图纸类型：二次原理图标YL；一次系统图标XT；二次接线图标JX；壳体图标 KT；平面布置图标PM
项目缩写：为项目拼音缩写，一般为2~4个大写字母
序号：为三位数字，从001开始编制。
四、常用的图形、文字符号
1.功能性文件用图形符号见附表1
2.屏柜箱的标注符号见表2
表2 屏柜箱的标注符号
序号
设备名称
文字符号
序号
设备名称
文字符号
1
电能计量柜
AM
9
电源自动切换箱(柜)
AT
2
高压开关柜
AH
10
并联电容器箱(柜)
ACC
3
交流配电屏(柜)
AA
11
控制箱(屏、柜、台、柱、站)
ACC
4
直流配电屏(柜)
AD
12
信号箱(屏)
AS
5
电力配电箱
AP
13
接线端子箱
AXT
6
应急电力配电箱
APE
14
电度表箱
AW
7
照明配电箱
AL
15
插座箱
AX
8
应急照明配电箱
ALE
16
插接箱
ACB

3.设备接线端子符号见附表3
4.项目种类的字母代码见表4
表5 项目种类的字母代码
序号
设备名称
新标准符号
旧标准符号
序号
设备名称
新标准符号
旧标准符号

1
断路器及其辅助接点
QF
DL
23
告警信号灯
HY

2
隔离开关及其辅助接点
QS
GL
24
电流继电器
KC
LJ
3
电力变压器
TM
B
25
电压继电器
KV
YJ
4
电流互感器
TA
LH
26
时间继电器
KT
SJ
5
电压互感器
TV
YH
27
信号继电器
KS
XJ
6
电动机
M
D
28
中间继电器
KA
ZJ
7
熔断器
FU
RD
29
热继电器
KH
RJ
8
交流接触器
KM
JC
30
温度继电器
KTE
WJ
9
电抗器
L

31

10
电容器
C

32

11
接地开关
QE

33
微机综保
ADP

12
刀熔开关
QFS

34
电流表
PA
A
13
端子排
XT
I
35
电压表
PV
V
14
合闸按钮
SBC
HA
36
电度表
PWH
WH
15
跳闸按钮
SBO
TA
37
多功能表
P

16
起动按钮
SST
QA
38
转换开关
SA

17
试验按钮
SBT
SA
39
连接片
XB

18
解除信号按钮
SSR
JA
40

19
合闸信号灯
HR

41
控制小母线
+WC、-WC
+KM、-KM
20
分闸信号灯
HG

42
合闸小母线
+WOM、-WOM
+HM、-HM
21
储能信号灯
HW

43
信号小母线
+WS、-WS
+XM、-XM
22
电源信号灯
HB

44
电压小母线
WL1、WL2、WL3
YMa、YMb、YMc
五、 信号灯、按钮、导体及模拟母线的颜色
信号灯、按钮、导体及模拟母线颜色标记
序号
名 称
颜色标记
序号
名 称
颜色标记
信号灯
按钮
1
事故跳闸、危险
红色
1
正常分闸及停止
黑色、红色
2
异常报警指示
黄色
2
事故紧急操作
红色
3
开关闭合状态、运行
白色(通常红色)
3
合闸、开机、起动
白色、灰色(通常绿色)
4
开关断开状态、运行
绿色
4
储能按钮
白色
5
电动机起动过程
蓝色
5
复归按钮
黑色
6
储能完毕指示
绿色(通常白色)

导体(导线或母排)
1
交流电路L1相
黄色
5
接地线(PE)
黄/绿双色
2
交流电路L2相
绿色
6
直流电路的正极
棕色
3
交流电路L3相
红色
7
直流电路的负极
蓝色
4
交流电路N相
淡蓝色

模拟母线颜色
1
110KV
朱红
6
3KV
深绿
2
60KV
橙黄
7
0.4KV
黄褐
3
35KV
鲜黄
8
0.22KV
深灰
4
10KV
绛红
9
直流
褐色
5
6KV
深蓝
10

六、二次原理图中线号的标注规则
原理图线号编制原则
回路名称
文字符号
L1(A)相
L2(B)相
L3(C)相
N 相
零 序
电流回路
TA(LH)
A401~A409
B401~B409
C401~C409
N401~N409
L401~L409
TA1(LH1)
A411~A419
B411~B419
C411~C419
N411~N419
L411~L419
TA2(LH2)
A421~A429
B421~B429
C421~C429
N421~N429
L421~L429
TA3(LH3)
A431~A439
B431~B439
C431~C439
N431~N439
L431~L439
电压回路
TV(YH)
A601~A609
B601~B609
C601~C609
N601~N609
L601~L609
TV1(YH1)
A611~A619
B611~B619
C611~C619
N611~N619
L611~L619
TV2(YH2)
A621~A629
B621~B629
C621~C629
N621~N629
L621~L629
TV3(YH3)
A631~A639
B631~B639
C631~C639
N631~N639
L631~L639
回路名称
用于单独回路
I(用于I段回路)
II(用于II段回路)
III(用于母联回路)

“+”电源回路
1
101
201
301

“-”电源回路
2
102
202
302

合闸(起动)回路
3~31
103~131
203~231
303~331

分闸(停止)回路
33~49
133~149
233~249
333~349

绿灯或合闸回路监视的回路
5
105
205
305

红灯或分闸回路监视的回路
35
135
235
335

保护回路
01~099

通讯回路
+485、-485；+A、-B

信号及其它回路
701~999

七、设计基本规范
设计依据一般为用户原版蓝图，不能因为用户或设计院的绘图习惯、采用的标准不一致而更改用户来图，端子图严禁更改，如设计院端子图出现错误或遗漏，及时与相关人员澄清。
自编图纸、技术文件应符合相关规范和用户要求。
图纸更改要有签字，发货图等调试修改完毕后再打出来。发货图上不得有用笔更改痕迹。
生产用图尽量满足使用者的习惯，方便车间生产，具体要求如下：
1. 一次系统图的绘制：
A.一次系统图应包含：一次主接线、电压等级、柜型与外形尺寸、一次元器件规格型号数量、主母线规格、排列位置等内容。
B.绘制一次系统图时应注意：
⑴ 绘制系统图时，与柜体技术员进行沟通，回路或元器件的数量不能超过相关柜型的安装条件；
⑵ 大于400A回路的建议不做抽屉，可以做固定分隔式；
⑶ 浪涌保护熔断器在低压柜里时，采用RT00系列熔断器；浪涌保护熔断器装于箱类产品里面时，采用RT18系列熔断器。
2. 二次原理图的绘制：
A.如果引用了图集或用户图纸，要标明引用的出处、图号。
B.原理图中每个回路都应有文字说明。
C.原理图与接线图尽量用superWORKS V7.0软件制图。
D.电流回路：
⑴电流回路必须有一端接地，要有防止开路措施。备用电流互感器或电流绕组，必须短路接地。
⑵框架断路器电流回路需经过电流端子；动力箱电流回路需经过电流端子；悬挂与嵌入式配电箱子电流回路不需经过电流端子。
E.电压回路：
⑴电压线尽量接断路器下桩头，隔离开关上桩头不允许接任何电压线与控制电源线。
⑵电压线与控制电源要有防止短路措施，一般装设熔断器或小型断路器。如电压线或控制电源取自小于32A断路器下桩头，可不另装设熔断器或小型断路器。
F.端子排的绘制：
⑴端子排严格按用户来图排列，外接电缆端子表上要标明。如果要改动端子排，需与用户协商，征得同意。
⑵自编端子排排列顺序为：电流端子、电压端子、控制回路端子、储能回路端子、信号回路端子、通讯回路端子、备用回路端子。各种端子之间用空端子隔开；电压线和控制电源相间要用空端子隔开；各种端子一般要插入10~30%备用端子。
G.用户无要求的二次设计：
⑴双电源：按四个信号灯(一个：常用电源指示、一个：备用电源指示、一个：常用电源工作指示、一个：备用电源工作指示)两个熔断器接线(附图1);
⑵消防脱扣：断路器带分励脱扣器(AC220V)+1组常开常闭辅助接点和中间继电器(HH54P DC24V)一只，断路器常闭接点和中间继电器线圈接上端子(附图2)。
H.图纸中元器件型号完整准确。
3.二次接线图的绘制：
⑴.标明引用的原理图出处、图号。
⑵.接线图元件排列分区，注明分区名称。
⑶.元件排列整齐美观，用栅格，文字、符号不得重叠。
⑷.接线图中元件排列与实际安装相符；接线图中元件端子排列与实物相符。
⑸.图纸中元器件型号完整准确。
⑹.特殊导线(例如屏蔽线、阻燃导线、分色导线、BV线等)、 计量用电流电压线及用户的特殊要求，要在图纸中明确说明。
⑺同一个箱子里有多个不同的回路，不得用多张图纸，应集中在一张图纸上；同一个箱子里有多个相同的回路，图纸上可只画一路，加注说明。
八、其它相关技术文件
5.材料单中元器件型号准确、完整，与相关元器件说明书相符。
7.柜体设计参考柜体规范，多与柜体厂家沟通，避免发生错误。

技术资料的完整性：图纸目录、设计说明、技术规范、技术纪要、工艺文件、材料单(元器件、柜体、铜排、铭牌、3C标志等）、产品清单。
