支架安装作业指导说明书.doc

中广核甘肃金昌一期50MWp并网光伏电站项目
支架安装
作
业
指
导
书

中海阳能源集团股份
中广核金昌项目部
年 月 日

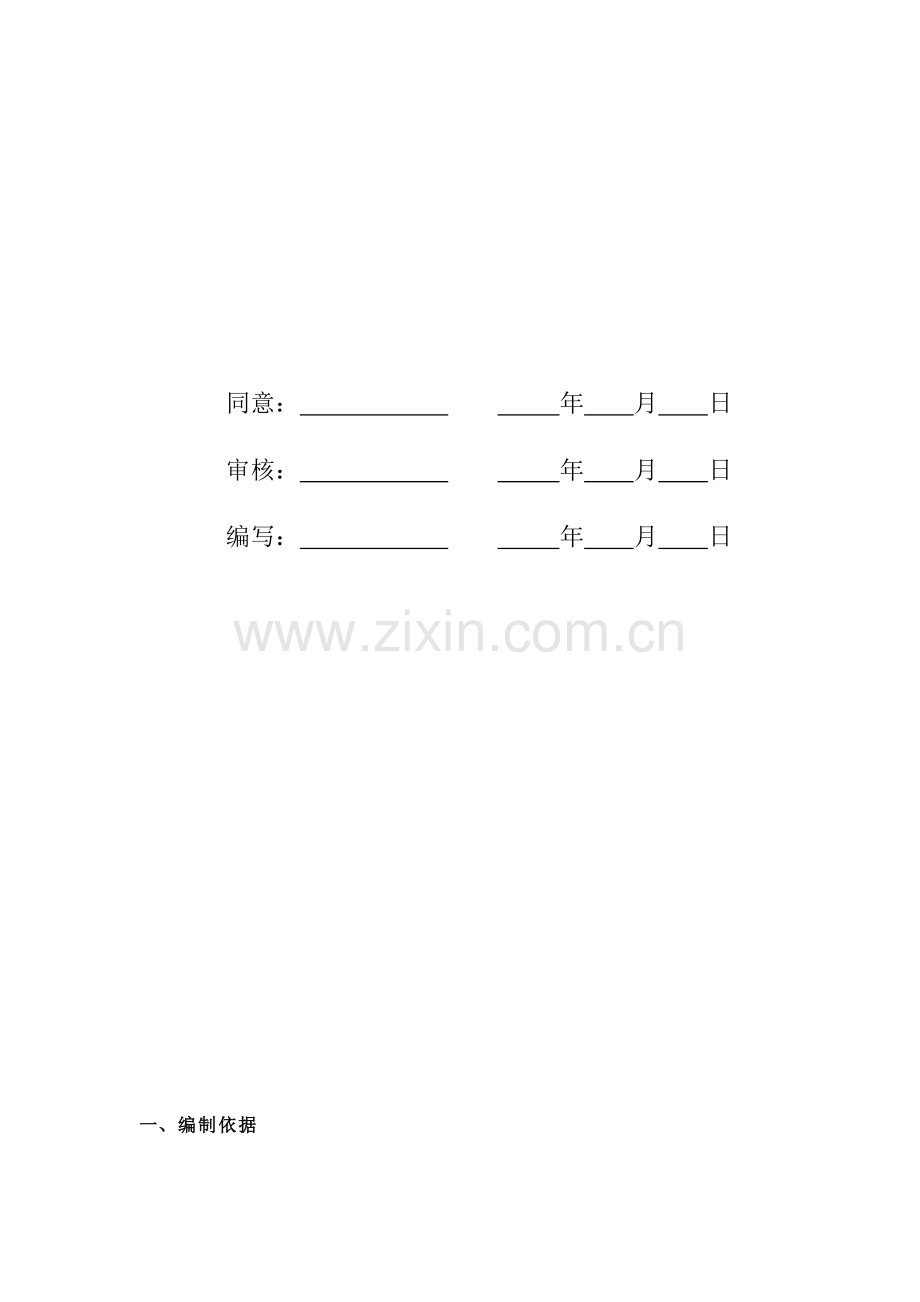

同意： 年 月 日
审核： 年 月 日
编写： 年 月 日

一、编制依据

1．深圳中广核工程设计编制光伏支架施工图。

2．中国现行相关施工验收规范和操作规程

3．中国现行安全生产、文明施工、环境保护及消防等相关要求

二 、施工技术准备
1．认真审核、熟悉施工图纸，做好图纸会审。

2．对施工班组进行有针对性技术、安全交底。

3．依据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序作业部位及作业时间。
4．依据工程需要选派熟练工人。特殊工种操作人员
5. 底梁、固定架安装分方陈组合完成, 进行初步校直及固定。

6. 在安装固定架时，先依据底梁初步就位。就位后，再经过横梁、横担调整螺栓调整垂直度。完成一个单排光伏板支架安装后, 进行固定架正确校正, 固定架校正方法为, 先正确校单元四个角柱, 作为基准架, 然后再以基准架为准校正。
7. 基准架校正, 采取经纬仪成90双向校正, 其它架校正, 采取拉钢线和吊线坠法校正, 校正时应同时满足定位和垂直要求。
8. 固定架校正标准为: 垂直度H/1000轴线位移5mm标高偏差3mm。
9. 初步校正符合要求后，将就位底梁、横梁、支撑构件、横担形成框架。重新校正合格后，进行螺栓紧固。
二、施工准备
2.1人员配置（10MWp）
序号
名 称
数 量
要求
1
工程责任人
1
含有对该小组分项工程合理安排能力，熟知对应施工图纸，备好小组施工材料，含有组织协调能力。
2
专职员程师
1
熟悉施工质量标准和工艺要求，熟练掌握施工技术要求
3
技术员
2
必需明确质量标准和工艺要求，掌握施工技术要求
4
安全员
1
含有安全管理，持有效特殊工种证书，
5
班组长
4
含有钢结构专业相关知识，能主动主动配合好技术职员作
6
电工
2
含有电气专业知识，持有效证件
7
力工
160
含有劳务能力
注：（依据不一样容量电站规模，增减作业人员）
2.2关键工器具及仪器仪表配置
序号
名称、规格
单位

数量
用途
1
叉车
辆
2
支架装卸及输运
2
扳手
把
50
螺栓紧固
3
型材切割机
套
4
支架切割
4
电 钻
套
4
型材开孔
5
移动式电源箱
个
8
电动工具
6
水平仪
台
2
平整度检验
7
水平尺
套
8
平整度检验
8
线坠
个
8
垂直度检验
9
手工锯
把
4
型材切割
10
电焊机
台
8
焊接支架支座
11
量角器
套
50
角度测量
三、支架安装步骤及注意事项
混凝土基础钢支架
1.检验钢支架所用钢材、连接材料、涂装材料等是否和设计一致，检验厂家提供资料是否齐全。2.对土建交付安装基础进行验收，绘出基础实际高程及轴线偏差图。3.依据实际高程及轴线偏差图对轴线及标高进行微调。

步骤图 注意事项
施工前准备

1.清理洁净预埋件表面；2.依据微调后轴线在预埋件上弹出标识；3.焊接前复核微调后轴线和标高；4.支撑架应满足以下要求：支架柱高偏差为0～+5mm，支架总长偏差为±8mm，支架垂直度偏差在±10mm以内

定位放线

1.依据支架选择匹配材料；2.固定前后支座。；3.松开该组全部前、后底座螺栓。经过调整并紧固钢管底座三颗螺栓调整好两端前、后立柱高度和垂直度，同时使用量角器调整好支架倾斜角度。在该组两端前、后立柱上各拉一条线，依次将该组前、后立柱垂直度和高度调整到同一直线上。
支座安装立柱

1.将斜梁连接件经过螺栓安装在前、后立柱上，经过螺栓将斜梁和前后支座连接固定。2.横梁应符合以下要求
横梁两端顶面高差L/100且＜10mm
横梁和横梁面高差2.0 mm

斜梁、横梁
安装

1.在后立柱上端冲孔位置安装水平拉杆，从水平拉杆中间和后立柱下端连接从而形成三角形结构，加强支架稳定性。

拉杆及斜撑安装

1.将斜撑从后支腿根部连接至斜梁中部从而形成三角形结构，加强支架稳定性。
前后斜撑安装

1.形成所需归档资料，进入下道工序

整体检验
1．关键检验以下方面：支架前、后立柱安装垂直度是否满足要求，支架横梁平直度是否满足外观要求，螺栓是否全部紧固到位，全部焊接是否存在漏焊，防腐是否符合要求，支架在安装过程中是否有损坏。

汇流箱安装
形成资料，结束
1.汇流箱安装应依据图纸设计高度，和钢支架连接牢靠，美观。2.汇流箱防火封堵到位。3.接线见电气作业指导书

四、工艺标准卡
安装质量标准卡
控制点
标准
前后支撑杆垂直度
小于10mm
对中
小于5.0mm
轴线长度
±8.0mm
支撑杆高度
±5.0mm
焊接质量
无虚焊、涮防锈漆防腐
梁两端顶面高差
L/100且＜10mm
梁和梁面高差
2.0 mm
相邻螺栓孔距
±2.5
钢支架
按图纸要求实施
连接方法及工艺
按图纸、规范实施
五、成品保护
1、支架设备按装箱单清点，我方接收后，要立即办理入库手续，设备应放置在指定地点，并有专员负责保卫工作。
2、对已到安装到位设备，应用防护罩遮掩，并在施工中预防杂物坠落砸损设备，室外支架还须作防砸保护。
3、设备运输、吊装均应确保安全、可靠、起吊采取其专用吊点，并采取方法避免损伤设备表面质量。
4、堆放支架库房应含有防火、防盗设施。
六、安全管理方法
1、进入施工区域佩戴安全帽及必需安全防护用具。
2、施工前应检验切割设备及电源情况；切割型材要夹紧，用力不要过猛、过快。
3、运输过程中将设备固定牢靠，人力搬运时注意材料设备、情况，预防脱手滑落。
4、施工前检验电动工具及电源良好；严格根据操作手册使用电动工具。
5、施工前检验作业环境，施焊前检验焊机及把线，施焊时应确保作业层下无人及易燃物品。
6、扳手等工机具应有防坠落套绳；小型工机具应配置工具袋内。
7、接线前检验电源盘是否带电。
七、职业健康、安全、环境控制方法
1、施工单位应对从事有毒有害作业人员定时进行身体健康检验，并建立体检档案。
2、尘、毒作业场所应有良好通风除尘、换气及预防中毒方法。
3、严禁未成年人从事现场施工作业。
4、夏季或冬季露天作业，项目部、施工队、施工现场应采取防暑降温或保暖方法
5、杜绝死亡和重伤事故；
6、杜绝火灾事故；
7、杜绝负关键责任及以上通常交通事故；
8、杜绝重伤事故，轻伤负伤率低于5‰；
9、施工噪声达成国家和地方标准；
10、施工现场带油设备和建筑垃圾对施工现场零污染。
八、现场安全文明施工
1、进入施工现场人员必需正确佩戴安全帽；
2、进入现场施工人员应穿符合安全要求工作服，着装努力争取整齐统一；
3、从事特殊作业人员，应穿着专用特殊防护服；
4、高处作业施工人员必需人手一条安全带、工具包，并在施工中正确使用；
5、进入施工现场施工人员不得打领带，不宜戴戒指、手链等饰物；
6、施工人员应穿符合本工种安全要求工作鞋，进入施工现场施工人员严禁穿拖鞋、露脚趾凉鞋和高跟鞋；
7、进入施工现场施工人员严禁穿短裤、背心、裙装和打赤膊。
8、使用砂轮机、电焊机、高速切削等必需戴防护镜。
9、严禁酒后进入施工现场，私自进入危险作业区域，和使用不合格工器
具。
10、遵守安全设施使用要求，自觉使用安全设施保护本身安全。
11、每个作业面全部应该做到“工完料尽场地清”。剩下材料要堆放整齐、可靠,废料立即清理洁净。
