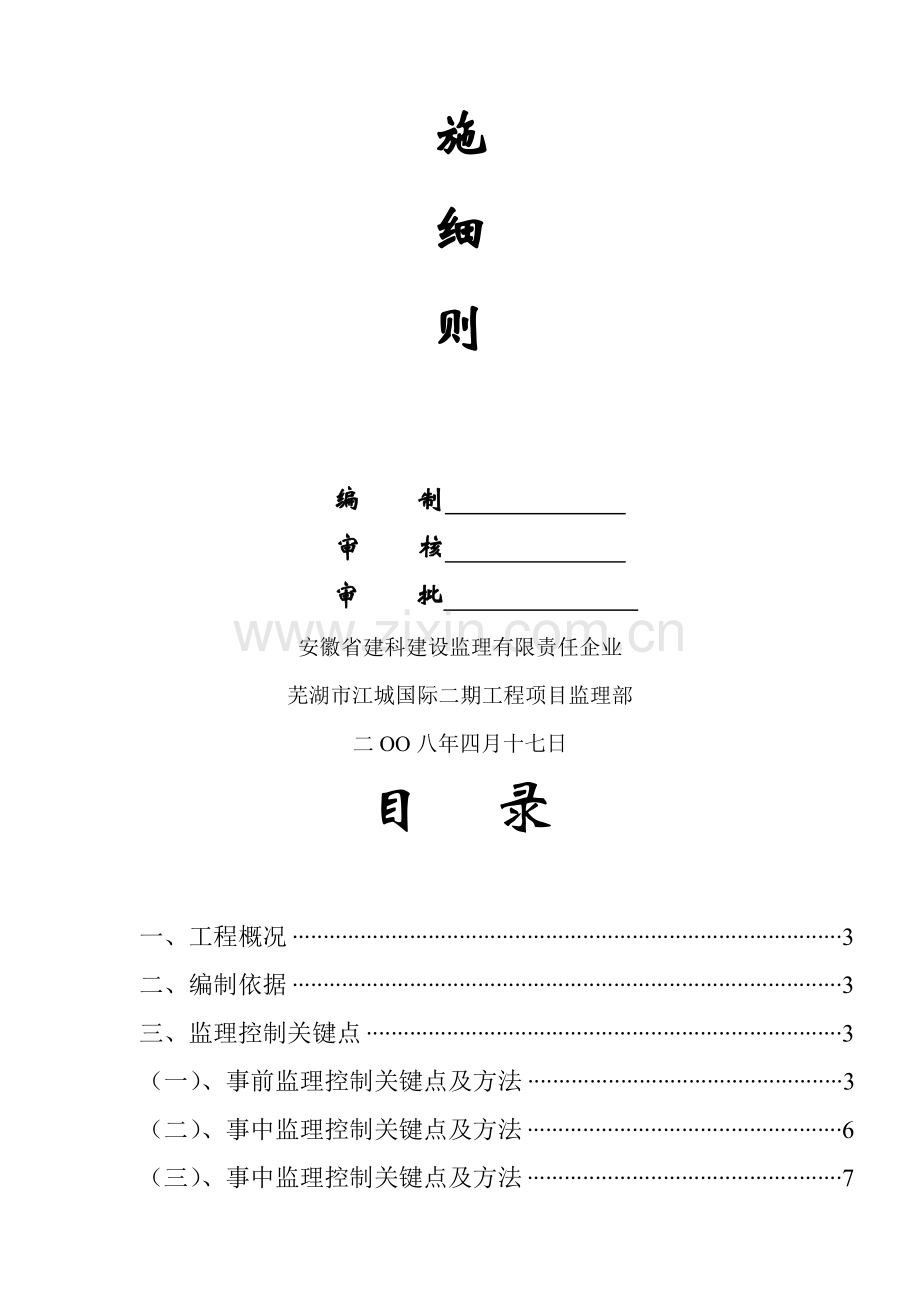

芜湖市江城国际二期模板工程
监
理
实
施
细
则

编 制　 　
审 核　
审 批
安徽省建科建设监理有限责任企业
芜湖市江城国际二期工程项目监理部
二OO八年四月十七日
目 录

一、工程概况 3
二、编制依据 3
三、监理控制关键点 3
（一）、事前监理控制关键点及方法 3
（二）、事中监理控制关键点及方法 6
（三）、事中监理控制关键点及方法 7

一、工程概况：

本工程主楼30层，地下室一层，建筑总高度139.9 m，副楼6层，建筑总高度27.4 m，总建筑面积42886.9㎡。结构类型为：RC框架—剪力墙结构；地下室钢筋混凝土工程采取木模板；+0.00以上结构竖向构件采取定型清水大钢模；其它均采取木模。大钢模利用塔吊吊装。
二、编制依据：
《混凝土结构工程施工及验收规范》GB50204－92。
三、监理控制关键点：
（一）事前监理控制关键点和方法：
1、模板和材料宜选择钢材、胶合板，模板支架材料宜选择钢材等，材料材质应符合相关专门要求。当采取木材时不宜低于Ⅲ等材。
2、模板支架必需符合以下要求：
（１）确保工程结构构件各部分形状尺寸和相互位置正确。
（２）含有足够承载能力、刚度和稳定性，能可靠承受新浇筑混凝土自重和侧压力，和在施工过程中所产生荷载。
（3）结构简单、装拆方便，便于钢筋绑扎、安装和混凝土浇筑、养护等要求。
（4）模板之间拼接要做到表面平整，接缝紧密确保浇筑混凝土时不漏浆和结构表面平滑。
3、组合钢模、大模板设计、制作和施工尚应符合国家现行标准《组合钢模板技术规范》、《大模板多层住宅结构设计和施工规程》对应要求。
4、模板和混凝土接触面应涂隔离剂。对油质等影响结构或妨碍装饰工程施工隔离剂不宜采取。严禁隔离剂沾污钢筋和混凝土接槎处。
5、模板及其支架要定时维修，钢模板及支架应预防锈蚀。
6、钢模板及其支架和设计应符合现行国家标准《钢结构设计规范》要求。其截面塑性发展系数取1.0；其荷载设计值可乘以系数0.9给予折减。
7、木模板及其支架设计应符合国家标准《木结构设计规范》要求，当木材含水率小于25%时，其荷载设计值可乘以系数0.9给予折减。
8、模板及其支架设计应考虑下列各项荷载：
（a）模板及其支架自重；
（b）新浇筑混凝土自重；
（c）钢筋自重；
（d）施工人员及施工设备荷载；
（e）振捣混凝土时产生荷载；
（f）新浇筑混凝土对模板侧面压力；
（g）倾倒混凝土时产生荷载；

参与模板及其支架荷载效应组合各项荷载
模板类别
参与组合荷载项
计算承载力
验算刚度
平板和薄壳模板及支架
a、b、c、d
a、b、c
梁和拱模板底及支架
a、b、c、e
a、b、c
梁、拱、柱（边长≤300㎜）侧面模板
e 、f
f
大致积结构、柱（边长300㎜）墙（厚﹥100㎜）侧面
f、g
f
注：表中“组合荷载”栏中字母为对应于下表：
项次
荷载类别
Yi
a
模板及支架自重
1.2
b
新浇筑混凝土自重
c
钢筋自重
d
施工人员及施工设备荷载
1.4
e
依据混凝土时产生荷载
f
新浇筑混凝土对模板侧面压力
1.2
g
倾斜混凝土时产生荷载
1.4
9、当验算模板及其支架刚度时，其最大变形值不得超出下列许可值：
（1）对结构表面外露模板，为模板构件计算跨度1/400；
（2）对结构表面隐蔽模板，为模板构件计算跨度1/250；
（3）支架压缩变形值或弹性挠度，为对应结构计算跨度1/1000；
10、支架立柱或桁架应保持稳定，并用撑拉杆件固定。
11、当验算模板及其支架在自重和风荷载作用下抗倾倒稳定性时，应符合相关专门要求。
12、施工单位进行支拆模板质量、安全、技术交底，并将交底统计提交监理企业。
（二）事中过程监理控制关键点和方法：
1、竖向模板和支架支承部分，当安装在基土上时应加设垫板，且基土必需坚实并有排水方法。
2、模板及其支架在安装过程中，必需设置防倾覆临时固定设施。
3、现浇钢筋混凝土梁、板，当跨度等于或大于4m时，模板应起拱，当设计无具体要求时，起拱高度宜为全长1/1000～3/1000。
4、现浇高层建筑应采取分层分段支模方法，安装上层模板及其支架应符合下列要求：
（1）下层楼板应含有承受上层荷载承载能力或加设支架支撑；
（2）上层支架立柱应对准下层支架立柱，并铺设垫板；
（3）当采取悬吊模板，桁架支模方法时，其支撑结构承载能力和刚度必需符合要求要求；
（4）当层间高度大于5 m时宜选择桁架支模或多层支架支模。
当采取多层支模时，支架横垫板应平整，支柱应垂直，上下层支架应在同一竖向中心线上。并应符合粤建监字[1998]027号又《广东省建设工程高支撑模板系统施工安全管理措施》。
5、当采取分节脱模时，底模支点应按模板设计设置，各节模板应同一平面上，高低差不超出3㎜。
6、 固定在模板上预埋件和预留孔洞均不得遗漏，安装必需牢靠，位置正确。其许可偏差应符合下表要求。
预埋件和预留孔洞许可偏差（㎜）
项目
许可偏差
预埋钢板中心线位置
3
预埋管、预留孔中心线位置
3
预埋螺栓
中心线位置
2
外露长度
+10
0
预埋洞
中心线位置
10
截面内部尺寸
+10
0

7、现浇结构模板安装许可偏差，应符合下表要求
现浇结构模板安装许可偏差（㎜）
项目
许可偏差
轴线位置
5
底模上表面标高
+5
截面内部尺寸
基础
+10
柱、墙、梁
+4、-5
层高垂直
全高≤5 m
6
全高﹥5 m
8
相邻两板表面高低差
2
表面平整（2 m长度上）
5
8、模板安装检验方法：轴线位移，截面尺寸等可用尺量检验；标高用水准仪或拉线检验；每层垂直度用2 m托线板检验；表面平整度用2 m靠尺和楔形塞尺检验。
9、模板安装完成后，先由施工单位质安人员自检，自检合格后，按要求填写好自检资料报监理企业办理模板工程验收手续，并做好轴线复核签证。
（三）事后控制关键点：
1、混凝土浇捣时，要派专员观察模板，支架系统，发觉问题立即处理。
2、现浇结构模板及其支架拆除时混凝土强度，应符合设计要求，当设计无具体要求时，应符合下列要求：
侧模，在混凝土强度能确保其表面及棱角不因拆除模板而受损坏后，方可拆除。
底模，在混凝土强并符合下表要求后，方可拆除：

现浇结构拆模时所需混凝土强度
结构类型
结构跨度（m）
按设计混凝土强度标准值百分率计（%）
板
≤2
＞2，≤8
＞8
50
75
100
梁、拱、壳
≤8
＞8
75
100
悬臂构件
≤2
＞2
75
100
3、预制构件模板拆除时混凝土强度，应符合设计要求，当设计无具体要求时，应符合下列要求：
侧模，在混凝土强度能确保构件不变形，棱角完整时，方可拆除；
芯模或预留孔洞内模，在混凝土强度能确保构件和孔洞表面不发生坍陷和裂缝后，方可拆除；
底模，当构件跨度小于4 m时，在混凝土强度符合设计混凝土强度标准值50%要求后，方可拆除；当构件跨度大于4 m时，在混凝土强度符合设计混凝土强度标准值75%要求后，方可拆除。
4、预应力混凝土结构构件模板拆除，除应符合2、3条要求外，侧模应在预应力张拉前拆除，底模应在结构构件建立预应力后拆除。
5、已拆除模板和其支架结构，在混凝土强度符合设计混凝土强度等级后，方可承受全部使用荷载；当施工荷载所产生效应比使用荷载效应更为不利时，必需经过核实，加设临时支模。
6、模板拆除应先由施工单位提出申请，并附混凝土强度汇报，经监理企业同意后方可拆除。
7、模板堆放整齐，过高应有防倾倒方法。
8、模板拆除区域应设置警戒线，并设置监护人。

安徽省建科建设监理
江城国际二期工程项目监理部
4月28日
