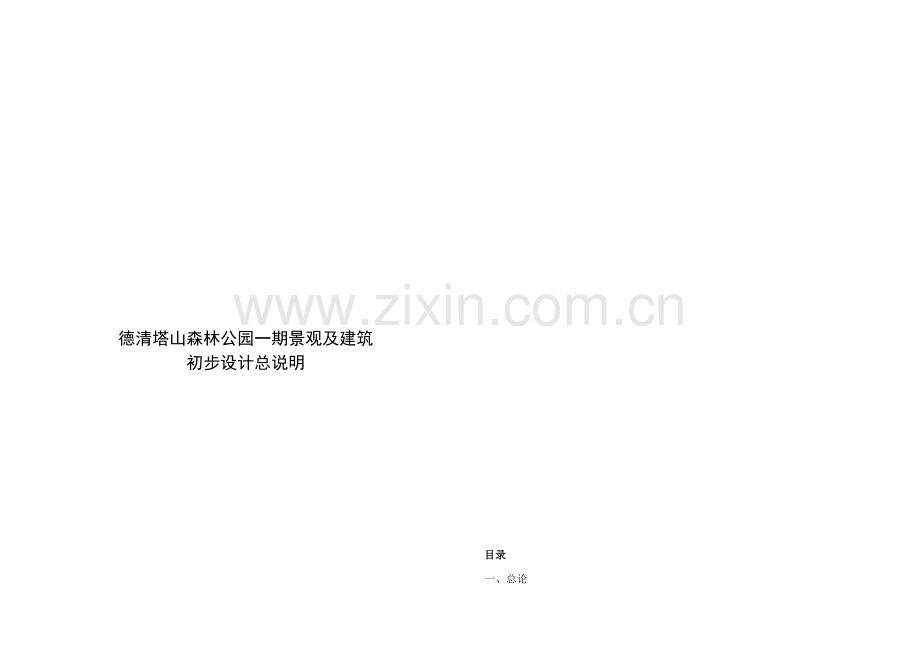

森林公园一期景观及建筑工程初步规划设计项目说明指导书.doc

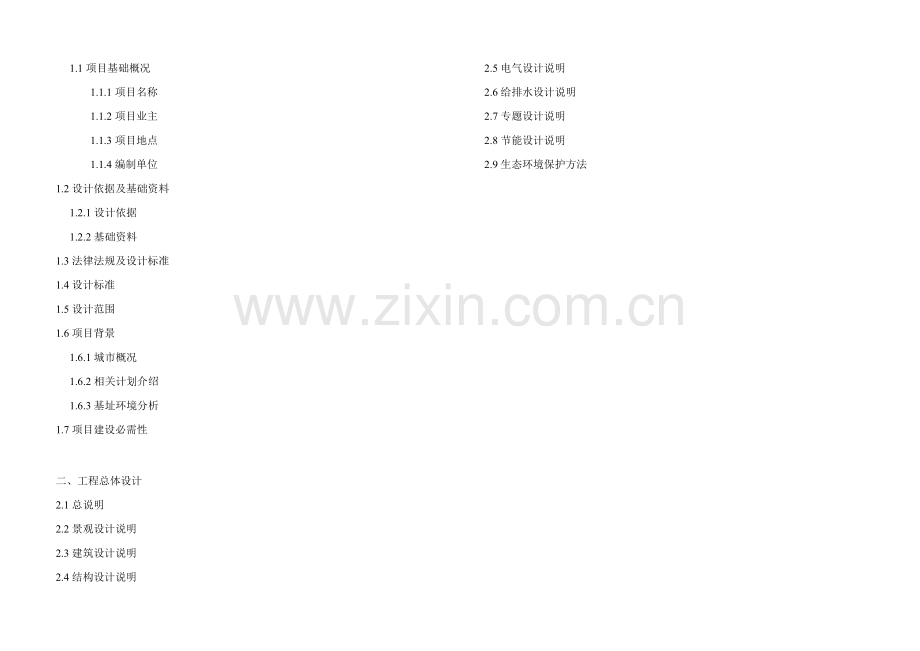

德清塔山森林公园一期景观及建筑初步设计总说明目录一、总论1.1项目基础概况1.1.1项目名称1.1.2项目业主1.1.3项目地点1.1.4编制单位1.2设计依据及基础资料1.2.1设计依据1.2.2基础资料1.3法律法规及设计标准1.4设计标准1.5设计范围1.6项目背景1.6.1城市概况1.6.2相关计划介绍1.6.3基址环境分析1.7项目建设必需性二、工程总体设计2.1总说明2.2景观设计说明2.3建筑设计说明2.4结构设计说明2.5电气设计说明2.6给排水设计说明2.7专题设计说明2.8节能设计说明2.9生态环境保护方法一、 总论1.1项目基础概况1.1.1项目名称德清塔山森林公园一期市政景观工程1.1.2项目业主德清县城市建设发展总企业1.1.3项目地点德清县武康镇舞阳街东南侧1.1.4编制单位杭州园林设计院1.2设计依据及基础资料1.2.1设计依据1.德清县发展改革和经济委员会相关同意德清县塔山森林公园一期工程项目可行性研究汇报批复德清县发展改革和经济委员会2.德清城市总体计划（-）浙江省城镇计划设计研究院德清县建设局（8月）3.德清县塔山森林公园一期工程项目环境影响汇报书湖州市环境科学研究所4.德清县环境保护局相关德清县城市建设发展总企业德清县塔山森林公园一期工程项目环境影响汇报书审查意见函德清县环境保护局 德环【】27号1.2.2基础资料1.德清县城市计划管理委员会第二十五次会议纪要德清县城市计划管理委员会办公室【】5号2.德清县建设项目选址意见书德清县建设局3.拟建塔山森林公园地形图德清县城镇测绘所4.业主提供其它资料1.3法律法规及设计标准1.3.1相关法律法规请填写完整1.3.2设计规范标准请填写完整1.4设计标准生态性标准：充足利用山水相依自然地势及现实状况良好植被景观，以景观生态学理论为指导，充足发挥绿地对环境改善作用。整体性标准：把此次计划内容放在下渚湖湿地风景区范围内整体考虑，使之成为整个风景区范围内有机组成部分；同时协调红线内各独立空间关系，避免各自为阵。综合性标准：坚持从功效设定、景观改变、生态改善及表现城市文化、便利城市生活等多方面综合性处理问题，强调空间复合属性，杜绝单纯从视觉景观角度看待问题。场地性标准：相地合宜，构园得体把握地段特征，抓住场所精神，展示地方自然、历史、人文景观特色，因地制宜营造有场地肌理和烙印景观，使得景观具独特征。公共性标准：城市绿地不对城市行人竖起屏障，而是经过一定退让和视线导入，使得绿地更深入渗透到城市内部。充足利用公园公共属性，发明多个公园和城市亲近空间。参与性标准：游客可参与乡村山林和寺庙庵堂多种活动，意在于给游者以更多亲身体验。1.5设计范围塔山森林公园在德清县城武康东南侧，总用地面积约1.46平方公里。塔山森林公园一期关键建设内容：舞阳街自然风光景观带、烟霞洞天景区、石溪竹韵景区、净心庵入口道路景观区和山林游步道景观区，一期总投资概算约为1.25亿元（详见工程概算书）。1.6项目背景1.6.1城市概况参考德清塔山森林公园计划设计方案1.6.2相关计划介绍参考德清塔山森林公园计划设计方案1.6.3基址环境分析参考德清塔山森林公园计划设计方案1.7项目建设必需性(1)本工程是改善城市生态环境、提升城市品位、美化城市形象需要伴随长江三角洲地域经济发展和繁荣，德清县面向世界、面向未来，正在向城市经济更繁荣、社会更文明、功效更齐全、环境更优美现代化小型城市目标前进。德清县坚持走可连续发展道路，不停地对城市进行环境改造工作。但原有城市绿化布局己不能适应该今社会发展，城市综合改造工程在大家对城市生态环境关注下己摆到议事日程。德清县政府依据高起点建设城市思绪，大刀阔斧地花大代价、大手笔进行拆迁房屋、搬迁企业，大面积造绿，意在改善德清县市容，使区内绿树成荫，鸟语花香，形成一条以营造生态环境为前提绿色长廊。并在总体计划构思中将郊区大片农田、风景林地经过沿河绿化及道路绿化引入城市，将城市公园，滨河林荫道和城市道路带状绿地，连成一个有机整体，形成大环境绿化网络。本工程建设是整个绿化网络中关键工程之一，对美化城市形象，改善城市生态环境有着关键影响。德清县旅游产业发展总体计划将德清旅游发展愿景定位为：中国江南休闲度假第一县，明确提出了将休闲度假产品作为旅游产业关键产品。计划同时提出了“一轴两环金三角”旅游开放格局，并以下渚湖及周围地域为金三角结构核，充足利用下渚湖湿地良好生态，重视展现江南水乡民俗文化，建设江南休闲名城，使之成为德清旅游接待中心和集散中心。总而言之，本项目标改造和建设对武康镇城市生态环境改善，提升城市品位和著名度，发展旅游事业含有十分关键意义。(2)本工程是改善城市投资环境，融入长三角经济圈需要城市建设有着关键经济意义和社会意义，城市环境改善就意味着投资环境改善，良好绿化、净化、美化和亮化等情况直接和该区工业经济发展和招商引资吸引力相关。所以，加紧城市建设、促进城市化进程、改善城市环境、提供更具吸引力投资环境，将有力促进和带动城市经济发展。构筑新平台，接轨大上海，融入长三角，是德清县委、县政府做出重大战略决议。德清和上海、杭州地域相连，双向交往增多，合作关系紧密。为了愈加好接收上海，苏杭等大城市辐射，融入长三角经济圈，参与长三角城市圈经济分工合作，德清必需加大城市建设，提升本身城市品味，改善投资环境，提升城市综合竞争力。德清特殊地理位置，优美自然生态环境，丰富人文和土地资源，快速发展经济实力，和完善基础设施建设，十分有利于吸引中外客商投资工业企业、房地产和旅游项目，促进德清产业升级和经济发展，使南京、上海、杭州人流和德清连接愈加紧密。本项目建设将有力提升武康中心城市品位，增加后续土地开发吸引力，为城市周围土地开发带来巨大潜力，土地出让价格预期将有很大升值，必将产生可观经济效益。有利于武康真正成为县域经济中心而起到主动推进作用。(3)建设塔山森林公园对于德清城市发展含相关键意义1、对德清城市功效完善和品质提升，促进城市第三产业深入发展。提升德清整体城市品位，改善环境品质和整体水平；2、改善和提升生活品质，促进城市开发。建设本项目将营造德清城市休闲性“前花园”和展示性“城市大厅”。从社会意义上来说，极大提升城市生活品质，改善城区居民休闲娱乐质量；从经济意义上来说，能够提升周围土地价值，促进房地产业等发展，提升城市综合竞争力。实现德清“接轨沪杭，建设新德清”发展战略；3、建设本项目将促进社会、经济和环境协调统一 。完善原有城市整体绿化布局，营造生态环境，开放城市绿地活动空间，扩大和提升社会效益。4、城市发展坚持可连续发展战略，在保持经济总量较快增加基础上改善增加质量。城市竞争在某种意义上是城市功效竞争，为满足城市功效不停提升要求，实现可连续发展目标，必需加大城市基础设施和公益性建设，使德清县城市功效全起来、环境美起来、品味高起来，全方面增强城市对德清经济社会发展承载力。二、工程总体设计一、 工程概况塔山森林公园在德清县城武康东南侧，省级风景名胜区下渚湖湿地西北角，是城区和风景区相互交融地块，背靠风景区面向城区，地理位置优越，是城市中公园，总用地面积约1.46平方公里。其中一期设计范围包含舞阳街沿线自然风光景观带、烟霞洞天景区、石溪竹韵景区、净心庵及道路入口景观和山林游步道景观，总用地面积约为0.42平方公里。塔山森林公园一期关键建设内容：舞阳街沿线自然风光景观带（包含药园、田园、花园和树园），烟霞洞天景区（包含百岫寺周围景观、纪念园、梅园、秋园、上山道路、溪流整改、悠然亭、清源廊等），石溪竹韵景区（包含道路及溪流整改、草园、桃园、茶园、菊园、竹园），净心庵入口道路及溪流整改、公园一期西入口等，一期总投资概算约为1.25亿元。塔山森林公园一期工程在塔山西北角，重山连绵、地形复杂，整体呈四面低中间高趋势。山峰最高处海拔156米，最低处海拔在5米左右。山林整体植被情况良好，水源涵养丰富，在多个山坞中形成了山涧，局部开山地块还形成了水塘。山涧以烟霞溪、石溪两条为最大，常年水流不停。烟霞溪在山脚高差较大处形成瀑布，地势平缓处聚集成开阔水库，水质良好。舞阳街沿线因为山体破坏严重，景观修复难度较大。工程用地范围内现实状况多为自然山林地，还有少许棚屋建筑。二、 设计编制依据德清城市总体计划（）德清县城市绿地系统计划（）浙江德清下渚湖湿地风景名胜区总体计划（）德清县志 甲方提供1：500电子地形图三、设计遵照规范 公园设计规范（CJJ48-92），建设部1993 城市道路绿化计划和设计规范(CJJ75-97)，建标1997259号 城市绿地设计规范（GB50420-）四、设计指导思想依据用地尤其自然条件，结合山林植被改造要求，依靠地方文化资源，以市民和周围居民为服务对象，以多个尺度和各具内容山林空间为主体，总体上强调山体景观表现和文化趣味设计，建设清新、自然、开放城市山林休闲景观空间。第二章 景观设计说明依据现实状况自然地形、地貌，将一期工程设计范围内分为五个分区：舞阳街自然风光景观带、烟霞洞天景区、石溪竹韵景区、净心庵入口道路景观区和山林游步道景观区。一、舞阳街自然风光景观带:沿线在森林公园面向城市开敞界面，是城市和山林过渡地带，关键以大尺度景观林带形成自然野趣特色，同时在局部关键区块以精细种植突出专题分别设置了：药园、田园、花园和树园四个专题。人行道沿线绿化在满足功效基础上，依据相邻山体、平地不一样特征进行不一样处理，丰富沿线景观。二、烟霞洞天景区：烟霞坞以水库为特色入口景观，以百岫寺为佛教文化聚集点，以纪念园为红色文化教育基地，以山中度假酒店为休闲活动中心，形成一个植被丰富、景观优美自然山坞。依据地块特征，将整个烟霞坞内种植景观分为两个特色区域：梅园、秋园。梅园包含水库直至百岫寺、纪念园区块，以梅花、腊梅、竹等植物为主，强调冬季景观特色；秋园包含了放生池以上烟霞坞区块，以适宜山林、谷底生长枫香、三角枫、鸡爪槭等等秋色叶植物为主，强调秋季绚丽色彩。三、石溪竹韵景区：石溪坞整体为东西走向，西头和塔山村相接，东边连接烟霞坞，是一个将山林游赏和体验农趣相结合区块。在此次设计中内容关键包含坞中关键游步道及两侧山涧、植被景观，关键以现有良好竹林为景观基调，经过农趣体验园是设置，形成专类园：草园、桃园、茶园、菊园、竹园五个特色农趣体验园。四、净心庵及道路入口景观：在玉屏路上，是进入净心庵唯一通道，同时是山林游步道关键出入口。设计以相邻山体大片松、竹为绿色背景，以七叶树为行道树形成主景，突出季相变换景观同时，隐寓佛教文化内涵。入口处以毛石景墙围合形成铺装场地，草亭在一角，景石点缀于铺装中央，配以大树突出森林公园专题。五、山林游步道景观：关键突出野趣，在山林整体植被景观改造前提下，对游步道两侧因修路而被破坏山体进行植被修复，还山林以自然本色。游步道沿线设置合理休憩平台，平台依山就势，或是依附在山体缓坡上场地，或是悬挑在陡坡上平台，周围全部合适精心点缀植被，形成山野中精巧之所。第三章 建筑设计说明 塔山森林公园一期工程中设计建筑总面积约为960平方米，除纪念园管理房外，其它各单体建筑面积建筑均小于300平方米。所设计建筑按功效类型可分为管理服务建筑和景观建筑两种，建筑均采取德清当地传统民居建筑形式，结合山地公园特色。 1、管理服务建筑包含烟霞洞天景区主入口服务建筑、纪念园管理用房及公厕等。烟霞洞天景区主入口服务建筑在舞阳街北侧平地上，建筑面向入口广场，包含了商业服务、办公管理及公共厕所等功效，建筑为局部二层：一层部分为砖木结构；二层部分为框架结构，外墙贴木柱及局部饰面木板；屋顶为木结构两坡面。纪念园管理房在烟霞坞中一个东向山谷中， 包含了展览、接待、办公等功效，作为纪念园室外场地配套，建筑为框架结构、局部二层，外墙局部采取木板、文化石装饰。公厕为一层砖混结构建筑，临近主园路，在放生池边。2、依据景观需要部署景观建筑榭、阁、轩、亭、廊等，组成点景，成为赏景点或被赏对象。景观建筑形式和材料较为自由，多因景而设，均为木结构建筑。 3、建筑墙体材料大多采取混凝土多孔砖。全部木结构及砖木结构建筑中木作工程必需满足：柱子、梁、枋、檩条等承重构件均为柳桉，椽子、屋面板为东北松；全部木构件均需进行脱水烘干、CCA熏蒸及三防(防火、防蚁、防腐)处理；原木或方木木材含水率不应大于25%，其它构件木材含水率不应大于18%。在一期工程建筑中以纪念园管理用房面积最大，且功效最复杂，顾对此建筑进行具体说明，以下：（1） 总说明1.1 工程设计关键依据1.1.1 民用建筑设计通则 GB 50352-建筑设计防火规范 GB 50016-城市道路和建筑物无障碍设计规范 JGJ50-其它相关国家、行业、地方法规、标准。1.1.2 工程设计相关文件经同意本工程设计任务书，建设方意见；1.2 工程概况1.2.1 本工程为德清塔山森林公园一期景观工程纪念园管理房。1.2.2 用地范围：以环境扩初图纸范围为准。1.3 建设规模和设计范围1.3.1 建设规模和项目组成依据工程设计任务书要求，本建筑总占地面积215平方米，总建筑面积337平方米。工程由一栋二层管理房及景观环境设计组成。1.3.2 设计范围依据设计协议，此次设计范围是建筑、结构、给水排水、建筑电气等；和总平面、道路及室外管网等设计。不包含（如内装修、幕墙等）设计。（2） 总平面经过对地理位置，周围环境及甲方要求分析，本项目出入口在地块东侧，由游步道下山连接景区主干道路。建筑以圆形纪念碑广场为中心承扇形部署，建筑为东西向布局，建筑主入口在建筑北侧，面向纪念碑广场。场地内雨水采取自然排水，直接排向周围山体之中。（3） 建筑说明3.1 设计依据1、总说明中已列举相关批文；2、相关国家、地方、行业规范、规程。3.2 建筑特征概述建筑标高：建筑0.000为黄海高程36.000。建筑层数和高度：建筑层数为二层；一层层高为3.600m，二层层高为3.300m。建筑面积：总占地面积215平方米，总建筑面积337平方米。结构类型：框架结构。3.3 平面设计一层由展览大厅、办公室、公共卫生间组成。二层关键功效为管理办公用房。3.4 立面设计建筑风格根据前期方案及甲方修改意见进行设计，建筑造型为中国传统建筑形式，立面以弹性涂料、文化石及再生木装饰板为主，配以深兰色铝合金门窗。3.5 建筑装修外装修：以弹性涂料、文化石及再生木装饰板为主，采取隔热型深蓝色铝合金门窗。3.6 墙体材料：除注明者外,内墙均采取240/120厚混凝土多孔砖,M5混合砂浆砌筑。外墙采取240厚混凝土多孔砖30厚聚苯颗粒保温浆料。3.7 屋面：上人屋面：30厚600X600米黄色花岗石板，干水泥擦缝25厚1:3水泥砂浆干铺无纺聚酯纤维布一层40厚挤塑聚苯板保温层+3厚SBS防水卷材+细石混凝土找坡层最薄处30厚（加防水剂）+现浇钢筋混凝土板。3.8 节能设计当地域属夏热冬冷气候地带,依据民用建筑热工设计规范要求和浙江地域节能标准，进行节能设计。本工程墙体采取外保温，选择30厚聚苯颗粒保温浆料保温层。屋面采取40厚挤塑聚苯板保温层。外窗采取隔热型深蓝色铝合金门窗。3.9 建筑消防本建筑设一个防火分区，共两个安全出口，满足消防要求。第四章 结构设计说明一、设计依据及设计要求：1.依据设计规范：建筑地基基础设计规范 (GB50007-)混凝土结构设计规范 (GB50010-)建筑抗震设计规范 (GBJ11-89)建筑结构荷载规范 (GB50009-)(）建筑桩基技术规范 (JGJ94-94)建筑结构可靠度设计统一标准 GB50068-2.自然条件：基础风压：0.40KN/M2，基础雪压：0.40KN/M2；本工程所在地域地震设防烈度6度，地震动峰值加速度为0.05g；本工程提供地质勘察汇报,选 2 含砂粉质粘土为持力层,3.设计要求：民用建筑楼面均布活荷载标准值：二层管理用房：2.5KN/M2;园林桥：3.0KN/M2;民用建筑屋面均布活荷载标准值：上人屋面：2.0KN/M2；不上人屋面：0.5KN/M2本工程设计按地震设防烈度6度，地震动峰值加速度为0.05g考虑；本工程设计使用年限为50年。本工程设计结构安全等级为二级。二、结构设计1.本工程为多个单体，关键建筑为二层局部三层，坡屋面，结构型式为框架结构，厕所为砖混结构。基础暂定为柱下独立基础，墙下条基。2.材料：砼C25，钢筋： HPB235级， HPB235级;砖 : +0.000以下MU10为烧结多孔砖,砂浆采取+0.000以下用M5水泥砂浆，+0.000以上用M5混合砂浆;第五章 电气设计说明一、设计依据1、国家现行相关设计规程、规范及标准，关键包含：1.1、民用建筑电气设计规范JGJ16-；1.2、建筑物防雷设计规范GB50057-94（）；1.3、10kV及以下变电所设计规范GB50053-94；1.4、低压配电设计规范GB50054-95；1.5、供配电系统设计规范GB50092-95；1.6、建筑设计防火规范GB50016-；1.7、建筑照明设计标准GB50034-；1.8、城市道路照明设计标准CJJ45-。2、内部各工种提供资料。二、设计范围红线范围内各地块供配电系统(不含变电所)，室外照明和动力系统，室外10kV线路及通信、网络、有线电视线路预埋管线系统，建筑室内照明、配电系统、防雷和接地保护系统、通信、网络、有线电视系统。三、10/0.4kV变、配电系统1 负荷等级及各类负荷容量1.1本工程中用电负荷均为三级负荷。1.2各类负荷容量本工程用电负荷包含各建筑单体用电、室外安全照明用电、局部节点景观照明用电、室外水泵等动力用电。对本工程建筑单体用电负荷按单位容量法进行统计，对度假酒店生活加压水泵部分用电，只在变压器容量选择时对应预留合适容量。各地块用电量及变电所容量见下表：地块名称变电所容量安装容量计算容量负载率舞阳街现有变压器 204.3kW163.5kW 东侧寺庙新建1x315kVA 133.8kW 107.1kW 37.0%山顶平台新建1x100kVA 44.0kW 35.2kW 38.3%本工程用电负荷总安装容量为382.1kW，总计算容量为305.7kW。（本工程新建变电所容量由当地供电部门最终确定并负责设计完成。）2、供电电源及配电方法本工程仅负责园区内10kV线路管线预埋，在园区主干道一侧埋地敷设4根HDPE160管做主干管。本工程内各变电所10kV电源均由现有市政道路电力管网引出，10kV配电方法采取放射式和树杆式相结合方法。 四、配电系统 本工程各电力用户电源由对应地块变电所引来，电压等级为0.4/0.23kV。 低压配电采取TN-C-S系统，大容量用户采取变电所直接供电，小容量用户经室外分支箱分支后接入。0.4/0.23kV室外线路采取电缆穿HDPE管埋地敷设或直埋敷设，室内均采取BV-500V型导线或YJV-0.6/1kV型电缆穿管暗敷设。五、照明系统1、照明种类及照度标准本工程照明分正常照明、应急照明和景观照明。照度标准按现行国家标准建筑照明设计标准GB50034-实施。2、光源、灯具选择及控制方法通常场所采取荧光灯或节能型光源，有装修要求场所视装修要求而定，但应符合相关要求；用于应急照明光源采取能快速点燃光源。3、各单体建筑走道及封闭楼梯间内和关键出入口处设疏散标志灯和应急照明。应急照明采取灯具自带蓄电池做后备电源。4、景观、室外照明本工程在合适场所设置景观照明，景观照明分植物景观照明、关键构筑物照明及景观水池照明等；在各级园路上分别设置庭园灯、草坪灯作为道路照明。室外照明电压采取220V，室外配电箱内集中控制。六、防雷和接地园区内各建筑按建筑物防雷设计规范GB50057-94（）要求确定是否设置防雷系统及相关防雷等级。设防雷装置建筑物在屋顶设明敷热镀锌圆钢避雷带做接闪器，引下线和接地装置利用建筑物内主钢筋。为防雷电波侵入，电缆进出线在进出端应将电缆金属外皮、保护钢管等和电气设备接地相连。本工程各建筑物均采取总等电位联结。七、通信、网络、有线电视系统本工程仅负责园区内通信、网络和有线电视线路管线预埋，在园区主干道一侧埋设6根HDPE110管做主干管。园区各建筑内均引入通信、网络和有线电视线路，在室内设置用户弱电综合信息箱。第六章 给排水设计说明一、设计依据1.1 甲方提供本工程周围城市市政管道概况资料。1.2 国家现行设计规范、规程。建筑给水排水设计规范GB50015-室外给水设计规范GB50013-室外排水设计规范GB50014-建筑设计防火规范GB50016-建筑灭火器配置设计规范GBJ140-1.3 本项目园林专业提供作业条件图和设计资料。二、设计范围此次设计为红线范围内建筑给水排水设计、环境给水排水设计及消防设计。三、室外给水排水工程 4.1 室外生活给水设计 1）水源(1)本工程建筑生活用水水源为城市自来水，由舞阳街、玉屏路市政供水干管接入，供水压力0.25MPa。(2)本工程消防用水水源部分采取市政自来水，部分采取天然水源，部分采取高位消防水池供水。 2）用水量(1)生活饮用水量：最高日48.8m3，最大小时5.38m3。(2)关键用水项目及其用水量，详表3.1-1。 本工程各用水项目用水量汇总表 表3.1-1序号用水项目名 称使用人数或或面积单位用水量标准(L)小时改变系数(K)使用时间(h)用水量(m3)最大时最高日1主入口服务建筑1.5100.755.02梅庄1500m2L/m2*d122.0241.5018.03纪念园管理服务建筑337.3m2L/m2*d61.580.382.04茶室500m2L/m2*d101.5100.755.05静心庵1050m2L/m2*d82.0240.708.46公厕11.5100.604.01小 计4.6842.45未预见水量按本表1至6项之和15%计0.706.46合 计5.3848.8 3）给水管道系统室外采取生活用水和消防用水适用管道系统。烟霞坞主入口服务建筑及梅庄处室外生活、消防给水由舞阳街市政供水干管接入，管道枝状部署。静心庵处室外生活、消防给水由玉屏路市政供水干管接入，管道枝状部署。纪念园管理服务建筑、茶室、公厕生活用水由市政自来水加压后供给。每个建筑单体分别设水表井，且表后设倒流预防器。 4）管材给水管道采取HDPE管，熔接，公称压力1.0MPa。管道、管件及阀门工作压力为1.0MPa。水表井和阀门井均采取砖砌筑。井盖采取新型复合材料盖板。3.2 室外消防给水工程设计 1）消防水源及消防用水量烟霞坞主入口服务建筑、梅庄及静心庵处室外消防水源采取城市自来水，由主干道旁室外消火栓供给。室外消防用水量为15L/s。纪念园管理服务建筑外消防水源采取放生池天然水源，室外消防用水量为10L/s。纪念园管理服务建筑外消防水源采取放生池天然水源，室外消防用水量为10L/s。 2）消防管道系统室外采取生活用水和消防用水适用管道系统。建筑室外消防管道均为枝状部署，管径de110。接入处设水表井，且表后设倒流预防器。室外消防采取低压制给水系统，由城市自来水直接供水，发生火灾时，由城市消防车从现场室外消火栓取水经加压进行灭火或经消防水泵接合器供室内消防灭火用水。 3）室外消防管道采取HDPE管，熔接，公称压力1.0MPa。3.3 室外污水工程设计 1）本工程采取生活污水和雨水分流制排水管道系统。 2）生活污水排水量：日污水量以建筑生活给水量80%计，为52.8m3/d。 3）生活污水经化粪池处理后，和生活废水回合，排至公园室外污水管道。厨房含油废水需经隔油池处理后排入污水管。 4）室外污水管道采取UPVC双壁波纹管，承插连接，采取砂基础。 5）检验井采取砖砌，盖板采取新型复合材料盖板。3.4 室外雨水工程设计 1)暴雨强度公式 (mm/min)设计重现期：P=2a径流系数，取0.66 2)绿地雨水以自然排放为主，主干道雨水有组织搜集，就近排至水系或河道内。 3)室外雨水管道采取UPVC双壁波纹管，承插连接，采取砂基础。 4)检验井采取砖砌，盖板采取新型复合材料盖板。四、室内给水排水工程4.1 生活给水系统 1）用水量：建筑各部分生活饮用水量，详见表4.1-1。 2）系统设置：每个建筑单体设一只户用水表。 3）管材：采取PP-R管，熔接。公称压力：1.0MPa。4.2 室内消防设计各建筑单体按中危险级设置磷酸铵盐干粉灭火器。4.3 室内污水设计 1）室内排水采取雨、污、废分流制。 2）生活污水排水量以生活用水85计：40.4m3/d。 3）室内生活污水均为重力流排出，建筑底层污水单独排出。 4）为确保很好室内环境，污水管道系统设有升顶通气立管。 5）排水管采取UPVC排水管，粘接。4.4 屋面雨水排水系统 1）暴雨强度公式,见3.4 2）设计参数： 设计降雨历时：t=5min 设计重现期：P=1a；安全溢流口设计重现期：P50a 屋面径流系数：=0.9 3）屋面雨水采取外落式重力流雨水排水系统。屋面雨水由87型雨水斗搜集经雨水立管排至室外雨水管道。4.5 节水方法 1）选择节水型卫生洁具及配水件。 2）公共卫生间采取感应式水嘴和感应式小便器冲洗阀。第七章 专题设计说明一、竖向、土方工程：1）基础利用现有标高，在局部陡砍地带采取增设挡土墙和回填土两种进行处理。按总平面定位图及竖向设计图开挖水面，堆叠地形。2）确保种植土层厚度大于0.5米，其中高大乔木种植土层大于1.5米。3）确保沿水线边2米范围内水深不得超出50公分。4）各条道路竖向标高应严格按摄影关规范要求坡度，结合现实状况地势进行合理放样。二、桥梁工程：一期工程中所设计桥为石质桥梁，全部未注明石材表面均为自然面，同一个石材不得有显著色差。全部石构件均以石榫连接，石榫以环氧树脂粘接。预留预埋构件及预留孔洞，各工种在施工中均应亲密配合，一并实施。四、水体、驳岸工程：1）设计红线范围内有多条山涧、溪流。除烟霞坞中溪流进行整改处理外，石溪坞及净心庵门前两条山涧均只对现实状况进行合适修整，保持山涧原有自然特征。2）水库保持现实状况，对于水库上部溪流进行重新梳理。3）水体驳岸做法为两种：(1)%C120松木桩护岸。(2)MU20毛石浆砌块石驳岸,表面一皮150厚高湖石干砌,不露浆。五、铺地工程：1）主干道做法： 5米宽道路联络烟霞坞、石溪坞，采取透水沥青路面：40厚中(细)粒式沥青(透水沥青)、60厚粗粒式沥青(透水沥青)、乳化沥青透层、250厚5%水泥稳定碎石层、200厚级配碎石垫层、素土扎实。两侧压边采取60厚100X100青色花岗岩细凿面弹石，30厚1:2水泥砂浆粘结。道路一侧全部有山涧、溪流，一侧设置截洪沟。2）游步道做法：道路铺装面层、30厚1:2水泥砂浆粘结层、100厚C20混凝土层、150厚94%级配碎石6%水泥、素土扎实,95%密实度。3）铺地做法：除尤其注明外，本工程铺地做法采取下列两种： a）机动车通行场地：面层、30厚1:2水泥砂浆粘结层、150厚C20混凝土层、200厚94%级配碎石6%水泥、素土扎实,95%密实度。b）人行场地：面层、30厚1:2水泥砂浆粘结层、100厚C20混凝土层、150厚94%级配碎石6%水泥、素土扎实,95%密实度。六、绿化工程：种植设计标准： 依据各段景区意境配置对应植物； 适地适树，突出乡土树种；注意植物景观和植物空间组织，如草坡、疏林、密林等。以乔灌地被等多层次植物合理搭配，形成人工生态植物群，充足发挥绿带生态效益； 1) 此次种植设计依据现场实际进行，种植时注意了层次和方向，能很好表现自然式植物配植风格。同时保留现实状况大乔木及自然地貌特征，如种植设计中和现实状况大乔木及自然地貌相冲突以服从现实状况植被形态为标准。保留现场全部胸径5公分以上乔木及原有植被群落。2) 全方面清除地面建筑垃圾、枯枝等残留物，要求绿化种植土为颗粒相对均匀较细有机质土。 3) 广场上大乔木应先于铺装前种植，以免出现铺装完成后无法种树情况。广场乔木种植时应正确定位。 4) 绿化施工选苗应按苗木表规格要求。所植苗木应冠形整齐，生长势旺盛，分支点大于2.0米。所移苗木应确保土球大小，苗木整枝应兼顾树姿优美，花灌木则要求选择苗壮、蓬形大、姿态好苗木，水生植物种植依据等深要求进行，以确保植物有良好长势。 5) 混播籽播植物播种前必需进行地形整理及表面平整，并确保种籽数量和质量。 6) 包扎土球用绳索粗细宜适度，质地要坚固，通常以草绳为宜，尼龙绳、塑料绳等不易腐烂包装物必需拆除。 7) 苗木定位时，应和地下管道留出一定距离，乔木和管道外缘距离大于1.5米。 8) 大乔木种植表现德清地域植物群落关系及塔山地块特征，如部分因苗木采购原因或植物规格原因需更换必需经设计人员及业主同意方可进行。9) 其它:一期实施范围中山林游步道景观区在此次设计中没有进行具体图纸表示，关键是因为山林游步道定位、选线受到现场情况极大制约，且山林内情况复杂，图纸上无法反应现实情况。设计要求结合游步道现场进行绿化苗木设计部署。关键突出野趣，在山林整体植被景观改造前提下，对游步道两侧因修路而被破坏山体进行植被修复，还山林以自然本色。游步道沿线设置合理休憩平台，平台依山就势，或是依附在山体缓坡上场地，或是悬挑在陡坡上平台，周围全部合适精心点缀植被，形成山野中精巧之所。六、景观小品设计：公园中有大量景观小品，如雕塑、桥、河埠、石凳、石墙等。要求按德清当地形式和材料，努力争取古朴自然。路灯、果壳箱、标识、标牌等要做到统一设计，形式简练优美，和绿带及城市整体景观协调一致。第八章 节能设计说明 塔山森林公园一期工程中建筑大多为敞开式景观建筑，对于少许多个服务建筑利用了对应节能设计。建筑外墙墙体采取外保温，选择30厚聚苯颗粒保温浆料保温层。屋面采取40厚挤塑聚苯板保温层。外窗采取隔热型深蓝色铝合金门窗。公园中功效及景观照明大多采取节能灯，部分利用LED灯。第九章 生态环境保护方法 一、 水土保持：因工程用地在山谷中，水土保持关键应该是两侧山坡。首先对于现有植被尤其是地被应该进行有效保护，避免对现实状况已经稳定山坡进行无须要破坏，同时经过种植蔓生及浅根系发达植物加强对于表层土壤固定。 二、 水资源保护和利用：水对于山地森林公园尤为宝贵，塔山森林公园一期工程用地均在山谷之中，能够有效聚集周围山体水，形成山涧、溪流。现有石溪、烟霞溪成为了石溪坞、烟霞坞关键景观元素，五龙水库更是成为了烟霞洞天景区入口最具特色景观。 在做好水土保持基础上，利用主园路两侧截洪沟、溪流及和二者相连多个地下蓄水池，有效调配雨季、旱季水资源。同时关键营造烟霞坞溪流景观，充足利用山脚五龙水库库容量，引水上山，形成常年流水不停景象。 三、生物多样性：经过植物种植形成不一样群落，同时营造多个生境，满足不一样生物对于生存环境要求。尤其要多个植浆果、坚果类植物，为鸟类、小动物提供觅食环境。 四、其它环境方法：经过配套市政设施建设，对于景区内每个功效建筑全部能有效地做好污水组织排放，消除对于景区环境污染；经过有效宣传、合理部署引水点、垃圾箱，降低日常游览活动所产生垃圾对于环境污染；山林地中经过高架栈道、观景平台等，降低对于自然山体干扰，并有利于植被自然恢复。
