电梯安装综合重点工程监理实施新版细则.doc

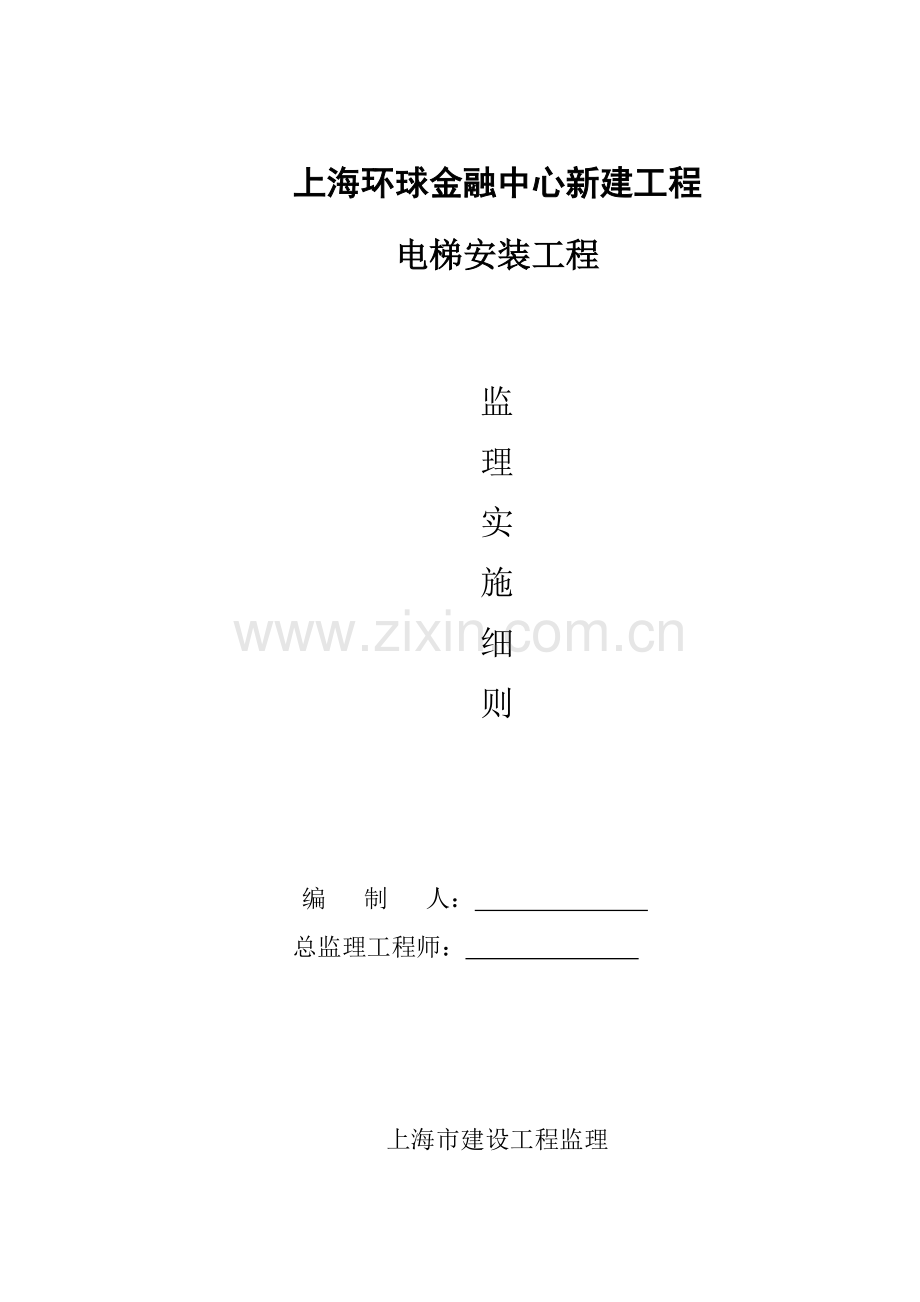

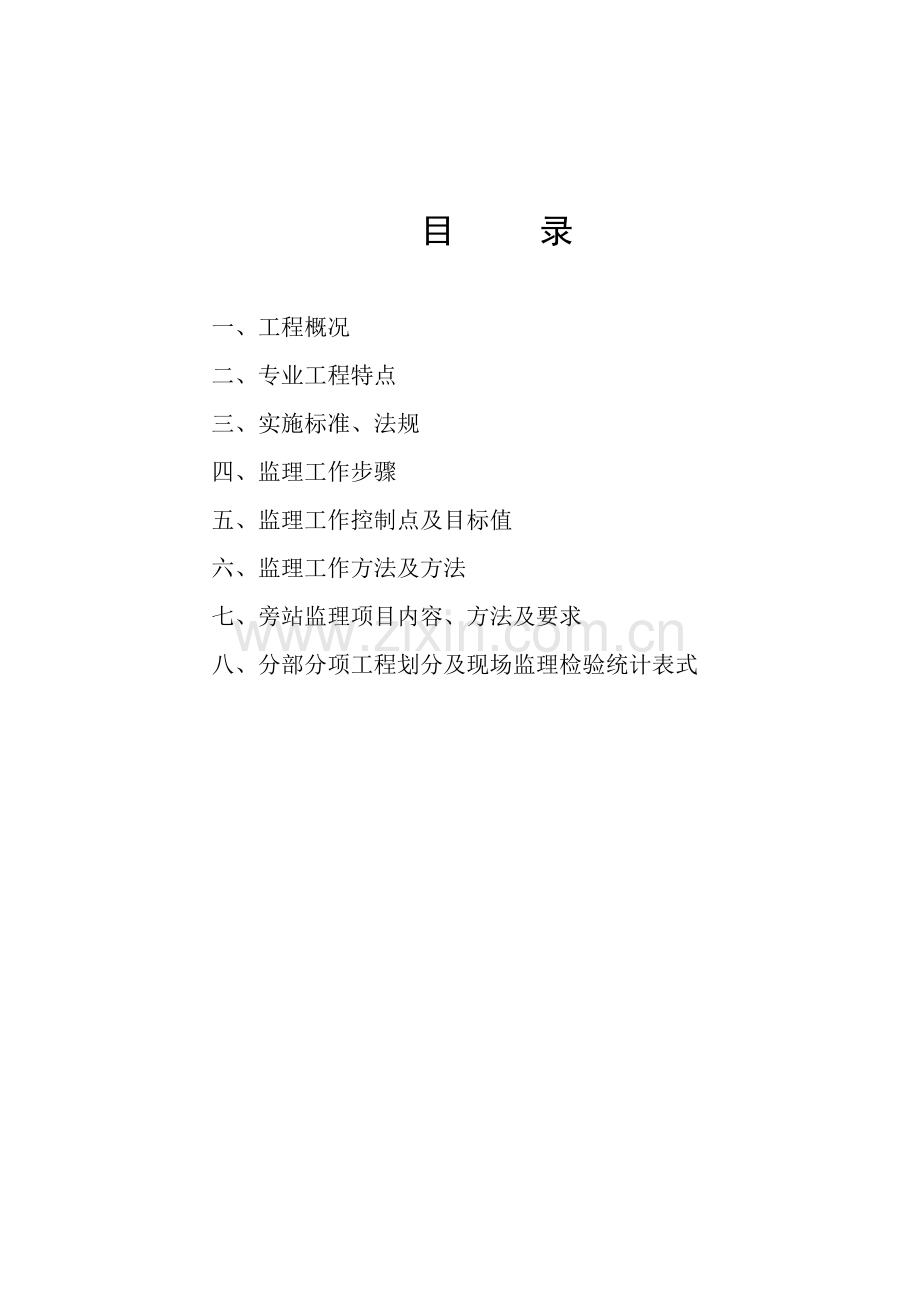

上海环球金融中心新建工程电梯安装工程监理实施细则编 制 人： 总监理工程师：上海市建设工程监理目 录一、工程概况二、专业工程特点三、实施标准、法规四、监理工作步骤五、监理工作控制点及目标值六、监理工作方法及方法七、旁站监理项目内容、方法及要求八、分部分项工程划分及现场监理检验统计表式 电梯工程监理实施细则一 工程概况1. 上海环球金融中心工程在上海市浦东新区陆家嘴金融贸易中心区Z4-1街区，和金茂大厦相邻，是一幢以办公为主，集商贸、宾馆、观光、展览及其它公共设施于一体大型超高层建筑。塔楼地上101层，地面以上高度为492m，地下3层。地块面积30000m2、建筑占地面积14400m2、总建筑面积377300m2。2. 电梯工程概况本工程电梯总共121台，其中曳引式客梯、消防电梯、观光电梯、人货两用电梯及货梯共88台，梯级式自动扶梯共33台。3曳引电梯配套表序号编号用途起始楼层轴线位置定员荷载（Kg）速度(m/s)供货商1SE1-1办公往返客梯1-30X11/Y12266HITACH2SE1-2办公往返客梯B1-30X10/Y12266HITACH3SE1-3办公往返客梯1-30X12/Y11266HITACH4SE1-4办公往返客梯B1-30X12/Y10266HITACH5SE2-1办公往返客梯B1-54X8/Y62610THYSSEN6SE2-2办公往返客梯1-54X7/Y62610THYSSEN7SE2-3办公往返客梯B1-54X6/Y82610THYSSEN8SE2-4办公往返客梯1-54X6/Y72610THYSSEN9L1-1局部办公客梯B1-17X8/Y121813503.5TOSHIBA10L1-2局部办公客梯1-17X9/Y101813503.5TOSHIBA11L1-3局部办公客梯B1-17X8/Y111813503.5TOSHIBA12L1-4局部办公客梯1-17X9/Y101813503.5TOSHIBA13L2-1局部办公客梯1-29X8/Y81813506TOSHIBA14L2-2局部办公客梯B1-29X8/Y91813506TOSHIBA15L2-3局部办公客梯1-29X7/Y101813506TOSHIBA16L2-4局部办公客梯B1-29X7/Y101813506TOSHIBA17L3-1局部办公客梯28-41X9/Y101813503.5OTIS18L3-2局部办公客梯28-41X10/Y101813503.5OTIS19L3-3局部办公客梯28-41X8/Y111813503.5OTIS序号编号用途起始楼层轴线位置定员荷载（Kg）速度(m/s)供货商20L3-4局部办公客梯28-41X8/Y121813503.5OTIS21L4-1局部办公客梯28-53X12/Y81813506OTIS22L4-2局部办公客梯28-53X11/Y81813506OTIS23L4-3局部办公客梯28-53X10/Y101813506OTIS24L4-4局部办公客梯28-53X10/Y91813506OTIS25L5-1局部办公客梯52-65X8/Y81813503.5OTIS26L5-2局部办公客梯52-65X8/Y91813503.5OTIS27L5-3局部办公客梯52-65X6/Y101813503.5OTIS28L5-4局部办公客梯52-65X7/Y101813503.5OTIS29L6-1局部办公客梯52-77X9/Y101813506OTIS30L6-2局部办公客梯52-77X10/Y101813506OTIS31L6-3局部办公客梯52-77X8/Y111813506OTIS32L6-4局部办公客梯52-77X8/Y121813506OTIS33SH-1旅馆客梯1-87X10/Y718135010TOSHIBA34SH-2旅馆客梯1-87X8/Y81813508TOSHIBA35SH-3旅馆客梯B2-87X9/Y81813508TOSHIBA36HL-1旅馆客梯79-88X8/Y81813501.75TOSHIBA37HL-2旅馆客梯79-88X8/Y91813501.7538HL-3旅馆客梯79-88X6/Y101813501.7539HL-4旅馆客梯79-88X7/Y101813501.7540HV旅馆客梯87-91X10/Y61813501.541HS-3旅馆服务专用79-88X10/Y101813501.542HS-4旅馆服务专用79-88X10/Y91813501.543GE-1观光往返梯B2-92X16/Y22821006THYSSEN44GE-2观光往返梯B2-92X16/Y32821006THYSSEN45GE-3观光往返梯B2-92X2/Y152821006OTIS序号编号用途起始楼层轴线位置定员荷载（Kg）速度(m/s)供货商46GE-4观光往返梯B2-92X2/Y162821006OTIS47SO-1局部观光梯98-100X16/Y2645048S0-2局部观光梯98-100X2/Y14645049GO-1局部观光梯90-92107500.7550FS-1消防电梯B3-89X11/Y6181350651FS-3消防电梯B3-89X12/Y7241800652FS-4消防电梯B3-89X7/Y12181350653FS-6消防电梯B3-89X6/Y11241800654FS-7消防电梯89-97X16/Y41612001.555FS-8消防电梯89-97X2/Y141612001.556LS-1A消防电梯B3-5X11/Y6118501.557LS-2A消防电梯B3-5X7/Y11118501.558LS-1B消防电梯7-17X11/Y6118501.559LS-2B消防电梯7-17X7/Y11118501.560LS-3消防电梯18-28X11/Y6118501.561LS-4消防电梯18-28X7/Y11118501.562LS-5消防电梯29-41X11/Y6118501.563LS-6消防电梯29-41X7/Y11118501.564LS-7消防电梯43-52X11/Y6118501.565LS-8消防电梯43-52X7/Y11118501.566LS-9消防电梯53-65X11/Y6118501.567LS-10消防电梯53-65X7/Y11118501.568LS-11消防电梯67-77X11/Y6118501.569LS-12消防电梯67-77X7/Y11118501.570LS-13消防电梯79-88X11/Y6118501.571LS-14消防电梯79-90X7/Y11118501.5序号编号用途起始楼层轴线位置定员荷载（Kg）速度(m/s)供货商72CP-1车场客梯B3-3Xb6/Yb101511251.573CP-2车场客梯B3-3Xb6/Yb101511251.574CP-3车场客梯B3-2Xb2/Yb41511251.575CP-4车场客梯B3-5Xb2/Yb4118501.576SP-1商场客梯B2-3Xa7/Ya10151125177SP-2商场客梯B2-3Xa7/Ya10151125178SP-3商场客梯B2-B1Xa7/Ya7139000.7579SS-1商场服务专用B2-B1Xa8/Ya21511250.7580SS-2商场服务专用B2-B1Xa8/Ya21511250.7581SS-3商场服务专用B3-5Xb7/Yb102115750.7582SS-4商场服务专用B3-5Xb7/Yb102115750.7583SS-5商场服务专用1-3Xb12/Yb52115750.7584SS-6商场服务专用1-3Xb12/Yb52115750.7585SS-78商场服务专用B2-2Xa5/Ya1311850186SS-8商场服务专用B2-2Xa5/Ya1311850187MP-3美术馆客梯B1-5Xb3/Yb41511250.7588MC-1美术馆货梯1-5Xb8/Yb9-40000.754. 自动扶梯配套表序号编号型 号宽度（mm）起始楼层方向角度高度（mm）速度（m/s）供货商1L-1S1000-Type/S10001012B2-B1下3543500.52L-2S1000-Type/S10001012B2-B1上3543500.53L-3S1000-Type/S10001012B1-F1下3560000.54L-4S1000-Type/S10001012B1-F1上3560000.55L-5S1000-Type/S10001012F1-F2下3559500.56L-6S1000-Type/S10001012F1-F2上3559500.57L-33S1000-Type/S10001012F2-F3下3552500.58L-34S1000-Type/S10001012F2-F3上3552500.5序号编号型 号宽度（mm）起始楼层方向角度高度速度（M/S）供货商9L-7S600-Type/S600605B2-B1上3552500.510L-8S600-Type/S600605B2-B1上3552500.511L-11S1000-Type/S10001012B1-F1下3548000.512L-12S1000-Type /S10001012B1-F1上354800 0.513L-13S1000-Type /S10001004B1-F1上354700 0.514L-14S1000-Type /S10001012F1-F2下355770 0.515L-15S1000-Type /S10001012F1-F2上355770 0.516L-16S600- Type /S600605F1-F2下355250 0.517L-17S600- Type /S600605F1-F2上355250 0.518L-26S600- Type /S600605F2-F3下355250 0.519L-27S600- Type /S600605F2-F3上355250 0.520L-29S600- Type /S600605F3-F4下305250 0.521L-30S600- Type /S600605F3-F4上305250 0.522L-31S600- Type /S600605F5-F6下305930 0.523L-32S600- Type /S600605F5-F6上355930 0.524L-35S1000-Type /S10001012B2-B1下354350 0.525L-36S1000-Type /S10001012B2-B1上354350 0.526L-37S600- Type /S600605F1-F3下3010500 0.527L-38S600- Type /S600605F1-F3上3010500 0.528SL-1S1000-Type /S10001012F28-F29下354200 0.529SL-2S1000-Type /S10001012F28-F29上354200 0.530SL-3S1000-Type /S10001012F52-F53下354200 0.531SL-4S1000-Type /S10001012F52-F53上354200 0.532OB-1S1000-Type /S10001012F91-F92下355250 0.533OB-3S1000-Type /S10001012F91-F92上355250 0.5二 专业工程特点1. 现在中国对电梯制造、安装及维修实施生产企业全方面责任负责“一条龙”管理制度，电梯终生质量责任关键落实在生产企业。国家对电梯生产、安装、维修实施了“生产许可证”、“电梯准用证”、“委托代理制”、“进户许可证”及“安全认可证”等认证制度。2. 电梯是较复杂机电一体化综合产品，电梯产品质量在一定程度上取决于安装质量，而安装质量又取决于设计、制造质量和建筑物质量。3电梯安装工作实质上是电梯总装配，这种装配工作大多是远离制造厂施工现场进行零部件、散件安装、故电梯安装工作比通常机电设备安装更关键、更复杂。4自动扶梯通常已在生产厂内进行了组装、调试、检验，现场工程施工关键工作是土建验收、吊装、整机安装及调试。5依据本工程特点，在曳引电梯配套表中序号1-35、43-46共39台电梯曳引机吊装和钢结构同时施工。即当N层电梯机房压型钢板铺设后，安排塔吊将曳引机等大件吊进机房，然后封机房顶板。待曳引机安装就位后，再浇筑该机房楼板砼。三 实施标准、法规1. 电梯工程施工质量验收规范 GB50310-2.电梯制造和安装安全规范 GB7588-19953. 自动扶梯和自感人行道制造和安装安全规范GB16899-19974. 电梯安装验收规范 GB10060-935. 电梯监督检验规程 1月9日 国家质量监督验收总局6自动扶梯和自感人行道监督检验规程 国质检锅360号7. 电梯技术条件 GB/T10058-19978电梯试验方法 GB/T10059-19979. 电梯曳引机 GB/T13435-9210. 电梯T型导轨 GB/T507201-199611电梯用钢丝绳 GB8903-8812设计施工图文件四 监理工作步骤施工准备1、电梯安装监理工作步骤 土建交接检验设备进场验收井道导轨支架安装机房设备安装井道导轨安装校正检 验检 验电气设备安装层门装置安装轿厢安装对重安装检 验检 验检 验检 验检 验曳引钢丝绳挂放慢车模拟试验各类安全设备调整加减速度试验缓冲器安装限速器安装快车系统模拟试验监理旁站质量检验评定平层精度调整静载负载超载试验资料整理2、自动扶梯监理工作步骤施工准备土建交接设备进场检验桁架安装机房设备安装踏板、扶手板安装检 验电气设备线路敷设驱动链安装检 验安全开关安装监理旁站静态测试单机试车联动试车动态测试资料整理质量检验评定五、 监理工作控制关键点及目标值（一）质量预控关键点1. 建设工程所用电梯必需是含有国家颁发生产许可证厂家生产、有合格证产品，并应取得“上海市建筑材料和建设机械产品准用证”。进口电梯必需经过国家商检局检验 2. 严格对安装企业进行资质审查。1）安装企业必需持有国家颁发电梯安装许可证。安装企业还应持有电梯安装营业执照，严格按要求营业范围承揽工程。2）安装企业必需有健全质量确保体系和质量责任制，含有完善验收标准、安装工艺及施工操作规程，含有健全安装过程控制制度。3）电梯安装队伍必需实施专业化，安装人员及质量验收人员全部要经过严格专业技术培训，取得建设行政主管部门颁发岗位证书才能上岗。 3. 井道脚手架搭建必需符合国家相关要求。检验脚手架搭建单位必需有当地政府相关主管部门颁发资质证书及施工人员操作证、搭建后合格检验书。 4.HITACHI和TOSHIBA企业在井道内采取专用吊笼进行施工，应得到当地政府相关部门许可。 5. 井道内电焊、气割施工时必需有动火申请齐全手续，并有专员旁站，施工完后检验现场，消除隐患。6.审核安装单位提交施工组织设计，审核施工单位提交开工汇报，并经现场核实后会同业主下达开工令。7. 督促安装单位按协议总工期要求合理安排施工阶段季、月、周施工进度计划。8. 会同安装单位对井道、机房、底坑及自动扶梯梯级上空垂直净高度等土建部分复测工作，机房、井道土建（钢架）结构及部署必需符合电梯土建部署图要求，并做好“土建交接检验统计。9. 依据协议会同业主、供给商和安装单位对设备另部件进行开箱检验、验收，随机技术文件（土建部署图、产品出厂合格证及门锁装置、限速器、安全钳、缓冲器形式试验证书，还应包含装箱单、安装使用维护说明书及动力电路和安全电路电气原理图等资料应齐全，设备零部件应和装箱单内容相符，设备外观不应存在显著损坏，并做好“设备进场验收统计”。10. 检验承包单位检测仪器、仪表、设备判定证书及其使用期。（二）电力驱动曳引式电梯安装工程监理控制关键点电梯安装过程按隐蔽部分、机械部分、电气控制及整机调试四大部分进行监理。除日常巡视及关键部位旁站外，应采取事前、事中、事后控制方法。1、隐蔽部分为确保曳引机运行稳定性，在采取混凝土对承重梁埋设前，对承重梁安装进行验收，具体要求：水平误差及相互间水平误差小于1.5/1000；相互平行度小于6mm；埋入深度超出墙厚中心20mm，且不应小于75mm；座标位置必需符合设计要求。2、机械部分（1）机房 曳引机安装必需按要求使用减震橡胶垫固定，台座和曳引机两端还需用压板、档板、橡胶垫等定位，以防在运行过程中生产移位。其水平度及偏摆必需控制在范围之内； 制动器动作灵敏可靠，抱闸时轮应有效贴合，松闸时同时离开、间隙应均匀、且小于0.7mm； 限速器应运转平稳，速度反应正确，动作速度应符合GB10058-1997电梯技术条件要求和安装使用维护说明书技术要求。（2）井道导轨及多种附件是井道内关键设备，安装质量直接影响到运行安全及使用功效，具体要求以下： 必需按要求设置基准线样板，挂基准垂线（其中轿厢导轨基准线4根，对重导轨基准线4根、厅门地坎基准线2根）； 每根导轨最少有二只支架，其间距小于2.5m；轨导支架水平偏差度小于5mm；轨导支架或地脚螺栓埋入深度不应小于120mm。如采取焊接支架，其焊缝应是连续，并应双面焊牢； 当对重或轿厢完全压在它缓冲器上时，轿厢或对重导轨应有大于0.1+0.35V2（m）深入制导行程； 导轨工作面接头处不应有连续缝隙，且局部缝隙小于0.5mm ，接头处台阶小于0.05mm，若超出应修平，修平长度应大于150mm。两列导轨顶面间距离偏差：轿厢导轨0+2mm，对重导轨0+3mm；每列导轨工作面和安装基准线每5m偏差均不应大于下列数值：设有安全钳对重导轨应小于0.6mm；不设安全钳对重导轨应小于1.0mm；导轨应用压板固定在导轨架，不得使用焊接或螺栓固定； 轿厢和对重间最小距离为50mm。（3）轿厢 轿底水平度小于2/1000；轿厢垂直度小于1/1000； 多种安全保护开关应可靠固定不得焊接，且灵活可靠，工作时不得使其损坏、位移和误动作；限位开关碰铁垂直度不应超出1/1000，最大偏差不超出3mm； 对重完全压缩缓冲器时应满足：井道最底部和固定在轿厢顶上最高部件距离大于0.3+0.035V2（m）；轿顶上方应有大于0.5m0.6m0.8m矩形空间；轿顶对重侧应有防护栏，其它和井道壁间距大于300mm时应装设防护栏及警示性标识； 曳引钢丝绳组合应可靠，曳引绳不应有死弯、扭曲、断丝、磨损，其相互间受力应满足0.5%差值； 安全钳楔块间隙均匀，面和导轨侧面间间隙应为23mm；双楔块式两侧间隙应相近；单楔块式安全钳座和导轨侧面间间隙应为0.5mm。动作应灵活可靠。（4）层站门套、地坎、层楼指示及按钮安装质量，对开关门平滑、消声、门锁运行安全及建筑视觉效果均起到至关关键作用，具体要求以下： 层站指示及按钮位置正确、指示清楚、动作正确，消防开关动作必需即返基站； 层站地坎应有足够强度，水平度不得大于2/1000，并应高出装修地坪25mm；层门地坎和轿门地坎距离偏差0+3mm，且最大距离严禁超出35mm；门刀和层门地坎、门锁滚轮和轿厢地坎间隙不应小于5mm； 动力操纵水平滑动门在关门行程1/3以后，阻止关门力严禁超出150N。 层门锁钩，锁臂及动接点动作灵活，在证实锁紧电气安全装置动作之前，锁紧元件最小啮合长度为7mm； 层门外观应平整、光洁，无显著划伤和碰伤痕迹； 轿门驱动层门情况下，层门应有可靠强迫关门装置。开门刀和门滚轮啮合深度应满足5mm，各层应设置机械钥匙开锁装置，动作应灵活可靠。（5）底坑底坑内设备安装质量将包含故障情况下运行安全和电梯设备损伤，同时亦对维修人员安全起到保护作用，具体要求以下： 轿厢及对重装置撞板中心和缓冲器中心偏差小于20mm 。假如作用于轿厢（或对垂）缓冲器由两个组成一套时，两个缓冲器顶面应在一个水平上，相差小于2mm。缓冲器柱塞垂直度偏差小于0.5%，充油量应正确，并设有电气复位安全开关；当轿厢完全压缩在缓冲器上，轿厢底部和底坑面距离大于0.5m。且底部应有一个大于0.5m0.6 m1.0m矩形空间； 底坑对重侧应设置不低于1.7m防护栏；限速器张紧装置应设置安全开关，并确保动作灵活可靠；底坑深度大于1.6m时，应设置爬梯。当底坑深度大于2.5m，且建筑物部署许可时，应设置一个符合安全门要求底坑进口；当没有进入底坑通道时，应设置一个从层门进入底坑永久性装置，此装置不得凸入电梯运行空间。3.电气控制电梯控制系统设计、组装和测试等工作已在生产厂内完成，电气装置分项工程关键是电气装置现场电气配线、接线、接地及和其相关调试。其工程质量验收目标，是为了预防发生损害人身安全及损坏设备等事故；确保实现设备正常运转及维护工作顺利进行；避免给救援等工作造成困难。监理质量控制关键以下：（1）机房 控制屏柜应尽可能远离门、窗，其和门、窗正面距离不应小于600mm；距机械设备大于500mm。每台电梯应单独设置足够容量主电源开关；主电源开关不应切断轿厢照明和通风、机房和滑轮间照明、机房、轿顶和底坑电源插座、井道照明和报警装置。每台电梯应配置供电系统断相、错相保护装置。 动力和其它线路应分开敷设。机房内零线和接地线应一直分开，不得串接，接地电阻值不应大于4。 全部电气设备及导管、线槽外露可导电部分均必需可靠接地（PE）；接地支线应分别直接接至干线接线柱上并使用黄绿双色绝缘电线，不得串接；在接零保护系统中，严禁电气设备单独接地；导体之间和导体对地之间绝缘电阻必需大于1000/V，对于动力电路和电气安全装置电路不得小于0.5M，其它电路（控制、照明、信号等）不得小于0.25M。 线管、线槽敷设应平直、整齐，水平和垂直度偏差：机房内不应大于2，井道内不应大于5，全长不应大于50mm。固定牢靠；槽内导线总面积小于槽面积60%，管内导线总面积小于管净面积40%。软管固定间距小于1m，端头固定间距小于0.1m。 配线应符合产品要求，护套电缆和橡套软电缆可明敷于井道或机房内使用，但不得明敷于地面。软线和无护套电缆不得明敷、安装在裸露部位。 控制系统中应设置有效相序、断相及过载保护装置；全部线路必需达成绝缘要求，并对绝缘统计进行核验。 机房内应有固定式照明，其照度应大于200LX，在机房内靠近入口合适高度设有一个开关，方便进入机房时能控制机房照明。（2）井道 井道内应设置永久性照明,距井道最高、最低点0.5m处以内各设一盏灯，中间每隔7m（最大值）设一盏灯；井道内照度不应小于50Lx，其控制开关分别设置在机房和坑底内。 电缆支架在任何情况下，确保和任何设施无卡阻现象，随行电缆严禁有打结和波浪扭曲现象，当缓冲器完全压缩时，随行电缆不得和底坑地面或轿厢边框接触； 上下限位完好有效，且在缓冲器被压缩期间开关一直保持断开状态； 赔偿绳、链、缆等赔偿装置端部应固定可靠，应设置二次保护，运行时赔偿装置不应和其它物体碰撞。（3）轿厢轿厢操纵箱应设置能切断控制电源电锁，并配用专用钥匙控制，开关应用汉字标明其功效名称； 轿厢内操纵按钮动作应灵活，信号显示清楚，控制功效正确有效。轿厢超载装置或称重装置动作可靠；轿厢内应装设永久性电气照明，以确保地板面和操纵箱面板上最少有50 Lx照度；轿厢内应装有紧急报警装置和应急照明。（4）层站层门指示灯盒，召唤盒和消防开关盒应安装正确，其面板和墙面贴实，横竖端正。呼梯、楼层显示等信号系统功效有效，指示正确，动作无误；在轿门自动驱动层门情况下，当轿门在开锁区域以外时，每个层门全部应有自动关闭层门装置，且工作有效；动力操纵自动门应有预防夹人保护装置，且工作有效；每个层门全部应有紧急开锁装置，并能用钥匙打开层门，开锁后能自动复位。（5）底坑应设有停止电梯运行非自动复位红色停止开关和电源插座，且工作有效。液压缓冲器应设有在缓冲器动作后，未恢复到正常位置使电梯不能运行电气安全开关。4.整机调试电梯整机安装检验目标关键是检验安全性能相关安装和调整是否正确及检验其组装件坚固性、技术性能、整机运行及观感质量等内容，是对安装调试质量总检验。依据电梯工程施工质量验收规范GB50310-要求，电梯整机安装验收内容以下：安全保护验收限速器安全钳联动试验层门和轿门试验曳引式电梯曳引能力试验曳引式电梯平衡系数电梯运行试验噪声检验平层正确度检验运行速度检验观感检验其具体检验内容和要求、检验方法详见本细则七（P15）曳引式电梯旁站监理项目表。(三)自动扶梯安装工程监理控制关键点自动扶梯整个安装过程由机械安装、电气安装及整机调试三大部分组成。1.整机安装检验应符合下列要求(1) 梯级、踏板、胶带楞齿及梳齿板应完整、光滑。(2) 内外盖板、围裙板、扶手支架、扶手导轨、护壁板接缝应平整。接缝处凸台不应大于0.5mm。(3) 梳齿板梳齿和踏板面齿槽啮合深度不应小于6mm，其间隙不应小于4mm。(4) 围裙板和梯级、踏板任何一侧水平间隙不应大于4mm，两边间隙之和不应大于7mm。(5) 梯级间或踏板间间隙在工作区段内任何位置，从踏面测得两个相邻梯级或两个相邻踏板之间间隙不应大于6mm。(6) 护壁板之间空隙不应大于4mm。2.电气安装部分（1）应测量不一样回路导线对地绝缘电阻。测量时应断开电子元件。导体之间和导体对地间绝缘电阻应大于1000/V，且其值必需大于：动力电路和安全装置电 路0.5M,其它电路（控制、照明、信号等）0.25 M。（2）电气设备接地必需符合下列要求： 有电气设备及导管、线槽外露可导电部分均必需可靠接地（PE）。 接地支线应分别直接接至接地干线接线柱上，不得相互连接后再接 地。 电源零线和接地线应一直分开，接地装置接地电阻值不应大于4。（3）主电源开关不应切断电源插座、检修和维护所必需照明电源。配线应符合GB50310-第4.10.44.10.6条要求.3.整机验收自动扶梯入口处应设置使用须知标牌。性能试验应符合下列要求： 在额定频率和额定电压下，梯级、踏板沿运行方向空载时速度和额定 速度之间许可偏差为5%。 扶手带运行速度相对梯级、踏板速度许可偏差为0 +2%。制动试验： 制停距离：额定速度0.5m/s 制停距离范围0.201.00m 制动载荷： 梯级名义宽度 （m） 每个梯级上载荷 (kg) Z10.6 600.6Z10.8 900.8Z11.1 120 自动扶梯周围尤其是在梳齿板周围应有足够照明。发生无控制电压、电路接地故障、过载时自动扶梯必需自动停止运行。发生控制装置在超速和运行方向非操纵逆转下动作；附加制动器动作；直接驱动梯级部件（如链条或齿条）断裂或过分伸长；驱动装置和转向装置之间距离缩短；梯级进入梳齿板处有异物夹住，且产生损坏梯级支撑结构；无中间出口连续安装多台自动扶梯中一台停止运行；扶手带入口保护装置动作；梯级下陷等情况时，自动扶梯必需自动停止运行，且开关断开动作必需经过安全触点或安全电路来完成。自动扶梯观感质量应符合下列要求：上行和下行自动扶梯和围裙板之间应无刮碰现象，扶手带外表面应无刮痕。对梯级、梳齿板、扶手带、护壁板、围裙板、内外盖板、前沿板及活动盖板等部位外表面应进行清理。其它试验噪声测试：自动扶梯空载运行时，在梯级上，和分别在上下出入口处盖板上1m处所测得噪声值不得大于60dB（A）。振动测试：自动扶梯运行时，在梯级踏面上测得垂直振动加速度及水平振动加速度均应小于0.5m/s2。六 监理工作方法及方法1.施工准备阶段（1）认真阅读业主和施工方签署电梯工程建设协议，严格实施协议所约定条款；（2）要求并督促施工方实施国家和地方相关现行规范、标准及法规；（3
