火检高能点火器说明指导书.doc

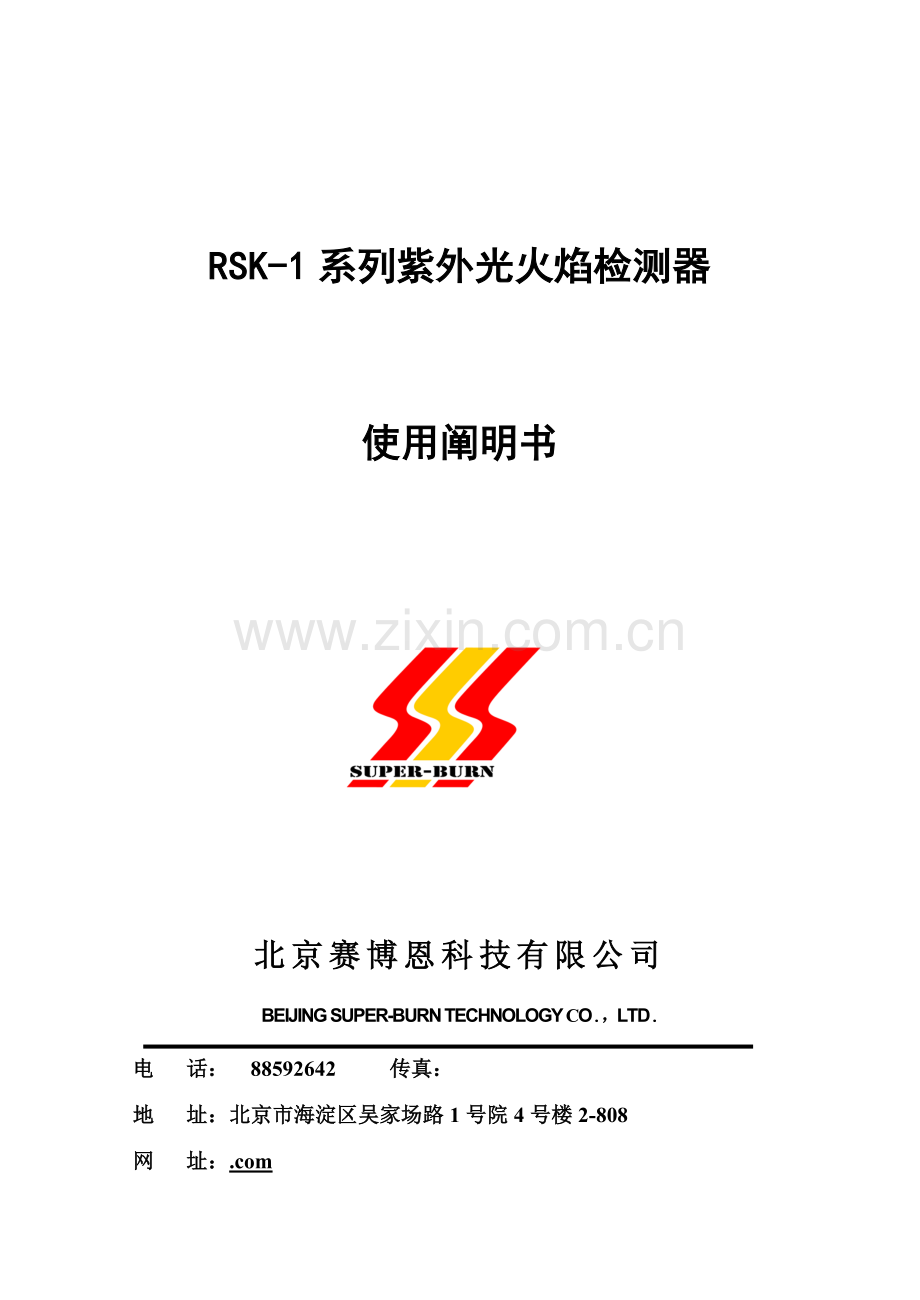

RSK-1系列紫外光火焰检测器

使用阐明书

北京赛博恩科技有限公司
BEIJING SUPER-BURN TECHNOLOGY CO.，LTD.
电 话： 88592642 传真：
地 址：北京市海淀区吴家场路1号院4号楼2-808
网 址：.com

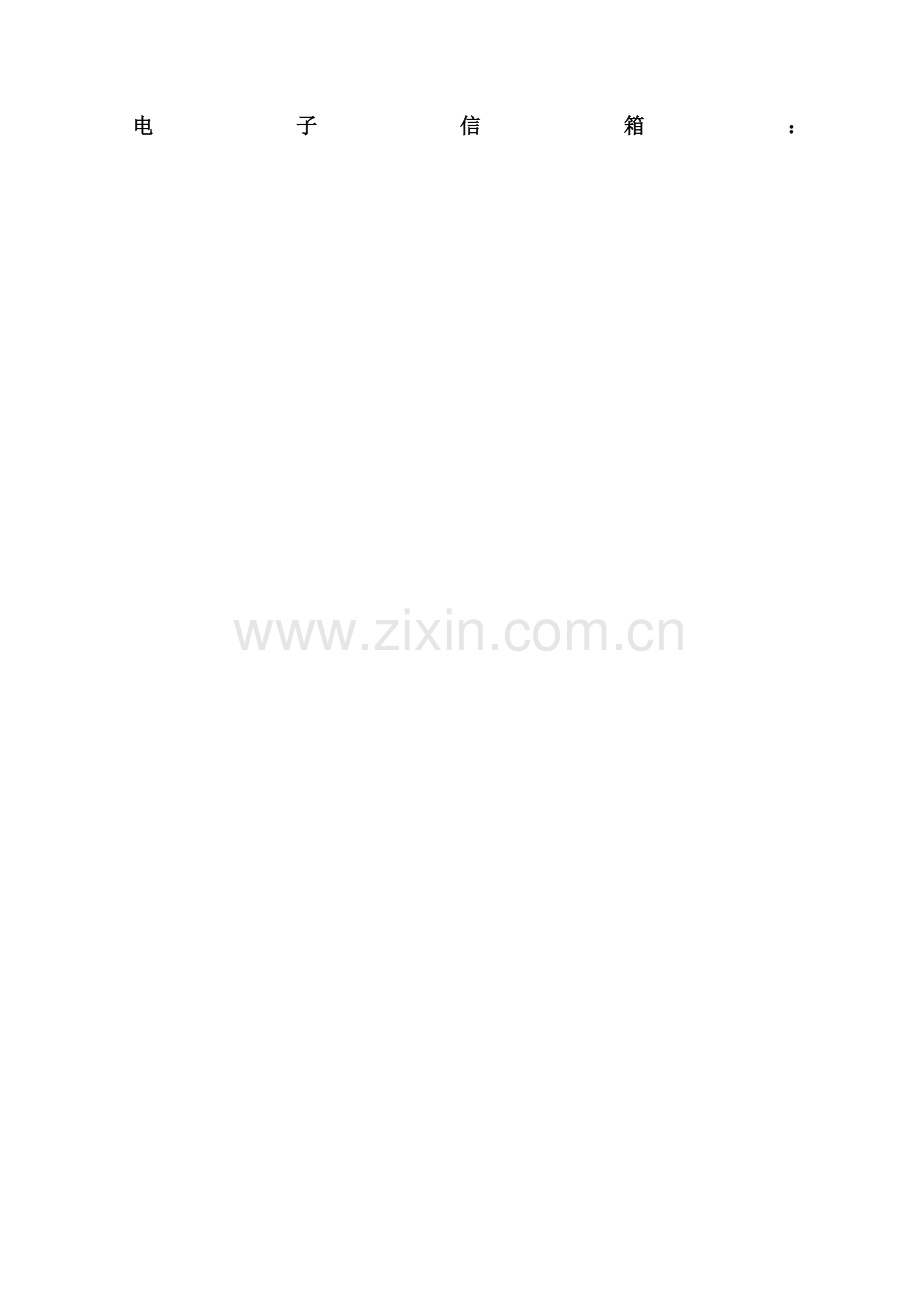

电子信箱： SBN- RSK-1系列紫外光火焰检测器

一、RSK-1紫外光火焰监测报警控制器
RSK-1紫外光火焰监测器专用于工业炉窑或燃烧系统火焰监测和控制。监测器以紫外光敏管作为火焰传感器监测火焰，具备性能优良、敏捷度高、工作稳定可靠等特点，双重稳态系统减少火焰漂移误动作。可以实现火焰检测、灭火保护等功能，广泛用于以煤气、天然气等可燃气体或柴油为燃料燃烧系统中火焰需要监测和控制场合，使系统安全、持续、高效运营得到保障；是燃料炉进行自动化改造必须部件。
RSK-1火焰监测器体积小，重量轻，采用电气导轨安装形式，特别合用于需要密集火监场合，也可以用于其他火焰需要监测场合，如火灾报警等。

·合用于大、中型油/气燃烧设备。
·安全控制、火焰监测、紧急关断。
·模块化构造，可选信号放大器。
·可提供火焰开关量信号。
·着火响应时间：≤0.5秒
·使用通用安装基座。

二、重要技术阐明
·配用紫外火焰探头
·着火响应时间：<0.5S
·火焰熄灭响应时间：1～5S （可调节）
·工作电压：220V/240V；50/60HZ
·触点容量：220V 3A
·周边环境温度：-290C～+500C
·仪表尺寸：115X90X75mm
注：RSK-1型控制器提供2付SPDT触点，用于火焰信号开关量输出，合用于DCS系统对火焰信号控制。

三、工作原理
RSK-1火焰监测器由控制器和紫外线传感器两部份构成。依照火焰能放射出紫外线原理，由紫外线传感器经信号解决电路解决后送比较电路进行鉴别，成果送至输出电路输出并批示。当火焰正常燃烧时，控制器着火批示灯亮。继电器常开闭合，常闭点断开。当火焰未燃烧或熄火时，控制器熄火批示灯亮。继电器常开断开，常闭点闭合。
输出并批示
放大判断电路
传感器

电源电路

四、安装及订货需知
·紫外光敏管座内部已连通。
·外接线应可靠焊接，焊接端须套绝缘防护套管，以免产生短路或发生触电事故。
·安装时应注意选取安装位置，要让紫外光敏管对准火焰，并保持一定距离。在高温状态时，需用冷风对光敏管进行冷却。
·更换新管时，注意管脚位置，以防短路。紫外光敏管易碎，应轻拿轻放。依照探测器受污染状况定期检查清洁。
·我司备有紫外光敏管及其安装座，顾客可依照需要此外订购
·我司还可觉得顾客定制各类自控系统，欢迎垂询。
仪表安装图

仪表接线图

高能点火器

使用阐明书

北京赛博恩科技有限公司
BEIJING SUPER-BURN TECHNOLOGY CO.，LTD.
电 话： 88592642 传真：
地 址：北京市海淀区吴家场路1号院4号楼2-808
网 址：.com
电子信箱：
SBN-GD系列高能点火器

一、GD-20J高能点火装置
GD－20J高能点火装置，是我公司专为解决火力发电厂进口锅炉高能点火装置国产化，而开发新型点火装置，可直接点燃重油及渣油。具备点火可靠，寿命长、不受积炭影响等长处。发火电压约V电压，绝缘容易，使用安全可靠。点火棒（枪）端采用高温合金，在高温下可长期使用。发火端具备自净能力，抗积炭、抗结焦，点火可靠性极高，
GD高能点火装置构成：高能点火器、耐高压高温电缆、高能点火枪、电源电缆。
·用来点燃工业燃油/气燃烧设备引导火。
·火花间隙不大于6mm，即可点燃引导火。
·V直流放电电压，点燃可靠。
·只应用于间断点火。
·安装在常规点火变压器场合。

二、重要技术阐明
·工作电压：220V/240V；50/60HZ。
·单次储能：20焦耳。
·持续工作时间：1分钟。
·周边环境相对湿度：<85%。
·可配用GD高能点火枪。
三、工作原理
本装置由200V/50HZ交流电经变压器升压，硅堆整流后变为高压直流，经限流电阻向储能电容充电，通过一定期间后，当储能电容器上电压达到放电管击穿而放电，使储电容器上所储存能量通过放电管、电感、电火电缆、导电杆加到半导体火花塞上，使半导体火花塞端面产生强烈火花，从而点燃燃料，当储能电容器上能量释放完后，放电管恢复阻断状态，后来便重复上述工作过程。
四、使用阐明
（1） 点火棒（枪）可以在200-9000C下长期使用；
（2） 顾客在使用时，应将点火棒（枪）安装在喷嘴前不远处不完全燃烧区域内，该处温度较底，如火焰温度太高，应考虑采用风冷；
（3） 点火棒安装时，应插入油雾化锥外缘，不要插入雾化锥体中间；
（4） 点火装置使用时，普通在工作30秒钟后应停止工作10分钟，不容许长时间持续使用；
（5） 单次储能20J；
五、安装及注意事项
注：因本装置诸多地方使用了瓷件，因此应轻拿轻放，不可任意抛投，以免损坏。
六、GD系列高能点火装置选型表
型号
GD-12J
GD-20J
GD-40J
GD-60J
工作电压（V）
220
220
220
220
工作电流（A）
1
2
3
5
火花能量（J）
12
20
40
40
火花频率（次/秒）
2-6
2-6
2-6
2-6
合用燃料
燃气、轻油
燃气、轻油、
原油、重油
重油、原油、重渣油
劣质重油、渣油
规格
高能点火枪
高能点火枪
高能点火枪
高能点火枪
尺寸
Φ12
Φ18
  Φ18
Φ18
