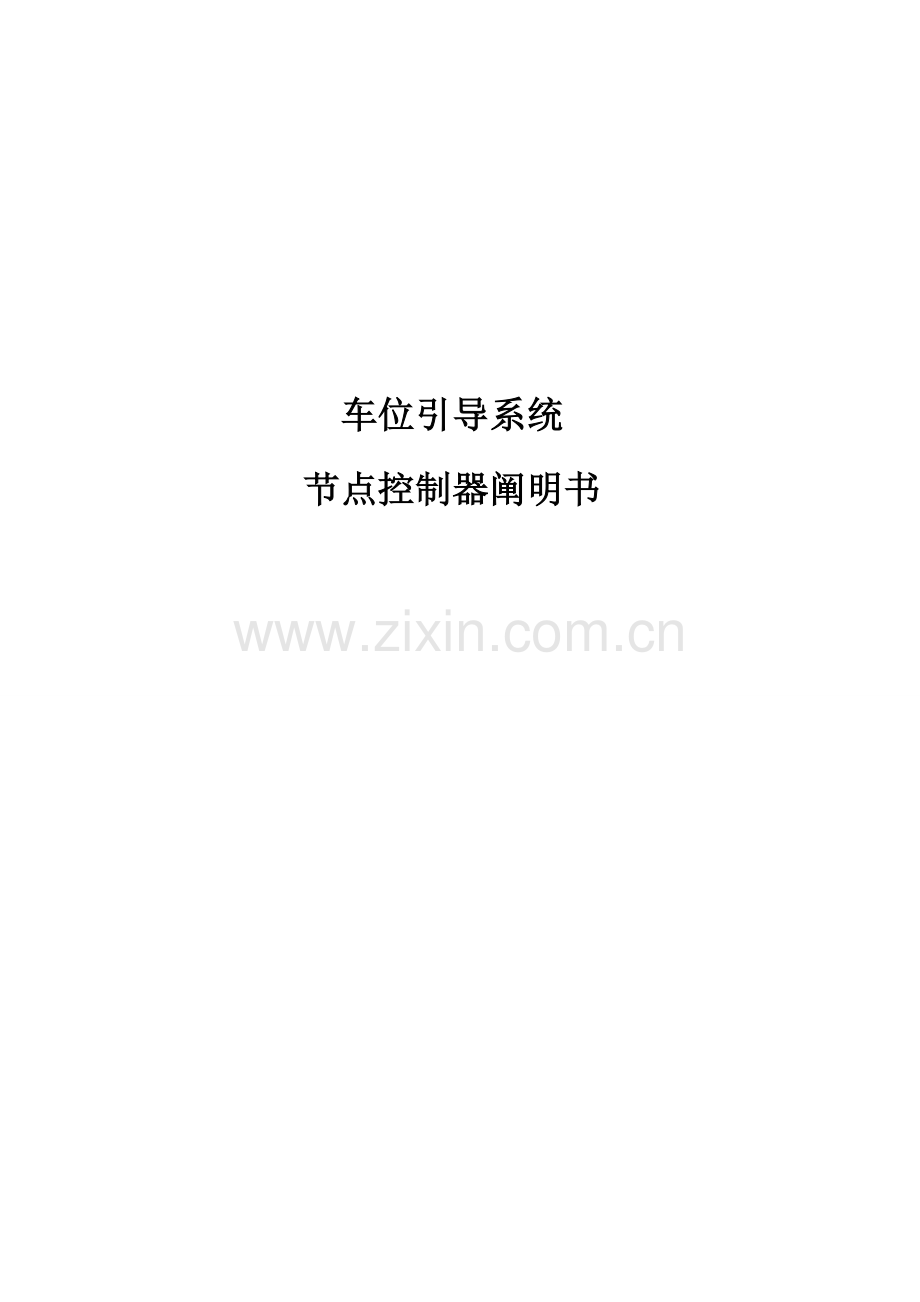

车位引导系统
节点控制器阐明书

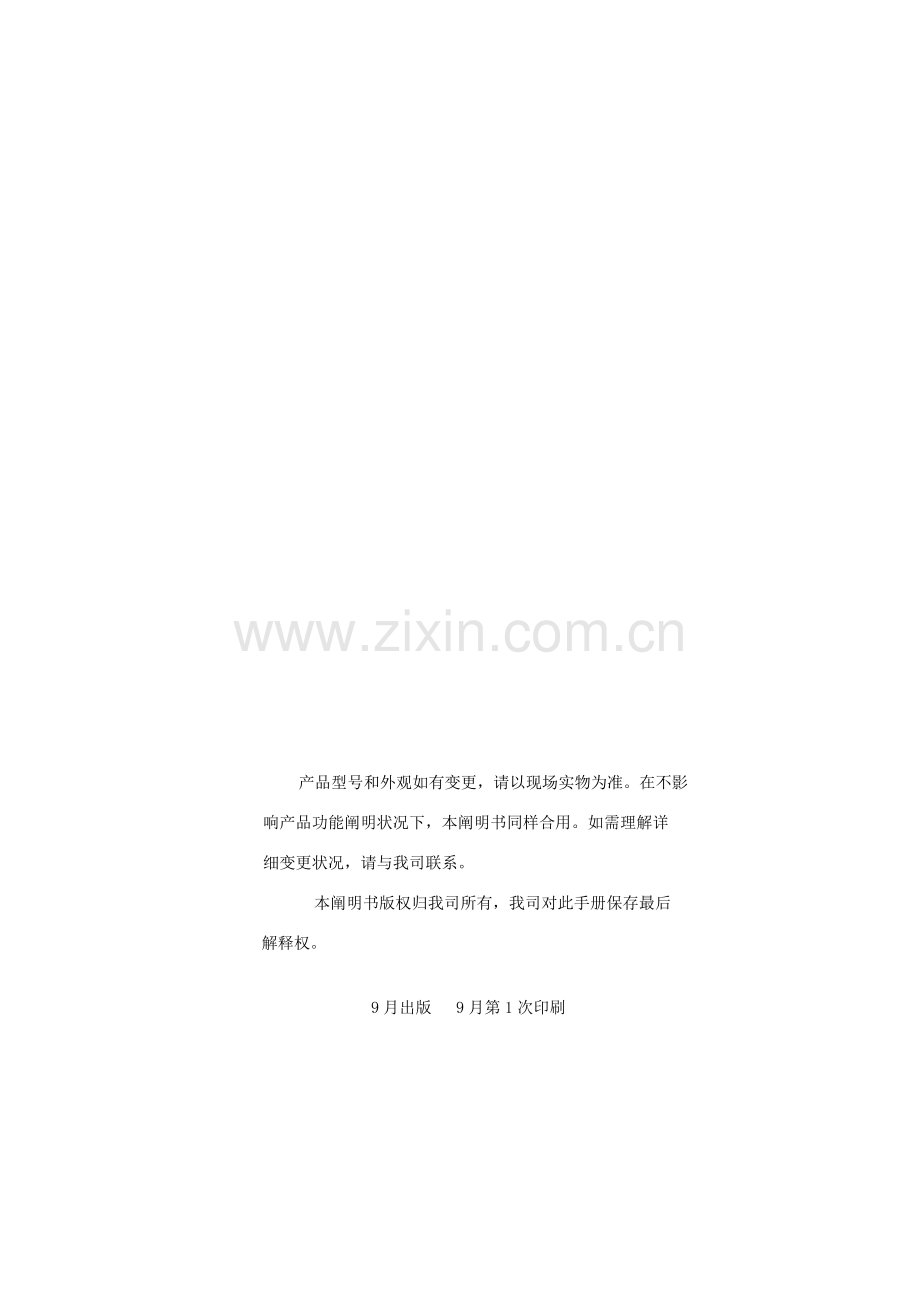

产品型号和外观如有变更，请以现场实物为准。在不影
响产品功能阐明状况下，本阐明书同样合用。如需理解详
细变更状况，请与我司联系。
本阐明书版权归我司所有，我司对此手册保存最后
解释权。

9月出版 9月第1次印刷

警告
■ 本设备只能由专业人员进行安装和维护。

■ 不能对本设备进行各种擅自改装或加装。

■ 设备在使用中应提供对的额定电压。

■ 在设备通电前，应一方面保证线路连接对的，其箱体、门、

盖子等部件应恢复原位。

■ 对因不遵守本手册阐明而引起设备损坏，厂家不承担

任何责任。

触电危险

■ 在进行设备接线时请保证电源断开。在带电时连接各部

件也许引起点击，从而导致设备永久性损毁，人员受伤

甚至死亡。

■ 按照国家、地区和本地规定给设备接地。接地失效可

能导致设备通讯不稳定，人员受伤甚至死亡。

目录

一、系统概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1
1、系统简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1
2、系统构造图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1
二、功能简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
1、产品概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
2、产品功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
三、技术规格参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
四、外观和尺寸┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3
1、产品外观图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3
2、产品安装图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3
五、安装与接线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4
1、接线阐明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4
2、注意事项┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
六、操作阐明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
1、状态批示灯功能阐明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
2、拨码地址设立阐明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
七、常用故障及解决┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6

一、 系统概述
1、 系统简介
停车引导系统是一套可用于室内外停车场车位引导系统。系统使用超声波探测器检测车位状态。节点控制器通过C-MBUS通讯方式轮询采集其总线下各超声波探测器检测信息，并传播至中央控制器。由中控器记录各区域剩余车位数量，实时更新室内信息屏发布有关引导信息，进行停车引导，各车位上方车位批示灯依照超声波探测器探测成果切换批示状态，进行人性化停车引导。
2、 系统构造图
C-MBUS总线
C-MBUS
C-MBUS
计算机
C-MBUSS
C-MBUS总线
C-MBUS总线

C-MBUS
红绿灯

节点控制器
#64
红绿灯

红绿灯

超声波探测器
#64
超声波探测器
#1
节点控制器
#1
车位引导屏
#64

超声波探测器
#64

车位引导屏
#1

超声波探测器
#1

中央控制器
串口
红绿灯

图1.1 停车引导系统构造
二、 功能简介
1、产品概述
节点控制器是专门用于对超声波探测器进行数据采集装置。它具备实时巡检探测器状态功能。节点控制器通过C-MBUS总线上传信息，并接受中央控制器命令等功能，是停车场引导系统中一种重要设备。

2、产品功能
序号
功能描述
1
轮询查询超声波探测器状态
2
8X8双色点阵显示其总线各探测器信息，便于调试分析故障
3
为超声波探测器提供集中供电，自动过流保护
4
支持C-MBUS总线通讯
5
2路下行接口，与探测器任意布线，以便施工
6
下行信号线短路，自动继电器隔离保护
三、技术规格参数
工作电源
AC220V±10％，50Hz±1Hz
输出电源
DC24V/4.5A
功耗
≤10W
显示方式
双色LED点阵
下行通讯方式
C-MBUS总线
上行通讯方式
C-MBUS总线
波特率
下行9600bps，上行4800bps
总负载数量
≤64个
最大通讯距离
下行400m，上行1000m
工作温度
温度﹣30℃~70℃，温度＜95％RH（不结露）
外形尺寸
275×320×130（mm）
重量
6.0kg

四、 外观和尺寸
1、产品外观图

暂无机箱实物图

图4.1产品外观图

2、 产品安装图

图4.2产品安装图

五、 安装与接线
1、接线阐明

图5.1 接线原理图

2、 注意事项
（1） 节点控制器为原则C-MBUS通讯信号，规定采用RVS2×0.5mm²以上规格双绞线，越粗越好，无需屏蔽，任意布线，通讯线不分正负极，采用与中央控制器和探头就近原则，距离越近通信效果越好；
（2） 节点控制器采用DC24V/4.5A 蜂窝电源，同步给其总线下探头供电，电源线采用RVS2×1.0mm²以上规格护套线
（3） 节点控制器有两路功能同样下行信号接口，两路接口最多共能连接64个探头，且所有探头地址不能重复，建议每路下行接口各接32个探测器
（4） 节点控制器有一路上行信号，规定采用RVS2×0.5mm²以上规格双绞线连接中央控制器
（5） 避免安装在阳光直射，潮湿多油污环境。
六、操作阐明
1、双色LED点阵显示功能阐明

图6.1双色LED点阵原理图

图6.2双色LED点阵实物图
每一种LED点相应一种探头状态， LED点阵图上编号相应地址编号相似探头
LED状态阐明：
绿灯常亮
无车
红灯常亮
有车
绿灯闪烁
通信异常
红灯闪烁
探测异常
2、拨码地址设立阐明
安装时，要注意查看与否已近设立好地址，其有效地址范畴是00﹣63号，8P拨码开关1﹣6位.每位所相应权值依次为1、2、4、8、16、32，当某位开关置于“ON”端时，表达为“1”，反之为“0”。节点控制器地址就等于每个位加权和（即各位开关值先乘以相应权值然后再相加）。例如下图拨码开关设立地址为：0×1+0×2+1×4+0×8+0×16+0×32=4。

图6.3拨码地址设立图

七、 常用故障及解决
常用现象
分析与解决办法
备注
板子不工作
检查电压供应与否有异常，
检测板上LED红灯与否工作

LED点阵所有绿灯闪烁
检测下行通信线连接与否短路或短路

上述问题经检查后无法解决，请与我司客户服务工程师联系，请勿自行拆卸产品，防止损坏。
