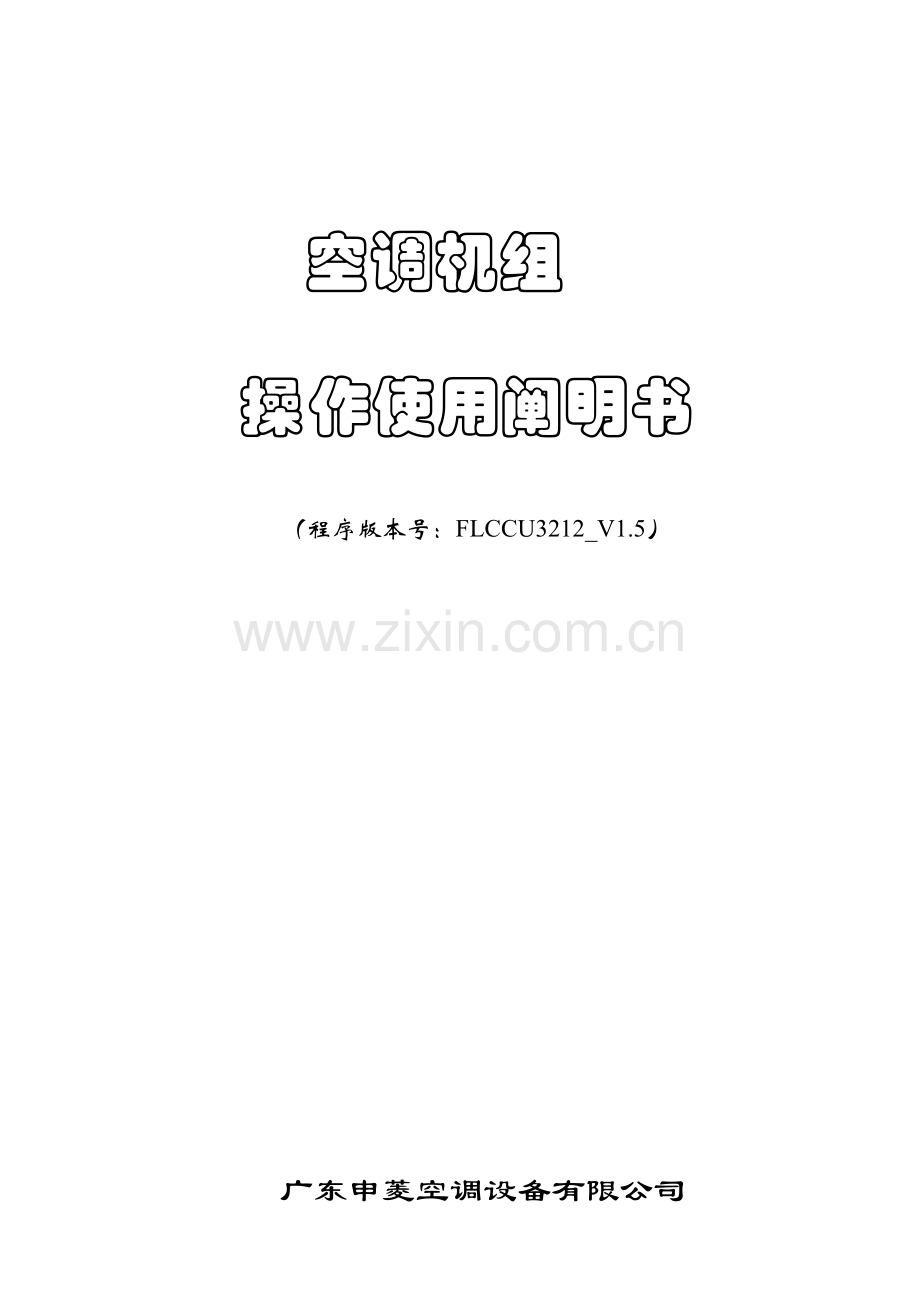

空调机组
操作使用阐明书
（程序版本号：FLCCU3212_V1.5）
广东申菱空调设备有限公司
空调机组顾客阐明
在手操器上咱们可以看到总共有6个轻触式按钮，
在每一种轻触式按钮下面，均有一种批示灯，当按下其中一种键或者同步按下两个按键时，屏幕显示相相应菜单。为了以便后来论述，将上述各键自左至右，从上到下定义如下：
1.故障（ALARM）键；
2.程序（Prg）键；
3.退出（Esc）键；
4.UP（）键；
5.ENTER（）键；
6.DOWN（）键；
当同步按下和键，您可以切换各个菜单，然后按键可以进入您所选取菜单里；按或键，您可以查看所选取菜单里各项内容。
由于控制面板菜单有中文和英文两种，您可以通过按键和键来切换中英文画面。
当需要设定或者修改机组各项参数时，您可以按键来选取需要修改参数项，然后按/键来修改数值，修改完毕后按键确认。当按下Esc键时，您就可以退出该栏菜单。
当机组浮现故障时，手操器左上角ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应故障信息。当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在遥控按Prg键可在手操器显示任何画面时开/停机组。Prg键和遥控开关关系为：控制空调机开机后，空调机开关状态即受异地遥控开关控制。此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运营。
如果机组使用PLAN网络以实现机组之间轮值备用功能，网络中机组数目固然不不大于一台，此时可通过同步按键和键来切换不同机组画面，屏幕右上角数字表达机组编号，如显示“01”表达第一号机组。
1． 输入及输出
1.1模仿量输入
REFERENCE
Small Version
Medium Version
B1
回风压差
回风压差
B2
回风湿度
回风湿度(0~10V或4~20mA)
B3
外部设定温度（0~10VDC）
外部设定温度（0~10VDC）
B4
回风温度（NTC）
回风温度（NTC）
B5
新风温度（NTC）
新风温度（NTC）
B6
N/A
回风温度(0~10V或4~20mA)
B7
N/A
外部设定湿度（0~10VDC）
B8
N/A
备用
1.2数字量输入
REFERENCE
Small Version
Medium Version
1
风机电机过载
风机电机过载
2
欠风保护开关
欠风保护开关
3
客户自设报警
客户自设报警
4
压缩机一电流过载或高压保护
压缩机一电流过载或高压保护
5
压缩机一低压保护
压缩机一低压保护
6
电加热过热保护
电加热过热保护
7
遥控开关
遥控开关
8
遥控值班功能（该点闭合，机组值班运营）
遥控值班功能（该点闭合，机组值班运营）
9
N/A
压缩机二电流过载或高压保护
10
N/A
压缩机二低压保护
11
N/A
压缩机三电流过载或高压保护
12
N/A
压缩机三低压保护
13
N/A
初效滤网堵塞/直冷或冷冻水选取
14
N/A
中效滤网堵塞/电加热或热水选取
1.3 数字量输出
REFERENCE
Small Version
Medium Version
R1
送风机电机
送风机电机
R2
压缩机一
压缩机一
R3
电加热一
电加热一
R4
电加热二
电加热二
R5
加湿器
加湿器
R6
除湿机一号
除湿机一号
R7
紫光灯控制
紫光灯控制
R8
总报警输出
总报警输出
R9
N/A
压缩机二
R10
N/A
压缩机三
R11
N/A
除湿机二号
R12
N/A
新风阀开控制
R13
N/A
新风阀关控制
1.4模仿量输出
REFERENCE
Small Version
Medium Version
Y1
加湿量控制（0~10VDC）
加湿量控制（0~10VDC）
Y2
冷水盘管控制（0~10VDC）
冷水盘管控制（0~10VDC）
Y3
加热盘管控制（0~10VDC）
加热盘管控制（0~10VDC）
Y4
变频器控制（0~10VDC）
变频器控制（0~10VDC）
注：上面所提到“N/A”表达该接点不存在。Small Version指是小型PCO2 配备；Medium Version表达中型PCO2 配备。
2 菜单
注：机组刚上电时手操器会显示该画面。
机组预热
尚余360 分钟
带压缩机机组每次重新上电，机组启动压缩机预热功能，预热功能持续360分钟，预热期间不能开机。如果需要取消预热，请同步按下键及Esc键。
请同步按下键和键来选取如下菜单：
2．1主菜单
主画面
23/04/ 01
10：06
回风温度 29.8℃
回风湿度 068.6rh%
机组关闭
注：该画面用于显示当前时间日期、回风温湿度。画面左下角文字表达机组开关状态。在该画面下按PRG键可开/停机组。
。
01
压差 0000pa
新风温度 22.8℃
温度设点 25.0℃
湿度设点 55.0rh%
注：该画面用于显示温湿度设定值及压差测量值（只合用于配备了压差传感器机组）。
第二行新风温度为显示实测新风温度，当新风温度不大于20℃时，为了系统安全，压缩机将会停机。详细参看工厂菜单设立。当选取无新风探头时该值无效。
01
加湿器(Y1)
注：该画面用于加湿量控制输出显示。
01
变频器(Y4)
00Hz
注：该画面用于变频器频率控制输出显示。（当机组风机配有变频器时此画面所示内容才有作用）。
01
机组状况
风机 风阀
制冷 制热
加湿 除湿
注：该画面用于显示机组运营状况，例如机组正在制冷，则画面上“制冷”及“风机”左边小方框为实心。
01
局域网状态
U1： U2： U3:- U4:-
U5:- U6:- U7:- U8:-
左边菜单显示PLAN网络中机组存在与否状态，编码U1~U8分别表达1～8号机组，如果编码右边是实心方框，表达相应机组存在，如果是“-”，则表达相应机组不存在。
2.2维修
此菜单为工厂专用菜单，顾客请不要随意更改，以免导致不必要损失。
该菜单受服务人员密码保护。
2.3报警记录
机组控制器内可以记录100条报警信息，涉及报警发生时间以及机组开关时间等等。详细如下一画面所示。
23/04/ 13：38
事件内容： 13
初级过滤器报警
01
左边画面第一行显示事件发生时间，第二行显示事件代码，第三行显示事件名称。
2.4输出及输入点状态
01
C＝闭合 O=断开
State (1………14)
Cccccccccc cc
此画面显示1~14号数字量输入点状态。
C表达相应输入点闭合，O表达相应输入点断开。
01
1.风机过载 闭合
2.风压开关 闭合
3.客户自设报警 闭合
01
4.压缩机一号高压或
过载 闭合
5.压缩机一号低压或
油压 闭合
01
6.电加热过热 闭合
7.远控开关 闭合
01
9. 压缩机二号高压或
过载 闭合
10.压缩机二号低压或
油压 闭合
01
13.初级滤器报警 闭合
14.中级滤器报警 闭合
I=闭合 O=断开 01
State (1…13)
Ooooooooo o
此画面显示1~13号数字量输出点状态。
I表达相应输出点闭合，O表达相应输出点断开
1.风机 Ｏ 01
5.加湿器开关 Ｏ
7.紫外光灯 Ｏ
8.总报警 Ｏ
3.电加热一号 Ｏ 01
4.电加热二号 Ｏ
01
2. 压缩机一号 Ｏ
9. 压缩机二号 Ｏ
10.压缩机三号
01
6. 除湿机一号 Ｏ
11.除湿机二号 Ｏ
12.风阀启动 Ｏ 01
13.风阀关闭 Ｏ
2.5 时钟菜单
按一下键
进入菜单。
输入顾客密码 01
0000
先按一下键令光标在密码输入区闪烁，之后按键或键输入密码，然后按键确认。当画面上浮现文字“密码对的”时，再按一下键或键，即可进入时钟菜单。出厂时顾客密码设为0009。
01
设定期间 08:00
设定日期 23/04/
01
时区设点设定 Ｏ
每周时区开关机组
Ｏ
I表达“是”，O表达“否”。选取与否使能在不同步间段使用不同温湿度设定值功能。
I表达“是”，O表达“否”。 选取与否使能定期开关机。
01
时区一 开始 00:00h
设点 25.0℃
时区二 开始 00:00h
设点 25.0℃
设定期区一时间及温度
设定期区二时间及温度
01
时区三 开始 00:00h
设点 25.0℃
时区四 开始 00:00h
设点 25.0℃
设定期区三时间及温度
设定期区四时间及温度
01
时区一 开始 00:00h
设点 55.0rh%
时区二 开始 00:00h
设点 55.0rh%
设定期区一时间及湿度
设定期区二时间及湿度
01
时区三 开始 00:00h
设点 55.0rh%
时区四 开始 00:00h
设点 55.0rh%
设定期区三时间及湿度
设定期区四时间及湿度
01
星期一
开机00:00 关机 00:00
星期二
开机00:00 关机 00:00
设定星期一定期开机和关机时间。
设定星期二定期开机和关机时间。
01
星期三
开机00:00 关机 00:00
星期四
开机00:00 关机 00:00
设定星期三定期开机和关机时间。
设定星期四定期开机和关机时间。
01
星期五
开机00:00 关机 00:00
星期六
开机00:00 关机 00:00
设定星期五定期开机和关机时间。
设定星期六定期开机和关机时间。
01
星期日
开机00:00 关机 00:00
设定星期日定期开机和关机时间。
更改顾客密码 01
0009
1.每日工作时区中使用不同设定值。若在该项选取中选“是”，则后接四屏菜单有效，同步在主菜单中温度/湿度设点显示该时间段设定温度/湿度，并依照该温度设定值进行控制。每日工作时区最多可设四个，在每个工作时区中可设定不同温度/湿度。例如：
时间
设定温度
含 义
06:00
20℃
从6点到7点设定温度为20℃
07:00
21℃
从7点到10点设定温度为21℃
10:00
18℃
从10点到17点设定温度为18℃
17:00
15℃
从17点到6点设定温度为15℃
若需要工作时区少于四个，则需在余下时区中设定与前一种时区相似时间及温度值。如下所示：
错误设定
对的设定
小时/分钟
设定温度
小时/分钟
设定温度
07:30
20℃
07:30
20℃
00:00
0
17:00
15℃
00:00
0
17:00
15℃
17:00
15℃
17:00
15℃
2.机组定期开关选取。
若在每周定期开关选取中选“是”，则每周自动工作时区设定有效（见后接菜单）；
2.6温湿度设点
温湿度设点
按一下键
进入菜单。
输入顾客密码 01
0000
先按一下键令光标在密码输入区闪烁，之后按键或键输入密码，然后按键确认。当画面上浮现文字“密码对的”时，再按一下键或键，即可进入时钟菜单。出厂时顾客密码设为0009。
01
温度设点 12℃
湿度设点 55.0rh%
温度设点界面设定
湿度设点界面设定
该画面用于设定温湿度值（如果在时钟菜单使能了时区设点功能，则参加控制运算是时区设点设定值，而不是此处设定值。）
该画面用于选取温湿度设定值是由手操器设定（界面设定）还是通过模仿量输入点B3、B7来设定（外部设定）。
使用压缩机制冷 01
使用电加热制热
第一行用于选取冷源为压缩机还是冷水；
第二行用于选取热源为电加热还是热水；
选取办法：在此画面上按一下键，让光标右移到第一行文字上面，然后按键或键选取。再按一下键，光标移到第二行文字上面，同样按键或键进行选取。最后再按一下键让光标返回屏幕左上角即可退出选取。(请在机组停机时候才进行上述选取。)
风阀开 0006秒 01
风阀关 0006秒
设立风阀执行器打开时间和关闭时间，这两个时间数值应当相等。
与否使用上位机？ 否 01
此菜单选取与否使用上位机通过RS485接口对机组进行监控（只适合于加装了通讯卡机组）。合用通讯合同见下面一页菜单。只有在本菜单中设立了“是”，下面一页菜单才会显示。
合同 MODBUS 01
速率 9600
地址 001
1、 合用上位机通讯合同有如下三个：MODBUS-RTU合同(无校验)；CAREL RS485合同；CAREL RS232合同；后两个合同规定上位机使用CAREL 公司专用软件。
2、 设立通讯速率（最大19200）。
3、 设立通讯地址（范畴1～200）
变频器压差设点0250pa 01
该画面设定值用于控制风机变频器频率，使得被测压差可以保持在设定值附近（只合用于配备了风机变频器和压差传感器机组）。
2.7 参数菜单
参数菜单
此菜单为工厂专用菜单，顾客请不要随意更改，以免导致不必要损失。
该菜单受服务人员密码保护。
2.8 工厂菜单
工厂菜单
此菜单为工厂专用菜单，顾客请不要随意更改，以免导致不必要损失。该菜单受工厂密码保护。
2.9 机组资料
CAREL srl (Italy)
Closed Control Unit
Code：FLCCU3212 V1.5
Ver 3.212G 16/06/09
显示程序版本号。
2.10机组开关
机组状况：机组关闭
按Enter开关机组
3.0 报警显示
ALARM
主风机过载
数字量输入1断开。
ALARM
风压开关
数字量输入2断开。
压缩机一号高压或
过载
数字量输入4断开。
压缩机一号低压或
油压
数字量输入5断开。
压缩机二号高压或
过载
数字量输入9断开。
压缩机二号低压或
油压
数字量输入10断开。
压缩机三号高压或
过载
数字量输入11断开。
压缩机三号低压或
油压
数字量输入12断开。
ALARM
电加热过热
数字量输入6断开。
ALARM
初级过滤器报警
数字量输入13断开。
ALARM
次级过滤器报警
数字量输入14断开。
ALARM
湿度传感器报警
湿度传感器故障或断线。
ALARM
温度传感器报警
温度传感器故障或断线。
ALARM
高温报警
回风温度超过报警上限。
ALARM
低温报警
回风温度低于报警下限。
ALARM
高湿报警
回风湿度超过报警上限。
ALARM
低湿报警
回风湿度低于报警下限。
ALARM
主风机运营超时
风机电机检修时间到。
ALARM
机组运营超时
整机检修时间到。
ALARM
压缩机一号运营超时
1号压缩机检修时间到。
ALARM
压缩机二号运营超时
2号压缩机检修时间到。
ALARM
压缩机三号运营超时
3号压缩机检修时间到。
ALARM
除湿机一号运营超时
1号除湿压缩机检修时间到。
ALARM
除湿机二号运营超时
2号除湿压缩机检修时间到。
ALARM
客户自设报警
数字量输入3断开。
ALARM
时钟板故障
