系列分段备自投说明指导书.doc

上传人:w****g 文档编号:2704439 上传时间:2024-06-04 格式:DOC 页数:47 大小:3.16MB 下载积分:12 金币
下载 相关 举报

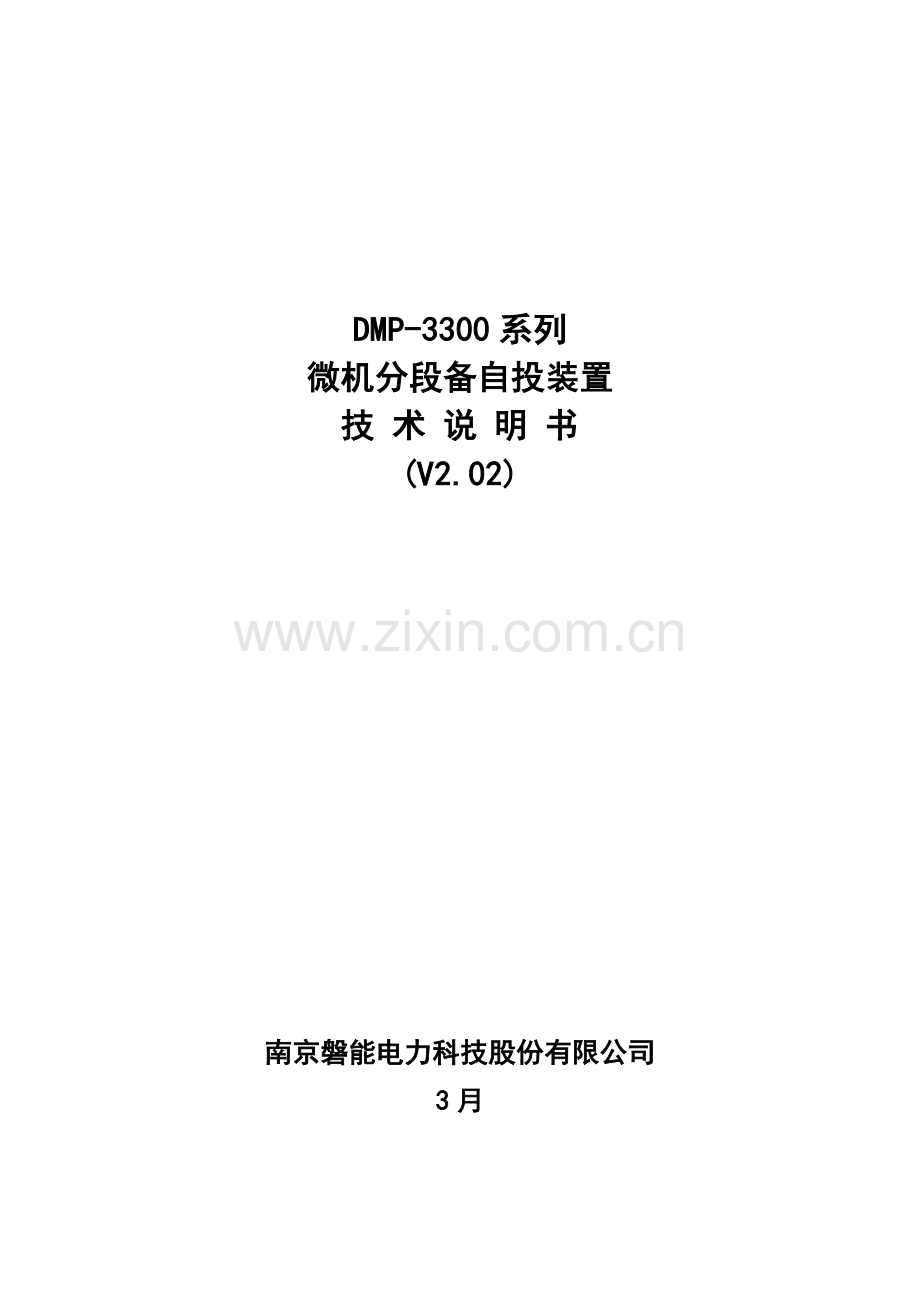

系列分段备自投说明指导书.doc_第1页
第1页 / 共47页
系列分段备自投说明指导书.doc_第2页
第2页 / 共47页


点击查看更多>>
资源描述
DMP-3300系列 微机分段备自投装置 技 术 说 明 书 (V2.02) 南京磐能电力科技股份有限公司 3月 目 录 1 概述 1 1.1 合用范畴 1 1.2 基本配备 1 2 技术参数 2 2.1额定参数 2 2.2 重要技术性能 3 2.3测量系统及遥信精度 3 3 装置工作原理 3 3.1备自投原理 3 3.1.1 方式1:Ⅱ母暗备用分段备自投 6 3.1.2 方式2:Ⅰ母暗备用分段备自投 6 3.1.3 方式3:1#进线明备用备自投 6 3.1.4 方式4:1#进线明备用备自投,3DL偷跳 7 3.1.5 方式5:2#进线明备用备自投 7 3.1.6 方式6:2#进线明备用备自投,3DL偷跳 7 3.1.7 方式7:1#进线明备用备自投,无母线PT,进线PT电压直接接入装置 7 3.1.8 方式8:2#进线明备用备自投,无母线PT,进线PT电压直接接入装置 7 3.1.9 方式9:主变备自投方式(1#变备用,2#变运营) 7 3.1.10 方式10:主变备自投方式(2#变备用,1#变运营) 8 3.2三段定期限过流保护 19 3.3充电保护 19 3.4 CT断线 20 3.5 PT断线 20 3.5.1线路PT断线告警 20 3.5.2母线PT断线告警 21 3.6开关位置监视 21 4测控功能 22 4.1遥测功能 22 4.2遥信功能 22 4.3遥控功能 23 5 辅助功能 23 5.1装置自检功能 23 5.2弹簧未储能监测 24 5.3 4-20mA输出功能 24 6装置定值整定及接线原理图、端子图 24 6.1装置安装开孔图 24 6.2 DMP-3315B分段备自投装置 24 6.2.1装置背板端子图及原理接线图 24 6.2.2 面板点灯定义 28 6.2.3定值清单 29 7 整定阐明 30 8 使用阐明 32 8.1实时信息功能阐明 32 8.2 保护功能阐明 32 8.3 远动功能阐明 32 8.4 通信功能阐明 32 8.5口令功能阐明 33 8.6装置接地阐明 33 9调试大纲 33 9.1调试注意事项 33 9.2装置通电前检查 33 9.3绝缘检查 34 9.4上电检查 34 9.5采样精度检查 34 9.6开关量输入检查 34 9.7继电器接点校验 34 9.8定值校验 34 10 订货须知 34 11 储存及保修 35 11.1存储条件 35 11.2保修 35 1 概述 1.1 合用范畴 DMP-3300系列分段备自投装置涉及DMP-3315B等装置。合用与66kV及如下电压级别分段保护装置,并通过独特软件设计保证了其最多可达四套备自投,每一套备自投依照现场实际状况分别可整定十种方式,具备强大自适应性和灵活性,因而可适应变电站和发电厂各种不同备自投规定。可集中组屏,也可分散安装于开关柜。 1.2 基本配备 1)保护及自动化功能 a) 定期限电流保护(速断、限时电流速断、过流) b) 充电保护 c) CT断线报警 2)备自投基本自投方式 a) Ⅱ母暗备用分段备自投 b) Ⅰ母暗备用分段备自投 c) 1#进线明备用备自投 d) 1#进线明备用备自投,母联开关偷跳 e) 2#进线明备用备自投 f) 2#进线明备用备自投,母联开关偷跳 g) 1#进线明备用备自投,无母线PT,进线PT电压直接接入 h) 2#进线明备用备自投,无母线PT,进线PT电压直接接入装置 i) 主变备自投方式1 j) 主变备自投方式2 k) 自定义方式 3)测控功能 a) 16路遥信开入采集、装置遥信变位、事故遥信 b) 正常断路器遥控分合 c) Iam、Ibm、Icm等模仿量遥测 d) 开关事故分合次数记录及事件SOE等 e) 谐波分析(可选配) 4)其她功能 a) 装置描述远方查看; b) 装置参数远方查看; c) 10套定值,保护定值、区号远方查看、修改功能; d) 保护功能软压板状态远方查看、投退; e) 装置运营状态(涉及保护动作元件状态和装置自检信息)远方查看; f) 远方对装置实现信号复归; g) 故障录波功能,8套原则COMTRADE格式波形。 h) 4-20mA直流电流输出; i) 打印功能,涉及定值、事件和录波打印。 2 技术参数 2.1额定参数 1) 直流电源:220V或110V(订货注明)。 2) 额定交流输入 l 交流电压:100V或380V(订货注明) l 交流电流:5A或1A(订货注明) l 额定频率:50Hz 3) 功率损耗 l 直流回路:正常工作时不不不大于15W,装置动作时不不不大于25W l 交流电压回路:每相不不不大于0.5VA l 交流电流回路:额定电流为5A时每相不不不大于1.0VA;额定电流为1A时每相不不不大于0.5VA。 4) 开关量、遥信及硬脉冲对时 l 开关量输入电平为220V或110V(订货注明) l 支持IRIG-B码485电平差分输入 2.2 重要技术性能 1) 采样回路精准工作范畴 电压:0.4V-120V; 测量电流:0.02In-1.2In; 保护电流:0.05In-20In; 2) 接点容量 所有出口跳闸触点:容许长期通过6A,切断电流0.3A (DC220V,时间常数L/R为5ms±0.75感性负载) 3) 操作回路跳合闸电流 操作回路跳合闸电流采用自适应模式,无需选取。(0.5A以上) 4) 定值误差 电流元件:<±2% 电压元件:<±2% 方向元件角度:<±2° 5) 整组动作时间及误差 速动段固有动作时间:1.2倍整定值时,动作时间不不不大于25ms。 2.3测量系统及遥信精度 1) 各模仿量测量误差不超过额定值±0.2% 2) 开关量辨别率不不不大于1ms 3) 频率测量精度不不不大于±0.01Hz 3 装置工作原理 3.1备自投原理 本装置具备4套备自投,每套备自投可以选取典型10种备自投方式,以及为满足工程特殊需求采用4种自定义方式。备自投方式整定为1-10时,相应采用1-10种典型配备一种备投;备自投方式整定为0时,采用自定义方式。 对于进线或者分段备自投,装置引入两段母线电压,用于进行有压、无压鉴别及启动备用电源自投装置,每个进线开关各引入任一相电流,是为了防止PT全相断线后导致备自投装置误动作,也是为了更好确认进线开关已断开。如果需要自投后联切负荷,则运用进线该相电流鉴别与否超过联切定值,以实现过载联切负荷功能。 装置引入进线单路线电压或相电压(任意相别)UX1及UX2,是为了在进线互投时鉴别备用进线电压与否合格(即备用电源与否正常)。依照系统配备,可通过控制字决定与否引入进线电压。 装置引入1DL、2DL、3DL开关位置,作为系统运营方式鉴别以及自投准备和选取自投方式(即选取进线互投方式还是分段开关自投方式),装置还引入闭锁备自投开入量及各开关合后位置和容许备自投开入量,以便在手跳进线开关时闭锁装置,以及在变压器后备保护、差动保护等动作时闭锁自投装置。 为保证备自投一次动作性,本装置设计了充电过程,备自投只有在充电完毕后,才也许动作。各充电条件均满足且持续备自投充电时间15S后,备自投完毕充电;任一放电条件满足,BZT即放电:备自投未启动时,只有再次充电后才也许再启动;已启动后,BZT动作过程及时终结。 备自投启动后,经各自备投动作时间,不论工作断路器与否跳开,装置均发跳工作断路器命令,以此保证工作断路器可靠跳开。跳闸脉冲(1000ms)发出后,备自投在开关据动延时内检查工作断路器与否跳开,确认跳开,再发出合闸脉冲(1000ms),并且检查工作断路器与否合上。 备自投基本主接线图: 图1 备自投基本主接线图 对于主变备自投,采入1#变低压侧母线电压Uab1、Ubc1,2#变低压侧母线电压Uab2、Ubc2进行母线有压,无压判断,作为充电条件和动作条件判据,采入1#变高压侧母线电压Ux1(相间电压),2#变高压侧母线电压Ux2(相间电压)进行进线检有压判断,作为主变备自投动作条件判据,采入1#变低压侧电流Ix1,2#变低压侧电流Ix2,作为对三相PT断线也许导致误动闭锁,并可作为动作过程中判断开关与否完全跳开辅助判据。 引入1#变高压侧开关、1#变低压侧开关、2#变高压侧开关、2#变低压侧开关、分段开关辅助接点分别为1DL-1,1DL-2,2DL-1,2DL-2,3DL以鉴别开关位置及系统运营方式,并构成位置条件,作为各种判断条件一某些。 装置开出接点涉及1#变高压侧跳闸,1#变高压侧合闸,1#变低压侧跳闸,1#变低压侧合闸,分段合闸,2#变高压侧跳闸,2#变高压侧合闸,2#变低压侧跳闸,2#变低压侧合闸,共9个接点。 主变备自投基本接线如下图: 图2 主变备投基本接线图 3.1.1 方式1:Ⅱ母暗备用分段备自投 当两段母线分列运营时,装置选取桥开关自投方案。正常运营时I母、II母分列运营,即1DL-2、2DL-2在合位,3DL在分位,当I母电压因故障或其她因素失压,备自投跳开1DL-2,确认1DL-2跳开后再合上3DL,两段母线并列运营。通过1DL-2和2DL-2合后位置区别事故分闸和手动分闸,手动分闸闭锁备自投。 动作逻辑框图如图3所示。 3.1.2 方式2:Ⅰ母暗备用分段备自投 该方式当两段母线分列运营时,装置选取桥开关自投方案。正常运营时I母、II母分列运营,,即1DL-2、2DL-2在合位,3DL在分位,当Ⅱ母电压因故障或其她因素失压,备自投跳开2DL-2,确认2DL-2跳开后再合上3DL,两段母线并列运营。通过1DL-2和2DL-2合后位置区别事故分闸和手动分闸,手动分闸闭锁备自投。 动作逻辑框图如图4所示。 3.1.3 方式3:1#进线明备用备自投 对于该种备自投方式,系统正常运营时,由2#进线进行供电,1#进线备用,即2DL-2、3DL在合位,1DL-2在分位。当2#进线电源因故障或其她因素导致失电,保护应跳开2DL-2,确认2DL-2跳开后再合1DL-2,使1#进线备用电源应能自动投入。动作逻辑框图如图5所示。 3.1.4 方式4:1#进线明备用备自投,3DL偷跳 备投方式4是备投方式3一种特例状况,其充放电条件与备投方式3是一致,充电完毕后来,满足:3DL偷跳时II母有压,,I母无压,Ux1有压,3DL跳位,且无手分3DL信号,则备投方式3经延时合上1DL。动作逻辑框图如图6所示。 3.1.5 方式5:2#进线明备用备自投 对于该种备自投方式,系统正常运营时,由1#进线进行供电,2#进线备用,即1DL-2、3DL在合位,2DL-2在分位。当1#进线电源因故障或其她因素导致失电,保护应跳开1DL-2,确认1DL-2跳开后再合2DL-2,使2#进线备用电源应能自动投入。 动作逻辑框图如图7所示。 3.1.6 方式6:2#进线明备用备自投,3DL偷跳 备投方式6是备投方式5一种特例状况,其充放电条件与备投方式5是一致,充电完毕后来,满足:3DL偷跳时I母有压,,II母无压,Ux2有压,3DL跳位,且无手分3DL信号,则备投方式6经延时合上2DL-2。动作逻辑框图如图8所示。 3.1.7 方式7:1#进线明备用备自投,无母线PT,进线PT电压直接接入装置 备投方式7与备投方式3区别在于:由于无母线PT,只有进线PT,两进线各三相电压直接接入装置I母输入电压和II母输入电压,从而导致动作过程电压鉴定与备投方式3不同样。动作逻辑框图如图9所示。 3.1.8 方式8:2#进线明备用备自投,无母线PT,进线PT电压直接接入装置 备投方式8与备投方式5区别在于:由于无母线PT,只有进线PT,两进线各三相电压直接接入装置I母输入电压和II母输入电压,从而导致动作过程电压鉴定与备投方式3不同样。动作逻辑框图如图9所示。 3.1.9 方式9:主变备自投方式(1#变备用,2#变运营) 对于该种备投方式,正常运营时,1DL-1,1DL-2在分位,2DL-1,2DL-2在合位,3DL在合位,当因故障低压母线失压后,备自投动作跳开2DL-1,2DL-2,合1DL-1,1DL-2。动作逻辑框图如图10所示。 3.1.10 方式10:主变备自投方式(2#变备用,1#变运营) 正常运营时,1DL-1,1DL-2在合位,2DL-1,2DL-2在分位,3DL在合位,当因故障低压母线失压后,备自投动作跳开1DL-1,1DL-2,合2DL-1,2DL-2。动作逻辑框图如图12所示。 图3 Ⅱ母暗备用分段备自投动作逻辑图 阐明: Tset为备自投动作延时,Ix2为2#进线过载联切电流定值,Tset21和Tset22分别为过载联切1时限、2时限延时。 图4 Ⅰ母暗备用分段备自投动作逻辑图 阐明: Tset为备自投动作延时,Ix1为1#进线过载联切电流定值,Tset21和Tset22分别为过载联切1时限、2时限延时。 图5 1#进线明备用动作逻辑图 阐明: Tset为备自投动作延时,Ix1为1#进线过载联切电流定值,Tset21和Tset22分别为过载联切1时限、2时限延时。 图6 1#进线明备用备自投,3DL偷跳动作逻辑图 阐明: Tset为备自投动作延时,Ix1为1#进线过载联切电流定值,Tset21和Tset22分别为过载联切1时限、2时限延时。 图7 2#进线明备用备自投动作逻辑图 阐明: Tset为备自投动作延时,Ix22进线过载联切电流定值,Tset21和Tset22分别为过载联切1时限、2时限延时。 图8 2#进线明备用备自投,3DL偷跳动作逻辑图 阐明: Tset为备自投动作延时,Ix2为2#进线过载联切电流定值Tset21和Tset22分别为过载联切1时限、2时限延时。 图9 1#进线明备用备自投,无母线PT,进线PT电压直接接入装置动作逻辑图 阐明: Tset为备自投动作延时,Ix1为1#进线过载联切电流定值, Tset21和Tset22分别为过载联切1时限、2时限延时。 图10 2#进线明备用备自投,无母线PT,进线PT电压直接接入装置动作逻辑图 阐明: Tset为备自投动作延时,Ix2为2#进线过载联切电流定值, Tset21和Tset22分别为过载联切1时限、2时限延时。 图11 主变备自投方式1动作逻辑图 阐明: Tset为备自投动作延时。 图12 主变备自投方式1动作逻辑图 阐明: Tset为备自投动作延时。 3.2三段定期限过流保护 装置设三段定期限相过流保护(速断保护、限时速断保护、过流保护),三段均为三相式。每段过流保护均带一种时限 图13 速断保护逻辑框图 Ia、Ib、Ic为相电流,Iset为电流定值。 3.3充电保护 配备充电保护功能,在满足如下任何一种条件后开放充电保护,其中充电保护开放时间固化为500ms: a) 开关由跳位变为合位 b) 开关跳位维持3s以上,三相最大电流在30ms内由不大于0.02A增长到0.5倍充电保护电流定值以上。 启用b)这两个条件,保证在开关位置采集异常时,启动充电保护,以迅速切除母线故障。 图14 充电保护逻辑框图 Ia、Ib、Ic为相电流,Iset为电流定值,T1set为充电保护时间延时。 3.4 CT断线 CT断线判据: a) 三相电流中最大值不不大于额定值十六分之一,即最大相有流。 b) 三相电流中最小值不大于额定值十六分之一,即最小相无流。 c) 三相电流最大值是最小值3倍以上。 以上三个条件都满足,延时4s,判断为CT断线。如果装置仅采集两相电流,并且CT设立中“三相/两相”设立为“OFF”,则取A、C相电流最大值和最小值判断。动作逻辑框图如图14所示 图15 CT断线逻辑图 3.5 PT断线 3.5.1线路PT断线告警 原理概述 线路PT断线判据: 线路电压不大于额定电压四分之一,最大电流不不大于额定电流十六分之一或者开关合位,判为三相断线。满足以上条件,延时4s,判断为线路PT断线。动作逻辑框图如图15所示。 图16 线路PT断线逻辑图 3.5.2母线PT断线告警 原理概述 母线PT断线判据: a) 三线电压均不大于额定电压四分之一,进线电流不不大于额定电流十六分之一或者母联开关合位且另一进线电流不不大于额定电流十六分之一,判为三相断线。 b) 负序电压U2不不大于额定电压十六分之一,判为单相或两相断线。 满足以上任一种条件,延时4s,判断为PT断线。动作逻辑框图如图16所示。 图17 母线PT断线逻辑图 3.6开关位置监视 原理概述 位置异常监视判断: a) 开关位置分位。 b) 开关所在间隔电流不不大于额定电流十六分之一。 以上两个条件同步满足,延时9S,判断为开关位置异常。动作逻辑框图如图17所示。 图18 开关位置监视动作逻辑图 4测控功能 4.1遥测功能 现场PT来100V/450V交变波形经高精度变换器转换成适合装置采集小信号,经滤波后送入A/D变换成数字信号,最后进入CPU进行计算。 本装置采用16位高精度A/D,按每个周波采集64点,对PT和直流变送器进行交直流采样,并按N次等间隔采样离散表达式计算测量电压。 采用频率跟踪技术,对频率进行跟踪计算,调节采样周期后进行等间隔采样。 4.2遥信功能 装置可以接入最多65路开入,每个开入依照工程需要可以设立为普通遥信、SOE事件、启动录波、检修压板、复归操作、闭锁重叠闸等功能类型,不必修改代码即可满足各类工程不同需求。 遥信输入采用光耦进行隔离,以避免外部干扰串入。CPU对YX扫描时间为0.313ms,采用记录学原理,既保证遥信辨别率又实现可靠防抖动,遥信辨别率≤2ms,其时序如图。 4.3遥控功能 装置提供6路普通遥控输出,每路涉及两副接点输出:遥控合闸和遥控跳闸。普通规定遥控跳合对象即为装置所保护电力设备。与保护跳合闸输出类似,遥控输出在装置内部设定了多级软件和硬件闭锁,当且仅当对的遥控命令下达时各级闭锁才开放。可靠闭锁办法极大地提高了装置抗干扰能力。此外,上位机下达遥控命令必要通过 “选取对象”-> “上位机下发命令”-> “下位机返校命令”-> “上位机命令确认”-> “下位机执行操作”几种环节。这一系列办法保证了上位机遥控命令对的性。 在装置“保护功能”—“参数”—“遥控脉宽”菜单中可设立每路遥控出口保持时间。在“运营记录”—“操作记录”菜单中可查看遥控操作时间和性质。 5 辅助功能 5.1装置自检功能 当CPU自身发生故障时,装置运营灯会变红,告警继电器触点闭合,并闭锁保护,同步信息远传。硬件故障涉及:AD0异常,AD1异常,SDRM异常,DSP异常,采样异常等。 5.2弹簧未储能监测 当开入“弹簧未储能”有高电平输入,并通过延时拟定后,装置积极显示“弹簧未储能”信息,点亮面板告警批示灯,同步发出告警中央信号。弹簧未储能监测延时定值可以通过对开入量参数整定,建议整定8.00s。可以通过开入量参数整定,实现开入“弹簧未储能”信号翻转,以适应“弹簧未储能”信号通过常开节点或常闭节点输出。 5.3 4-20mA输出功能 装置有互相独立两路4-20mA直流输出节点,可将采集到电流、电压、有功、无功、功率因数等以一定比例关系以直流电流形式输出,通道以及基准可选。实际输入为0时,相应输出4mA,实际输入达到基准值时相应20mA输出。实际输入在0和基准值之间时,按比例关系线性输出。相应通道选取关系如下: 1:Ix1;2:Ix2;3:Ux1;4:Ux2;5:Uab1;6:Ubc1;7:Uab2;8:Ubc2;9:1am;10:Ibm;11:Icm。 相应输出以及基准均为二次值。 6装置定值整定及接线原理图、端子图 6.1装置安装开孔图 6.2 DMP-3315B分段备自投装置 6.2.1装置背板端子图及原理接线图 DMP-3315B装置背板端子图: DMP-3315B装置原理接线图: 背板端子接线阐明: 1) 端子A1~A6 为三相保护CT 输入。 2) 端子A7~A12 为三相测量CT 输入。 3) 端子A13~A16 为两路进线电流CT 输入。 4) 端子A17、A19、A20 为Ⅰ母线电压输入,端子A17、A19接Uab,端子A19、A20接Ubc,额定电压为100V。 5) 端子A21、A23、A24 为Ⅱ母线电压输入,端子A21、A23接Uab,端子A23、A24接Ubc,额定电压为100V。 6) 端子A22 为接地端子。 7) 端子A25~A28 为两路进线电压相间PT 输入。 8) 端子K2~K3 为RS485串口,相应程序设定485口1。 9) 端子K5~K6 为RS485串口,相应程序设定485口2。 10) 端子K1、K4 为RS485地,用于外接485通讯口屏蔽线。 11) 端子P1~P2 为保护用直流电源正负端子,P3 为电源地。 12) 端子D2~D11、B2~B16为开入接点,均为220V(110V)光耦开入,其公共负端分别为D1及B1,公共端应外接220V(110V)信号电源负端。普通状况下按下表接线: 接线端子 接入信号 阐明 D2 1DL-1合位 分段(桥)备自投时,不需要接入;主变备自投时,接入1#主变高压侧开关位置 D3 1DL-1合后位置 分段(桥)备自投时,不需要接入;主变备自投时,接入1#主变高压侧开关合后位置 D4 1DL-2合位 分段(桥)备自投时,接入1#进线开关位置;;主变备自投时,接入1#主变低压侧开关位置 D5 1DL-2合后位置 分段(桥)备自投时,接入1#进线开关合后位置;主变备自投时,接入1#主变低压侧开关合后位置 D6 3DL合位 接入母联开关合位 D7 3DL合后位置 接入母联开关合后位置 D8 2DL-1合位 分段(桥)备自投时,不需要接入;主变备自投时,接入2#主变高压侧开关位置 D9 2DL-1合后位置 分段(桥)备自投时,不需要接入;主变备自投时,接入2#主变高压侧开关合后位置 D10 2DL-2合位 分段(桥)备自投时,接入2#进线开关位置;主变备自投时,接入2#主变低压侧开关位置 D11 2DL-2合后位置 分段(桥)备自投时,接入1#进线开关合后位置;主变备自投时,接入2#主变低压侧开关合后位置 B2 检修压板 投入检修信号 B3 闭锁备自投 闭锁所有备自投 B4 弹簧未储能 注:详细接线可参见DMP-3315B装置工作原理中备自投基本主接线图(图1)、主变备投基本接线图(图2)。 13) 端子S1~S2 为RIGB对时接口,差分输入。 14) 端子S3~S4 为485对时接口,差分输入。 15) 端子M1~M2 为装置异常输出接点。 16) 端子C12、C14、C16为信号输出,分别为:事故总信号、预告总信号、信号公共端。 17) 端子B13~B16、C1~C10均 为保护动作输出接点,分别相应为跳1DL-2、合1DL-2、跳2DL-2、合2DL-2、跳3DL、合3DL、闭锁1#进线重叠闸、闭锁2#进线重叠闸。详细接线见下表: 端子 开出信号 C1、C2 跳1DL-2 C3、C4 合1DL-2 C5、C6 跳2DL-1 C7、C8 合2DL-2 C9、C10 合3DL C11、C12 跳1DL-1(闭锁1#进线重叠闸) C13、C14 合1DL-1(闭锁2#进线重叠闸) C15、C16 跳2DL-1(过载联切第一轮复用) C17、C18 合2DL-1(过载联切第二轮复用) 18) 装置电源板下方设有一串口,若要打印功能,需在此配备打印模块T232。 19) 装置电源板下方设有两路4-20mA输出节点,若需要输出4-20mA直流信号,需在此配备4-20mA输出模块。 6.2.2 面板点灯定义 左一:运营灯 左二:合位灯 左三:跳位灯 左四:保护动作灯、过载联切灯 左五:备自投失败灯 左六:告警灯 备自投成功、备自投放电不点灯 6.2.3定值清单 保护类型 定值 定值号 定值范畴 步长 备自投Ⅰ 备自投Ⅰ投退 1 ON/OFF 备自投Ⅰ方式 7 0~10 1 备自投Ⅰ过载联切投退 13 ON/OFF 备自投Ⅰ动作延时 24 0.00~100.00s 0.01s 备自投Ⅱ 备自投Ⅱ投退 2 ON/OFF 备自投Ⅱ方式 8 0~10 1 备自投Ⅱ过载联切投退 14 ON/OFF 备自投Ⅱ动作延时 25 0.00~100.00s 0.01s 备自投Ⅲ 备自投Ⅲ投退 3 ON/OFF 备自投Ⅲ方式 9 0~10 1 备自投Ⅲ过载联切投退 15 ON/OFF 备自投Ⅲ动作延时 26 0.00~100.00s 0.01s 备自投Ⅳ 备自投Ⅳ投退 4 ON/OFF 备自投Ⅳ方式 10 0~10 1 备自投Ⅳ过载联切投退 16 ON/OFF 备自投Ⅳ动作延时 27 0.00~100.00s 0.01s PT断线 Ⅰ母PT断线投退 39 ON/OFF Ⅱ母PT断线投退 40 ON/OFF 1#进线PT断线投退 41 ON/OFF 2#进线PT断线投退 42 ON/OFF 过载联切 1线过载联切电流定值 32 0.05~100.00A 0.01A 1线过载联切1时限定值 33 0.00~100.00s 0.01s 1线过载联切2时限定值 34 0.00~100.00s 0.01s 2线过载联切电流定值 35 0.05~100.00A 0.01A 2线过载联切1时限定值 36 0.00~100.00s 0.01s 2线过载联切2时限定值 37 0.00~100.00s 0.01s 过载联切有效时间 31 0.00~100.00Min 0.01Min 公用定值 母线无压定值 19 2.00~450.00V 0.01V 母线有压定值 20 2.00~450.00V 0.01V 进线无压定值 21 2.00~450.00V 0.01V 进线有流定值 22 0.05~100.00A 0.01A 开入放电延时 24 0.00~100.00s 0.01s 开关拒动延时 30 0.00~100.00s 0.01s 开关位置监视 开关位置监视 38 ON/OFF 速断保护 速断保护投退 43 ON/OFF 电流定值 44 0.05~100.00A 0.01A 时间定值 45 0.00~100.00s 0.01s 限时速断保护 限时速断保护投退 46 ON/OFF 电流定值 47 0.05~100.00A 0.01A 时间定值 48 0.00~100.00s 0.01s 过流保护 过流保护投退 49 ON/OFF 电流定值 50 0.05~100.00A 0.01A 时间定值 51 0.00~100.00s 0.01s 充电保护 充电保护投退 52 ON/OFF 电流定值 53 0.05~100.00A 0.01A 时间定值 54 0.00~100.00s 0.01s CT断线 保护CT断线投退 55 ON/OFF 测量CT断线投退 56 ON/OFF 检进线电压 检1#进线电压 82 ON/OFF 检2#进线电压 83 ON/OFF 7 整定阐明 1.备自投整定: 依照现场运营状况以拟定详细备自投方式。以进线备自投为例,如现场为两条进线互相切换对母线供电方式运营,则将备自投1和备自投2中备自投方式分别整定为3和5,并改投退为ON。详细整定相应关系如下表。 备自投方式整定 备自投方式 1 Ⅱ母暗用分段备自投 2 Ⅰ母暗用分段备自投 3 1#进线明备用备自投 4 1#进线明备用备自投,3DL偷跳 5 2#进线明备用备自投 6 2#进线明备用备自投,3DL偷跳 7 1#进线明备用备自投,无母线PT,进线PT电压直接接入装置 8 2#进线明备用备自投,无母线PT,进线PT电压直接接入装置 9 主变备自投方式1(1#变备用,2#变运营) 10 主变备自投方式2(2#变备用,1#变运营) 0 自定义方式 注:“备自投方式整定”是指对于保护功能中各套备自投其备自投方式整定,“备自投方式”是指整定该值(1,2,9等)状况下相应备自投详细实现方式(如方式1,2,9分别相应Ⅱ母暗用分段备自投、Ⅰ母暗用分段备自投、主变备自投方式1)。当备自投方式整定为0时,普通是为现场状况无法完全满足装置自身缺省条件,或现场运营状况较为特殊,需经特殊整定各条件才干符合,此时需通过厂家设立中“备自投设立”进行设立。 2.开入放电延时: 开入放电分为瞬时放电和延时放电,开入延时放电延时整定应不不大于备自投延时定值,建议整定为“10s”。 3.开关拒动延时: 备自投动作后,在开关拒动延时内检查开关位置对的变位,则开关动作成功,继续下轮动作,直至备自投成功;在开关据动延时内开关位置未能对的变位,则开关据动,告警同步终结备自投动作过程,备自投失败。开关据动延时应不不大于开关合闸或分闸最大时间,普通建议整定为“1s”。 4.过载联切有效时间: 在备自投成功后,启动过载联切有效时间计时,在有效时间内,持续判断线路与否过载;在有效时间外,自动退出过载联切判断。普通建议整定10min钟以上。 5.电流1A/5A投退功能: 保护电流1A投退和测量电流1A投退位于厂家设立中,当外部接入电流额定电流为1A时,将相应投退投入“ON”。 当外部接入电流额定电流为5A时,投入“OFF”。 6.电流两相/三相投退功能: 保护CT两相投退和测量CT两相投退位于厂家设立中,当外部接入电流只有A、C两相时,将相应投退投入“ON”,此时装置不能对的计算出负序和零序电流,关于于正序、负序和计算零序电流保护需退出。 当外部接入电流是三相时,投入“OFF”。 7.检1#、2#进线电压投退 针对现场没有进线PT做软件自适应。 当需要进线PT时,投入为“ON”。 当现场无进线PT时,投入“OFF”。 8 使用阐明 8.1实时信息功能阐明 1) 在“实时信息”菜单中查看电压测量值、相位以及开入等实时信息。 2) 对于开入量事件,装置以保护事件形式上送,状态量事件则以遥信形式上送,事件开入量亦可以以遥信方式上送。其中状态遥信中断路器位置采用双位置方式,即对同一断路器既采集合位,又采集跳位,只有合位变跳位,即合位为“0” ,跳位为“1” 时才以为跳位,反之亦是。如果合位、跳位均为“0” ,则保持原状态。断路器变位事故和非事故分闸由装置采集合后信号区别,如果有合后信号,断路器分闸则以为是事故分闸。其她开入量采用单位置方式。开入量有无可以在“开入状态” 中查看,有则显示“1”,否则显示为 “0”。 8.2 保护功能阐明 1. 在“保护功能”菜单中检查装置配备保护功能。 2. 保护功能投退操作 将投入保护设为“ON”,退出保护设为“OFF”。详细操作时,将光标移至软件开关显示区,用“+”或“-”键进行修改,按确认键进行固化。 3. 保护整定值输入 将光标用“▼”和“▲”移至选取保护整定值区修改数字位,用“+”或“-”键进行数值修改,检查整定值整定范畴,设立保护定值(顾客计算提供)或输入实验模仿定值。 8.3 远动功能阐明 远动功能由“通信设立”、“远动实验” 构成。在“通信设立” 中设立通信地址、通信合同等通信参数;在“远动实验”中实现事件对点号、遥测值模仿、遥控模仿、开入状态模仿,在线模仿,以便工程调试。 8.4 通信功能阐明 1) 用双以太网或双485网与监控系统通信,通信速度快、可靠性高,支持IEC60870-5-103原则。 2) 在“通信地址”上进行地址设立,同一变电站系统中各单元通信地址不能重复。通信地址由厂家分派提供。 8.5口令功能阐明 装置口令分为:保护人员口令、远动人员口令、厂家设立口令。“保护人员”管辖“保护整定”操作;“远动人员口令”管辖“通讯地址”、“系统设立”操作; “厂家设立口令” 管辖厂家设立菜单内内容,普通不提供应顾客,由厂家出厂前依照顾客技术合同设立。 8.6装置接地阐明 装置交流地、直流地、通讯地、机箱地必要分别与大地良好连接,避免并联接地。通讯接地要保证一点接地。 9调试大纲 9.1调试注意事项 1) 实验前请仔细阅读本实验大纲及关于阐明书。 2) 尽量少拔插装置模件,不触摸模件电路及芯片,不带电插拔模件。 3) 使用电烙铁、示波器必要与屏柜可靠接地。 4) 实验前应检查屏柜及装置在运送中与否有明显损伤或螺丝松动。特别是CT回路螺丝及连片。不容许有丝毫松动状况。 5) 校对程序版本号、校验码及程序形成时间 9.2装置通电前检查 l 外观及接线检查 l 重要是检查保护装置外观有无破损、铭牌参数、标注及接线与否符合图纸设计规定、装置工艺、端子无松脱。 l 检查电源插件、交流插件额定参数,继电器插件跳闸电流及合闸电流等满足实际系统规定。 l 硬件跳线检查。 依照整定规定,对硬件进行设立和检查。 9.3绝缘检查 将装置各端子并联(通信端子可不作绝缘实验),用500V摇表按插件分别对地摇绝缘绝缘电阻应不不大于20M。 9.4上电检查 通电初步检查是指装置在上电后来各某些工作状况与否正常。重要涉及装置通电自检、键盘功能检查、软件版本和程序校验码核查以及时钟整定与校核。按定值单输入各组定值到相应定值区然后把定值区切换成运营定值区。 9.5采样精度检查 进入“实时数据”菜单中“测量值”子菜单,在保护屏端子上分别加入额定电压、电流量,在液晶显示屏上显示采样值应与实际加入量相等,其误差应不大于±1%。 9.6开关量输入检查 进入“实时数据”菜单中“实遥信”子菜单,在装置开关量输入端分别施加勉励量,检查各输入回路导通状况,在液晶显示屏上显示开入量状态应有相应变化。 9.7继电器接点校验 配备有跳闸出口、合闸回路监测应带模仿断路器作一次合闸传动和一次跳闸传动并确认断路器对的动作。 9.8定值校验 装置保护功能及动作逻辑已经多次动模考验、型式实验及其他测试。现场调试仅需校验定值即可。 10 订货须知 订货时需注明: 1) 产品型号、名称及订货数量。 2) 交流电流、电压及频率额定值,检同期线路抽取电压值及相别,零 序电流范畴。 3) 直流电压额定值。 4) 通讯方式。 5) 断路器跳、合闸电流。 6) 特殊功能规定及特殊规定备品备件。 7) 供货地址及时间。 11 储存及保修 11.1存储条件
