X52K立式铣床立铣头设计
郑 巍
（陕西理工机械学院机械设计制造及其自动化专业机自专升本061班，陕西 汉中 723003）
指引教师：张政武（副专家）
［摘要］随着制造业发展，高速度、高效率、高精度和高刚度已经成为当今机床发展重要方向。为了满足当前机床市场需要，铣床已经成为了当今机械行业一种重要发展趋势，特别是在工业制造，加工过程中有着举足轻重地位。设计题目是设计x52k立式铣床立铣头设计。其重要讲述是x52k立式铣床立铣头总体设计。该铣床主轴是靠齿轮进行传动。主轴传动系统采用齿轮传动，传动形式采用集中式传动，主轴变速系统采用多联滑移齿轮变速。齿轮传动具备传动效率高，构造紧凑，工作可靠、寿命长，传动比精确等长处，齿轮机构是当代机械中应用最广泛传动机构，用于传递空间任意两轴或多轴之间运动和动力。

［核心词］ 铣床 进给转速图 传动系统图 立铣头装配图

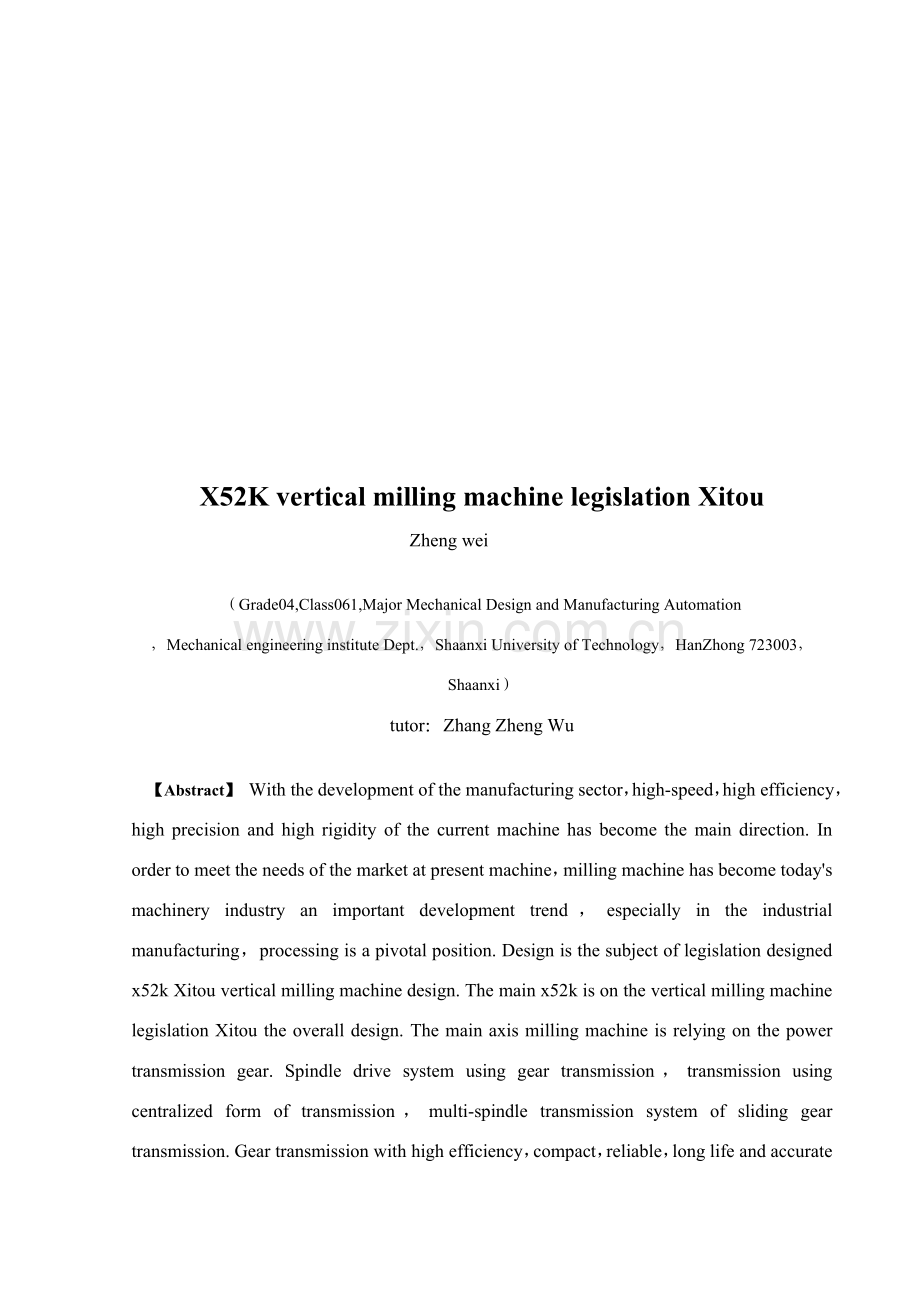

X52K vertical milling machine legislation Xitou
Zheng wei
（Grade04,Class061,Major Mechanical Design and Manufacturing Automation
，Mechanical engineering institute Dept.，Shaanxi University of Technology，HanZhong 723003，Shaanxi）
tutor：Zhang Zheng Wu
【Abstract】 With the development of the manufacturing sector，high-speed，high efficiency，high precision and high rigidity of the current machine has become the main direction. In order to meet the needs of the market at present machine，milling machine has become today's machinery industry an important development trend，especially in the industrial manufacturing，processing is a pivotal position. Design is the subject of legislation designed x52k Xitou vertical milling machine design. The main x52k is on the vertical milling machine legislation Xitou the overall design. The main axis milling machine is relying on the power transmission gear. Spindle drive system using gear transmission，transmission using centralized form of transmission，multi-spindle transmission system of sliding gear transmission. Gear transmission with high efficiency，compact，reliable，long life and accurate transmission than the advantages of modern machinery is gearing the application of the most extensive transmission mechanism for the transfer of space or any multi-axis between the two axes of movement and Momentum.

【Keywords】 Milling machine Progressive plans to speed Transmission System plans

1．前 言
1．1概述

图1
X52k立式升降台铣床，它是铣床中应用最多一种。图1所示为X52k型立式升降台铣床。此类铣床与卧式升降台铣床重要区别，在于她主轴是垂直安顿，可用各种端铣刀或立铣刀加工平面、斜面、沟槽、台阶、齿轮、凸轮以及封闭轮廓表面等。图1为立式升降台铣床中常用一种。其工作台3、床鞍4、及升降台5构造与卧式升降台铣床相似。立铣头1可以依照加工规定在垂直平面内调节角度，主轴2并可沿轴线方向进行调节或作进给运动。
综上所述，升降台式铣床长处是工艺范畴较广泛，工作时切削加工高低位置不变，有助于操作者观测加工状况，且机床操纵手柄较集中，便于调节及操纵。其缺陷是工作台支承在成悬臂状态升降台上，且层次多，因而刚性较差，不适合进行重型切削及加工大型工件。
1.2 X52k立式升降台铣床其重要构成某些：
1.2.1 铣头:
立铣头安装于卧式铣床主轴端，由铣床主轴以传动比i=1驱动立铣头主轴回转，使卧式铣床起立式铣床功用，从而扩大了卧式铣床工艺范畴。立铣头主轴在垂直平面内最大转动角度为±45°，其转速与铣床主轴转速相似。
1.2.2 主轴:
它是一根空心阶梯轴，前端内部有锥度为7：24锥孔，用来安装铣刀刀杆。
1.2.3 工作台:
它可沿转台上面燕尾导轨移动，带动安装在工作台上工件纵向进给运动。
1.2.4 床鞍：
它用来固定和支撑铣床上所有部件。其内部安装主轴、主轴变速箱、电器设备及润滑油泵等部件。
1.2.5 升降台:
它可沿床身垂直导轨移动，以调解工作台台面到主轴之间距离，或者作垂直进给运动。在升降台内部装有进给运动电动机和进给变速机构。
1.3 X52K型立式铣床立铣头设计
机床重要技术参数：
工作台尺寸（长X宽）：…………………………………………　320X1250 毫米
工作台最大行程：
纵向……………………………………………机动680毫米：手动700毫米
横向……………………………………………机动240毫米：手动255毫米
垂直……………………………………………机动350毫米：手动370毫米
主轴孔径 ：……………………………………………………………29毫米
主轴端孔锥度：……………………………………………………… 7：24
主轴转速范畴:（18级）………………………………………30-1500转/分
进给范畴（18级）：
纵向…………………………………………………………23.5-1180毫米/分
横向 ……………………………………………………………15-786毫米/分
垂直………………………………………………………………8-394毫米/分
迅速进给量：
纵向………………………………………………………………2300毫米/分
横向 ………………………………………………………………1540毫米/分
垂直………………………………………………………………………770毫米/分
主轴轴向移动距离 ………………………………………………………70毫米/分
主轴端面到工作台面间距离 …………………………………………30-40毫米
主轴中心线到床身立柱导轨间距离…………………………………………70毫米

床身垂直导轨到工作台面中心距离
……………………………………………………………………… 215-515毫米
刀杆直径：…………………………………………… （三种） 23、27、32毫米
迅速进给量：
纵向与横向 ………………………………………………………2300毫米/分
垂直………………………………………………………………766.6毫米/分
主电机：
功率 ………………………………………………………………… 7.5千瓦
转速 ……………………………………………………………… 1450转/分
1.4国内外机床发呈现状
20世纪人类社会最伟大科技成果是计算机创造与应用，计算机及控制技术在机械制造设备中应用是世纪内制造业发展最重大技术进步。自从1952年美国第1台数控铣床问世至今已经历了50个年头。
数控设备涉及：车、铣、加工中心、镗、磨、冲压、电加工以及各类专用机床，形成庞大数控制造设备家族，每年全世界产量有10～20万台，产值上百亿美元。 世界制造业在20世纪末十几年中经历了几次重复，曾一度几乎快成为夕阳工业，因此美国人一方面提出了要振兴当代制造业。90年代全世界数控机床制造业都通过重大改组。如美国、德国等几大制造商都通过较大变动，从90年代初开始已浮现明显回升，在全世界制造业形成新技术更新浪潮。如德国机床行业从至今已接受3个月后来订货合同，生产任务饱满。
国内数控机床制造业在80年代曾有过高速发展阶段，许多机床厂从老式产品实现向数控化产品转型。但总来说，技术水平不高，质量不佳，因此在90年代初期面临国家经济由筹划性经济向市场经济转移调节，经历了几年最困难萧条时期，那时生产能力降到50％，库存超过4个月。从1995年“九五”后来国家从扩大内需启动机床市场，加强限制进口数控设备审批，投资重点支持核心数控系统、设备、技术攻关，对数控设备生产起到了很大增进作用，特别是在1999年后来，国家向国防工业及核心民用工业部门投入大量技改资金，使数控设备制造市场一派繁华。从8月份上海数控机床展览会和4月北京国际机床展览会上，也可以看到多品种产品繁华景象。但也反映了下列问题：
（１） 低技术水平产品竞争激烈，互相靠压价促销；
（２） 高技术水平、全功能产品重要靠进口；
（３） 配套高质量功能部件、数控系统附件重要靠进口；
（４） 应用技术水平较低，联网技术没有完全推广使用；
（５） 自行开发能力较差，相对有较高技术水平产品重要靠引进图纸、合资生产或进口件组装。
当今世界工业国家数控机床拥有量反映了这个国家经济能力和国防实力。当前国内是全世界机床拥有量最多国家（近300万台），但咱们机床数控化率仅达到1.9％左右，这与西方工业国家普通能达到20％差距太大。日本不到80万台机床却有近10倍于国内制造能力。数控化率低，已有数控机床运用率、开动率低，这是发展国内21世纪制造业必要一方面解决最重要问题。每年咱们国产全功能数控机床3000～4000台，日本1年产5万多台数控机床，每年咱们花十几亿美元进口7000～9000台数控机床，虽然这样国内制造业也很难把行业中数控化率大幅度提上去。因而，国家计委、经贸委从“八五”、“九五”就提出数控化改造方针，在“九五”期间，我协会也曾做过调研。当时提出数控化改造设备可达8～10万台，需投入80～100亿资金，但得到经济效益将是投入5～10倍以上。因而，这两年来承担数控化改造公司公司大量涌现，甚至尚有美国公司加入。“十五”刚刚开始，国防科工委就明确提出了在军工公司中投入6.8亿元，用于对1.2～1.8万台机床数控化改造。
数控技术通过50年2个阶段和6代发展： 第1阶段：硬件数控（ＮＣ） 第1代：1952年电子管 第2代：1959年晶体管分离元件 第3代：1965年小规模集成电路。第2阶段：软件数控（ＣＮＣ） 第4代：1970年小型计算机 第5代：1974年微解决器 第6代：1990年基于个人ＰＣ机（ＰＣ－ＢＡＳＥＯ） 第6代系统长处重要有：
(1) 元器件集成度高，可靠性好，性能高，可靠性已可达到５万小时以上；
(2) 基于ＰＣ平台，技术进步快，升级换代容易；
(3) 提供了开放式基本，可供运用软、硬件资源丰富，使数控功能扩展到很宽领域（如ＣＡＤ、ＣＡＭ、ＣＡＰＰ，连接网卡、声卡、打印机、照相机等）；
(4) 对数控系统生产厂来说，提供了优良开发环境，简化了硬件。 当前，国际上最大数控系统生产厂是日本ＦＡＮＵＣ公司，1年生产5万套以上系统，占世界市场约40％左右，另一方面是德国西门子公司约占15％以上，再次是德海德汉尔，西班牙发格，意大利菲亚，法国ＮＵＭ，日本三菱、安川。
国产数控系统厂家重要有华中数控、北京航天机床数控集团、北京凯恩帝、北京凯奇、沈阳艺天、广州数控、南京新方达、成都广泰等，国产数控生产厂家规模都较小，年产都还没有超过300～400套。
近数控机床为适应加工技术发展，在如下几种技术领域均有巨大进步。
(1) 高速化 由于高速加工技术普及，机床普遍提高各方面速度，车床主轴转速由3000～4000r/min提高到8000～10000r/min，铣床和加工中心主轴转速由4000～8000r/min提高到1r/min、24000r/min、40000r/min以上迅速移动速度由过去10～20m/min提高到48m/min、60m/min、80m/min、120m/min在提高速度同步规定提高运动部件起动加速度，其已由过去普通机床0.5G（重力加速度）提高到1.5～2G，最高可达15G，直线电机在机床上开始使用，主轴上大量采用内装式主轴电机。
(2) 高精度化 数控机床定位精度已由普通0.01～0.02mm提高到0.008mm左右，亚微米级机床达到0.0005mm左右，纳米级机床达到0.005～0.01μｍ，最小辨别率为1nm（0.000001ｍｍ）数控系统和机床已有产品。 数控中两轴以上插补技术大大提高，纳米级插补使两轴联动出圆弧都可以达到1μ圆度，插补前多程序段预读，大大提高插补质量，并可进行自动拐角解决等。
(3) 复合加工、新构造机床大量浮现 如5轴5面体复合加工机床，5轴5联动加工各类异形零件。也派生出各新颖机床构造，涉及6轴虚拟轴机床，串并联铰链机床等。采用特殊机械构造，数控特殊运算方式，特殊编程规定。
(4) 使用各种高效特殊功能刀具使数控机床“如虎添翼”。如内冷钻头由于使高压冷却液直接冷却钻头切削刃和排除切屑，在钻深孔时大大提高效率。加工钢件切削速度能达1000m/min，加工铝件能达5000m/min。
(5) 数控机床开放性和联网管理，已是使用数控机床基本规定，它不但是提高数控机床开动率、生产率必要手段，并且是公司合理化、最佳化运用这些制造手段办法。因而，计算机集成制造、网络制造、异地诊断、虚拟制造、异行工程等等各种新技术都在数控机床基本上发展起来，这必然成为21世纪制造业发展一种重要潮流。
1.5机床发展趋势
制造业是一种国家或地区经济发展重要支柱，机械制造是制造业核心。数控技术应用使得老式制造业带来了革命性变化，使制造业成为工业化象征，随着数控技术不断发展和应用领域扩大，它对国民生计起着越来与重要作用。当前数控技术及其装备发展趋势：1、高速、精密化 2、可靠性 3、数控机床设计CAD化、功能多样化 4、智能化、网络化、柔性化、集成化 5、开放性 6、复合性 7、串行总线计算机数控系统 8、注重新技术原则、规范建立。

2.方案设计
2.1传动装置设计
机械传动装置总体设计涉及分析拟定传动方案，选取电动机型号，合理分派传动比及计算传动装置运动和动力参数等内容。它为各级传动件设计和装配图绘制提供根据。
2.1.1分析拟定传动方案
机器常由原动机、传动装置及工作某些构成。合理传动方案不但满足工作某些规定，并且还要工作可靠、构造简朴紧凑、加工简朴、成本低、传动效率高以及使用和维护以便。 因而， 设计时应先保证重点，并统筹兼顾其她条件。
分析和选取传动机构类型及组合，合理布置传动顺序，是拟定传动方案重要一环，普通考虑如下几点：
（1） 带传动 由于其承载能力较低，在传递相似转矩时， 构造尺寸较其他传动形式较大，但传动平稳，能吸振缓冲，因而用于传动系统高速级。
（2） 链传动 运转不平稳，且有冲击，以布置在传动低速级。
（3） 蜗杆传动 传动比较大，承载能力较齿轮传动低，故普通放在高速级，获得较小构造尺寸和较高齿面相对滑动速度，以便于形成液体动压润滑膜，提高承载能力和传动效率。
（4） 斜齿圆柱齿轮传动 因斜齿圆柱齿轮加工较困难，相对可用于高速级，并限制传动比。
（5） 开式齿轮传动 其工作环境普通较差，润滑条件不好， 故寿命较短，宜布置在传动装置低速级。
故X52K立式铣床立铣头采用齿轮传动，传动形式采用集中式传动，传动系统采用多联滑移齿轮变速。
传动系统普通由动力源、变速机构、换向机构、运动分派机构、过载保险机构运动转换元件和执行元件等构成。
换向机构　一种是进给电动机换向，换向以便，但换向次数不能太频繁。另一种是用齿轮换向（圆柱齿轮或锥齿轮），这种换向机构可靠，广泛用于各种机床中。本课题采用圆锥齿轮换向比较适当。
过载保险机构　　其作用是在过载是自动断开进给运动，过载排除后自动接通。惯用是牙嵌式离合器、片式离合器。
牙嵌式离合器运用两半离合器端面上牙互相嵌合或脱开以达到主、从动轴离合、牙有矩形、梯形、三角形、锯齿形和螺旋形等几种形式。由于同步参加嵌合牙数多，故承载较高，合用范畴广泛. 外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变。但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差≤10r/min，对别的牙形≤300r/min)，重要用于低速机械传动轴系。
电磁片式离合器由内摩擦片、外摩擦片、止推片、压块和空套齿轮构成。离合器左右两部门构造是相似。左离合器传动轴正转，用于切削加工。需要传递转矩较大，片数较多。右离合器用来传动轴反转，重要用于退回，片数较少。这种离合器工作原理是，内摩擦片花键孔装在轴花键上，随轴旋转。外摩擦片孔为圆孔，直径略不不大于花键外径。外圆上有4个凸起，嵌在空套齿轮缺口之中。内外摩擦片相间安装。用杆通过销向左推动压块时，将内片与外片互相压紧。轴转矩便通过摩擦片间摩擦力矩传递给齿轮，使主轴正传。同理，当压块向右时，使主轴反转。压块处在中间位置时，左、右离合器都脱开，该轴后来各轴停转，过载排除后通过电气开关实现互锁。故本课题选取使用片式离合器。
2.1.2选取电动机
电动机类型依照电源种类（直流、交流）、工作规定（转速特性、和过载状况等）工作环境（尘土、油、水、爆炸气体等）、载荷大小和性质安装规定等条件来选取。工业上广泛应用国内新设计、国际市场通用统一系列－Y系列三相异步电动机。Y系列电动机数据资料可查阅（简要机械零件设计使用手册）。
已知机床进给功率7.5KW 转速为1450r/min,依照选定电动机类型、构造、容量和转速，可由简要机械零件设计手册第一篇关于技术数据原则中查出电动机型号，并记录其型号、性能参数和重要参数。

表2.1

额定功率
满载时
Y90L-4
7.5KW
转速
功率因数
1450
0.79
同步转速=1500r/min

2.2进给转速图和传动系统图设计
2.2.1设计环节
设计已知条件为机床类型和主轴最高转速及最低转速。设计目的为拟定传动系统图。
普通环节如下：
1、依照机床特点，选定公比=1.26，计算转速级数Z=18，并选取各级转速。
实际进给量级数为 （3 * 3）* 3 = 18
2、依照“前多后少”，“前密后疏”原则，拟定构造式。
3、依照“升早降晚”原则，拟定转速图。
4、依照转速图拟定传动系统图
拟定转速图
机器常由原动机、传动装置及工作某些构成。合理传动方案不但满足工作某些规定，并且还要工作可靠、构造简朴紧凑、加工简朴、成本低、传动效率高以及使用和维护以便。 因而， 设计时应先保证重点，并统筹兼顾其她条件。
分析和选取传动机构类型及组合，合理布置传动顺序，是拟定传动方案重要一环，普通考虑如下几点：
（6） 带传动 由于其承载能力较低，在传递相似转矩时， 构造尺寸较其他传动形式较大，但传动平稳，能吸振缓冲，因而用于传动系统高速级。
（7） 链传动 运转不平稳，且有冲击，以布置在传动低速级。
（8） 蜗杆传动 传动比较大，承载能力较齿轮传动低，故普通放在高速级，获得较小构造尺寸和较高齿面相对滑动速度，以便于形成液体动压润滑膜，提高承载能力和传动效率。
（9） 斜齿圆柱齿轮传动 因斜齿圆柱齿轮加工较困难，相对可用于高速级，并限制传动比。
（10） 开式齿轮传动 其工作环境普通较差，润滑条件不好， 故寿命较短，宜布置在传动装置低速级。
故主轴箱传动系统采用齿轮传动，传动形式采用集中式传动，主轴变速系统采用多联滑移齿轮变速。
主轴变速系统普通由动力源、变速机构。
过载保险机构　　其作用是在过载是自动断开进给运动，过载排除后自动接通。惯用是牙嵌式离合器、片式离合器。
牙嵌式离合器运用两半离合器端面上牙互相嵌合或脱开以达到主、从动轴离合、牙有矩形、梯形、三角形、锯齿形和螺旋形等几种形式。由于同步参加嵌合牙数多，故承载较高，合用范畴广泛. 外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变。但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差≤10r/min，对别的牙形≤300r/min)，重要用于低速机械传动轴系。
电磁片式离合器由内摩擦片、外摩擦片、止推片、压块和空套齿轮构成。离合器左右两部门构造是相似。左离合器传动轴正转，用于切削加工。需要传递转矩较大，片数较多。右离合器用来传动轴反转，重要用于退回，片数较少。这种离合器工作原理是，内摩擦片花键孔装在轴花键上，随轴旋转。外摩擦片孔为圆孔，直径略不不大于花键外径。外圆上有4个凸起，嵌在空套齿轮缺口之中。内外摩擦片相间安装。用杆通过销向左推动压块时，将内片与外片互相压紧。轴转矩便通过摩擦片间摩擦力矩传递给齿轮，使主轴正传。同理，当压块向右时，使主轴反转。压块处在中间位置时，左、右离合器都脱开，该轴后来各轴停转，过载排除后通过电气开关实现互锁。故本课题选取使用片式离合器。
2.2.2拟定极限转速
查机床设计手册：，。
2.2.3拟定公比
查表得，转速数列为：30、37.5、47.5、60、75、95、118、150、190、235、300、375、475、600、750、950、1180、1500。
2.2.4求出主轴转速级数
，
2.2.5绘制转速图

图2.1
2.2.6应当注意问题
（1）主轴高速转速范畴转动比排列，可采用先降速后升速传动。
（2）主轴高速传动时，应缩短传动链，以减少传动副数。
（3）不采用噪声大锥齿轮传动副。
（4）前边变速组中降速传动比不适当采用极限值，以避免增长经向尺寸。
2.3铣削三要素与计算
2.3.1铣削三要素：
铣削速度V：铣削速度即为铣刀最大直径处线速度，可用下式表达：
V=πDn/1000*60（m/s）
式中，D为铣刀直径（mm）；n为铣刀每分钟转数（r/min）。
2.3.2进给量
铣削进给量有三种表达方式：
（1）每齿进给量af（mm/z） 指铣刀每转过一种刀齿时，工件沿进给方向所移动距离。
（2）每转进给量f（mm/r） 指铣刀每转一转，工件沿进给方向所移动距离。
（3）进给速度Vf（mm/min） 铣刀每转一分钟，工件沿进给方向所移动距离。
这三种进给量互有关联，但用途有所不同；每齿进给量是进给量选取根据；每转进给量反映了进给量与铣刀转速之间相应关系；而每分钟进给量则是调节机床使用数据。在实际生产中，按每分钟进给量来调节机床进给量大小。上述三种进给量关系如下：
Vf=f×n=af×z×n
式中，n—铣刀每分钟转数（r/min）；
z—铣刀齿数。
2.3.3切削深度
机床主运动驱动电机功率P为：P=Pc+Pi+Pa(Kw)
式中 Pc-消耗于切削功率（Kw)
Pi-空载功率（Kw)
Pa-载荷附加功率（Kw)
Pc=（Kw)
式中 Ft-切削力切向分力
V –切削速度
Ft与当量切削厚度关系有如下经验公式：
Ft=28agc(N/mm)
取 agc=0.05mm
则 Ft=2.7N/mm
为了简化,省去计算 Pi和Pa,可用下列经验公式计算P:
P= 对于主运动回转机床,=0.70～0.85
为机床总机械效率 取=0.75经计算得：P=7.5Kw
2.4铣床种类
铣床类型诸多，重要以布局形式和合用范畴加以区别。铣床重要类型有：卧式升降
台铣床、立式升降台铣床、龙门铣床、工具铣床、圆台铣床、仿形铣床和各种专门化铣床。
2.4.1卧式铣床
卧式铣床主轴是水平安装。卧式升降台铣床、万能升降台铣床和万能回转头铣床 都属于卧式铣床。卧式升降台铣床重要用于铣平面、沟槽和多齿零件等。万能升降台铣床由 于比卧式升降台铣床多一种在水平面内可调节±45°范畴内角度转盘，因而，它除完毕与 卧式升降台铣床同样工作外，还可以让工作台斜向进给加工螺旋槽。万能回旋头铣床除具 备一种水平主轴外，尚有一种可在一定空间内进行任意调节主轴，其工作台和升降台分别 可在三个方向运动，并且还可以在两个互相垂直平面内回转，故有更广泛工艺范畴，但机床构造复杂，刚性较差。
2.4.2立式铣床
立式铣床主轴是垂直安装。立铣头取代了卧铣主轴悬梁、刀杆及其支承某些，
且可在垂直面内调节角度。立式铣床合用于单件及成批生产中平面、沟槽、台阶等表面 加工；还可加工斜面；若与分度头、圆形工作台等配合，还可加工齿轮、凸轮及铰刀、钻头 等螺旋面，在模具加工中，立式铣床最适合加工模具型腔和凸模成形表面。立式升降台铣 床外形如图 3-15 所示。

图2.2立式升降台铣床
1—铣头；2—主轴；3—工作台；4—床鞍；5—升降台
2.4.3龙门铣床
龙门铣床是一种大型高效能铣床。如图3-16 所示。它是龙门式构造布局，具备较高刚度及抗震性。在龙门铣床横梁及立柱上均安装有铣削头，每个铣削头都是一种独立部件，其中涉及单独驱动电机、变速机构、传动机构、操纵机构及主轴部件等。在龙门铣床上可运用多把铣刀同步加工几种表面，生产率很高。因此，龙门铣床广泛应用于成批、大量生产中大中型工件平面、沟槽加工。

图2.3 龙门铣床
1— 工作台；2、9—水平铣头；3—横梁；
4、8—垂直铣头；5、7—立柱；6—顶梁；10—床身
2.4.4万能工具铣床
万能工具铣床(如图3-17 所示)常配备有可倾斜工作台、回转工作台、平口钳、分度头、立铣头、插削头等附件，因此，万能工具铣床除能完毕卧式与立式铣床加工内容外，尚有 更多万能性，故合用于工具、刀具及各种模具加工，也可用于仪器、仪表等行业加工形状复杂零件。

图2.4
2.4.5圆台铣床
圆台铣床圆工作台可装夹各种工件作持续旋转，使工件切削时间与装卸等辅助 时间重叠，获得较高生产率。圆台铣床又可分为单轴和双轴两种型式，图 3-18 所示为双 轴圆台铣床。它两个主轴可分别安装粗铣和半精铣端铣刀，同步进行粗铣和半精铣，使 生产率更高。圆台铣床合用于加工成批大量生产中小零件平。

图2.5 圆台铣床
1—床身；2—滑座；3—主轴箱
2.4.6顺铣机构
在铣床上加工工件，常会采用逆铣和顺铣两种方式。逆铣时，主运动v方向与进给运动方向相反，如图2.6a所示。当工作台向右进给时，因铣刀作用于工件上水平切削分力Ff与进给方向相反，左侧始终与螺母螺纹右侧接触，故切削过程稳定。顺铣时，主运动v进 给运动方向f方向相似，如图2.6b所示。当工作台向右进给时，铣刀作用于工件上水平切 削分力F 与进给方向相似，使丝杆螺纹右侧与螺母螺纹左侧仍有间隙，F f 通过工作台带动丝杆向右窜动，加工中Ff是变化，切削过程很不稳定，甚至浮现打刀现象。加入中若采用顺铣方式，机床中就应设顺铣机构。

图2.6 顺铣与逆铣
XA6132 型万能升降台铣床所采用顺铣机构构造如图2.6 所示。顺铣机构实为一种双 螺母机构，其工作原理为：丝杆 3 右旋螺纹，齿条 5 在弹簧作用下向右移(A-A截面)，推动冠状齿轮4 沿图中箭头方向回转，带动左、右螺母 1、2 沿相反方向回转，使螺母 1 螺纹左侧紧靠丝杆螺纹右侧，螺母2 螺纹右侧紧靠丝杆螺纹左侧，机床工作时，工作台向右作用力通过丝杆由螺母 1 承受；向左作用力由螺母 2 承受。逆铣时(工作台向右为侧)，螺母2 承受轴向力，由于螺母2 与丝杆螺纹间摩擦力较大，螺母2 有随丝杆一起转动趋势，通过齿轮4 传动螺母 1，使螺母 1 有与丝杆反向转动趋势，因而使螺母 1 螺纹左侧与丝杆螺纹右侧间产生间隙，以减少丝杆磨损。顺铣时，由螺母 1 承受轴向力。因螺母 1 与丝杆间摩擦力较大，螺母 1 有随丝杆一起转动趋势，通过齿轮4 传动螺母2，使螺母有与丝杆反向转动趋势，使螺母2 螺纹右侧紧靠丝杆螺纹左侧，自动消除丝杆螺母间隙。随水平力Ff及传动件阻力增减，顺铣机构能自动调节螺母与丝杆间隙，并使两者压紧力为一定值。

图2.7 顺铣机构
1、2—螺母；3—丝杠；4—冠状齿轮；5—齿条；6—弹簧
7—螺母；8—调节螺栓；9、10—锁紧螺母

3 铣刀
3.1按不同用途分类
铣刀种类诸多，它们有工作内容不同，构造形状各异、刀齿数目不等，刀齿齿背形状也有区别。
按不同用途，铣刀可分为圆柱铣刀、盘形铣刀、锯片铣刀、立铣刀、键槽铣刀、模具铣刀、角度铣刀、成形铣刀等。
3.1.1圆柱铣刀
圆柱铣刀普通只有周刃，惯用高速钢整体制造，也可镶焊硬质合金刀片。圆柱铣刀用
于卧式铣床上以周铣方式加工较窄平面。
3.1.2端面铣刀
端面铣刀既有周刃又有端刃，刀齿多采用硬质合金焊接于刀体或机夹于刀体。端面刀体普通用于立铣上加工中档宽度平面。用端面铣刀加工平面，工艺系统刚度好，生产效率高，加工质量较稳定。
3.1.3盘形铣刀
盘形铣刀又有单面刃、双面刃、三面刃和错齿三面刃铣刀之分。
只在圆周有刃盘铣刀为槽铣刀，普通在卧铣上加工浅槽。切槽时，两侧摩擦力大，为减少摩擦，普通作出一定副偏角。薄片槽铣刀称为锯片铣刀，用于切削窄槽或切断工件。
两面刃盘铣刀可用于加工台阶面，也可配对形成三面刃刀具。
三面刃盘铣刀因两侧面有副切削刃，从而改进了切削中两侧面条件，使表面光度提 高。生产中重要在卧铣上加工沟槽和台阶面。圆周上刀刃可以是直齿亦可以是斜齿，斜齿 使刀刃锋利，切削平稳，易排屑，但要产生轴向力。为平衡之，可将刀齿设计成错齿状，即 刀齿交错向左、右倾斜螺旋角。
3.1.4立铣刀
立铣刀周刃为主刃，端刃为副刃，故立铣刀不适当轴向进刀。立铣刀重要在立式铣床上用于加工台阶、沟槽、平面或互相垂直平面，也可运用靠模加工成形表面。 3.1.5键槽铣刀
键槽铣刀形似立铣刀，只是它只有两个刀刃，且端刃强度高、为主刃，周刃为副刃。键槽铣刀有直柄(小直径)和锥柄(较大直径)两种。用于加工圆头封闭键槽。
3.1.6角度铣刀
角度铣刀有单角铣刀和双角铣刀之分，用于加工沟槽和斜面。
3.1.7模具铣刀
模具铣刀由立铣刀演变而成，其工作某些形状常有圆锥形平头、圆柱形球头、圆锥形球头三种。用于加工模具型腔或凸模成形表面，还可进行光整加工等。该铣刀可装在风动或电动工具上使用，生产效率和耐用度比砂轮和锉刀提高数十倍。
3.1.8成形铣刀
成形铣刀是依照工件形状而设计刀刃形状专用成形刀具，用于加工成形表面。 3.2按刀具构造分类
铣刀按构造不同，有整体式、焊接式、装配式、可转位式等。
3.2.1整体式铣刀
以高速钢整体制造。切削能力差于采用硬质合金刃铣刀。
3.2.2焊接式铣刀
焊接式铣刀又有整体和机夹焊接式两种。前者构造紧凑易制造，但刀齿磨损后导致整把刀报废；后者将刀片焊于小(如面铣刀)，再将刀头安装于刀体，刀具使用寿命长。
3.2.3装配式铣刀
刀片安装于刀体。如镶齿盘铣刀(如图3.1所示)，刀片背部齿纹与刀体齿槽内齿纹相配，完毕安装。刀齿磨损后会带来刀具宽度减小，为此，刀体各齿槽内齿纹在轴向并不对齐，相邻齿槽内齿纹轴向位置错移一种 t/z 量(t 为齿纹齿矩，z 为齿槽数)，铣刀重磨后宽度减少时，可将刀齿顺次移入相邻齿槽内，调节刀具宽度增长了 t/z，再通过刃磨使刀具恢复本来宽度。对错齿三面刃也可用同样原理设计齿槽，达到使刀具宽度可调目。

图3.1
3.2.4可转位式铣刀
铣刀刀片采用机夹式安装于刀体，切削刃用钝后，将刀片转位或更换即可继续使用。如图3.2所示。

图3.2 可转位面铣刀
3.3按刀齿数目分类
按刀齿数目不等，铣刀普通有粗齿和细齿铣刀之分。
3.3.1粗齿铣刀
刀齿数目少，刀齿强度高，容屑空间大，可重磨次数多，普通合用于粗加工。
3.3.2细齿铣刀
刀齿数较多，故工作平稳，重要合用于精加工。
3.4按刀齿齿背形式分类
铣刀按刀齿齿背形式不同有尖齿铣刀、铲齿铣刀之分。
3.4.1尖齿铣刀
尖齿铣刀齿背有直线齿背、折线齿背及抛物线型齿背三种形式，如图 3-25 所示。直线齿背齿形简朴，易制造(用角度铣刀开槽即成)，但刀齿强度较弱；抛物线型齿背符合刀齿在切削中受力规律(刀齿内应力分布为抛物线)，因此刀齿强度高，但制造麻烦(需用成形铣刀开槽)；折线型齿背界于前两者之间。生产中大多铣刀为尖刀铣
刀。

图3.3 铣刀齿背形式
3.4.2铲齿铣刀
铲齿铣刀齿背为阿基米德螺旋线，它经铲削加工(铣刀每转过一种刀齿，铲刀径向移过一种铲背量)而成。其长处是，在获得切削所需后角同步，刀具磨钝后重磨前刀面可保持刃形不变。因而，生产中大某些成形铣刀都采用铲齿齿背形式。

4铣床附件及夹具
在铣床上加工工件时，工件安装方式重要有三种。一是直接将工件用螺栓、压板安装于铣床工作台，并用百分表、划针等工具找正。大型工件常采用此安装方式。二是采用平口钳、V 形架、分度
