《风电场规划与设计》课程设计

班级：
姓名：
学号：

成绩：

1月

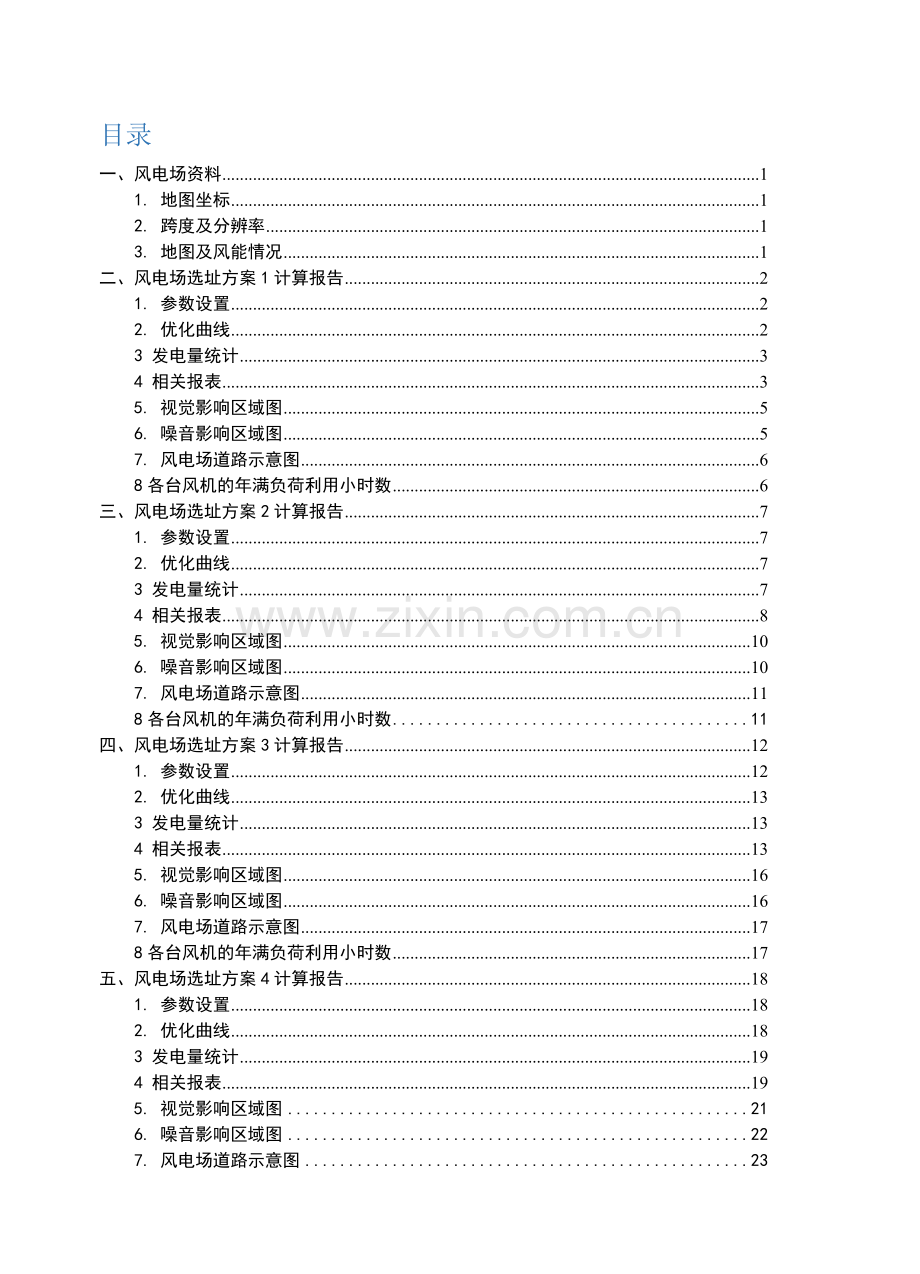

目录
一、风电场资料 1
1. 地图坐标 1
2. 跨度及分辨率 1
3. 地图及风能情况 1
二、风电场选址方案1计算报告 2
1. 参数设置 2
2. 优化曲线 2
3 发电量统计 3
4 相关报表 3
5. 视觉影响区域图 5
6. 噪音影响区域图 5
7. 风电场道路示意图 6
8各台风机的年满负荷利用小时数 6
三、风电场选址方案2计算报告 7
1. 参数设置 7
2. 优化曲线 7
3 发电量统计 7
4 相关报表 8
5. 视觉影响区域图 10
6. 噪音影响区域图 10
7. 风电场道路示意图 11
8各台风机的年满负荷利用小时数 11
四、风电场选址方案3计算报告 12
1. 参数设置 12
2. 优化曲线 13
3 发电量统计 13
4 相关报表 13
5. 视觉影响区域图 16
6. 噪音影响区域图 16
7. 风电场道路示意图 17
8各台风机的年满负荷利用小时数 17
五、风电场选址方案4计算报告 18
1. 参数设置 18
2. 优化曲线 18
3 发电量统计 19
4 相关报表 19
5. 视觉影响区域图 21
6. 噪音影响区域图 22
7. 风电场道路示意图 23
8各台风机的年满负荷利用小时数 23
六、各方案对比分析 24
1、计算风电场的年满负荷利用小时数 24
2、风电场容量系数的计算 24
3、各方案对比分析 25

一、风电场资料
1. 地图坐标
左下角坐标:(497526.0000,4546241.0000)
右上角坐标:(503130.0000,4549813.0000)
2. 跨度及辨别率
X方向跨度:5.6040km；Y方向跨度:3.5720km；网格辨别率:149.0m
3. 地图及风能状况

图1 主地图

图2 平均风速分布图

图3 风能密度图
二、风电场选址方案1计算报告
工程名称：方案1
报告日期：-1-5
1. 参数设立
总迭代次数：60； 无效迭代次数：10； 最小间距类型：圆形
圆半径：4倍风轮直径； 最大坡度：50.00度
2. 优化曲线

图4 风机优化曲线
3 发电量记录
表1 风电场发电量

总发电量
单台月平均发电量
无尾流年发电量(MWh)
118367
493.2
含尾流年发电量(MWh)
114845.17
478.52
尾流损失[%]
2.98

4.有关报表
表2 风机报表
风机编号
类型
X坐标(m)
Y坐标(m)
海拔(m)
与否固定
平均风速(m/s)
无尾流年发电量(MWh)
含尾流年发电量(MWh)
尾流损失(%)
M1
金风77-1500kW
499907
4546539
1536
否
9.06
6378.96
6280.99
1.54
M2
金风77-1500kW
499460
4546985
1546
否
8.88
6268.84
6203.16
1.05
M3
金风77-1500kW
499163
4546985
1533.99
否
8.75
6210.54
6083.99
2.04
M4
金风77-1500kW
500205
4546539
1532
否
8.36
6024.28
6023.26
.02
M5
金风77-1500kW
499609
4547283
1529.6
否
8.76
6193.58
5957.44
3.81
M6
金风77-1500kW
499609
4546539
1524
否
8.75
6135.5
5828.16
5.01
M7
金风77-1500kW
498567
4547283
1535.58
否
8.68
6168.1
6099.7
1.11
M8
金风77-1500kW
500502
4547730
1506.4
否
8.43
5852.94
5772.44
1.38
M9
金风77-1500kW
499163
4548176
1515.2
否
8.33
6119.57
5893.21
3.7
M10
金风77-1500kW
499609
4548027
1506.4
否
8.35
6014.02
5824.37
3.15
M11
华锐
499907
4547581
1518
否
8.56
5785.56
5675.96
1.89
M12
华锐
499312
4546390
1548
否
8.37
5693.36
5518.91
3.06
M13
华锐
500205
4547730
1516.4
否
8.55
5699.61
5556.28
2.51
M14
华锐
498716
4546985
1543.23
否
8.31
5516.9
5308.27
3.78
M15
华锐
499907
4547134
1538
否
8.32
5655.74
5252.07
7.14
M16
华锐
500205
4546985
1535.56
否
8.65
5800
5686.01
1.97
M17
华锐
499312
4547730
1519.2
否
8.34
5693.45
5187.24
8.89
M18
华锐
499907
4548176
1502.8
否
8.61
5717.79
5583.26
2.35
M19
华锐
500353
4548176
1504.35
否
8.38
5698.25
5434.62
4.63
M20
华锐
499014
4546539
1540
否
8.36
5740.01
5675.81
1.12

表3 视点报表
序号
视点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
范畴半径(m)
可见方式
1
S1
498777
4548676
1510
2
1000
叶尖可见
2
S2
500985
4546627
1514.58
2
1000
叶尖可见

表4噪音点报表
序号
噪音点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
噪音大小
1
N1
498498
4547156
1536.88
2
57.95
2
N2
498817
4548249
1515.36
2
52.8
3
N3
500302
4548238
1496.69
2
60.43
4
N4
500598
4546661
1504.18
2
53.25
5
N5
499232
4547407
1524.71
2
56.51
6
N6
499528
4546485
1527.14
2
60.53

表5 视点观测到风机报表
序号
视点编号
风机编号
风机X坐标(m)
风机Y坐标(m)
风机海拔(m)
1
S1
M9
499163
4548176
1515.2
2
S2
M4
500205
4546539
1532
3
S2
M16
500205
4546985
1535.56
5. 视觉影响区域图
从每台风机中心开始计算视觉影响最远距离：500米
地表以上高度：2米

图5 视觉影响区域图
6. 噪音影响区域图
地表以上高度：2米

图6 噪音影响区域图
7. 风电场道路示意图

图7 风电场道路示意图
8.各台风机年满负荷运用小时数
表6各台风机年满负荷运用小时数
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
M1
6280.99
4187.327
M11
5675.96
3783.973
M2
6203.16
4135.44
M12
5518.91
3679.273
M3
6083.99
4055.993
M13
5556.28
3704.187
M4
6023.26
4015.507
M14
5308.27
3538.847
M5
5957.44
3971.627
M15
5252.07
3501.38
M6
5828.16
3885.44
M16
5686.01
3790.673
M7
6099.7
4066.467
M17
5187.24
3458.16
M8
5772.44
3848.293
M18
5583.26
3722.173
M9
5893.21
3928.807
M19
5434.62
3623.08
M10
5824.37
3882.913
M20
5675.81
3783.873

三、风电场选址方案2计算报告
工程名称：方案2
报告日期：-1-5
1. 参数设立
总迭代次数：50；

无效迭代次数：10；

最小间距类型：圆形

圆半径：4倍风轮直径；

最大坡度：50.00度
2. 优化曲线

图4 风机优化曲线
3 发电量记录
表1 风电场发电量

总发电量
单台月平均发电量
无尾流年发电量(MWh)
123733.39
515.56
含尾流年发电量(MWh)
119014.36
495.89
尾流损失[%]
3.81

4 有关报表
表2 风机报表
风机编号
类型
X坐标(m)
Y坐标(m)
海拔(m)
与否固定
平均风速(m/s)
无尾流年发电量(MWh)
含尾流年发电量(MWh)
尾流损失(%)
M1
金风77-1500kW
499907
4549069
1526.6
否
8.38
6110.65
6077.48
.54
M2
金风77-1500kW
499907
4548623
1526.8
否
9.03
6422.76
6056.77
5.7
M3
金风77-1500kW
500056
4548325
1501.2
否
8.81
6333.87
5975.8
5.65
M4
金风77-1500kW
499758
4549367
1528.4
否
8.89
6381.56
6333.42
.75
M5
金风77-1500kW
500205
4548027
1500.4
否
8.81
6340.94
6095.96
3.86
M6
金风77-1500kW
499609
4549069
1540.2
否
9
6425.3
6011.5
6.44
M7
金风77-1500kW
499758
4548325
1510.8
否
8.78
6190.67
5844.47
5.59
M8
金风77-1500kW
499163
4548623
1518.2
否
8.76
6193.58
6191.67
.03
M9
金风77-1500kW
499312
4549367
1527.2
否
8.88
6423.55
6100.91
5.02
M10
金风77-1500kW
499460
4548474
1516.39
否
8.65
6138.54
5857.94
4.57
M11
金风77-1500kW
499609
4548771
1530.86
否
8.35
6129.06
5773.96
5.79
M12
金风77-1500kW
499312
4548027
1515.6
否
8.61
6177.02
6146.57
.49
M13
金风77-1500kW
499312
4547730
1519.2
否
8.61
6144.71
5681.55
7.54
M14
金风77-1500kW
499758
4549664
1521.07
否
8.36
5834.4
5357.69
8.17
M15
金风77-1500kW
498716
4548771
1512.19
否
8.41
5885.95
5689.74
3.33
M16
金风77-1500kW
498865
4549069
1507
否
8.53
6055.47
5727.17
5.42
M17
金风77-1500kW
499609
4548027
1506.4
否
8.35
6014.02
5619.81
6.55
M18
金风77-1500kW
498865
4549367
1507.4
否
8.37
6175.04
6148.08
.44
M19
金风77-1500kW
499312
4549069
1510.4
否
8.35
6171.55
6139.12
.53
M20
金风77-1500kW
500056
4547730
1516.4
否
8.37
6184.77
6184.77
0

表3 视点报表
序号
视点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
范畴半径(m)
可见方式
1
S1
500900
4549461
1477.29
2
1000
叶尖可见
2
S2
498811
4547338
1533.13
2
1000
轮毂可见

表4 噪音点报表
序号
噪音点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
噪音大小
1
N1
498470
4548841
1520.63
2
55.18
2
N2
500570
4549632
1492.04
2
50.49
3
N3
500559
4548078
1499.78
2
53.74
4
N4
499420
4547651
1514.87
2
58.29
5
N5
499124
4548380
1512.06
2
57.41
6
N6
499955
4548858
1510.41
2
58.57

表5 视点观测到风机报表
序号
视点编号
风机编号
风机X坐标(m)
风机Y坐标(m)
风机海拔(m)
1
S2
M12
499312
4548027
1515.6
2
S2
M13
499312
4547730
1519.2

5. 视觉影响区域图

从每台风机中心开始计算视觉影响最远距离：500米
地表以上高度：2米

图5 视觉影响区域图

6. 噪音影响区域图

地表以上高度：2米

图6 噪音影响区域图

7. 风电场道路示意图

图7 风电场道路示意图
方案2
8.各台风机年满负荷运用小时数
表6 各台风机年满负荷运用小时数fangan13131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313131313
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
M1
6077.48
4051.653
M11
5773.96
3849.307
M2
6056.77
4037.847
M12
6146.57
4097.713
M3
5975.8
3983.867
M13
5681.55
3787.7
M4
6333.42
4222.28
M14
5357.69
3571.793
M5
6095.96
4063.973
M15
5689.74
3793.16
M6
6011.5
4007.667
M16
5727.17
3818.113
M7
5844.47
3896.313
M17
5619.81
3746.54
M8
6191.67
4127.78
M18
6148.08
4098.72
M9
6100.91
4067.273
M19
6139.12
4092.747
M10
5857.94
3905.293
M20
6184.77
4123.18

四、风电场选址方案3计算报告
工程名称：方案3
报告日期：-1-5
1. 参数设立
总迭代次数：50； 无效迭代次数：10； 最小间距类型：圆形
圆半径：4倍风轮直径； 最大坡度：50.00度
2.优化曲线

图4 风机优化曲线
3.发电量记录
表1 风电场发电量

总发电量
单台月平均发电量
无尾流年发电量(MWh)
123039.52
512.66
含尾流年发电量(MWh)
119945.48
502.31
尾流损失[%]
1.92

4.有关报表
表2 风机报表

风机编号
类型
X坐标(m)
Y坐标(m)
海拔(m)
与否固定
平均风速(m/s)
无尾流年发电量(MWh)
含尾流年发电量(MWh)
尾流损失(%)
M1
金风77-1500kW
499758
4546390
1522
否
9.06
6378.96
6142.08
3.71
M2
金风77-1500kW
499758
4546688
1544
否
8.88
6268.84
6094.75
2.78
M3
金风77-1500kW
499460
4546837
1542
否
8.86
6244.12
5943.52
4.81
M4
金风77-1500kW
500056
4546390
1534
否
8.56
6120.48
6077.22
.71
M5
金风77-1500kW
499907
4547283
1539.2
否
8.76
6193.58
6069.63
2
M6
金风77-1500kW
499609
4547283
1529.6
否
8.75
6210.54
6153.1
.92
M7
金风77-1500kW
499907
4547878
1510.43
否
8.68
6168.1
6101.75
1.08
M8
金风77-1500kW
499163
4546985
1533.99
否
8.53
6036.14
5992.77
.72
M9
金风77-1500kW
499758
4547581
1520.8
否
8.62
6101.05
6037.03
1.05
M10
金风77-1500kW
500353
4548176
1504.35
否
8.35
6096.17
5917.13
2.94
M11
金风77-1500kW
499312
4547730
1519.2
否
8.61
6098.28
5605.35
8.08
M12
金风77-1500kW
498716
4546837
1536
否
8.62
6312.62
6182.79
2.06
M13
金风77-1500kW
499907
4546985
1533.17
否
8.54
6124.91
6067.53
.94
M14
金风77-1500kW
499014
4546688
1546
否
8.36
6099.24
6026.98
1.18
M15
金风77-1500kW
500205
4547134
1540.4
否
8.85
6327.05
6127.25
3.16
M16
金风77-1500kW
498567
4547581
1533.59
否
8.33
6119.57
6107.01
.21
M17
金风77-1500kW
499907
4548176
1502.8
否
8.61
6077.05
6039.11
.62
M18
金风77-1500kW
500205
4546837
1526
否
8.55
6043.26
5960.26
1.37
M19
金风77-1500kW
499312
4546390
1548
否
8.38
6045.11
5975.32
1.15
M20
金风77-1500kW
498865
4546390
1540
否
8.52
5974.45
5934.89
.66

表3 视点报表
序号
视点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
范畴半径(m)
可见方式
1
S1
499392
4548556
1518.38
2
1000
叶尖可见
2
S2
498219
4546627
1532.98
2
1000
轮毂可见

表4 噪音点报表
序号
噪音点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
噪音大小
1
N1
498487
4547213
1535.7
2
53.93
2
N2
499249
4548249
1510.27
2
52.36
3
N3
500536
4547964
1499.45
2
54.16
4
N4
500553
4546604
1504.16
2
53.63
5
N5
499102
4547458
1523.03
2
55.67
6
N6
500012
4546798
1525.86
2
59.47

表5 视点观测到风机报表
序号
视点编号
风机编号
风机X坐标(m)
风机Y坐标(m)
风机海拔(m)
1
S1
M7
499907
4547878
1510.43
2
S1
M11
499312
4547730
1519.2
3
S1
M17
499907
4548176
1502.8
4
S2
M12
498716
4546837
1536
5
S2
M14
499014
4546688
1546
6
S2
M20
498865
4546390
1540

5. 视觉影响区域图
从每台风机中心开始计算视觉影响最远距离：500米
地表以上高度：2米

图5 视觉影响区域图
6. 噪音影响区域图
地表以上高度：2米

图6 噪音影响区域图

7. 风电场道路示意图

图7 风电场道路示意图
8.各台风机年满负荷运用小时数
表6 各台风机年满负荷运用小时数fangan19191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
M1
6142.08
4094.72
M11
5605.35
3736.9
M2
6094.75
4063.167
M12
6182.79
4121.86
M3
5943.52
3962.347
M13
6067.53
4045.02
M4
6077.22
4051.48
M14
6026.98
4017.987
M5
6069.63
4046.42
M15
6127.25
4084.833
M6
6153.1
4102.067
M16
6107.01
4071.34
M7
6101.75
4067.833
M17
6039.11
4026.073
M8
5992.77
3995.18
M18
5960.26
3973.507
M9
6037.03
4024.687
M19
5975.32
3983.547
M10
5917.13
3944.753
M20
5934.89
3956.593

五、风电场选址方案4计算报告

工程名称：方案4
报告日期：-1-5

1. 参数设立
总迭代次数：50； 无效迭代次数：10； 最小间距类型：圆形；
圆半径：4倍风轮直径； 最大坡度：50.00度
2. 优化曲线

图4 风机优化曲线
3.发电量记录

表1 风电场发电量

总发电量
单台月平均发电量
无尾流年发电量(MWh)
118433.95
493.47
含尾流年发电量(MWh)
113599.33
473.33
尾流损失[%]
4.08

4.有关报表
表2 风机报表
风机编号
类型
X坐标(m)
Y坐标(m)
海拔(m)
与否固定
平均风速(m/s)
无尾流年发电量(MWh)
含尾流年发电量(MWh)
尾流损失(%)
M1
金风77-1500kW
501693
4547134
1536.8
否
8.64
6021.99
5633.6
6.45
M2
金风77-1500kW
501395
4547283
1525.2
否
8.73
6064.95
5660.1
6.68
M3
金风77-1500kW
501246
4546837
1512
否
8.49
5906.13
5599.97
5.18
M4
金风77-1500kW
501544
4548474
1519.6
否
8.28
6027.23
5733.63
4.87
M5
金风77-1500kW
501991
4547581
1525.2
否
8.31
5663.62
5654.02
.17
M6
金风77-1500kW
501395
4547730
1516.2
否
8.59
5920.27
5716.75
3.44
M7
金风77-1500kW
501098
4547581
1496
否
8.53
6027.51
5473.03
9.2
M8
金风77-1500kW
501842
4546837
1534
否
8.17
5895.09
5722.3
2.93
M9
金风77-1500kW
501098
4548623
1490
否
8.51
5913.65
5362.07
9.33
M10
金风77-1500kW
501246
4548325
1507.76
否
8.34
6057.36
5545.26
8.45
M11
金风77-1500kW
501693
4547432
1533.6
否
8.11
5885.01
5680.69
3.47
M12
金风77-1500kW
501098
4548920
1488
否
8.2
5739.99
5738.08
.03
M13
金风77-1500kW
501991
4548325
1503.6
否
8.31
5992.23
5818.89
2.89
M14
金风77-1500kW
501991
4547283
1529.2
否
8.21
5876.77
5839.37
.64
M15
金风77-1500kW
501544
4546837
1532
否
8.28
5948.84
5667.88
4.72
M16
金风77-1500kW
501693
4547730
1529.2
否
8.35
5823.48
5405.84
7.17
M17
金风77-1500kW
501693
4548771
1514.39
否
8.38
5797.6
5768.43
.5
M18
金风77-1500kW
501395
4548027
1519.6
否
8.31
5864.62
5781.22
1.42
M19
金风77-1500kW
501395
4548771
1517.21
否
8.47
6142.33
6098.01
.72
M20
金风77-1500kW
500949
4548325
1486.4
否
8.44
5865.28
5700.19
2.81

表3 视点报表

序号
视点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
范畴半径(m)
可见方式
1
S1
500559
4548852
1493.92
2
1000
叶尖可见
2
S2
502499
4546775
1507.08
2
1000
轮毂可见

表4 噪音点报表

序号
噪音点编号
X坐标(m)
Y坐标(m)
海拔(m)
高度(m)
噪音大小
1
N1
500877
4548386
1486.26
2
60.16
2
N2
500837
4547350
1495.92
2
54.56
3
N3
502186
4547207
1508.44
2
56.75
4
N4
502169
4548397
1483.54
2
56.13
5
N5
501327
4547247
1527.07
2
61.35
6
N6
501532
4548249
1516.78
2
58.81

表5 视点观测到风机报表
序号
视点编号
风机编号
风机X坐标(m)
风机Y坐标(m)
风机海拔(m)
1
S1
M9
501098
4548623
1490
2
S1
M10
501246
4548325
1507.76
3
S1
M12
501098
4548920
1488
4
S1
M19
501395
4548771
1517.21
5
S1
M20
500949
4548325
1486.4
6
S2
M1
501693
4547134
1536.8
7
S2
M5
501991
4547581
1525.2
8
S2
M8
501842
4546837
1534
9
S2
M14
501991
4547283
1529.2
10
S2
M15
501544
4546837
1532
5. 视觉影响区域图
从每台风机中心开始计算视觉影响最远距离：500米
地表以上高度：2米

图5 视觉影响区域图
6. 噪音影响区域图
地表以上高度：2米

图6 噪音影响区域图
7. 风电场道路示意图

图7 风电场道路示意图
8．各台风机年满负荷运用小时数
表6 各台风机年满负荷运用小时数fangan24242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424242424
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
风机编号
含尾流年发电量(MWh)
年满负荷运用小时数（h）
M1
5633.6
3755.733
M11
5680.69
3787.127
M2
5660.1
3773.4
M12
5738.08
3825.387
M3
5599.97
3733.313
M13
5818.89
3879.26
M4
5733.63
3822.42
M14
5839.37
3892.913
M5
5654.02
3769.347
M15
5667.88
3778.587
M6
5716.75
3811.167
M16
5405.84
3603.893
M7
5473.03
3648.687
M17
5768.43
3845.62
M8
5722.3
3814.867
M18
5781.22
3854.147
M9
5362.07
3574.713
M19
6098.01
4065.34
M10
5545.26
3696.84
M20
5700.19
3800.127

六、各方案对比分析
1、计算风电场年满负荷运用小时数
方案1fangan25252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252525252
