综合标准施工升降机安装专业方案.doc

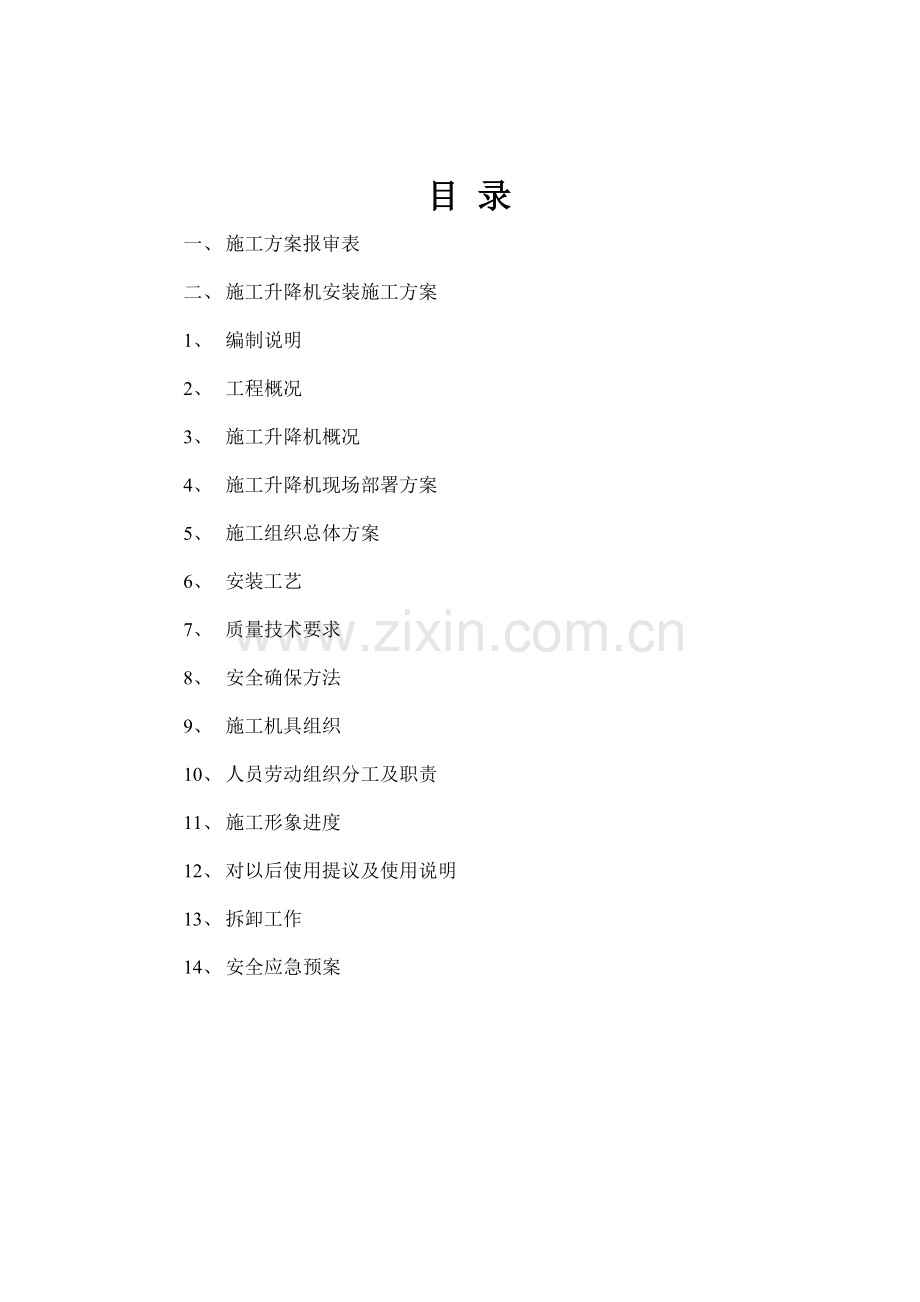

目 录一、 施工方案报审表二、 施工升降机安装施工方案1、 编制说明2、 工程概况3、 施工升降机概况4、 施工升降机现场部署方案5、 施工组织总体方案6、 安装工艺7、 质量技术要求8、 安全确保方法9、 施工机具组织10、 人员劳动组织分工及职责11、 施工形象进度12、 对以后使用提议及使用说明13、 拆卸工作14、 安全应急预案施工升降机安装施工方案1、 编制说明1.1 目标本方案用于指导长治市圣鑫园保障性住房小区C-11#楼工程SC200/200施工升降机安装工作，以确保施工升降机安装工作安全、有序、高效完成。方案关键内容包含对安装单位安装工作具体要求，同时提出了对工程承建方相关协作工作基础要求，提请工程承建单位给予落实。方案提出了对以后施工升降机拆卸工作设想，但施工升降机拆卸时应依据具体情况另行编制含有针对性专题施工方案。1.2 关键编制依据1.2.1 SC系列施工升降机产品使用说明书1.2.2 GB 10055施工升降机安全规则 1.2.3 GB/T 10054施工升降机技术条件 1.2.4 JGJ 80建筑施工高处作业安全技术规范 1.2.5 JGJ59-99建筑施工安全检验标准2、 工程概况长治市圣鑫园保障性住房小区C-11#楼在长治市新建体育场东侧，由长治市建筑工程总企业组织施工。本工程系剪力墙结构，建筑32层，地下室2层。3、 施工升降机概况3.1 整机性能参数表型 号SC200/200 制造单位江麓机电集团额定载重kg/22人起升速度36 m/min最大提升高度150 m吊笼尺寸（长宽高）3.01.52.4 m电机功率1132 KW整机结构质量2kg（H=100m）3.2 关键特点该施工升降机为双笼，传动机构在吊笼上方，每个吊笼载重量为。该升降机还含有以下特点：a、靠齿轮齿条传动。关键用于高层建筑施工人、货运输。b、能够很方便自行安装和拆卸。并可伴随建筑物增高而增高。c、有很可靠电气和机械安全系统，是建筑施工中安全、高效垂直运输设备。图一 施工升降机结构组成3.3 施工升降机关键部件1、防坠安全器：是升降机防坠安全装置。2、标准节：是用76优质无缝钢管及角钢组焊而成，两侧面各安装1根齿条。 3、道轨架：关键由1基础节、若干标准节和1节顶部安全节组成。4、附墙架：沿道轨架高度每隔9m/12m安装一道附墙架。沿全高方向共设附墙架9道。5、吊笼：吊笼是升降机关键部件，为一焊接钢结构体，四面有坚固钢丝网并设有进、出门（即单、双吊笼门），由安装在吊笼上滚轮沿道轨架运行。吊笼上设有安全钩，（亦可设置电器控制）以预防吊笼从道轨架顶部脱离。在安装时，吊笼顶部可作为工作平台，由安全拦杆围住。顶上有一活板门，经过配置专用梯子，可方便攀登吊笼顶部上进行安装维修，活板门上安装有电器开关，当板门打开时，吊笼将不会动作。6、传动机构：由电动机、电磁制动器及传动齿轮等组成，传动机构弹性联接在吊笼上经过齿条和齿轮咬合使吊笼运行。7、限速器：由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超速时，限速器里离心块克服弹簧拉力带动制动锥鼓旋转，和其相连螺杆同时旋进，制动锥鼓和外壳逐步靠近，增加摩擦力，确保吊笼平缓制动。 限速器在施工升降机投入使用后，每十二个月必需检验，并出具合格检验汇报，检验结果不合格，严禁投入使用。8、安全控制系统：由电路里设置多种安全开关装置及其它控制器件组成。在升降机运行发生异常情况时，将自动切断升降机电源，吊笼顶部及各门均设有安全开关，如任一门开启或未关闭，吊笼均无法开启；钢丝绳锚点处，设有断绳保护开关；吊笼上设有上、下限位开关及极限位开关；另外限速器尾壳内设有限速保护开关，限速器动作时，经过机电联锁切断电源。4、 施工升降机现场部署方案4.1 升降机现场平面部署情况施工升降机由工程承建单位依据现场具体情况部署安排，详见平面部署图。4.2 场地要求4.2.1 安装工地应含有能量足够电源，并必需配置一个专供升降机用电源箱，每个吊笼均应由一开关控制。工地专用电源箱应直接从工地变电室引入电源，距离不应超出30m。4.2.2 含有运输和堆置升降机零部件道路和场地。4.2.3 升降机运动部件和建筑物和固定施工设备之间距离不得小于0.25m。4.2.4 升降机外形总体平面尺寸图以下：4.3 基础施工4.3.1 基础处理方案确定将施工升降机部署于主体建筑外侧，回填土上现场浇筑升降机基础。基础（导轨架）中心距建筑主体结构边缘控制尺寸，垂直附着于墙体或梁上时为30003500mm，附墙架平行于板或阳台时，基础中心距附着点控制尺寸26003100mm，其距结构边缘距离大于1900 mm，同时吊笼运行满足4.2.3条要求（吊笼从中心线往建筑方向尺寸为1600mm）。基础处理方案选择：主体建筑外侧回填土上现场浇筑升降机基础。提供以下基础尺寸：按设计尺寸（44003800300mm）进行浇筑（以下内容依据该方案进行考虑）。4.3.2 基础承载力（依据施工升降机使用说明书中相关计算式进行计算）。4.3.3 基础施工4.3.3.1 施工升降机基础设计尺寸为44003800300mm。详见基础制作图。1） 基础截面尺寸及布筋参见附图。2） 基础地面地耐力应在0.15MPa以上（在地面上浇筑时），基础平台能承受载荷能力大于P1。（P1=539.6KN）3） 平台用12钢筋按200间距双层向部署。地脚螺栓应和基础主钢筋焊牢。4） 基础用C30标号以上浇筑，其表面平整度偏差小于4mm。5） 基础符合排水要求。4.3 附墙方法4.4.1 附墙距离同基础定位尺寸。图三 型附墙架连接尺寸吊笼规格附墙形式（见图二）LL1B32001500垂直：形式13400380016001430平行：形式23400380016001430附墙架导轨架B吊笼外笼L14.4.2 附墙方法依据工程情况及厂家提供安装方法，SC200/200TD施工升降机采取直接附墙方法（长附墙架连接方法）。附墙架形式为型，见下图。在建筑物楼板（阳台板）或墙体上用M20穿墙螺栓，将附墙支承座固定在楼板（阳台板）或墙体上。图四 型附墙架安装4.4.3 附墙承受力（依据施工升降机使用说明书中相关计算式进行计算，工程承建单位据此力校核附墙点受力情况，必需时进行加固处理。）本附墙选择0度仰角F=L60/（B2.05）KN=3500mm60/(1414mm2.05)=72.44KN 式中：L施工升降机标准节中心至附着点距离（按3500mm计算）B同一道附着中两附着点间距（1414mm）附墙杆强度=F/A=72.44103/904=80.14N/ mm2210 N/ mm2（A为截面积，Q235钢fy=210 N/ mm2）因为附着杆和设计要求相符，所以无需进行稳定校核，满足附着要求。4.4.4 附墙支撑及附着材料（1）本支撑系统出厂配置专用。拟用16套。（2）附墙前，请项目部依据需要，提供站台附件，关键是：过桥板、安全栏杆等。4.4.5 附着道数图四 施工升降机II型附墙架安装示意图施工升降机附墙具体道数依据楼层具体情况确定。沿导轨架高度，通常每隔39m安装一个附墙架，最终一道附墙架以上导轨架自由高度7.5m。依据本工程建筑情况拟作10道附墙（每3层附墙一道），附墙后升降机使用高度达成97米。4.4.6 附着质量要求（1）每道附着严格根据方案和使用说明书要求进行处理。（2）全部螺栓必需紧固、可靠。4.4 楼层防护安装外用电梯后需在电梯门洞位置入口处根据安全标准搭设3米宽6米长钢管架护头棚，棚顶绑牢双层5厘米厚脚手板，护头棚采取绿色安全网进行全封闭。每层升降机入口处需搭设钢管架楼层通道，楼层通道钢管架通道两侧安全网进行封闭，楼层上每个电梯笼入口处均在结构楼面上设置一个铁门并搭设1.9高钢管防护架，提议在升降机正、左、右三面均搭设双排单立杆围护架，全部钢管架采取绿色安全网进行封闭。5、 施工组织总体方案5.1 作业环境依据工程现场实际情况，工程承建方对现场进行清理后，升降机可按正常情况组织安装。5.2 安装任务概况升降机安装双笼，安装过程分两次，第一次54米，第二次安装为全高。5.3 安装设想（采取安装方法）按原厂说明书程序和本方案确定安装方法进行正常安装。升降机导轨架安装和附着安装可利用吊笼顶部吊杆自行安装或利用工地现有塔吊吊装，底部外笼、吊笼、底盘安装及卸车利用工地现有塔吊辅助进行。5.4 安装机械选择依据施工现场情况，暂定选择塔吊安装。5.5 机具、人员组织和工期安排列后。6、 安装工艺6.1 工艺标准实施内部标准SC200/200施工升降机拆装工艺。6.2 安装工艺程序按原厂说明书程序正常安装，步骤以下：1） 升降机底盘安装及校平 2） 安装外笼、吊笼 3） 安装线缆 4） 安装标准节至第一道附墙处 5） 安装第一道附墙装置6） 按上述4）项、5）项程序安装至使用高度 7） 安装电缆导向装置8） 完善层门装置9） 试运转，调试升降机 10）组织验收并交付使用 6.3 安装验收及试验 1） 安装结束后由安装单位自检合格、施工单位验收合格并报监理单位验收，合格后准许使用 2） 坠落试验1、试验应在升降机完全处于工作状态下进行。2、试验须在地面，吊笼下缓冲器必需齐全有效。3、吊笼内放入额定重量载荷（均布）。4、将安全器专用按钮盒按电气原理图接入吊笼配电箱之中，并将按钮盒引到吊笼外。5、试验时，全部些人员均不得进入距吊笼2米之内空间。6、一切准备就绪后，按下按钮盒“上升”钮，使吊笼上升10米左右，松开“上升”钮，吊笼被制动在导轨架上。7、按下按钮盒“下降”钮，吊笼即自由下落，当其下降速度超出额定速度1.5倍时，安全器开始制动，正常情况，吊笼制动距离为0.5-1.2米，同时经过机电连锁切断电源（制动距离从听到安全器开始动作响声后开始计算）。8、坠落试验合格后，拆除专用按钮盒接线，恢复升降机正常运行状态。9、遵照安全器复位说明，将安全器复位。6.4特殊情况说明遇有特殊情况应向相关人员汇报，确定新方案后，严格按新方案实施，不得私自蛮干。7、 质量技术要求7.1 安装时，必需拧紧标准节及附墙架上连接螺栓。地脚螺栓拧紧力矩350Nm，导轨架螺栓拧紧力矩300Nm。7.2 每安装一道附墙架必需按升降机安装方案要求检测并调整导轨架垂直度。安装垂直度可用经纬仪来测量。导轨架垂直度许可偏差为：安装高度70m时许可偏差对应高度1/1000；安装高度70100m时许可偏差70mm。7.3 注意附墙架最大水平倾角不得大于8。最终一道附墙架以上导轨架悬臂长度7.5m。7.4 升降机运行前，应先将保护接地装置和升降机金属结构联通，接地电阻4。8、 安全确保方法为确保安装工作顺利进行，对实际工作提出以下要求，望遵照实施。8.1 参与安装作业人员必需认真学习该机械安装方案，了解该机械原理、结构，熟悉机械拆装工艺，严格根据施工方案实施作业。8.2 安装场地应清理洁净，并用标志杆等圈起来严禁非工作人员入内。8.3 预防安装地点上方掉落物体，必需时应加安全网。8.4 进入安装现场必需戴好安全帽。8.5 安装前认真检验构件有没有裂纹、变形，工作机构是否工作正常，检验电缆电线绝缘是否良好，电器线路有没有故障，确定无误后方可进行安装作业。8.6 吊索具必需经检验合格后方可使用，起吊构件吊点必需绑扎正确、牢靠，起落平稳，预防碰撞、损伤设备。8.7 吊笼上全部零部件必需放置平稳，不得露出安全栏外。高处作业人员严格遵守安全技术规范，严禁向下投掷工具、零件，预防落物伤人。8.8 安装作业人员应按空中作业安全要求，包含必需戴安全帽，系安全带，穿防滑鞋等，应穿工作服，以免被卷入运动部件中，发生安全事故。8.9 安装过程中，必需由专员负责，统一指挥。8.10 升降机运行时，人员头、手绝对不能露出安全栏外。8.11 假如有些人在导轨架上或附墙架上工作时，绝对不许可开动升降机，当吊笼升起时严禁进入外笼内。8.12 利用吊杆进行安装时，不许可超载和用于其它起重用途。吊杆上有悬挂物时，不得开动吊笼。8.13 操纵升降机必需将操纵盒拿到吊笼顶部，不许可在吊笼内操作。8.14 吊笼起动前，应优异行全方面检验，消除全部不安全隐患。8.15 安装运行时，必需按升降机额定安装载重量装载，不许可超载运行。8.16 雷雨天、雪天或风速超出13m/s恶劣天气不能进行安装作业。8.17 严禁夜间或酒后进行安装作业。9、 施工机具组织类 别名 称规 格数 量备 注 起重运输设备汽车吊16T1台安装主吊货 车5t6辆拆装常见工具葫 芦5t1个撬 棍1m2根活络搬手350mm、450mm各1死搬手1套二 锤12B、14B各1卡环、吊环、吊索齐全调试仪器电工常见工具1套万用表1块电流表1块绝缘摇表1块安全防护用具安全帽1顶/人安全带1付/高空作业人警戒线1套牵引绳20m1套10、 人员劳动组织分工及职责工作岗位姓 名岗 位 职 责现场总指挥李婷负责安装现场全方面指挥、组织协调工作；重大问题处理决议。装拆指挥李见才负责多种机具、人员组织分工；按方案组织安装过程安排；装拆起重指挥关键零部件吊装指挥。电 工郭俊义电器安装调试工作，电气故障排除。安 全 员魏文军安全方法设置，安全劳保用具监督，安全技术检验。通讯联络韩琼花 负责应急过程统计和整理及对外联络。后勤保障王天仓负责调集抢险器材、设备。注：1、施工现场应指派24名辅助工帮助安拆升降机（不参与机上安装作业），关键是配合搭设防护架及工作平台。 2、以上人员必需含有安（拆）资质，如当日不能到现场，则必需安排含有安（拆）资质人员到岗作业。11、 施工形象进度 时间进度工作内容9月下旬1个工作日1个工作日1个工作日1个工作日1个工作日安装准备工作底盘安装及校正关键结构件安装加高、附墙工作整机调试注：出现特殊情况、下雨等情况工期顺延。12、 对以后使用提议及使用说明12.1 升降机安装并经相关检测部门检测合格后方能正式使用。12.2 安全操作规程12.2.1 升降机操作人员必需身体健康，并经培训合格，持有有效操作证。12.2.2 司机必需熟悉升降机结构、原理、性能及运行特点和操作规程。12.2.3 司机工作时必需戴好安全防护用具。12.2.4 升降机吊笼内严禁超载、严禁货物伸出吊笼运行。12.2.5 吊笼上下运行时，笼顶上吊杆不准带载运行。12.2.6 七级以上大风、大雾及雷雨等恶劣气候情况下严禁运行。12.2.7 防坠安全器制动后，未复位前严禁吊笼向下运行。12.2.8 操作时精神集中，随时观看运行空间情况，发觉异常情况应立即停车，并向相关人员汇报，严禁带病运行。12.2.9 除司机外，任何人不得随意触摸任何电器开关。12.2.10 认真坚持实施升降机定时技术状态检验制度润滑制度。12.2.11 升降机使用过程中如有违反安全规程情况，司机有权拒绝开车。12.2.12 统计好运行统计。12.2.13 合闸后司机不准离开吊笼，司机只能在吊笼内降到低位置，锁好电锁切断总电源以后，才能离开升降机。12.3 施工升降机试车规程12.3.1 认真消化说明书，了解整机结构、控制及操作，检验零部件是否齐全，紧固是否良好，动作是否灵活，位置是否正确。12.3.2 检验减速器内润滑油油位和油质是否符合要求。12.3.3 检验电动机制动器是否处于制动状态，运转方向是否正确。12.3.4 检验齿轮和齿条啮合情况，齿侧间隙应小于0.40mm，检验吊笼各导轮接触情况是否良好。12.3.5 检验对重导轨是否平顺结合。12.3.6 检验吊笼运行空间有没有阻挡物并排除之。12.3.7 按润滑要求润滑全机。12.3.8 检验外笼配电箱内电压表电压是否在额定电压5%范围内。12.3.9 将吊笼运行到1500mm高度，停车2分钟，检验吊笼是否有下滑现象。12.3.10 开车检验传动部分有没有不正常声音。12.3.11 当上述各项均属正常时，升降机即可投入正常使用。12.4 设备应进行日常维护、保养、定时工况检验。（详见使用说明书）13、 拆卸工作13.1 升降机拟按原厂说明书程序正常拆卸。升降机降节拆卸和附着拆除利用吊笼顶部吊杆自行拆除，底部外笼、吊笼、底盘拆除及装车使用汽车吊（8t）辅助进行。13.2 工程承建方排除影响升降机降节和拆卸空中和地面障碍物，确保拆卸场地能摆放汽车吊，有其行驶、起吊场地空间；满足运输车辆需要，进出场道路通畅平整。若起重机置于地下室顶板进行拆除时，工程承建方必需取得许可，若需采取特殊技术方法加固，由工程承建方负责。13.3 施工升降机附着装置拆除需要安全操作平台，尤其是施工升降机附着预埋点设置在剪力墙上时，提请工程承建方提供该平台或吊篮，方便于安全地拆除附着装置。13.4 施工升降机拆卸时应依据具体情况另行编制含有针对性专题施工方案。14、安全应急预案14.1、总 则依据中国安全生产法和建筑工程安全生产管理条例为加强各施工单位安全生产管理，愈加有效处理重大事故发生，保护企业职员身心健康和生命安全，控制和降低因为安全生产事故所造成损失，维护企业和社会稳定，特制订此预案。14.2、应急预案1、标准（1）以预防为主、常备不懈，连续改善为指导思想。（2）应抢救援工作应以保护人员安全、预防和控制事故蔓延为优先方向。（3）对于发生事故汇报、调查处理应坚持实事求是、尊重科学、依法依纪标准。（4）重大事故定义：本预案中所指重大事故为一次死亡1人以上或一次直接经济损失10万元以上事故。14.3、预案开启如发生生产安全事故立即上报，具体上报程序以下：现场第一发觉人现场值班人员企业值班人员企业生产安全应急指挥中心向上级部门汇报。企业应急指挥部接到事故目击者或小组组员事故汇报后，预案即为开启。预案开启后由指挥长调配车辆，抢救组组员立即赶往事故现场，将现场情况立即汇报给指挥部，本着高效标准组织抢救，尽可能降低事故造成损失、抢救受伤人员。现场发生安全生产事故，企业快速组织抢救同时，受伤者或周围人员应尽力组织自救，现场人员保持头脑清醒，在第一时间施救，待企业抢救小组抵达后提供立即、具体、正确伤亡信息及救援方法，避免造成更大经济、人员损失。
