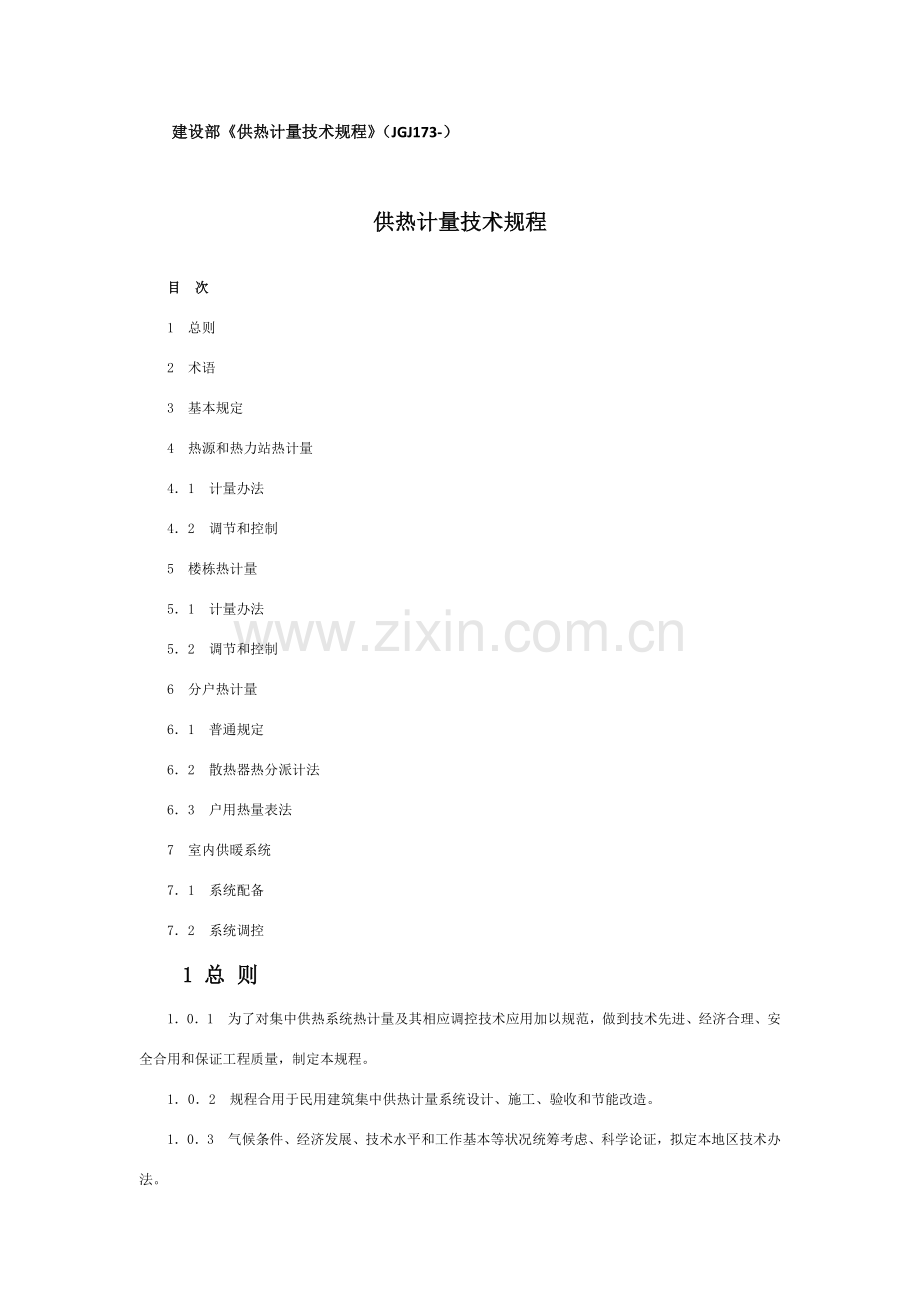

建设部《供热计量技术规程》（JGJ173-）

供热计量技术规程
目 次
1 总则
2 术语
3 基本规定
4 热源和热力站热计量
4．1 计量办法
4．2 调节和控制
5 楼栋热计量
5．1 计量办法
5．2 调节和控制
6 分户热计量
6．1 普通规定
6．2 散热器热分派计法
6．3 户用热量表法
7 室内供暖系统
7．1 系统配备
7．2 系统调控
1 总 则
1．0．1 为了对集中供热系统热计量及其相应调控技术应用加以规范，做到技术先进、经济合理、安全合用和保证工程质量，制定本规程。
1．0．2 规程合用于民用建筑集中供热计量系统设计、施工、验收和节能改造。
1．0．3 气候条件、经济发展、技术水平和工作基本等状况统筹考虑、科学论证，拟定本地区技术办法。

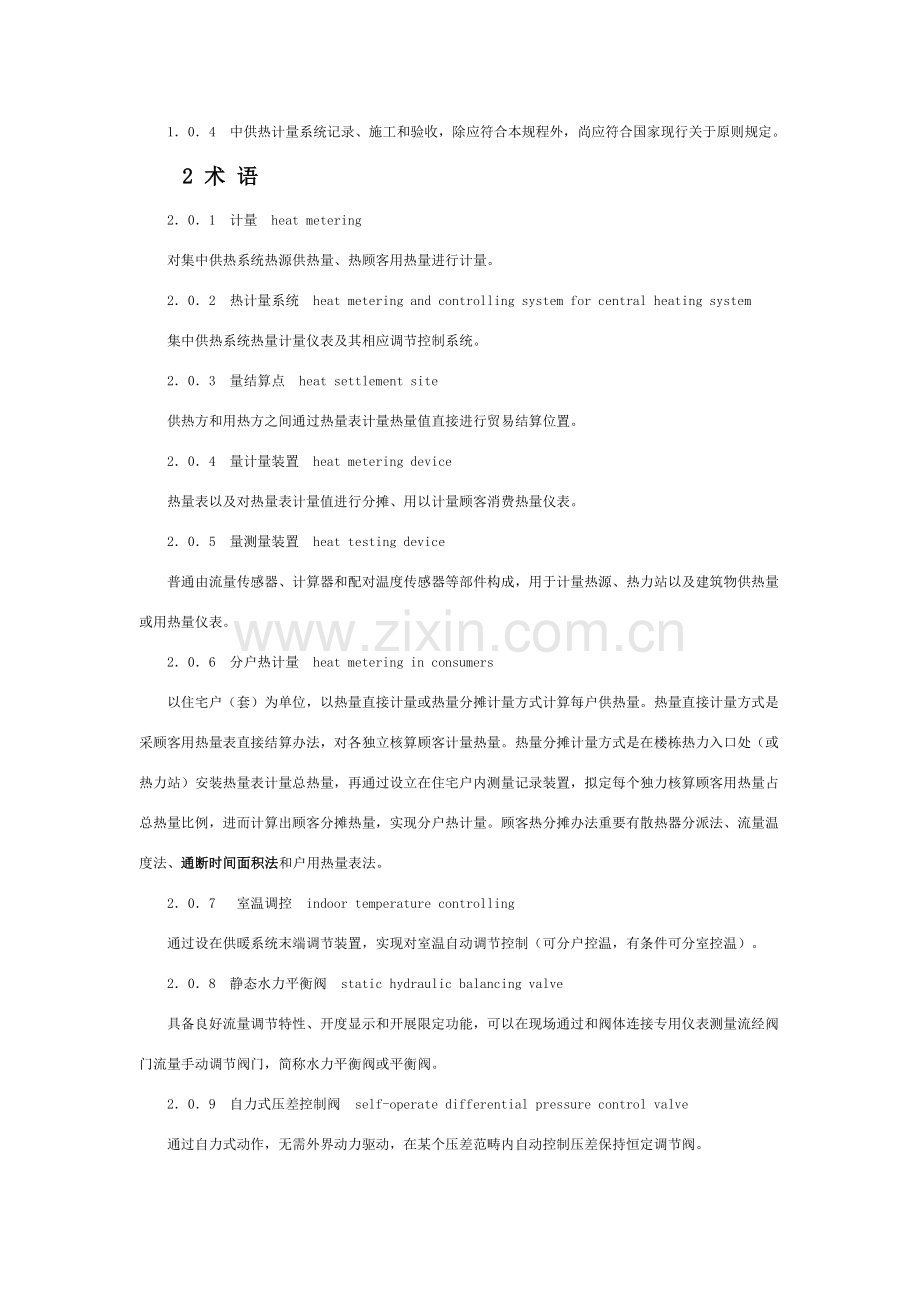

1．0．4 中供热计量系统记录、施工和验收，除应符合本规程外，尚应符合国家现行关于原则规定。
2 术 语
2．0．1 计量 heat metering
对集中供热系统热源供热量、热顾客用热量进行计量。
2．0．2 热计量系统 heat metering and controlling system for central heating system
集中供热系统热量计量仪表及其相应调节控制系统。
2．0．3 量结算点 heat settlement site
供热方和用热方之间通过热量表计量热量值直接进行贸易结算位置。
2．0．4 量计量装置 heat metering device
热量表以及对热量表计量值进行分摊、用以计量顾客消费热量仪表。
2．0．5 量测量装置 heat testing device
普通由流量传感器、计算器和配对温度传感器等部件构成，用于计量热源、热力站以及建筑物供热量或用热量仪表。
2．0．6 分户热计量 heat metering in consumers
以住宅户（套）为单位，以热量直接计量或热量分摊计量方式计算每户供热量。热量直接计量方式是采顾客用热量表直接结算办法，对各独立核算顾客计量热量。热量分摊计量方式是在楼栋热力入口处（或热力站）安装热量表计量总热量，再通过设立在住宅户内测量记录装置，拟定每个独力核算顾客用热量占总热量比例，进而计算出顾客分摊热量，实现分户热计量。顾客热分摊办法重要有散热器分派法、流量温度法、通断时间面积法和户用热量表法。
2．0．7 室温调控 indoor temperature controlling
通过设在供暖系统末端调节装置，实现对室温自动调节控制（可分户控温，有条件可分室控温）。
2．0．8 静态水力平衡阀 static hydraulic balancing valve
具备良好流量调节特性、开度显示和开展限定功能，可以在现场通过和阀体连接专用仪表测量流经阀门流量手动调节阀门，简称水力平衡阀或平衡阀。
2．0．9 自力式压差控制阀 self-operate differential pressure control valve
通过自力式动作，无需外界动力驱动，在某个压差范畴内自动控制压差保持恒定调节阀。
2．0．10 自力式流量控制阀 self-operate flow limiter
通过自力式动作，无需外界动力驱动，在某个压差范畴内自动控制流量保持恒定调节阀。又叫流量限制阀（flow limiter）。
2．0．11 户间传热 heat transfer between apartments
同一栋建筑内相邻不同供暖住户之间，因室温差别而引起热量传递现象。
2．0．12 供热量自动控制装置 automatic control device of heating load
安装在热源或热力位置，可以依照室外气候变化，结合供热参数反馈，通过有关设备执行动作，实现对供热量自动调节控制装置。
3 基 本 规 定
3．0．1 集中供热新建建筑和既有建筑节能改造必要安装热量计量装置。
3．0．2 集中供热系统热量结算点必要安装热量表。
3．0．3 设在热量结算点热量表应按《中华人民共和国计算法》规定检定。
3．0．4 既有民用建筑供热系统热计量及节能技术改造应保证室内热舒服规定。
3．0．5 既有集中供热系统节能改造应优先实行室外管网水力平衡、热源气候补偿和优化运营等系统节能技术，并通过热量表对节能改造效果加以考核和跟踪。
3．0．6 热量表设计、安装及调试应符合如下规定：
1 热量表应依照公称流量选型，并校核在设计流量下压降。公称流量可按照设计流量80%拟定。
2 热量表流量传感器安装位置应符合仪表安装规定，且宜安装在回水管上。
3 热量表安装位置应保证仪表正常工作规定，不应安装在有碍检修、易受机械损伤、有腐蚀和振动位置。仪表安装前应将管道内部清扫干净。
4 热量表数据储存宜可以满足本地供暖季供暖天数寻常工作供热量储存规定，且宜具备功能扩展能力及数据远传功能。
5 热量表调试时，应设立存储参数和周期，内部时钟应校准一致。
3．0．7 散热器恒温控制阀、静态水力平衡阀、自力式流量控制阀、自力式压差控制阀和自力式温度调节阀等应具备产品合格证、使用阐明书和技术监督部门出具性能检测报告；其调节特性等指标应符合产品原则规定。
3．0．8 管网循环水应依照热量测量装置和散热器恒温控制阀规定，采用相应水解决方式，在非供暖期间，应对集中供热系统进行满水保养。
4 热源和热力站热计量
4．1 计 量 方 法
4．1．1 热源和热力站供热量应采用热量测量装置加以计量监测。
4．1．2 水—水热力站热量测量装置流量传感器应安装在一次管网回水管上。
4．1．3 热量测量装置应采用不间断电源供电。
4．1．4 热源或热力站燃料消耗量、补水量、耗电量均应计量。循环水泵耗电量宜单独计算。
4．2 调节和控制
4．2．1 热量或热力必要安装供热量自动控制装置。
4．2．2 供热量自动控制装置室外温度传感器应放于通风、遮阳、不受热源干扰位置。
4．2．3 变水量系统一、二次循环水泵，应采用调速水泵。调速水泵性能曲线宜为陡降型。循环水泵调速控制方式宜依照系统规模和特性拟定。
4．2．4 对用热规律不同热顾客，在供热系统中宜实行分时分区调节控制。
4．2．5 新建热力站宜采用小型热力站或者混水站。
4．2．6 地面辐射供暖系统宜在热力人口设立混水站或组装式热互换机组。
4．2．7 热力站宜采用分级水泵调控技术。
5 楼栋热计量
5．1 计 量 方 法
5．1．1 居住建筑应以楼栋为对象设立热量表。对建筑类型相似、建设年代相近、围护构造做法相似、顾客热分摊方式一致若干栋建筑，也可拟定一种共用位置设立热量表。
5．1．2 公共建筑应在热力入口汉热力站设立热量表，并以此作为热量结算点。
5．1．3 新建建筑热量表应设立在专用表计小室中；既有建筑热量表计算器宜就近安装在建筑物内。
5．1．4 专用表计小室设立，应符合下列规定：
1 有地下室建筑，宜设立地下室专用空间内，空间净高不应低于2.0m，前操作净距离不应不大于0.8m。
2 无地下室建筑，宜于楼梯间下部设立小室，操作面净高不应低于1.4m，前操作面净距离不应不大于1.0m。
5．1．5 楼栋热计量热量表宜选用超声波或电磁式热量表。
5．2 调节和控制
5．2．1 集中供热工程设计必要进行水力平衡计算，工程竣工验收必要进行水力平衡检测。
5．2．2 集中供热系统中，建筑物热力入口应安装静态水力平衡阀，并应对系统进行水力平衡调试。
5．2．3 当室内供暖系统为变流量系统时，不应设自力式流量控制阀，与否设立自力式压差控制阀应通过计算热力入口压差变化幅度拟定。
5．2．4 静态水力平衡阀或自力式控制阀规格应按热媒设计流量、工作压力及阀门容许应降等参数经计算拟定；其安装位置应保证阀门先后有足够直管段，没有特别阐明状况下，阀门前直管段长度不应不大于5倍管径，阀门后直管段不应不大于2倍管径。
5．2．5 供热系统进行热计量改造时，应对系统水力工况进行校核。当热力入口资用压差不能满足既有供暖系统规定期，应采用提高管网循环泵扬程或增设局部加压泵等补偿办法，以满足室内系统资用压差需要。
6 分户热计量
6．1 一 般 规 定
6．1．1 在楼栋或者热力站安装热量表作为热量结算点时，分户热计量应采用顾客热分摊办法拟定（通断时间面积法）；在每户安装户用热量表作为热量结算点时，可直接进行分户热计量。
6．1．2 应依照建筑类别、室内供暖系统形式、经济发展水平，结合本地实践经验及供热管理方式，合理地选取计量办法，实行分户热计量。分户热计量可采用楼栋计量顾客热分摊办法（通断时间面积法），对按户分环室内供暖系统也可采用热量表直接计量办法。
6．1．3 同一种热量结算点计量范畴点，顾客热分摊方式应统一（通断时间面积法），仪表种类和型号应一致。
6．2 散热器热分派计法
6．2．1 散热器热分派计法可用于采暖散热器供暖系统。
6．2．2 散热器热分派计质量和用法应符合国家有关产品原则规定，选用热分派计应与顾客散热器想匹配，其修正系数应在实验室测算得出。
6．2．3 散热器热分派计水平安装位置应选在散热器水平方向中心，或最接近中心位置；其安装高度应依照散热器种类形式，按照产品原则规定拟定。
6．2．4 散热器热分派计法宜选用双传感器电子式热分派计。当散热器平均热媒设计温度低于55℃时，不应采用蒸发式热分派计或单传感器电子式热分派计。
6．2．5 散热器热分派计法操作应由专业公司统一管理和服务，顾客热计量计算过程中各项参数有据可查，计算办法应清晰明了。
6．2．6 入户安装或更换散热器热分派计及读取数据时，服务人员应尽量减少对顾客干扰，对也许浮现无法入户读表或者顾客恶意破坏热分派计状况，应提前装备应对办法并告知顾客。
6．3 户用热量表法
6．3．1 户用热量表法可用于共用立管分户独立室内供暖系统和地面辐射供暖系统。
6．3．2 户用热量表应符合《热量表》CJ128规定，户用热量表宜采用电池供电方式。
6．3．3 户内系统入口装置应由供水管调节阀、置于户用热量表前过滤器、户用热量表及回水截止阀构成。
6．3．4 安装户用热量表时，应保证户用热量表先后有足够直管段，没有特别阐明状况下，户用热量表前直管段长度不应不大于5倍管径，户用热量表后直管段长度不应不大于2倍管径。
6．3．5 户用热量表法应考虑仪表堵塞或损坏问题，并提前制定解决方案。
6．4通断时间面积法
6．4．1 通断时间面积法可用于各类供暖系统中，进行热量分摊和节能调节。
6．4．2 通断时间面积法是通过温控装置控制安装在每户供暖系统入口支管上电动通断阀门，依照阀门接通时间与每户建筑面积进行顾客热分摊方式。

7 室内供暖系统
7．1系 统 配 置
7．1．1 新建居住建筑室内供暖系统宜采用垂直双管系统、共用立管分户独立循环系统，也可采用垂直单管跨越式系统。
7．1．2 既有居住建筑室内垂直单管顺流式系统应改成垂直双管系统或垂直单管跨越式系统，不适当改造为分户独立循环系统。
7．1．3 新建公共建筑室内散热器供暖系统可采用垂直双管或单管跨越式系统；既有公共建筑室内垂直单管顺流式散热器系统应改成垂直单管跨越式系统或垂直双管系统。
7．1．4 垂直单管跨越式系统垂直层数不适当超过6层。
7．1．5 新建建筑散热器选型时，应考虑户间传热对供暖负荷影响，计算负荷可附加不超过50%系数，其建筑供暖总负荷不应附加。
7．1．6 新建建筑户间楼板和隔墙，不应为减少户间传热而作保温解决。
7．2 系 统 调 控
7．2．1 新建和改扩建居住建筑或以散热器为主公共建筑室内供暖系统应安装自动温暖控制阀进行室温调控。
7．2．2 散热器恒温控制阀选用和设立应符合下列规定：
1 当室内供暖系统为垂直或水平双管系统时，应在每组散热器供水支管上安装恒温控制阀。
2 垂直双管系统宜采用有预设阻力功能恒温控制阀。
3 恒温控制阀应具备产品合格证、使用阐明书和质量检测部门出具性能检测报告；其调节特性等指标应符合产品原则《散热器恒温控制阀》JG/T 195规定。
4 恒温控制阀应具备带水带压清堵或更换阀芯功能，施工运营人员应掌握专用工具和办法并及时清堵。
5 恒温控制阀阀头和温包不得被破坏或遮挡。应可以正常感应室温并便于调节。温包内置式恒温控制阀应水平安装，暗装散热器应匹配温包外置式恒温控制阀。
6 工程竣工之前，恒温控制阀应按照设计规定完毕阻力预设定和温度限定工作。
7．2．3 散热器系统不适当安装散热器罩，一定要安装散热器罩时应采用温包外置式散热器恒温控制阀。
7．2．4 设有恒温控制阀散热器系统，选用铸铁散热器时，应选用内腔无砂合格产品。

中华人民共和国行业原则
供热计量技术规程
JCJ 173—
条文阐明
目 次
1 总则
2 术语
3 基本规定
4 热源和热力站热计量
4．1 计量办法
4．2 调节和控制
5 楼栋热计量
5．1 计量办法
5．2 调节和控制
6 分户热计量
6．1 普通规定
6．2 散热器热分派计法
6．3 户用热量表法
7 室内供暖系统
7．1 系统配备
7．2 系统调控
1 总 则
1．0．1 供热计量目在于推动城乡供热体制改革，在保证供热质量、改革收费制度同步，实现节能降耗。室温调控等节能控制技术是热计量重要前提条件，也是体现热计量节能效果基本手段。《中华人民共和国节约能源法》第三十八条规定：国家采用办法，对实行集中供热建筑分环节实行供热分户计量、按照用热量收费制度。新建建筑或者对既有建筑进行节能改造，应当按照规定安装用热计量装置、室内温度调控装置和供热系统调控装置。因而，本规程以实现分户热计量为出发点，在规定热计量方式、计量器具和施工规定同步，也规定了相应节能控制技术。
1．0．2 本规程对于新建、改扩建民用建筑，以及既有民用建筑改造都合用。
1．0．3 本规程在紧扣热计量和节能目的迈进下，留有较大技术空间和余地，没有强制规定热计量方式、办法和器具，供各地依照自身详细状况自主选取。特别是分户热计量若干办法均有各自缺陷，没有十全十美办法，需要依照详细状况详细分析，选取比较合用计量办法。
2 术 语
2．0．4 热量计量装置涉及用于热量结算热量表，尚有针对若干不同顾客热分摊办法所采用仪器仪表。
2．0．5 热量测量装置涉及符合《热量表》CJ 128产品原则热量表，也涉及其她顾客自身管理使用不作结算用测量热量仪表。
2．0．6 分户热计量从计量结算角度看，分为两种办法，一种是采用楼栋热量表进行楼栋计量再按户分摊；另一种是采顾客用热量表按户计量直接结算。其中，按户分摊办法又有若干种。本术语条文列出了当前应用四种分摊办法，排名不分先后，其工作原理分别如下：
散热器热分派计法是通过安装在每组散热器上散热器热分派计（简称热分派计）进行顾客热分摊方式。
流量温度法是通过持续测量散热器或共用立管分户独立系统进出口温差，结合测算每个立管或分户独立系统与热力人口流量比例关系进行顾客热分摊方式。
通断时间面积法是通过温控装置控制安装在每户供暖系统入口支管上电动通断阀门，依照阀门接通时间与每户建筑面积进行顾客热分摊方式。
户用热量表法是通过安装在每户户用热量表进行顾客热分摊方式，采顾客表作为分摊根据时，楼栋或者热力站需要拟定一种热量结算点，由户表分摊总热量值。该方式与户用热量表直接计量结算做法是不同。采顾客表直接结算方式时，结算点拟定在每户供暖系统上，设在楼栋或者热力站热量表不可再作结算之用；如果公共区域有独立供暖系统，应要考虑这某些热量由谁承担问题。
2．0．7 室温调控涉及两个调节控制功能，一是自动室温恒温控制，二是人为积极调节说定温度。
3 基 本 规 定
3．0．1 本条是强制性条文。依照《中华人民共和国节约能源法》规定，新建建筑和既有建筑节能改造应当按照规定安装用热计量装置。当前诸多项目只是预留了计量表安装位置，没有真正具备热计量条件，因此本条文强调必要安装热量计量仪表，以推动热计量工作实现。
3．0．2 本条是强制性条文。供热公司和终端顾客间热量结算，应以热量表作为结算根据。用于结算热量表应符合有关国家产品原则，且计量检定证书应在检定有效期内。
3．0．3 《中华人民共和国计量法》等九条规定：县级以上人民政府计量行政部门对社会公用计量原则器具，部门和公司、事业单位使用最高计量原则器具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面列入强制检定目录工作计量器具，实行强制检定。未按照规定申请检定或者检定不合格，不得使用。实行强制检定工作计量器具目录和管理办法，由国务院制定。其她计量原则器具和工作计量器具，使用单位应当自行定期检定或者送其她计量检定机构检定，县级以上人民政府计量行政部门应当进行监督检查。
根据《计量法》规定，用于热量结算点热量表应当实行首检和周期性强制检定，不设立于热量结算点热量表和热量分摊仪表如散热器热分派计应按照产品原则，具备合格证书和型式检查证书。
3．0．4 热计量和节能改造工作应采用技术和管理手段，不能一味为了供热节能、而牺牲了室内热舒服度，甚至导致室温不达标。固然，室内温度过高是不合理，在改造中没有必要保持本来过高室温。
3．0．5 只有在水力平衡条件具备前提下，气候补偿和室内温控计量才干起到节能作用，在热源处真正体现出节能效果；这些节能技术之中，水力平衡技术是其她技术前提；同步，既有住宅室内温控改造工程量较大，对居民生活干扰也比较大，应在供热系统外网节能和建筑围护构造保温节能达标前提下开展进行。
本条文倡导在改造工程中热计量先行，是为了对于改造效果加以量化考核，避免虚假宣传等行为，勉励节能市场公平，为能源服务创造良好市场条件。同步，在关注热量计量同步，还应当关注热源耗水、耗电分项计量工作。
3．0．6 热量表选型，不可按照管道直径直接选用，应按照流量和应降选用。理论上讲，设计流量是最大流量，在供热负荷没达到设计值时流量不应达到设计流量。因而，热量测量装置在多数工作时间里在低于设计流量条件下工作，由此依照经验本条文建议按照80%设计流量选用热量表。当前热量表选型时，忽视热量表流量范畴、设计压力、设计温度等与设计工况相适应，不是依照仪表流量范畴来选取热量表，而是依照管径来选取热量表，从而导致热量表工作在高误差区。普通表达热量表流量特性指标重要有起始流量qVm（有资料称为最小流量）；最小流量qVt,即最大误差区域向最小误差区域过渡流量（有资料称为分界流量）；最大流量qVmax,额定流量或惯用流量qVc。选取热流量表，应保证其流量经常工作在qVt与qVn之间。机械式热量表流量特性。
流量传感器安装在回水管上，有助于减少仪表所处环境温度，延长电池寿命和改进仪表使用工况。曾经一度有观点提出热量表安装在供水上可以防止顾客偷水，事实上仅供水装表既不能测出偷水量，也不能挽回多少偷水损失，还令热量表工作环境变得恶劣。
本条文规定热量表存储本地供暖季供暖天数日供热量规定，是为了对供暖季运营管理水平考核和追溯。在住户和供热公司对供暖效果有争议状况下，通过热量表可以进行追溯和鉴定，这种做法在北京已有了成功案例；通过室外实测日平均温度记录和日供热量记录对照，可以考核供热公司实际运营与否按照气象变化积极调节控制本条文建议热量表具备数据远传扩展功能，也是为了监控、管理和读表以便需要。
普通状况下，为了满足仪表测量精度规定，需要有对直管段规定。有些地方安装热量表虽然提供了直管段，但是把变径段设在直管段和仪表之间，这种做法是错误。当前有些热量表安装不需要直管段也能保证测量精度，这种方式也是可行，并且对于供热系统改造工程非常有用。在仪表生产厂家没有特别阐明史状况下，热量表上游侧直管段长度不应不大于5倍管径，下游侧直管段长度不应不大于2倍管径。
在试点测试过程中浮现过这种状况，由于热量表时钟没有校准一致，致使记录解决数据时浮现误差，影响了工作，因而在此作出提示。
3．0．7 当前伪劣恒温控制阀和平衡阀在市场上占有很高比例，诸多手动阀门冒充是恒温控制阀，诸多没有测压孔和测量仪表阀门也冒充是平衡阀，这些伪劣产品既不能实现调节控制功能，又挥霍了大量能量，本条文提出目是规定对此加以严格管理。
3．0．8 当前集中供热水质问题比较突出，致使散热器腐蚀漏水和调控设备阻塞等问题屡屡浮现，迫切需要制定一种合理可行原则并加以严格贯彻，关于系统水质规定国标正在制定之中。
4 热源和热力站热计量
4．1 计 量 方 法
4．1．1 热源涉及热电厂、热电联产锅炉房和集中锅炉房；热力站涉及换热站和混水站。在热源处计量仪表分为两类，一类为贸易结算用表，用于产热方与购热方贸易结算热量计量，如热力站供应某个公共建筑并按表结算热费，此处必要采用热量表；另一类为公司管理用表，用于计算锅炉燃烧效率、记录输出能耗，结合楼栋计量计算管网损失等，此处测量装置不用作热量结算，计量精度可以放宽，例如采用孔板流量计或弯管流量计等测量流量，结合温度传感器计算热量。
4．1．2 本条文建议安装热量测量装置于一次管网回水管上，是由于高温水温差大、流量小、管径较小，可以节约计量设备投资；考虑到回水温度较低，建议热量测量装置安装在回水管路上。如果计量结算有详细规定，应按照需要选用计量位置。
4．1．3 在热源或热力站，连接电源比较以便，建议采用有断电保护市电供电。
4．1．4 在热源进行耗电量分项计量有助于分析能耗构成，寻找节能途径，选取和采用节能办法。
4．2 调节与控制
4．2．1 本条是强制性条文，为了有效地减少能源挥霍。过去，锅炉房操作人员凭经验“看天烧火”，但是效果并不较好。近年来试点实践发现，供热能耗挥霍并不是重要挥霍在寒冷期，而是在初寒、末寒期，由于没有依照气候变化调节供热量，导致能耗大量挥霍。供热量自动控制装置可以依照负荷变化自动调节供水温度和流量，实现优化运营和按需供热。
热源处应设立供热量自动控制装置，通过锅炉系统热特性辨认和工况优化程序，依照当前室外温度和前几天运营参数等，预测该时段最佳工况，实现对系统顾客侧运营指引和调节。
气候补偿器具是供热量自动控制装置一种，比较简朴和经济，重要用在热力站。它可以依照室外气候变化自动调节供热出力，从而实现按需供热，大量节能。气候补偿器还可以依照需要设成分时控制模式，如针对办公建筑，可以设定不同步间段不同室温需求，在上班时间设定正常供暖，在下班时间设定值班供暖。结合气候补偿器系统调节做法比较多，也比较灵活，监测对象除了顾客侧供水温度之外，还可以包括回水温度和代表房间室内温度，控制对象可以是热源侧电动调节阀，也可以是水泵变频器。
4．2．3 水泵变频调速控制规定是为了强调量调节重要性，以往供热系统近年来始终采用质调节方式，这种调节方式不能较好地节约水泵电能，因而，量调节正日益受到注重。同步，随着散热器恒温控制阀等室内流量控制手段应用，水泵变频调速控制成为不可或缺控制手段。水泵变频调速控制是系统动态控制重要环节，也是水泵节电重要手段。
水泵变频调速技术日前普及不久，但是水泵变频调速技术并不能解决水泵设计选型不合理问题，对水泵设计选型不能由于有了变频调速控制而予以忽视。
水泵变频调速技术日前普及不久，但是水泵变频调技术并不能解决水泵设计选型不合理问题，对水泵设计选型不能由于有了变频调速控制而予以忽视。
调送水泵性能曲线采用陡降型有助于调速节能。
当前，变频调速控制方式重要有如下三种：
1 控制热力站进出口压差恒定：该方式简便易行，但流量调节幅度相对较小，节能潜力有限。
2 控制管网最不利环路压差恒定：该方式流量调节幅度相对较大，节能效果明显；但需要在每个热力入口都设立压力传感器，随时检测、比较、控制，投资相对较高。
3 控制回水温度；这种方式响应较慢，滞后较长，节能效果相对较差。
4．2．4 本条文目是将住宅和国建等不同用热规律建筑在管网系统分开，实现独立分时分区调节控制，以节约能量。对于系统管网可以分开系统，可以在管网源头分开调节控制，对于无法分开管网系统，可以在热顾客热力入口通过调节阀分别调节。
4．2．5 过去由于热力站人工值守规定和投资成本增长限制了热力站小型化，如今随着自动化限度提高，热力站已经可以实现无人值守，同步，组装式热力站普及也使得小型站投资和占地大幅度下降，开始具备了推广普及基本。随着建筑节能设计指标不断提高，特别是在居住建筑实行三步节能之后，小型站和分级泵将成为一种重要发展方向。
本条文推荐使用小型热力站技术因素如下：
1 热力站供热面积越小，调控设备节能效果就越明显。
2 采用小型热力站之后，外网采用大温差、小流量运营模式，有助于水泵节电；这种成功案例非常多，节电效果也明显。
3 由于温差较小、流量较大，地面辐射供暖系统输配电耗比散热器系统高出很少，导致了节热不节电现状；通过采用楼宇热力站，在热源侧实现大温差供热，在建筑内实现小温差供暖，就可以大幅度减少外网输配电耗。因此在此重点强调地暖系统。其中，混水站优势更加明显。
4 采用小型热力站技术，水力平衡比较容易，特别是具备了分级泵条件。
4．2．6 地面辐射供暖系统供回水温差较小，循环少量相应较大，长距离输送能耗较高。推荐在热力入口设立混水站或组装式热互换机组，可以减少地面辐射供暖系统长距离输送能耗。
4．2．7 分级水泵技术是在混水站或热力站一次管网上应用二级泵，实现“以泵代阀”，不但比较容易消除水力失调，还可以节约诸多水泵电耗，也便于调节控制。调速多级循环水泵选取陡降型水泵有助于节能。
5 楼栋热计量
5．1 计 量 方 法
5．1．1 建筑物围护构造保温水平是决定供暖能耗重要因素，供热系统水平和运营水平也是重要因素。当前供热系统中，热源、管网对能耗所占影响比重远不不大于室内行为作用。设在居住建筑热力入口处楼栋热量表可以判断围护构造保温质量、判断管网损失和运营调节水平以及水力失调状况等，是鉴定能耗症结重要根据。
从国内建筑特点来看，建筑物耗热量是楼内所有顾客共同消耗，只有将建筑物作为贸易结算基本单位，才干敢将复杂热计量问题简朴化，精确、合理地计量整栋建筑消耗热量。在瑞典、挪威、芬兰等多数发达国家，实行就是楼栋计量面积收费办法。同步，楼栋计量结算还是户间分摊办法前提条件，是供热计量收费重要环节，是近年来国内试点研究重要成果和结论，符合原建设部等八项部委颁布《关于进一步履行热计量工作指引意见》规定。
由于入口总表为所耗热量结算表，精度及可靠性规定高，如果在每个入口设立热量表，投资相对比较高昂。为了减少计量投资，应在一栋楼设立一种热力入口，以每栋楼作为一种计量单元。对于建筑构造相近社区（组团），从减少热表投资角度，可以若干栋建筑物设立一种热力入口，以一块热表进行结算。
共用热量表做法，既是为了节约热量表投资，尚有一种考虑在其中，就是在同一社区之中，同样年代、做法建筑，由于位置不同、楼层高度不同，能耗差距也较大，例如塔楼和板楼之间差距较大，如果按照分栋计量结算话，还会浮现热费较大差别而引起纠纷。因而，可以将这些建筑合并结算，再来分摊热费。
5．1．2 公建状况不尽相似，作为热量结算终端对象，有也许一种建筑物是一种对象，也有也许一种建筑群是一种结算对象，尚有也许一种建筑物有若干结算对象，因而本条文只是推荐在建筑物或建筑群热力入口处设立结算点进行计量，详细采用什么做法应当由结算双方进行协商和比较来拟定。
5．1．3 某些地形管中环境非常恶劣，潮湿闷热甚至管路被污水浸泡，因而建议采用办法保护热量表。若安装环境恶劣，不符合热量表规定期，应加装保护箱，计算器防护级别应满足安装环境规定。有些地区将热量表计算器放在建筑物热力入口室外地平，并外加保护箱，起到防盗、防水和防冻作用。
5．1．5 普通机械式热量表表阻力较大、容易阻塞，易损件较多，检定维修工作量也较大：超声波和电磁式热量表故障较少，计量精准度高，不容易堵塞，水阻力较小。并且作为楼栋热量表不像户用热量表那样数量较多，投资大某些对总成本增长不大。
5．2 调节与控制
5．2．1 本条是强制性条文。近年来试点验证，供热系统能耗挥霍重要因素还是水力失调。水力失调导致近端顾客开窗散热、远端顾客室温偏差低导致投诉现象在国内依然严重。变流量、气候补偿、室温调控等供热系统节能技术实行，也离不开水力平衡技术。水力平衡技术推广了20近年，获得了明显效果，但还是有诸多系统依然没有做到平衡，导致了供热质量差和能源挥霍。水力平衡有助于提高管网输送效率，减少系统能耗，满足住户室温规定。
5．2．2 按照产品原则术语和体系，水力调控阀门重要有静态水力平衡阀、自力式流量控制阀和自力式压差控制阀，三种产品调控反馈对象分别是阻力、流量和压差，而不是互相取代关系。
静态水力平衡阀又叫平衡阀或平衡阀，具备开度显示、压差和流量测量、调节线性和限定开度功能，通过操作平衡阀对系统调试，可以实现设计规定水力平衡，当水泵处在设计流量或者变流量运营时，各个顾客可以按照设计规定，基本上可以按比例地得到分派流量。
静态水力平衡阀需要系统调试，没有调试平衡阀和普通截止阀没有差别。
静态水力平衡阀调试是一项比较复杂，且具备一定技术含量工作。事实上，对一种管网水力系统而言，由于工程设计和施工中存在种种不拟定因素，不也许完全达到设计规定，必要通过人工调试，辅以必要调试设备和手段，才干达到设计规定。诸多系统存在问题都是由于调试工作不到位甚至没有调试而导致。通过“自动”设备可以免除调试工作说法，事实上是一种概念混淆和对工作不负责任。
通过安装静态水力平衡阀解决水力失调是供热系统重点工作和基本工作，平衡阀与普通调节阀相比价格提高不多，且安装平衡阀可以取代一种截止阀，整体投资增长不多。因而无论规模大小，一并规定安装使用。
5．2．3 变流量系统可以大幅度节约水泵电耗，当前应用越来广泛。在变流量系统末端（热力入口）采用自力式流量控制阀（定流量阀）是不当。当系统依照气候负荷变化循环流量时，咱们规定所有末端按照设计规定分派流量，而彼此间比例维持不变，这个规定需要通过静态水力平衡阀来实现；当顾客室内恒温阀进行调节变化末端工况时，自力式流量控制阀具备定流量特性，对变化工况顾客作用相抵触；对未变化工况顾客可以起到保证流量不变作用，但是未变工况顾客流量变化不是变化工况顾客“排挤”过来，而重要是受水泵扬程变化影响，如果水泵扬程有控制，这个“排挤”影响是较小，因此对于变流量系统，不应采用自力式流量控制阀。
水力平衡调节、压差控制和流量控制目都是为了控制室温不会过高，并且还可以调低，这些功能都由末端温控装置来实现。只要保证了恒温阀（或其她温控装置）不会产生噪声，压差波动某些也没关于系，因而应通过计算压差变化幅度选取自力式压差控制阀，计算根据就是保证恒温阀阀权以及在关闭过程中压差不会产生噪声。
5．2．5 对于既有供热系统，局部进行室温调控和热计量改造工作时，由于改造增长了阻力，会导致水力失调及系统压头局限性，因而需要进行水力平衡及系统压头校核，考虑增设加压泵或者重新进行平衡调试。
6 分户热计量
6．1 一 般 规 定
6．1．1 以楼栋或者热力站为热量结算点时，该位置热量表是供热量热量结算根据，而楼内住户应理解为热量分摊，固然每户应设立相应测量装置对整栋楼耗热量进行户间分摊。当以户用热量表直接作为结算点时，则不必再度进行分摊。
6．1．2 顾客热量分摊计量办法重要有散热器分派计法、流量温度法、通断时间面积法和户用热量表法。该四种办法及户用热量表直接计量办法，各有不同特点和合用性，单一办法难以合用各种状况。分户热计量办法选取基本原则为顾客可以接受且勉励顾客积极节能，以及技术可行、经济合理、维护简便等。各种办法均有其特点、合用条件和优缺陷，没有一种办法完全合理、尽善尽美，在不同地区和条件下，不同办法适应性和接受限度也会不同，因而分户热计量办法选取，应从多方面综合考虑拟定。
分户热计量办法中散热器热分派计法及户用热量表法，在国内外用时间较长，应用面积较多，有关产品原则已出台，人们对其办法优缺陷结识也较清。其她两种办法在国内均有项目应用，也通过了原建设部组织技术鉴定，有关产品原则尚未出台，有待于进一步扩大应用规模，总结经验。需要指出是，每种办法均有其特点，有自己合用范畴和应用条件，工程应用中要因地制宜、组合考虑。四种分摊办法中有些需要专业公司统一管理和服务，这一点应在推广使用之中加以注意。
近几年供热计量技术发展不久，随着技术进步和热计量工程推广，除了本文提及办法，尚有新热计量分摊办法正在实验和试点，国家和行业也非常勉励这些技术创新，各种办法都需要工程实践检查，加以补充和完善。
如下对各种办法逐个阐述。
1 散热器热分派计法
散热器热分派计法是运用散热器分派计所测量每组散热器散热量比例关系，来对建筑总供热量进行分摊。其详细做法是，在每组散热器上安装一种散热器热分派计，通过读取热分派计读数，得出各组散热器散热量比例关系，对总热量表读数进行分摊计算，得出每个住户供热量。
该办法安装简朴，有蒸发式、电子式及电子远传式三种，在德国和丹麦大量应用。
散热器热分派计法合用于新建和改造散热器供暖系统，特别是对于既有供暖系统热计量改造比较以便、灵活性强，不必将原有垂直系统改成按户分环水平系统。该办法不合用于地面辐射供暖系统。
采用该办法前提是热分派计和散热器需要在实验室进行匹配实验，得出散热量相应数据才可应用，而国内散热器型号种类繁多，实验检测工作量较大；居民顾客还也许擅自更换散热器，给分派计检定工作带来了不利因素。该办法另一种缺陷是需要入户安装和每年抄表换表（电子远传式分派计无需入户读表，但是投资较大）；顾客与否容易作弊问题，例如遮挡散热器与否可以有效作弊，当前还存在着争议和怀疑；老旧建筑社区居民诸多安装了散热器罩，也会影响分派计安装、读表和计量效果。
2 户用热量表法
热量表重要类型有机械式热量表、电磁式热量表、超声波式热量表。机械式热量表初投资相对较低，但流量测量精度相对不高，表阻力较大、容易阻塞，易损件较多，因而对水质有一定规定。电磁式热量表、超声波式热量表初投资相对机械式热量表要高诸多，但流量测量精度高、压损小、不易堵塞，使用寿命长。
户用热量表法合用于按户分环室内供暖系统。该办法计量是系统供热量，比较直观，容易理解。使用时应考虑仪表堵塞或损坏问题，并提前制定解决方案，做到及时修理或者更换仪表，并解决缺失数据。
无论是采顾客用热量表直接计量结算还是再行分摊总热量，户表投资高或者故障率高都是重要问题。顾客热表故障重要有两个方面，一是由于水质解决不好容易堵塞，二是仪表运动部件难以满足供热系统水温高、工作时间长使用环境，当前在工程实践中，户用热量表故障率较高，这是近年来履行热计量一种重要棘手问题。同步，采顾客用热量表需要室内系统为按户分环独系统，当前普遍采用是化学管材埋地布管做法，化学管材漏水事故时有发生，并且为了将化学管材埋在地下，需要大量混凝土材料，增长了投资、减少了层高、增长了建筑承重负荷，综合成本比较高。
3 流量温度法
流量温度法是运用每个立管或分户独立系统与热力入口流量之比相对不变原理，结合现场测出流量比例和各分支三通先后温差，分摊建筑总供热量。流量比例是每个立管或分户独立系统占热力入口流量比例。
该办法非常适合既有建筑垂直单管顺流式系统热计量改造，还可用于共用立管按户分环供暖系统，也合用于新建建筑散热器供暖系统。
采用流量温度法时，应注意如下问题：
1）采用设备和部件产
