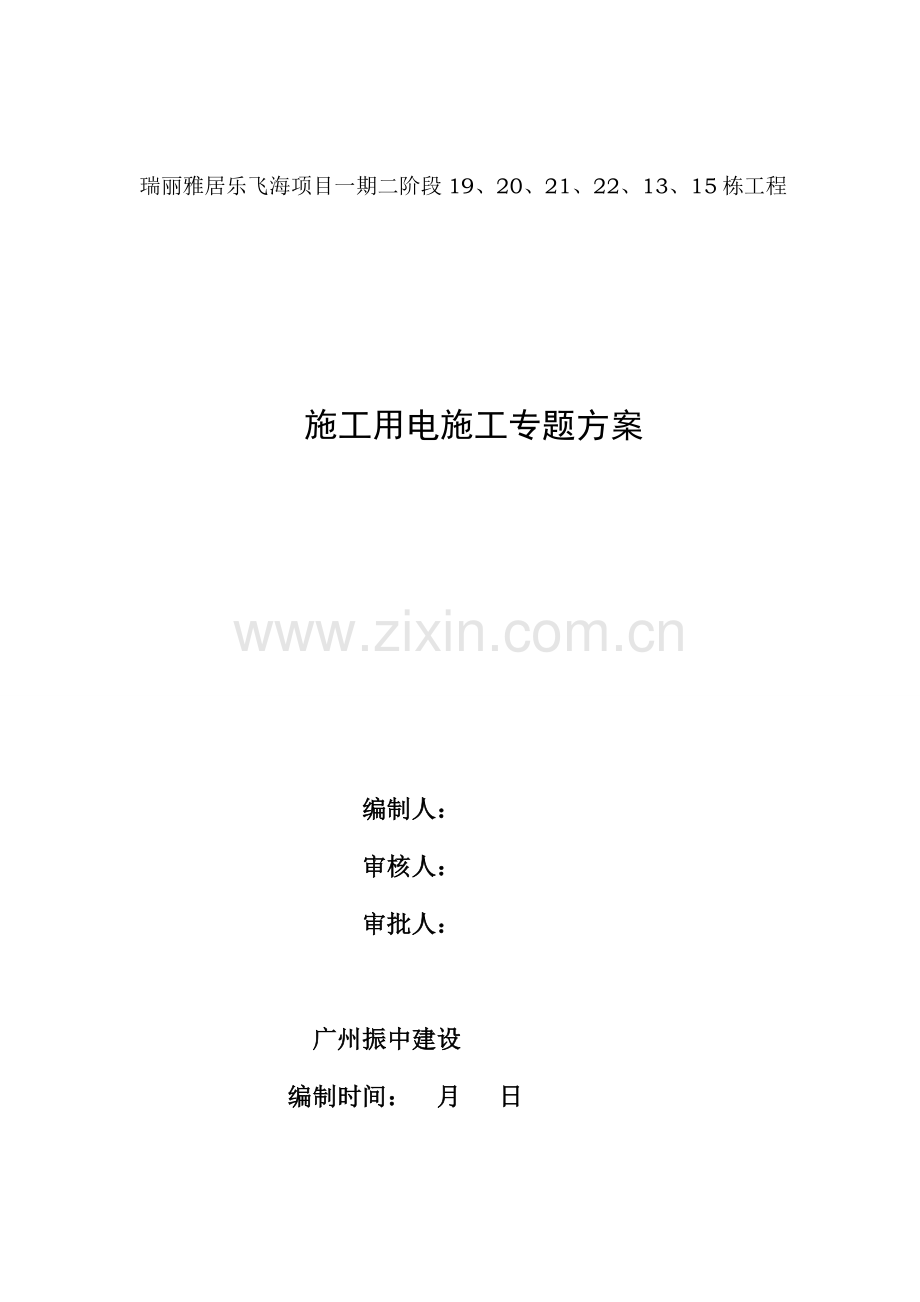

瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程

施工用电施工专题方案

编制人：
审核人：
审批人：

广州振中建设
编制时间： 月 日

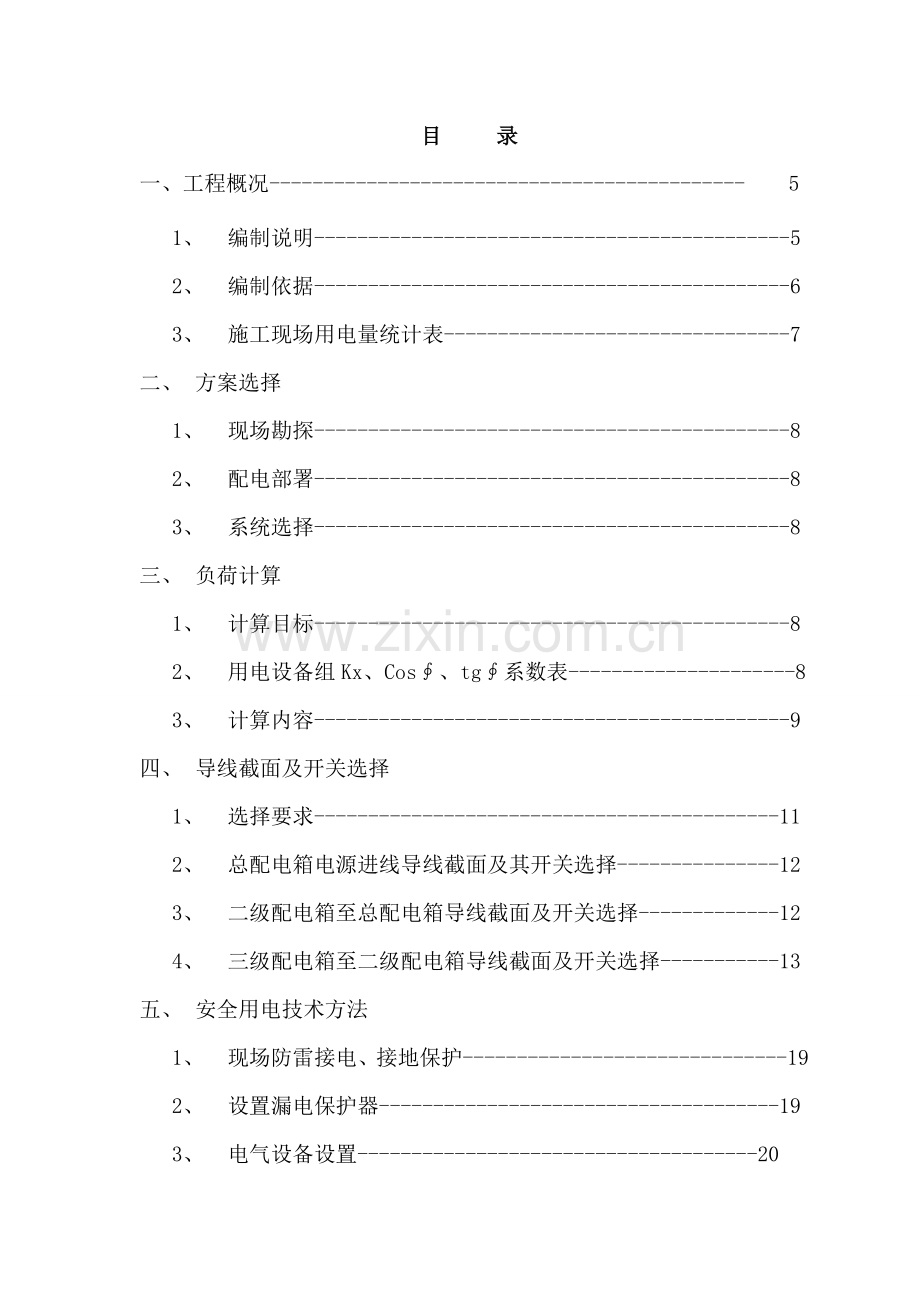

目 录
一、工程概况-------------------------------------------- 5
1、 编制说明--------------------------------------------5
2、 编制依据--------------------------------------------6
3、 施工现场用电量统计表--------------------------------7
二、 方案选择
1、 现场勘探--------------------------------------------8
2、 配电部署--------------------------------------------8
3、 系统选择--------------------------------------------8
三、 负荷计算
1、 计算目标--------------------------------------------8
2、 用电设备组Kx、Cos∮、tg∮系数表---------------------8
3、 计算内容--------------------------------------------9
四、 导线截面及开关选择
1、 选择要求-------------------------------------------11
2、 总配电箱电源进线导线截面及其开关选择---------------12
3、 二级配电箱至总配电箱导线截面及开关选择-------------12
4、 三级配电箱至二级配电箱导线截面及开关选择-----------13
五、 安全用电技术方法
1、 现场防雷接电、接地保护------------------------------19
2、 设置漏电保护器-------------------------------------19
3、 电气设备设置-------------------------------------20
4、 电气设备安装-------------------------------------21
5、 电气设备防护-------------------------------------21
6、 电气设备使用和维护-------------------------------22
7、 施工现场电缆线路---------------------------------23
8、 室内导线敷设及照明装置---------------------------23
六、 安全用电组织方法
1、 电气设备及维修人员要求-----------------------------24
2、 施工用电制度---------------------------------------25
3、 临时用电安全技术档案内容-------------------------26
七、 预防电气火灾方法
1、 施工现场发生火灾关键原因-------------------------26
2、 预防电气火灾方法---------------------------------27
八、 附图
1、TN-S保护系统图----------------------------------------29
3、临时用电总平面部署图----------------------------------31

一、工程概况
工程名称：瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程
建设单位：瑞丽雅居乐旅游置业
勘察单位：中国有色金属工业昆明勘察设计研究院
设计单位：广州市番禺城市建筑设计院
监理单位：广州市宏业金基建设监理咨询
施工单位：广州振中建设
瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程由广州振中承建。总建面：约95362㎡ 地上25层，层高3米。
建筑工程等级一级, 采取桩筏基础, 桩为长螺旋钻孔灌注桩,建筑结构形式剪刀墙, 抗震 等级为二级,抗震设防烈度8,地下室防水设计建筑分类一类, 耐火等级一级, 防水等级二级。设计使用年限50年。
一、编制依据
（1）、工程施工现场平面部署图
（2）、瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程规模及多种临时用电设备配置
（3）、《施工现场临时用电安全技术规范》JGJ46-
（4）、《建筑施工安全检验标准》JGJ59-99
（5）、《建筑施工安全检验评分标准》JGJ59-99
（6）、《建筑施工现场临时用电设计、施工和管理》
（7）、瑞丽雅居乐飞海项目一期二阶段19、20、21、22、13、15栋工程施工图纸
1、 施工现场用电量统计表
序号
设备名称
安装功率
数量
累计功率
备注
1
塔 机
31.9 KW
4台
127.6KW

2
施工电梯
30KW
6台
180KW

3
砂浆搅拌机
5 KW
4台
20 KW

4
震捣器
1.1KW
15台
16.5KW

5
圆盘踞
3 KW
12台
36 KW

6
打夯机
2 KW
6台
12 KW

7
加压泵
3.5 KW
4台
14KW

8
潜水泵
2 KW
10台
20 KW

9
电动弯管机
1.5KW
6台
9KW

10
电动套丝机
1.2KW
6台
7.2KW

11
钢筋切断机
3 KW
12台
36 KW

12
钢筋弯曲机
3 KW
12台
36 KW

13
钢筋调直机
7.5 KW
12台
90 KW

14
平板振动器
1.1 KW
12台
148 KW

15
真空吸水机
2.5 KW
6台
15 KW

16
砼抺光机
1.1KW
6台
6.6KW

17
直螺纹连接机
2KW
2台
4KW

18
木工多用机床
3KW
4台
12KW

19
台式钻床
1.5KW
2台
3KW

20
电动试压泵
1KW
12台
12KW

电动机额定总功率ΣP1=1056KW
21
对焊机
75KVA
3台
225KVA

22
直流电焊机
20KVA
6台
120KVA

23
交流电焊机
23.5KVA
10台
235KVA

24
电渣压力焊机
23.5KVA
8台
188KVA

电焊机额定总电容量ΣP2=1134 KVA

二、 方案选择
1、 现场勘探
施工单位依据建设单位提供全套施工图，对现场进行勘探。本工程所在地来安碧桂园·城市花园一期，施工范围内无上下管道，无多种埋地线路。依据现场用电总量及结合当地供电情况，从箱变临时用电引入供施工使用。本设计负责箱变总配电房至项目总箱，及二级配电箱至各关键施工机械线路及电器开关选择。
2、 配电部署
依据现场实际情况及总平面部署图要求，决定在现场设三个现场总配电房，每个配电房设两台总柜，由总配电房分别引入各栋一级配电箱，再由各栋一级配电箱引入二、三级配电箱。
3、系统选择
依据《施工现场临时用电安全技术规范》JGJ46-，本着规范安全节省标准。本工程现场供电系统方法采取TN-S系统。
三、 负荷计算
1、 计算目标：为多种电气设备及配电导线截面及开关箱合理选择，用电总量引入合理定位等提供科学依据。
2、 用电设备组Kx、Cos∮、tg∮系数表
用 电 设 备 组 名 称
Kx
Cosφ
tgφ
电动机
10台以下
10台以上
30台以上
0.7
0.6
0.5
0.68
0.65
0.65
0.08
1.17
1.17
电 焊 机
10台以下
10台以上
0.6
0.5
0.7
0.65
1.02
1.17

3、 计算内容：
总用电量按以下公式计算：
P=1.05～1.1(K1×ΣP1/COS￠+ K2×ΣP2+ K3×ΣP3+ K4×ΣP4)
式中：
P=供电设备总需要容量（KVA）
P1=电动机额定功率（KW）
P2=电焊机额定电容量（KVA）
P3=室内照明容量（KW）
P4=室外照明容量（KW）
COS￠-电动机平均功率原因，通常取0.65～0.75。
电动机额定总功率ΣP1=1056 KW。
电焊机额定总电容量ΣP2=1134 KVA(电渣焊电焊机和交流电焊机配套)。
现场室内照明容量ΣP3取动力用电20%为211 KW。
室外照明容量ΣP4=105 KW。
取：需要系数K1=0.5，需要系数K2=0.5，需要系数K3=0.8，需要系数K4=1代入计算式得：
P=1.05～1.1×(0.5×1056/0.65+0.5×1134+0.8×211+105)
=1.1×1651
=1816 KVA
经计算总用电量约为1816 KVA，甲方提供630KVA 3台箱变能满足B1区施工现场用电量要求。
四、 导线截面及开关选择
1、选择要求
① 导线应能承受最低机械强度要求，架空线须采取绝缘铜线（S≥10㎜²）或绝缘铝线（S≥16㎜²）跨越公路、电力线路档距内架空绝缘铝线最小截面S≥35㎜²，绝缘铜线S≥16㎜²。
② 导线必需能够承受负荷电流长久经过所引发温升，不能因为过热而损坏导线绝缘，负载计算电流为：
Ijs=Kx×A
③ 当供电线路很长时，线路上电压下降值就比较大，导线上电压下降值应不超出要求许可电压下降值，其导线截面为：S=Kx×㎜²
2、 总配电箱电源进线导线截面及其开关选择
因为现场总箱至配电箱距离较短，所以不考虑电压降，只按导线安全载流量选择导线截面。
按导线安全载流量选择导线截面
查表：Kx=0.5 Cosø=0.7 Pe总=829KW
Ijs==900A
依据实际情况，施工工序要求，施工现场用电设备使用为大用电量空压机和施工电梯不会同时使用，决定选择6根VV-4×120＋1×70㎜²电缆作为现场进线电缆。分别引入6台总配电箱，每台箱内选择断路器NM10-400/330断路器1个，其脱扣器整定电流值为IZ=400A; NM10-250/330断路器4个，其脱扣器整定电流值为IZ=250A。二级配电箱至总配电箱导线截面及开关选择。
1）计算电流：查表：Kx=1 Cosø=0.7
Pe=35+60+5.5+7.5+5.5+3+3+5.5+31.3+24.38+4.4+6+7.5+37+2.8+12.19+10
=260KW
Ijs===275A
选择导线截面为VV-4×95＋1×50㎜²电缆穿钢管埋地敷设
2）选择开关箱内断路器为NM10-250/330断路器，其脱扣器整定电流值为IZ=250A。
3）选择漏电保护器DZ15LE-150/4091漏电保护器2个，DZ15LE-100/4091漏电保护器3个，DZ15LE-60/4091漏电保护器3个，DZ15LE-30/4091漏电保护器2个。其漏电动作电流小于70mA额定漏电动作时间小于0.1s。
3、 一级配电箱至二级配电箱导线截面及开关选择
（1）、搅拌机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.68
Ijs=KX Pe/√3 Ue COSφ=7.5÷√3÷0.38÷0.68=16.7A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-5×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=30A;DZ15LE-30/4091漏电保护器，其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（2）、塔吊导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.7
Ijs=KX Pe/√3 Ue COSφ=31.9÷√3÷0.38÷0.7=76A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A;DZ15LE-100/4091漏电保护器，其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（3）、施工电梯导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.65
Ijs=KX Pe/√3 Ue COSφ=30÷√3÷0.38÷0.65=140A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-3×50+2×25电缆，NM10-150/330断路器，其脱扣器整定电流值为IZ=150A;DZ15LE-150/4091漏电保护器，其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（4）、电焊机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.4
Ijs=KX Pe/√3 Ue COSφ
=23.9÷√3÷0.38÷0.4
=46A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-2×16+1×10电缆，NM10-60/330断路器，其脱扣器整定电流值为IZ=60A;DZ15LE-60/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（5）、木工圆盘锯导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.7
Ijs=KX Pe/√3 Ue COSφ=5.5÷√3÷0.38÷0.7=11.9A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-5×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（6）、振捣器导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.65
Ijs=KX Pe/√3 Ue COSφ=2.2÷√3÷0.38÷0.65=5.1A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-5×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（7）、空气压缩机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.65
Ijs=KX Pe/√3 Ue COSφ=18.5÷√3÷0.38÷0.65=43.2A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择 VV-3×6+1×2.5电缆，NM10-60/330断路器，其脱扣器整定电流值为IZ=50A;DZ15LE-60/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（8）、因为施工现场用电设备集中在楼层施工平面上，所以由二级配电箱引一条电缆到施工平面，设一移动配电箱，各用电开关箱由移动配电箱取电。移动配电箱导线截面及活动箱内电气设备选择
1）计算电流
查表KX=0.6,COSφ=0.7
Ijs= KX Pe/√3 Ue COSφ=85.4A
2）选择电缆截面，查表选择VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A;DZ15LE-100/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（9）、钢筋调直机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.65
Ijs=KX Pe/√3 Ue COSφ=7.5÷√3÷0.38÷0.65=17.5A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（10）、钢筋切断机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.65
Ijs=KX Pe/√3 Ue COSφ=2.2÷√3÷0.38÷0.65=5.1A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（11）、钢筋弯曲机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.65
Ijs=KX Pe/√3 Ue COSφ=5.5÷√3÷0.38÷0.65=12.9A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（12）、加压泵导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.65
Ijs=KX Pe/√3 Ue COSφ=3÷√3÷0.38÷0.65=7A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=20A;DZ15LE-30/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（13）、对焊机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.4
Ijs=KX Pe/√3 Ue COSφ
=31.3÷√3÷0.38÷0.4
=118A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-2×35+1×16电缆，NM10-150/330断路器，其脱扣器整定电流值为IZ=150A;DZ15LE-150/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（14）、蛙式打夯机导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.68
Ijs=KX Pe/√3 Ue COSφ=2.8÷√3÷0.38÷0.68=6.3A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-4×2.5电缆，NM10-30/330断路器，其脱扣器整定电流值为IZ=30A;DZ15LE-30/4091漏电保护器，其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（15）、混凝土泵导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.68
Ijs=KX Pe/√3 Ue COSφ=100÷√3÷0.38÷0.68=223A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-4×95+1×50电缆，NM10-250/330断路器，其脱扣器整定电流值为IZ=250A;DZ15LE-250/4091漏电保护器，其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（16）、楼层用电每3层设一开关箱，用于楼层用电导线截面及开关箱内电气设备选择
1）计算电流
查表KX=0.6,COSφ=0.7
Ijs= KX Pe/√3 Ue COSφ=85.4A
2）选择电缆截面，查表选择VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A;DZ15LE-100/4091漏电保护器。其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（17）、钢筋房配电箱至二级配电箱导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.68
Ijs=KX Pe/√3 Ue COSφ=78÷√3÷0.38÷0.68=174A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-3×50+2×25电缆，NM10-150/330断路器，其脱扣器整定电流值为IZ=150A;DZ15LE-150/4091漏电保护器1个，DZ15LE-100/4091漏电保护器2个，DZ15LE-30/4091漏电保护器3个，其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（18）、移动配电箱至二级配电箱导线截面及开关箱内电气设备选择
1）计算电流
查表KX=1,COSφ=0.68
Ijs=KX Pe/√3 Ue COSφ=37÷√3÷0.38÷0.68=82A
2)选择电缆截面，依据线缆安全载流量及线缆机械强度查表选择VV-3×16+2×6电缆，NM10-100/330断路器，其脱扣器整定电流值为IZ=100A; DZ15LE-100/4091漏电保护器2个，DZ15LE-30/4091漏电保护器3个，其漏电动作电流小于30mA额定漏电动作时间小于0.1s。
（19）、开关箱至二级配电箱导线截面及开关箱内电气设备选择
同控制设备电流值及电缆选择，全部电缆采取五芯电缆。
五、 安全用电技术方法
1、现场防雷、接零接地保护
⑴、施工现场高度在20m以上脚手架，正在施工建筑物和塔式起重机等，均应装设防雷保护。
⑵、接引至电气设备工作零线和保护零线必需分开。保护零线上严禁装设开关或熔断器。
⑶、接引至移动式电动工具或手持式电动工具保护零线必需采取铜芯软线，其截面不宜小于相线1/3，且不得小于1.5㎜²。
⑷、用电设备保护地线或保护零线应并联接地，并严禁串联接地或接零。
⑸、保护地线或保护零线应采取焊接、压接、螺栓连接或其它可靠方法连接。严禁缠绕或钩挂。
⑹、Ⅰ类电气设备金属外壳及和该电气设备连接金属构架，必需采取可靠接地保护。（Ⅰ类电气设备确实定应符合现行国家标准要求）
2、设置漏电保护器
⑴、施工现场配电箱和开关箱应最少设置两级漏电保护器，而且两级漏电保护器额定动作电流和额定漏电动作时间应作合理配合，使之含有分级保护功效。
⑵、各级开关箱中必需设置漏电保护器，施工现场全部用电设备，除作保护接零外，必需在设备负荷线首端处安装漏电保护器。
⑶、漏电保护器应装设在配电箱隔离开关负荷侧和开关箱电源隔离开关负荷侧。
⑷、漏电保护器选择应符合国家标准GB6829-86《漏电电流保护器（剩下电流动作保护器）》要求，开关箱内漏电保护器其额定漏电动作电流应小于30mA，额定动作时间应小于0.1S。在潮湿和有腐蚀介质场所，漏电保护器应采取防溅型产品，其额定漏电动作电流应小于15Ma，额定漏电动作时间应小于0.1S。
3、电气设备设置
⑴、配电系统应设置总配电屏和分配电箱或设置总配电箱，实施三级配电，二级保护。
⑵、动力配电箱和照明配电箱宜分开设置。如合置同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关上侧。
⑶、开关箱应由末级分配电箱配电，开关箱应一机一闸，每台用电设备应有自己开关箱，严禁用一个开关电器直接控制两台及以上用电设备。
⑷、总配电箱应设在靠近电源地方，分配电箱应装设在用电设备或负荷相对集中地域，分配电箱和开关箱距离不得超出30m，开关箱和其控制固定式用电设备水平距离不宜超出3m 。
⑸、配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用瓦斯、烟气、蒸气、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤场所。配电箱、开关箱周围应有足够两人同时工作空间，其周围不得堆放任何有碍操作、维修物体。
⑹、配电箱、开关箱安装要端正、牢靠，移动式箱体应装设在坚固支架上。固定式配电箱、开关箱下皮和地面垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱下皮和地面距离为0.6～1.5m。配电箱采取铁板或优质绝缘材料制作，铁板厚度应大于1.5㎜。
⑺、配电箱、开关箱中导线进线口和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门外。
4、电气设备安装
⑴、配电箱内电气应首先安装在金属或非木制绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板和配电箱体应作电气连接。
⑵、配电箱、开关箱内多种电器应按要求位置紧固在安装板上，不得歪斜和松动，而且电器设备之间、设备和板四面距离应符合相关工艺标准要求。
⑶、配电箱、开关箱内工作零线应经过接线端子板连接，并应和保护零线接线端子板分设。
⑷、配电箱、开关箱内连接线应采取绝缘导线，导线型号及截面应严格实施临电图纸标示截面。多种仪表之间连接线应使用截面大于2.5㎜²。
⑸、多种箱体金属构架、金属箱体，金属电器安装板和箱内电器正常不带电金属底座、外壳等必需作保护接零，保护零线应经过接线子板连接。
⑹、配电箱后面排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入导线应留出合适余度，方便检修。
⑺、导线剥削处不应伤线芯过长，导线压头应牢靠可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必需穿孔用顶丝压接时，多股线应搪锡后再压接，不得降低导线股数。
5、电气设备防护
⑴、在建工程不得在高、低压线路下方施工，高低压线路下方不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物。
⑵、施工时多种器具外侧边缘和外电架空线路边线之间必需保持安全操作距离。当外电架空线路电压为1～10KV时，其最小安全操作距离为6m。
⑶、施工现场机动车道和外电架空线路交叉时，架空线路最低点和路面最小垂直距离应符合以下要求：外电线路电压为1KV以下时，最小垂直距离为6m。
⑷、对于达不到最小安全距离时，施工现场必需采取保护方法，能够增设屏障、遮栏、围栏或保护网，并要悬挂醒目标警告标示牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。
⑸、对于既不能达成最小安全距离，又无法搭设防护方法施工现场，必需和相关部门协商，采取停电、迁移外电线或改变工程位置等方法，不然不得施工。
6、电气设备使用和维护
⑴、施工现场全部配电箱天天电工进行日常检验、维修。检验、维修人员必需是专业电工。工作时必需戴好绝缘用具，必需使用电工绝缘工具。项目部每半月组织一次检验。
⑵、检验、维修配电箱、开关箱时，必需将其前一级对应电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
⑶、配电箱内盘面上应标明各回路名称、用途，同时要作出分路标识。
⑷、总分配电箱门应配锁，配电箱和开关箱应指定专员负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。
⑸、多种电气箱内不许可放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。
⑹、配电箱、开关箱进线口和出线口宜设在箱下面或侧面，电源引出线应穿管并设防水弯头。
⑺、配电箱、开关箱内导线应绝缘良好、排列整齐、固定牢靠，导线端头应采取螺栓连接或压接。
⑻、照明、动力合一配电箱应分别装设开关。
⑼、配电箱、开关箱内安装接触器、开关等电气设备，应动作灵活，接触良好可靠，触头没有严重烧蚀现象。
⑽、熔断器容体更换时，严禁用不符合原规格熔体或金属线替换熔丝。
⑾、熔体熔断后，必需查明原因并排除故障后方可更换；装好保护罩后方可送电。
⑿、插销和插座必需配套使用。Ⅰ类电气设备应选择可接保护线三孔插座，其保护端子应和保护地线或保护零线连接。
7、施工现场电缆线路
⑴、本工程电缆线路敷设方法采取直接埋地敷设。其电缆在室外直接埋地敷设深度不宜小于0.2～0.7m，穿过ø48×3.5钢管，作过道及埋设保护，并应在钢管上下各均匀铺设大于100㎜厚碎石，然后回填土方。
⑵、在进入小区单元幢号楼时，电缆必需采取埋地引入。电缆垂直敷设位置应充足利用在建工程竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设沿墙固定，最大弧垂距地不得小于1.8m。
8、室内导线敷设及照明装置
⑴、室内配线必需采取绝缘铜线或绝缘铝线，采取瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5m。
⑵、室内配线所用导线截面应按图纸要求施工，但铝线截面最小不得小于2.5㎜²，铜线最小截面不得小于1.5㎜²。
⑶、金属外壳灯具，外壳必需作保护接零。所用配件均应使用镀锌件。
⑷、室外灯具距地面不得小于3m。室内灯具不得低于2.4m。插座接线时应符合规范要求。
⑸、螺口灯头及接线应符合下列要求：
①、 相线接在和中心触头相连一端，零线接在螺纹口相连一端。
②、灯头绝缘外壳不得有损伤和漏电。
⑹、多种用电设备、灯具相线必需经开关控制，不得将相线直接引入灯具。
⑺、暂设内照明灯具应优先选择拉线开关。拉线开关距地面高度为2～3m，和门口水平距离为0.1～0.2m，拉线出口应向下。
⑻、严禁将插座和搬把开关靠近装设。
六、 安全用电组织方法
1、电气设备及维修人员要求
①施工现场内临时用电施工和维修必需由经过培训后取得上岗证书专业电工完成,电工等级应同工程难易程度和技术复杂性相适应,初级电工不许可进行中、高级电工作业.
②各类用电人员应做到:
a、掌握安全用电基础知识和所用设备性能；
b、使用设备前必需按要求穿戴和配置好对应劳动防护用具;并检验电气装置和保护设施是否完好。严禁设备带“病”运转；
c、停用设备必需拉闸停电，锁好开关箱；
d、负责保护所用负荷线、保护零线和开关箱。发觉问题，立即汇报处理；
e、搬迁或移动用电设备，必需经电工切断电源并做妥善处理后进行。
2、施工用电制度
①、建立临时用电施工组织设计和安全用电技术方法编制、审批制度及安全用电岗位责任制，明确技术责任人、安全责任人、电工班长人员职责，技术责任人为徐根铜，安全责任人为徐修平，电工班长为罗桂忠，其职责见安全台帐《目标管理》职责分解表。
②、建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全技术方法总体意图、技术内容和注意事项，并应在技术交底文字资料上推行交底人和被交底人签字手续，注明交底日期。技术责任人向安全员、电工班长等交底施工用电技术难题，安全员向电工班长及电工人员交底施工用电安全交底。
③、建立安全检测制度。从临时用电工程开工开始，定时对临时用电工进行检测，关键内容是：接地电阻值，电器设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测统计。项目部每半个月由项目经理组织相关人员进行一次检验。
④、建立电气维修制度。加强日常和定时维修工作，立即发觉和消除隐患，并建立维修工作统计，记载维修时间、地点、设备、内容、技术方法、处理结果、维修人员、验收人员等。其责任人员为邓路。
⑤、建立工程拆除制度。建筑工程完工后，临时用电工程拆除应有统一组织和指挥，并须要求拆除时间、人员、程序、方法、注意事项和防护方法等。拆除责任人为 。
⑥、建立安全检验和评定制度。施工管理部门和企业要根据JGJ59-88《建筑施工安全检验评分标准》定时对现场用电安全情况进行检验评定。
⑦、建立安全用电责任制，对临时用电工程各部位操作、监护、维修分片、分块、分机落实到人，并辅以必需奖惩。标准上各栋号施工用电由栋号派专业电工进行检修，项目部电工负责巡视、检验，安全员加强安全用电监督。
⑧、建立安全教育和培训制度。定时对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必需持有劳动部门核发上岗证书，严禁无证上岗。
3、临时用电安全技术档案内容
临时用电技术档案由施工用电制度内容派生出来，并结合依据重庆市建管总站及JGJ59-99标准内容要求建立并完善，其内容由安全员负责搜集、整理。
七、预防电气火灾方法
1、施工现场发生火灾关键原因
①、电气线途经负荷引发火灾。线路上电气设备长时间超负荷使用，使用电流超出了导线安全载流量。这时假如保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。
②、线路短路引发火灾。因导线安全间距不够，绝缘等级不够，年久老化、破损等或人为操作不慎等原因造成线路短路，强大短路电流很快转换成热能，使导线严重发烧，温度急剧升高，造成导线熔化，绝缘层燃烧，引发火灾。
③、接触电阻过大引发火灾。导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，伴随时间增加引发局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，造成过热引发火灾。
④、变压器、电动机等设备运行故障引发火灾。变压器长久过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引发过热，变压器绝缘油老化、击穿、发烧等引发火灾或爆炸。
⑤、电热设备、照明灯具使用不妥引发火灾。电炉等电热设备表面温度过高，如使用不妥会引发火灾；大功率照明灯具等和易燃物距离过近引发火灾。
⑥、电弧点火花等引发火灾。电焊机、点焊机使用时电气弧光、火花会引燃周围物体，引发火灾。
施工现场因为电气引发得火灾原因决不只以上几点，还有很多，这就要求用点人员和现场管理人员认真实施操作规程，加强检验，能够说是能够预防。
2、预防电气火灾方法
⑴、依据电气设备用电量正确选择导线截面，从理论上杜绝线途经负荷使用。认真选择保护装置，当线路上出现长久过负荷时，能在要求时间内动作保护线路。
⑵、导线架空敷设时其安全间距必需满足规范要求，当配电线路采取熔断器做短路时，熔体额定电流一定要小于电缆或穿管绝缘导线许可载流量2.5倍，或明敷绝缘导线许可载流量1.5倍。常常教育用电人员正确实施安全操作规程，避免作业不妥造成火灾。
⑶、电器操作人员要认真实施规范，正确连接导线，接线柱要压牢、压实。多种开关触头要压接牢靠。铜铝连接时要有过渡端子，多股导线要用端子或搪锡后再和设备安装，以防加大电阻引发火灾。
⑷、配电室耐火等级要大于三级，室内配置砂箱和绝缘灭火器。现场中电动机严禁超载使用，电机周围无易燃物，发觉问题立即处理，确保设备正常运转。
⑸、施工现场内严禁使用电炉子。使用碘钨灯时，灯和易燃物间距要大于30㎝，室内不准使用功率超出100W灯泡，严禁使用床头灯。
⑹、使用焊机要实施用火证制度，并有些人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好地方。
⑺、施工现场高大设备和有可能产生静电电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引发火灾。
⑻、存放易燃物体、易燃物仓库内照明装置一定要采取防爆型设备，导线敷设、灯具安装和设备连接均应满足相关规范要求。
⑼、配电箱、开关箱内严禁存放杂物及易燃物体，并派专员定时清扫。
⑽、施工现场应建立防火检验制度，强化电气防火领导体制，建立电气防火队伍。
⑾、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
a、快速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄工具。当火场离开开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并预防电源线掉在地上造成短路使人员触电。
b、当电源线因其它原因不能立即切断时，首先派人去供电端拉闸，其次灭火时，人体各部位和带电体应保持一定充足距离，必需穿戴绝缘用具。
c、扑灭电气火灾时要用绝缘性能好灭火剂如干粉灭火机、二氧化碳灭火器或干燥砂子。严禁
