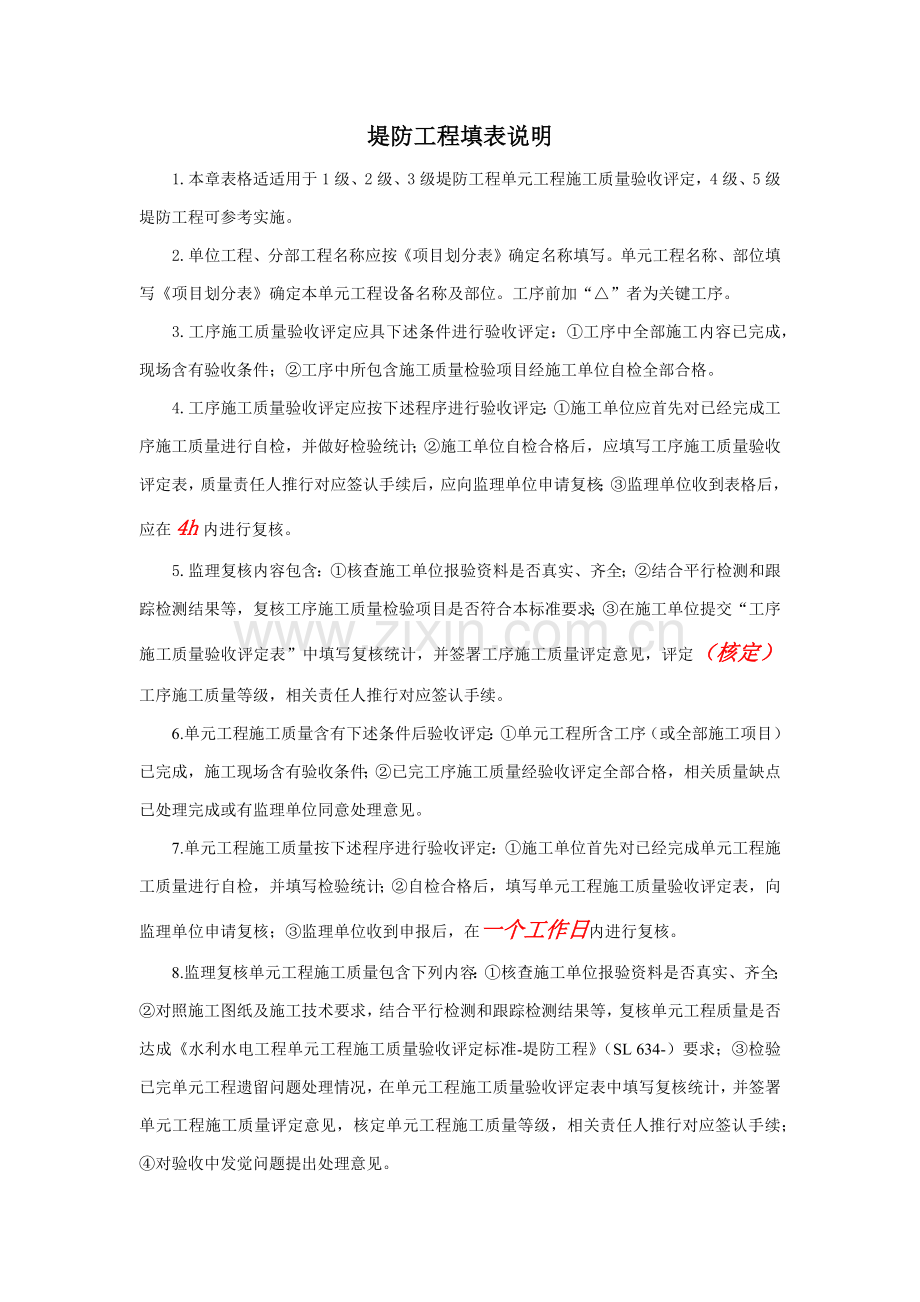

堤防工程填表说明
1.本章表格适适用于1级、2级、3级堤防工程单元工程施工质量验收评定，4级、5级堤防工程可参考实施。
2.单位工程、分部工程名称应按《项目划分表》确定名称填写。单元工程名称、部位填写《项目划分表》确定本单元工程设备名称及部位。工序前加“△”者为关键工序。
3.工序施工质量验收评定应具下述条件进行验收评定：①工序中全部施工内容已完成，现场含有验收条件；②工序中所包含施工质量检验项目经施工单位自检全部合格。
4.工序施工质量验收评定应按下述程序进行验收评定：①施工单位应首先对已经完成工序施工质量进行自检，并做好检验统计；②施工单位自检合格后，应填写工序施工质量验收评定表，质量责任人推行对应签认手续后，应向监理单位申请复核；③监理单位收到表格后，应在4h内进行复核。
5.监理复核内容包含：①核查施工单位报验资料是否真实、齐全；②结合平行检测和跟踪检测结果等，复核工序施工质量检验项目是否符合本标准要求；③在施工单位提交“工序施工质量验收评定表”中填写复核统计，并签署工序施工质量评定意见，评定（核定）工序施工质量等级，相关责任人推行对应签认手续。
6.单元工程施工质量含有下述条件后验收评定：①单元工程所含工序（或全部施工项目）已完成，施工现场含有验收条件；②已完工序施工质量经验收评定全部合格，相关质量缺点已处理完成或有监理单位同意处理意见。
7.单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成单元工程施工质量进行自检，并填写检验统计；②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核；③监理单位收到申报后，在一个工作日内进行复核。
8.监理复核单元工程施工质量包含下列内容：①核查施工单位报验资料是否真实、齐全；②对照施工图纸及施工技术要求，结合平行检测和跟踪检测结果等，复核单元工程质量是否达成《水利水电工程单元工程施工质量验收评定标准-堤防工程》（SL 634-）要求；③检验已完单元工程遗留问题处理情况，在单元工程施工质量验收评定表中填写复核统计，并签署单元工程施工质量评定意见，核定单元工程施工质量等级，相关责任人推行对应签认手续；④对验收中发觉问题提出处理意见。

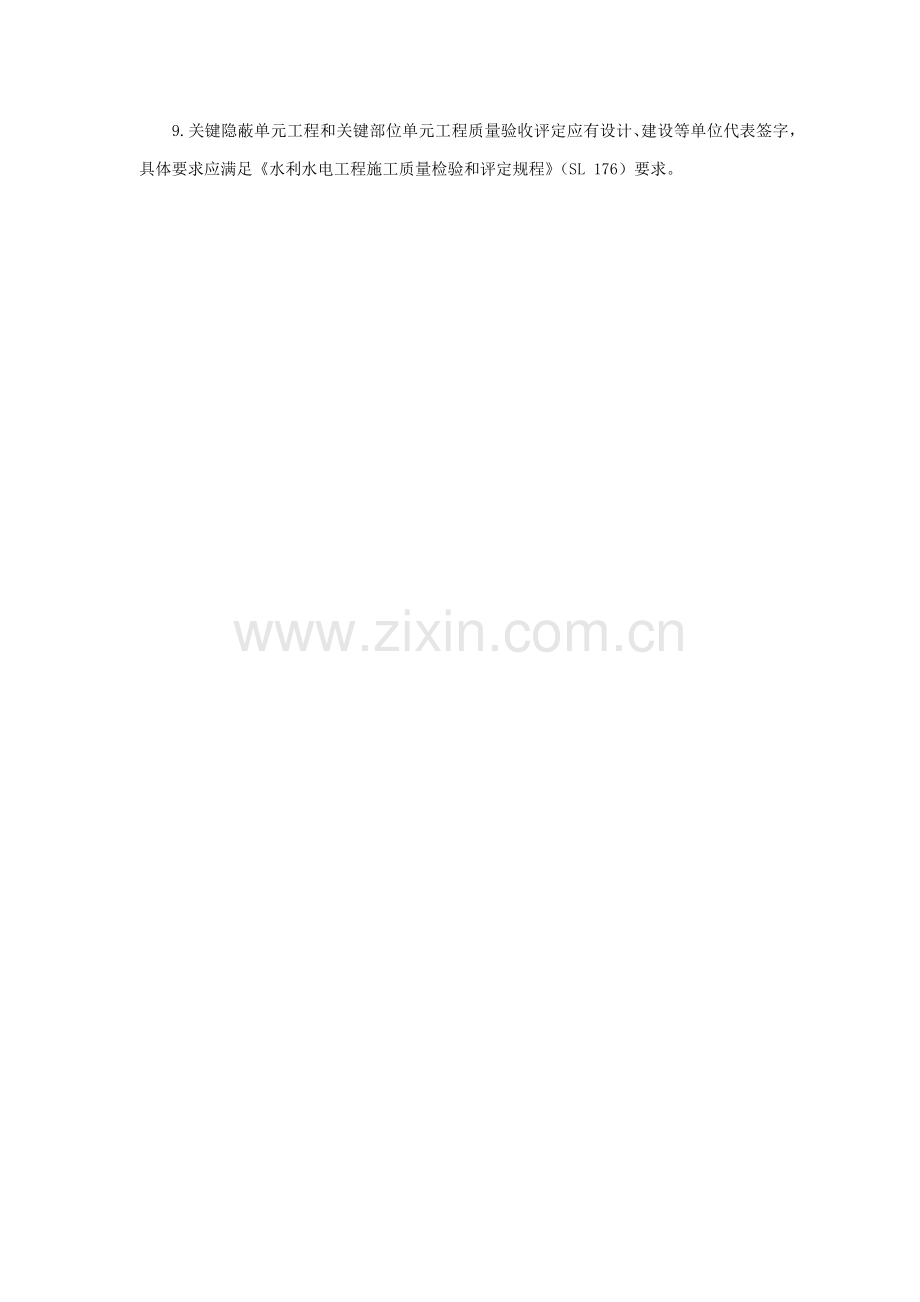

9.关键隐蔽单元工程和关键部位单元工程质量验收评定应有设计、建设等单位代表签字，具体要求应满足《水利水电工程施工质量检验和评定规程》（SL 176）要求。

表4.1 堤基清理单元工程
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单元工程划分：堤基清理宜沿堤轴线方向将施工段长100m～500 m划分为一个单元工程。
2.单元工程量填写堤基清基工程量（m2或m3）。
3.堤基内坑、槽、沟、穴等回填土料土质及压实指标应符合设计和下列要求：
土料碾压筑堤单元工程施工前，应在料场采集代表性土样复核上堤土料土质，确定压实控制指标，并符合下列要求：
（1）上堤土料颗粒组成、液限、塑限和塑性指数等指标应符合设计要求。
（2）上堤土料为黏性土或少黏性土，应经过轻型击实试验，确定其最大干密度和最优含水率。
（3）上堤土料为无黏性土，应经过相对密度试验，确定其最大干密度和最小干密度。
（4）当上堤土料土质发生改变或填筑量达成3万m3及以上时，应重新进行上述试验，并立即调整对应控制指标。
4.堤基清理单元工程宜分为基面清理和基面平整压实2个工序，其中基面平整压实工序为关键工序。用△标注。本表是在表4.1.1及表4.1.2工序施工质量验收评定合格基础上进行。
5.单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定检验资料。
（2）监理单位应提交对单元工程施工质量平行检测资料。
6.单元工程质量标准：
（1）合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 634-要求。
（2）优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达成50 %及以上，且关键工序应达成优良等级；各项报验资料应符合SL 634-要求。
工程
表4.1 堤基清理单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
工序名称（或编号）
工序质量验收评定等级
1
基面清理

2
△基面平整压实

施工单位
自评意见

各工序施工质量全部合格，其中优良工序占 %，关键工序达成 等级。各项报验资料 SL 634-要求。

单元工程质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见

经抽检并查验相关检验汇报和检验资料，各工序施工质量全部合格，其中优良工序占
%，且关键工序达成 等级。各项报验资料 SL 634-要求。

单元工程质量等级评定为： 。

（签字，加盖公章） 年 月 日
注：本表所填“单元工程量”不作为施工单位工程量结算计量依据。
表4.1.1基面清理工序
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单位工程、分部工程、单元工程名称及部位填写应和表4.1相同。
2.堤基内坑、槽、沟、穴等处理按设计要求清理后回填、压实，并符合下列要求：
（1）上堤土料为黏性土或少黏性土时应以压实度来控制压实质量；上堤土料为无黏性土时应以相对密度来控制压实质量。
（2）堤坡和堤顶填筑（包边盖顶），应按表D-1中老堤加高培厚要求控制压实质量。
（3）不合格样压实度或相对密度不应低于设计值96％，且不合格样不应集中分布。
（4）合格工序压实度或相对密度等压实指标合格率应符合表D-1要求；优良工序压实指标合格率应超出表D-1要求数值5个百分点或以上。
表D-1 土料填筑压实度或相对密度合格标准
序号
上堤土料
堤防等级
压实度
相对
密度
压实度或相对密度合格率(%)
新筑堤
老堤加高培厚
防渗体
1
黏性土
1级
≥94
—
≥85
≥85
≥90
2级和高度超出6m3级堤防
≥92
—
≥85
≥85
≥90
3级以下及低于6m3级堤防
≥90
—
≥80
≥80
≥85
2
少黏性土
1级
≥94
—
≥90
≥85
—
2级和高度超出6m3级堤防
≥92
—
≥90
≥85
—
3级以下及低于6m3级堤防
≥90
—
≥85
≥80
—
3
无黏性土
1级
—
≥0.65
≥85
≥85
—
2级和高度超出6m3级堤防
—
≥0.65
≥85
≥85
—
3级以下及低于6m3级堤防
—
≥0.60
≥80
≥80
—
3.各检验项目标检验方法及检验数量按表D-2要求实施。
表D-2 基面清理
检验项目
检验方法
检验数量
表层清理
观察
全方面
堤基内坑、槽、沟、穴等处理
土工试验
每处、每层、每层超出400㎡时每400㎡取样1个
结合部处理
观察
全方面
清理范围
量测
按施工段堤轴线长20～50m量测1次
4. 工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检统计、施工队复检统计、施工单位专职质检员终检统计，工序中各施工质量检验项目标检验资料。
（2）监理单位对工序中施工质量检验项目标平行检测资料。
5.工序质量要求
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有70 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合标准SL634要求。
2）通常项目，逐项应有90 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
工程
表4.1.1 基面清理工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、编号

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量要求
检验统计
合格数
合格率
主控项目
1
表层清理
堤基表层淤泥、腐殖土、泥炭土、草皮、树根、建筑垃圾等应清理洁净

2
堤基内坑、槽、沟、穴等处理
按设计要求清理后回填、压实，并符合土料碾压筑堤要求（表D-1）

3
结合部处理
清除结合部表面杂物，并将结合部挖成台阶状

通常项目
1
清理范围
基面清理包含堤身、戗台、铺盖、盖重、堤岸防护工程基面，其边界应在设计边线外0.3 ~0.5m。老堤加高培厚清理尚应包含堤坡及堤顶等

施工单位
自评意见

主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见
经复核，主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日

表4.1.2基面平整压实工序
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单位工程、分部工程、单元工程名称及部位填写要和表4.1相同。
2.堤基压实质量控制指标应符合下列要求：
（1）堤基为黏性土或少黏性土时应以压实度来控制压实质量；堤基为无黏性土时应以相对密度来控制压实质量。
（2）堤坡和堤顶填筑（包边盖顶），应按表D-1中老堤加高培厚要求控制压实质量。
（3）不合格样压实度或相对密度不应低于设计值96％，且不合格样不应集中分布。
（4）合格工序压实度或相对密度等压实指标合格率应符合表D-1要求；优良工序压实指标合格率应超出表D-1要求数值5个百分点或以上。
3.各检验项目标检验方法及检验数量按表D-3要求实施。
表D-3 基面平整压实
检验项目
检验方法
检验数量
堤基表面压实
土工试验
每400～800㎡取样1个
基面平整
观察
全方面
4. 工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检统计、施工队复检统计、施工单位专职质检员终检统计，工序中各施工质量检验项目标检验资料。
（2）监理单位对工序中施工质量检验项目标平行检测资料。
5.工序质量要求
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有70 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有90 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
工程
表4.1.2 基面平整压实工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、编号

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量要求
检验统计
合格数
合格率
主控项目
1
堤基表面压实
堤基清理后应按堤身填筑要求压实，无松土、无弹簧土等，并符合土料碾压筑堤要求（表D-1）

通常项目
1
基面平整
基面应无显著凹凸

施工单位
自评意见

主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见
经复核，主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
表4.2土料碾压筑堤单元工程
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单元工程划分：土料碾压筑堤单元工程宜按施工层、段来划分。新堤填筑宜按堤轴线施工段长100～500m划分为一个单元工程；老堤加高培厚宜按填筑工程量500～m3划分为一个单元工程。
2.单元工程量填写土料填筑量（m3）。
3.土料碾压筑堤单元工程宜分为土料摊铺和土料碾压2个工序，其中土料碾压工序为关键工序，用△标注。本表是在表4.2.1及表4.2.2工序施工质量验收评定合格基础上进行。
4.土料碾压筑堤单元工程施工前，应在料场采集代表性土样复核上堤土料土质，确定压实控制指标，并符合下列要求：
（1）上堤土料颗粒组成、液限、塑限和塑性指数等指标应符合设计要求。
（2）上堤土料为黏性土或少黏性土，应经过轻型击实试验，确定其最大干密度和最优含水率。
（3）上堤土料为无黏性土，应经过相对密度试验，确定其最大干密度和最小干密度。
（4） 当上堤土料土质发生改变或填筑量达成3万m3及以上时，应重新进行上述试验，并立即调整对应控制指标。
5. 单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定检验资料，各项实体检验项目标检验统计资料。
（2）监理单位应提交对单元工程施工质量平行检测资料。
6.单元工程质量要求
（1）合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 634-要求。
（2）优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达成50 %及以上，且关键工序应达成优良等级；各项报验资料应符合SL 634-要求。
工程
表4.2 土料碾压筑堤单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
工序名称（或编号）
工序质量验收评定等级
1
土料摊铺

2
△土料碾压

施工单位
自评意见

各工序施工质量全部合格，其中优良工序占 %，且关键工序达成 等级。各项报验资料 SL 634-要求。

单元工程质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见

经抽检并查验相关检验汇报和检验资料，各工序施工质量全部合格，其中优良工序占 %，且关键工序达成 等级。各项报验资料 SL 634-要求。

单元工程质量等级评定为： 。

（签字，加盖公章） 年 月 日
注：本表所填“单元工程量”不作为施工单位工程量结算计量依据。
表4.2.1土料摊铺工序
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单位工程、分部工程、单元工程名称及部位填写要和表4.2相同。
2.各检验项目标检验方法及检验数量按表D-4要求实施。
表D-4 土料摊铺
检验项目
检验方法
检验数量
土块直径
观察、量测
全数
铺土厚度
量测
按作业面积每100～200m2检测1个点
作业面分段长度
全数
铺填边线超宽值
按堤轴线方向每20～50m检测1个点
按堤轴线方向每20～30m或按填筑面积每100～400m2检测1个点
3.铺料厚度和土块直径限制尺寸，宜经过碾压试验确定，在缺乏试验资料时，可参考表D-5。
表D-5 铺料厚度和土块限制直径
压实功效类型
压实机具种类
铺料厚度
/cm
土块限制直径/cm
轻型
人工夯、机械夯
15～20
≤5
5～10t平碾
20～25
≤8
中型
12～15t平碾、斗容2.5 m3铲运机、5～8t振动碾
25～30
≤10
重型
斗容大于7m3铲运机、10～16t振动碾、加载气胎碾
30～50
≤15
4. 工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检统计、施工队复检统计、施工单位专职质检员终检统计，工序中各施工质量检验项目标检验资料。
（2）监理单位对工序中施工质量检验项目标平行检测资料。
5.工序质量要求
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有70 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有90 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
工程
表4.2.1 土料摊铺工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、编号

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量要求
检验统计
合格数
合格率
主控项目
1
土块直径
符合“铺料厚度和土块限制直径”要求（表D-5）

2
铺土厚度
符合碾压试验或表“铺料厚度和土块限制直径”要求，许可偏差为：－5.0～0 cm（表D-5）

通常项目
1
作业面分段长度
人工作业大于50m；机械作业大于100m

2
铺填边线超宽值
人工铺料大于10cm;机械铺料大于30cm

防渗体: 0～10cm

包边盖顶：0～10cm

施工单位
自评意见
主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见
经复核，主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
表4.2.2土料碾压工序
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单位工程、分部工程、单元工程名称及部位填写要和表4.2相同。
2.各检验项目标检验方法及检验数量按表D-6要求实施。
表D-6 土料碾压
检验项目
检验方法
检验数量
压实度或相对密度
土工试验
每填筑100～200m3取样一个，堤防加固按堤轴线方向每20～50m取样一个
搭接碾压宽度
观察、量测
全数
碾压作业程序
检验
每台班2～3次
3. 铺土厚度、压实遍数、含水率等压实参数宜经过碾压试验确定。土料碾压筑堤压实质量控制指标应符合下列要求：
（1）上堤土料为黏性土或少黏性土时应以压实度来控制压实质量；上堤土料为无黏性土时应以相对密度来控制压实质量。
（2）堤坡和堤顶填筑（包边盖顶），应按表D-1中老堤加高培厚要求控制压实质量。
（3）不合格样压实度或相对密度不应低于设计值96％，且不合格样不应集中分布。
（4）合格工序压实度或相对密度等压实指标合格率应符合表D-1要求；优良工序压实指标合格率应超出表D-1要求数值5个百分点或以上。
4. 工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检统计、施工队复检统计、施工单位专职质检员终检统计，工序中各施工质量检验项目标检验资料。
（2）监理单位对工序中施工质量检验项目标平行检测资料。
5.工序质量要求
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有70 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有90 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
工程
表4.2.2 土料碾压工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、编号

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量要求
检验（测）统计
合格数
合格率
主控项目
1
压实度或相对密度
应符合设计要求和本说明中“土料填筑压实度或相对密度合格标准”要求（表D-1）

通常项目
1
搭接碾压宽度
平行堤轴线方向大于0.5m；垂直堤轴线方向大于1.5m

2
碾压作业程序
应符合《堤防工程施工规范》（SL 260）要求

施工单位
自评意见

主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见

经复核，主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
表4.4堤身和建筑物结合部填筑单元工程
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单元工程划分：堤身和建筑物结合部填筑单元工程划分宜按填筑工程量相近标准，可将5个以下填筑层划分为一个单元工程。
2.单元工程量填写土方填筑量（m3）
3.堤身和建筑物结合部填筑单元工程宜分为建筑物表面涂浆和结合部填筑2个工序，其中结合部填筑工序为关键工序，用△标注。本表是在表4.4.1及表4.4.2工序施工质量验收评定合格基础上进行。
4.堤身和建筑物结合部填筑单元工程施工前，应采集代表性土样复核填筑土料土质、确定压实指标，并符合下列要求：
（1）上堤土料颗粒组成、液限、塑限和塑性指数等指标应符合设计要求。
（2）上堤土料为黏性土或少黏性土，应经过轻型击实试验，确定其最大干密度和最优含水率。
（3）上堤土料为无黏性土，应经过相对密度试验，确定其最大干密度和最小干密度。
（4）当上堤土料土质发生改变或填筑量达成3万m3及以上时，应重新进行上述试验，并立即调整对应控制指标。
5. 本单元工程施工质量验收评定应提交下列资料：
（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定检验资料，各项实体检验项目标检验统计资料。
（2）监理单位应提交对单元工程施工质量平行检测资料。
6.单元工程质量标准：
（1）合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 634-要求。
（2）优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达成50 %及以上，且关键工序应达成优良等级；各项报验资料应符合SL 634-要求。
工程
表4.4 堤身和建筑物结合部填筑单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

施工日期
年 月 日～ 年 月 日
项次
工序名称（或编号）
工序质量验收评定等级
1
建筑物表面涂浆

2
△结合部填筑

施工单位
自评意见

各工序施工质量全部合格，其中优良工序占 %，且关键工序达成 等级。各项报验资料 SL 634-要求。

单元工程质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见

经抽检并查验相关检验汇报和检验资料，各工序施工质量全部合格，其中优良工序占
%，且关键工序达成 等级。各项报验资料 SL 634-要求。

单元工程质量等级评定为： 。

（签字，加盖公章） 年 月 日
注：本表所填“单元工程量”不作为施工单位工程量结算计量依据。

表4.4.1建筑物表面涂浆工序
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单位工程、分部工程、单元工程名称及部位填写要和表4.4相同。
2.各检验项目标检验方法及检验数量按表D-9要求实施。
表D-9 建筑物表面涂浆
检验项目
检验方法
检验数量
制浆土料
土工试验
每料源取样1个（组）
建筑物表面清理
观察
全数
涂层泥浆浓度
试验
每班测1次
涂浆操作
观察
全数
涂层厚度
观察
3.工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检统计、施工队复检统计、施工单位专职质检员终检统计，工序中各施工质量检验项目标检验资料。
（2）监理单位对工序中施工质量检验项目标平行检测资料。
4.工序质量要求
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有70 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有90 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
工程
表4.4.1 建筑物表面涂浆工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、编号

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量要求
检验统计
合格数
合格率
主控项目
1
制浆土料
应符合设计要求；塑性指数Ip＞17

通常项目
1
建筑物表面清理
清除建筑物表面乳皮、粉尘及附着杂物

2
涂层泥浆浓度
水土重量比为：1：2.5～1：3.0

3
涂浆操作
建筑物表面洒水，涂浆高度和铺土厚度一致，且保持涂浆层湿润

4
涂层厚度
3～5mm

施工单位
自评意见

主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见

经复核，主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为： 。
（签字，加盖公章） 年 月 日
表4.4.2结合部填筑工序
施工质量验收评定表填表要求

填表时必需遵守“填表基础要求”，并应符合下列要求：
1.单位工程、分部工程、单元工程名称及部位填写要和表4.4相同。
2.土料碾压筑堤压实质量控制指标应符合下列要求：
（1）上堤土料为黏性土或少黏性土时应以压实度来控制压实质量；上堤土料为无黏性土时应以相对密度来控制压实质量。
（2）堤坡和堤顶填筑（包边盖顶），应按表D-1中老堤加高培厚要求控制压实质量。
（3）不合格样压实度或相对密度不应低于设计值96％，且不合格样不应集中分布。
（4）合格工序压实度或相对密度等压实指标合格率应符合表D-1要求；优良工序压实指标合格率应超出表D-1要求数值5个百分点或以上。
3.各检验项目标检验方法及检验数量按表D-10要求实施。
表D-10 结合部填筑
检验项目
检验方法
检验数量
土块直径
观察
全数
铺土厚度
量测
每层测1个点
土料填筑压实度
试验
每层最少取样1个
铺填边线超宽值
量测
每层测1个点
4.工序施工质量验收评定应提交下列资料：
（1）施工单位各班（组）初检统计、施工队复检统计、施工单位专职质检员终检统计，工序中各施工质量检验项目标检验资料。
（2）监理单位对工序中施工质量检验项目标平行检测资料。
5.工序质量要求
（1）合格等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有70 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。
（2）优良等级标准：
1）主控项目，检验结果应全部符合SL 634-要求。
2）通常项目，逐项应有90 %及以上检验点合格，且不合格点不应集中分布。
3）各项报验资料应符合SL 634-要求。

工程
表4.4.2 结合部填筑工序施工质量验收评定表
单位工程名称

工序编号

分部工程名称

施工单位

单元工程名称、编号

施工日期
年 月 日～ 年 月 日
项次
检验项目
质量要求
检验（测）统计
合格数
合格率
主控项目
1
土块直径
<5cm

2
铺土厚度
15～20cm

3
土料填筑压实度
符合设计和表 “土料填筑压实度或相对密度合格标准”中新筑堤要求（表D-1）

通常项目
1
铺填边线超宽值
人工铺料大于10cm；机械铺料大于30cm

施工单位
自评意见

主控项目检验点全部合格，通常项目逐项检验点合格率均大于 %，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为：

（签字，加盖公章） 年 月 日
监理机构
复核评定
意见

经复核，主控项目检验点全部合格，通常项目逐项检验点合格率均大于
%，且不合格点不集中分布。各项报验资料 SL 634-要求。

工序质量等级评定为：
（签字，加盖公章） 年 月 日
