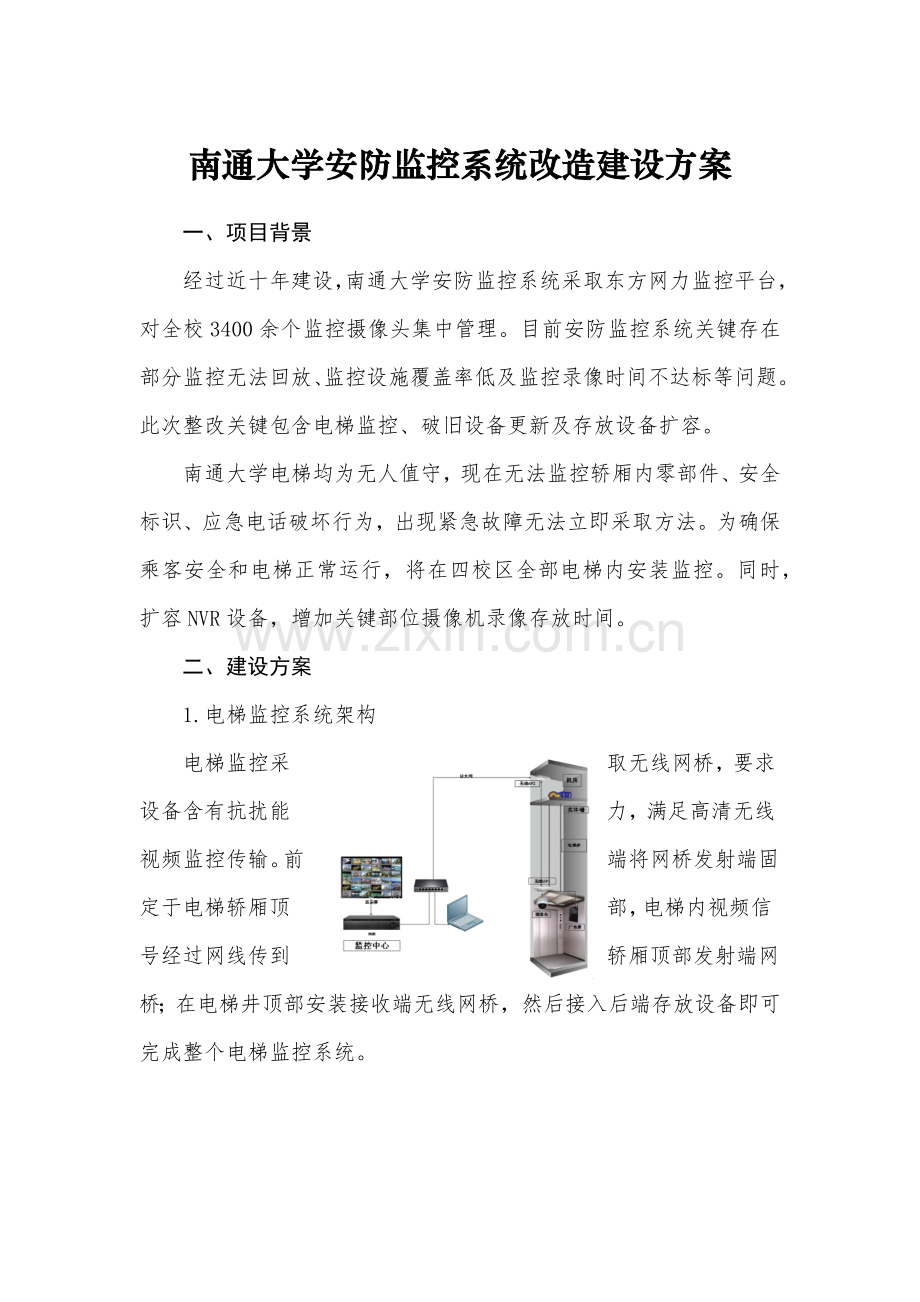

南通大学安防监控系统改造建设方案
一、项目背景
经过近十年建设，南通大学安防监控系统采取东方网力监控平台，对全校3400余个监控摄像头集中管理。目前安防监控系统关键存在部分监控无法回放、监控设施覆盖率低及监控录像时间不达标等问题。此次整改关键包含电梯监控、破旧设备更新及存放设备扩容。
南通大学电梯均为无人值守，现在无法监控轿厢内零部件、安全标识、应急电话破坏行为，出现紧急故障无法立即采取方法。为确保乘客安全和电梯正常运行，将在四校区全部电梯内安装监控。同时，扩容NVR设备，增加关键部位摄像机录像存放时间。
二、建设方案
1.电梯监控系统架构
电梯监控采取无线网桥，要求设备含有抗扰能力，满足高清无线视频监控传输。前端将网桥发射端固定于电梯轿厢顶部，电梯内视频信号经过网线传到轿厢顶部发射端网桥；在电梯井顶部安装接收端无线网桥，然后接入后端存放设备即可完成整个电梯监控系统。

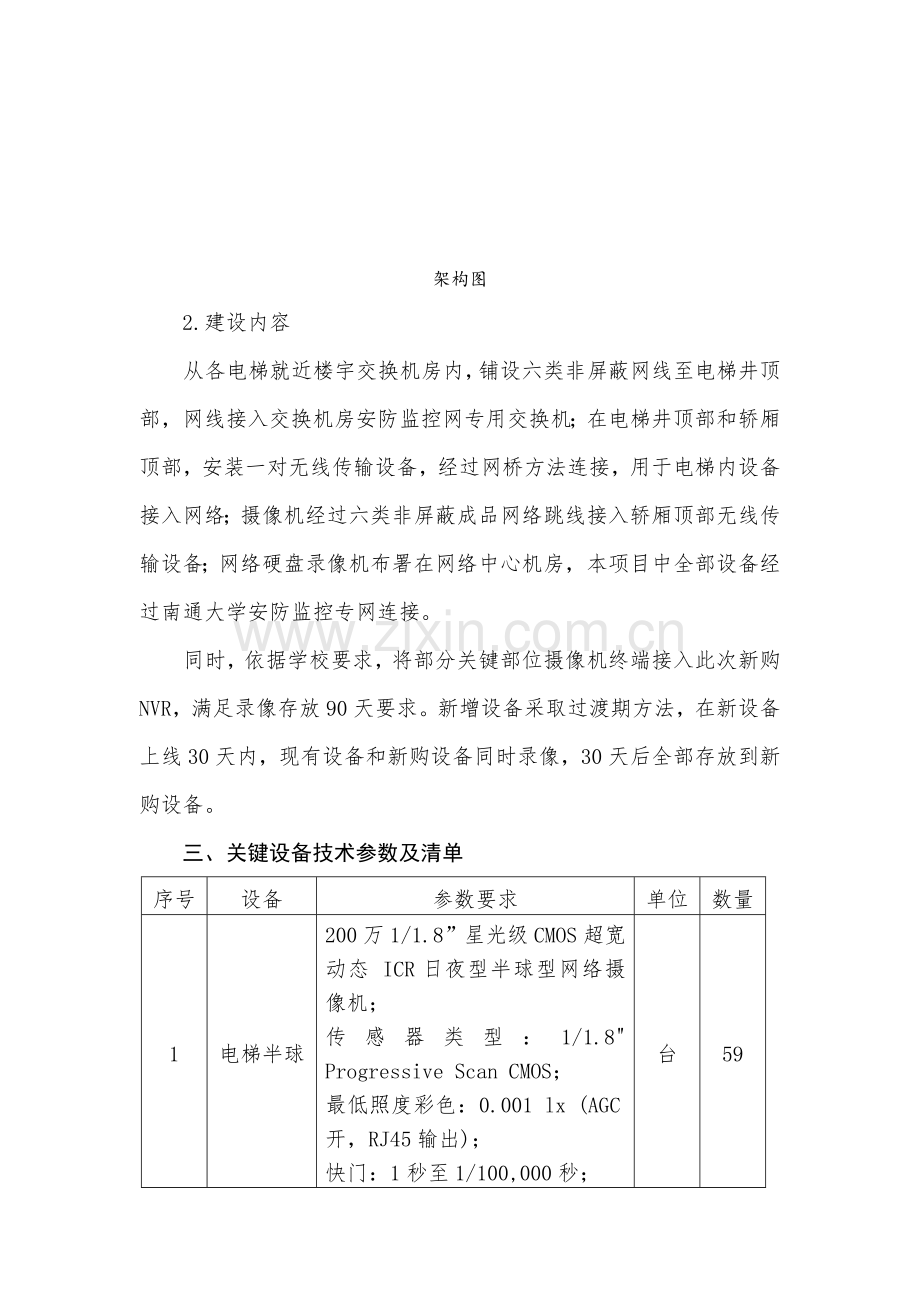

架构图
2.建设内容
从各电梯就近楼宇交换机房内，铺设六类非屏蔽网线至电梯井顶部，网线接入交换机房安防监控网专用交换机；在电梯井顶部和轿厢顶部，安装一对无线传输设备，经过网桥方法连接，用于电梯内设备接入网络；摄像机经过六类非屏蔽成品网络跳线接入轿厢顶部无线传输设备；网络硬盘录像机布署在网络中心机房，本项目中全部设备经过南通大学安防监控专网连接。
同时，依据学校要求，将部分关键部位摄像机终端接入此次新购NVR，满足录像存放90天要求。新增设备采取过渡期方法，在新设备上线30天内，现有设备和新购设备同时录像，30天后全部存放到新购设备。
三、关键设备技术参数及清单
序号
设备
参数要求
单位
数量
1
电梯半球
200万1/1.8”星光级CMOS超宽动态 ICR日夜型半球型网络摄像机；
传感器类型：1/1.8" Progressive Scan CMOS；
最低照度彩色：0.001 lx (AGC开，RJ45输出)；
快门：1秒至1/100,000秒；
视频压缩标准：H.265/H.264/MJPEG；
帧率：50Hz:25fps(1920×1080,1280×960,1280×720)；
支持智能后检索，配合NVR支持事件二次检索分析；
ROI支持三码流分别设置多个固定区域或动态跟踪；
支持Micro SD/SDHC /SDXC卡(128G)断网当地存放及断网续传；
支持背光赔偿、透雾、ROI感爱好区域编码；含有人脸检测、区域入侵检测、越界检测、场景变更、虚焦检测、音频异常检测等功效；
供电：DC12V/AC24V/ PoE；
1对音频输入/输出外部接口；
1对报警输入/输出接口；
防暴等级支持IK10；
红外照射距离：不少于10米；
台
59
2
电梯网桥
电梯专用无线网桥(含发送端和接收端)；
采取高性能802.11n 2X2 MIMO芯片，速率大于300Mbps，传输距离不少于3000米；
工业级防水，整机能在高温等恶劣环境中稳定工作；
套
59
3
拾音器
全向监控拾音器；
拾音范围不少于20平方米；
音频传输距离不少于100米；
灵敏度-34dB；信噪比60dB；
安装方法：吸顶安装（提供对应支架）；
电源DC12V（9V-18V）；
个
59
4
网络硬盘
录像机
硬盘槽位数不少于16个；
千兆网络接口不少于2个，1个RS485串行接口，1个键盘485串口，1个RS-232串行接口，48路报警输入，24路报警输出
可对视频画面叠加字符；
可接入双目摄像机进行预览和回放，可经过IE预览和回放双声道摄像机立体声
支持接入ONVIF协议、RTSP协议；GB/T28181协议设备
台
12
5
监控硬盘
接口类型：SATA 6GB/S
容量：4TB
缓存：64MB
转速：5400RPM Class
工作环境：0～65℃
块
192
6
辅材
包含本项目所需全部强弱电材料
批
1
四、施工及维保要求
1.投标方应负责工程完整实施，报价应包含一切材料费用（如各类跳线、配线架、插排、辅材等）、人工费用。假如投标中材料数量低于实际需求，或缺乏辅材，均由投标方无条件负责。
2.本项目采取六类非屏蔽网线，综合布线应使用桥架，网线布放过程中，需同时在电缆两头加注同一标识，贴上标签标识。
3.如现有强电环境无法满足设备正常布署运行，按需求无偿进行必需强电改造，包含且不限于以下情况：增加插排、新增或更换空开、铺设单独电源等。
4.序号为1、2、3、4设备必需为相同品牌，提议品牌：海康、大华、宇视。
5.南通大学采取东方网力企业视频监控平台，现在监控网内摄像机、硬盘录像机品牌有海康、大华、宇视；如投标产品非以上品牌，投标前必需来校进行兼容性及稳定性测试。
6.协议签署后30天内完成全部实施。
7.项目质保3年，中标方在签署协议前，需提供所投产品原厂质保承诺书。
附件:南通大学电梯分布情况
校区
序号
位置
层高
主校区
1
逸夫楼6号楼
5
2
二食堂
3
3
计算机楼（东）
6
4
计算机楼（西）
6
5
综合楼
6
6
一食堂
3
7
公寓20号楼（北）
11
8
公寓20号楼（南）
11
9
公寓21号楼（北）
11
10
公寓21号楼（南）
11
11
公寓22号楼（北侧西）
13
12
公寓22号楼（北侧东）
13
13
公寓22号楼（南侧西）
13
14
公寓22号楼（南侧东）
13
15
公寓23号楼（北侧西）
13
16
公寓23号楼（北侧东）
13
17
公寓23号楼（南侧西）
13
18
公寓23号楼（南侧东）
13
19
教学10号楼
6
20
教学11号楼（东）
7
21
教学11号楼（西）
7
22
教学12号楼（南）
8
23
教学12号楼（北）
7
24
纺化楼（西侧北）
12
25
纺化楼（东侧北）
12
26
纺化楼（西）
13
27
纺化楼（东侧南）
12
28
纺化楼（东）
12
29
纺化楼（西侧南）
13
30
图文信息中心（西）
5
31
图文信息中心（东）
5
32
图文信息中心（西侧东）
5
33
图文信息中心（西侧西）
5
34
图文信息中心（东侧东）
5
35
图文信息中心（东侧西）
5
36
工程训练中心
3
37
范曾艺术馆（东北）
3
38
范曾艺术馆（西南）
3
39
教学16号楼
5
40
教学17号楼
6
41
教学18号楼（南）
11
42
教学18号楼（北）
11
启秀校区
43
办公教学楼（南）
7
44
办公教学楼（北）
7
45
主教楼（东）
9
46
主教楼（西）
9
47
神科所
4
48
启秀食堂
3
钟秀校区
49
主教楼（南）
9
50
主教楼（北）
9
51
主教楼（东北）
10
52
综合楼
9
53
钟秀食堂
3
启东校区
54
行政楼
4
55
食堂
3
56
图书馆
4
57
图书馆
4
58
试验实训楼
4
59
试验实训楼
4
