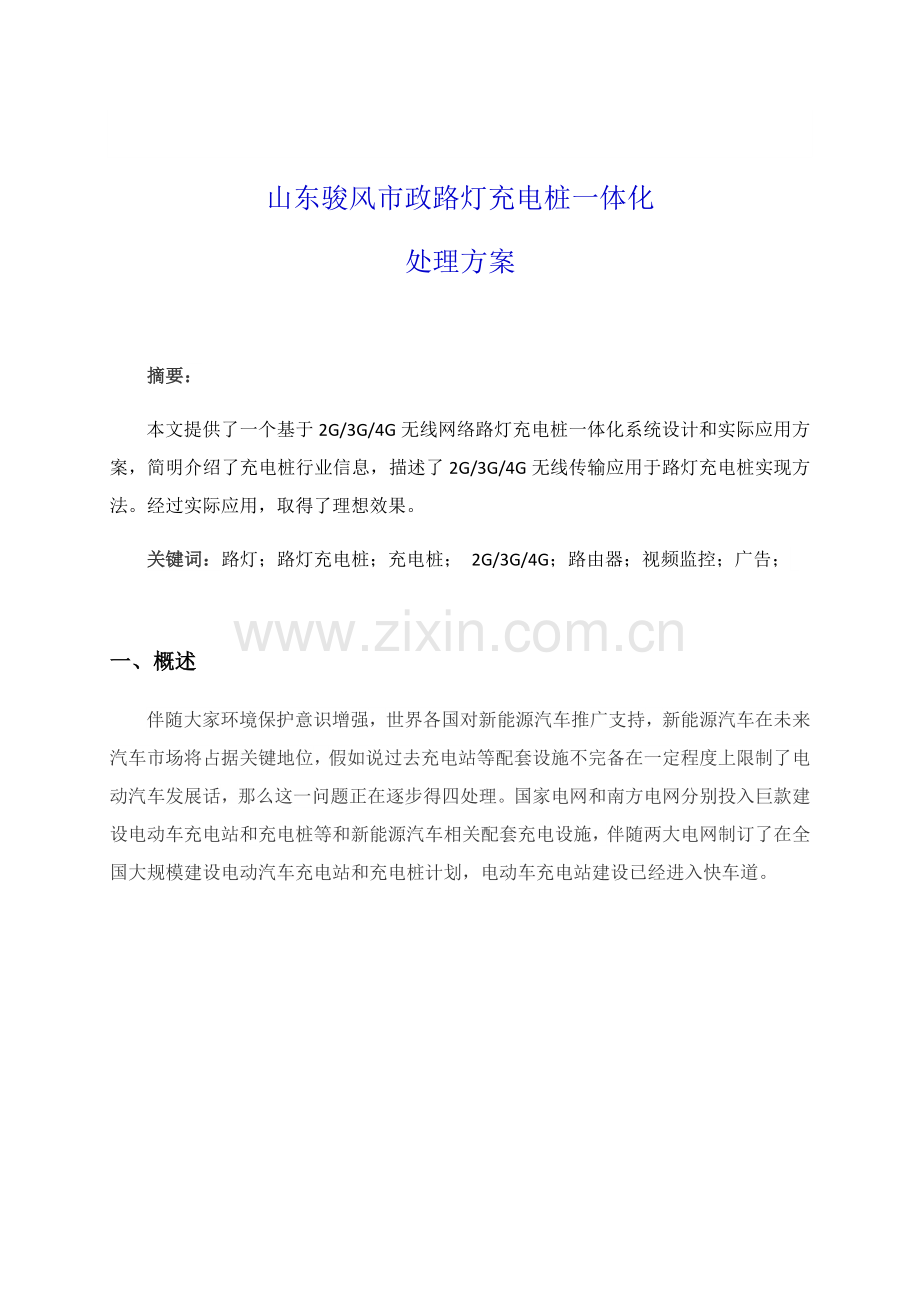

山东骏风市政路灯充电桩一体化处理方案摘要：本文提供了一个基于2G/3G/4G无线网络路灯充电桩一体化系统设计和实际应用方案，简明介绍了充电桩行业信息，描述了2G/3G/4G无线传输应用于路灯充电桩实现方法。经过实际应用，取得了理想效果。 关键词：路灯；路灯充电桩；充电桩； 2G/3G/4G；路由器；视频监控；广告； 一、概述伴随大家环境保护意识增强，世界各国对新能源汽车推广支持，新能源汽车在未来汽车市场将占据关键地位，假如说过去充电站等配套设施不完备在一定程度上限制了电动汽车发展话，那么这一问题正在逐步得四处理。国家电网和南方电网分别投入巨款建设电动车充电站和充电桩等和新能源汽车相关配套充电设施，伴随两大电网制订了在全国大规模建设电动汽车充电站和充电桩计划，电动车充电站建设已经进入快车道。据媒体新闻报道福建、浙江、吉林、安徽、江苏、山西、江西、山东等中国大多省份已陆续建立起电动汽车充电站。围绕为电动汽车充电这块巨大“蛋糕”猛烈竞争已悄然启幕，国家电网、南方电网、中石化、中海油等能源央企纷纷跑马圈地。二、方案介绍本文提出了一个基于市政路灯和电动汽车充电桩一体化设计方案，可有效利用市政路灯改造后节省出来配电容量安装直流充电桩。广泛分布于城市街道一体化充电桩在确保道路高效照明同时，为电动汽车充放电提供接口，含有保护、监测、控制、通信、计量等功效，便于主站系统实现对路灯和电动汽车充放电状态远程监测和控制。该方案可行性强，适合大规模推广，能够很好地处理充电桩、充电站建设过程中征地难问题，该方案基于2G/3G/4G等无线通信方法，首先处理了网络布线困难问题，其次安装视频监控等对数据传输速率要求较高设备，也将很好满足实际实时通信需求。 基于此，本文提出了基于骏风无线终端JF530-8通信专网路灯充电桩一体化系统，利用 2G/3G/4G无线通信专网替换有线宽带等公网，因为该专网含有数据传输速率快、时延小、成本低廉、支持海量实时用户等特点，所以能很好地支持视频监控等功效。三、方案设计系统结构系统关键包含市政路灯充电桩一体化设备、低压直流供电网络、JF530-8无线通信网络、主站监控系统、电源系统、数据中心等，系统结构图 1 所表示。 系统架构图1市政路灯充电桩一体化设备兼顾市政路灯和电动汽车充电桩，首先能以高光效和低能耗为城市道路提供照明，其次能够为电动汽车提供直流充电服务； JF530-8无线通信网络为系统提供可靠、高速通信保障，能有效支持控制指令、一体化设备在线状态监测、视频监控、广告公布等大量数据实时传输，而且能节省通信成本；主站监控系统利用无线通信模块接收来自一体化设备实时监测信息，包含路灯开关状态、充电桩工作状态、视频监控等数据，对于部分安装了 JF530-8 专网通信模块电动汽车，主站监控系统还能接收其发送来请求指令等数据，主站系统可经过控制系统处理，利用通信模块发送对应信息；经过JF530-8无线通信设备，能够很方便管理到前端路灯运作状态，充电桩多种信息，第三方平台数据交互，视频道路监控等情况。方案应用图：通信链路分析通信系统作为整个充电系统中关键组成部分，负担着一体化设备和主站系统、电动汽车和主站系统双向通信任务。首先路灯充电桩一体化设备能够利用无线通信方法和主站系统进行通信，一体化设备将状态监控数据实时上传到主站系统，主站系统依据控制系统指令实现对路灯、充电桩、视频监控、广告屏等设备远程控制；其次安装了无线通信模块电动汽车，可向主站系统实时分享现在所在位置、提出充电服务请求、查询周围充电桩位置等，主站系统依据其请求指令发送对应数据。该通信含有数据量大、实时性高、双向传输、覆盖范围广等特点，所以传统 GPRS 等公网通信方法无法满足需求，可利用 JF530-8 无线通信专网提供通信服务。系统通信链路图 3 所表示，电动汽车和一体化设备能够经过基站发射信号实现和 JF530-8 关键网连接，利用无线网络防火墙确保主站系统安全，经过防火墙后即可访问主站系统。主站系统既包含接入服务器、数据服务器等，还包含一体化设备、视频和电动汽车监控系统、广告系统。一体化设备市政路灯状态（开灯或关灯）、充电桩状态（是否在充电、充电多久等）能够实时上传到主站系统，并能实现主站系统对设备远程即时监控。系统拓扑图方案优势利用市政路灯所在位置安装路灯充电桩一体化设备，可在不占用额外土地资源前提下，建设电动汽车充电一体化设备，所以比传统充电站、充电桩建设含有显著优势。直流充电桩能够为电动汽车蓄电池直接充电，节省交直流转换步骤，提升了效率并实现电能节省。视频监控系统，对部分治安关键监控区域，如居民小区、城区路面、商业中心、娱乐场所、车站广场、关键单位等场所实施远程实时监控，立即了解现场车流、人流及异常情况，并进行远程录像备份，是科技强警建设关键组成部分。所以一体化设备中视频监控系统含相关键意义，利用 JF520-8 无线通信系统，能够摆脱 GPRS 等通信方法带宽约束，实现海量数据 实时传输。 WiFi广告公布系统，经过每个路灯广告屏，能够实时公布公布政府相关信息，时事新闻，提升市民文化水平，同时也为建设智慧城市提供愈加好条件，增加便民服务。四、山东骏风一体化设备：1. 支持视频加密功效；2. 支持3G、4G无线通信；3. 支持4路RJ45、RS232、RS485接口；4. 支持远程视频图像/语音对讲/报警/北斗/GPS定位/温湿度监测。5. 特有DTU/路由器功效组网自由功效强大，可和其它设备轻松组网。6. 管理方便支持远程配置修改，远程升级，远程集中管理。7. 支持网页、电视墙、手机（安卓和苹果）及当地监控台浏览视频；8. 支持高清、标清多种分辨率视频；9. 支持常规录像，移动侦测录像，计划录像，手动录像，报警录像，同时支持录像轨迹回放；10. 支持录像存放在硬盘或TF卡，TF卡最大支持128G，硬盘最大支持2T（2048G）,并支持录像文件自动覆盖；11. 支持1路和4路VGA和HDMI输出和广告屏对接；12. 支持环境温湿度检测；13. 支持移动侦测报警和IO报警功效；14. 支持WiFi覆盖功效；15. 支持广告营销公布；16. 支持第三方支付平台对接；五、 通信系列产品资质和检测1、无线通信在线维持专利技术2、 摩尔试验室高低温检测汇报3、 山东省产品质量检验研究院检测4、 16项著作版权证书5、 EMC检测汇报6、 国家强制3C认证7、 DTU创新产品奖8、 欧洲CE认证六、 企业介绍及产品应用领域 山东骏风电子是一家专业从事LED产品研发、生产、销售于一体高新技术企业，企业含有国际一流生产设备及检测设备，年可生产室内灯具500万盏、室外灯具150万盏。 企业前后取得“国家半导体照明工程研发及产业联盟常务理事单位”、“ 省级企业技术中心”、“省级半导体照明工程研究中心”等多项荣誉。 企业以国际领先无机传热技术为关键，拥有自主研发关键技术和知识产权，前后经过了ISO9001、CQC、KC、PSE等中国及国际认证。企业和中国外多家院校建立产学研基地，致力于开发顶级LED产品，和韩国LG、韩国三星、韩国大宇、日本三洋、中国海信等中国外行业著名企业建立了战略合作关系，积累了优良用户资源，可为用户提供系统方案、产品和服务，为用户发明最大价值。 企业在智能产品领域为GSM/GPRS/CDMA/WCDMA/TD-SCDMA/EVDO/HSPA+/LTE MODEM/DTU/RTU/ROUTER/WIFI网关和无线网络高清视频监控系列产品和GPS/北斗厘米级定位系统生产和销售，应用于智能快件箱、充电桩系统、金融交易、邮政交易、智能电网、智能交通、环境保护监测、消防监控、安防监控、水利监测、公共安全、广告公布、遥感勘测、工业控制、油田监测、煤矿监测、地震监测、气象监测、仪表监测、水表抄表、电表抄表、燃气抄表、热网监控、集中抄表等行业。七、结束语：本文提出了一类基于路灯充电桩一体化设备、低压直流供电网络、JF530-8 无线通信技术充电系统，利用路灯所在位置建设路灯充电桩一体化设备，能够节省宝贵土地资源， 所以实施该方案可在城市范围内建设电动汽车充电网络，含有良好可行性、经济性和实用性，可有效处理电动汽车充电难、推广难等问题。另外，该系统综合利用低压直流供电和优异无线通信技术，使得整个系统含有较高智能化、自动化和互动化等特征，符合智能电网发展要求，而且可实现显著节省电能、提升效率、降低排放等经济效益、环境保护效益和社会效益。
