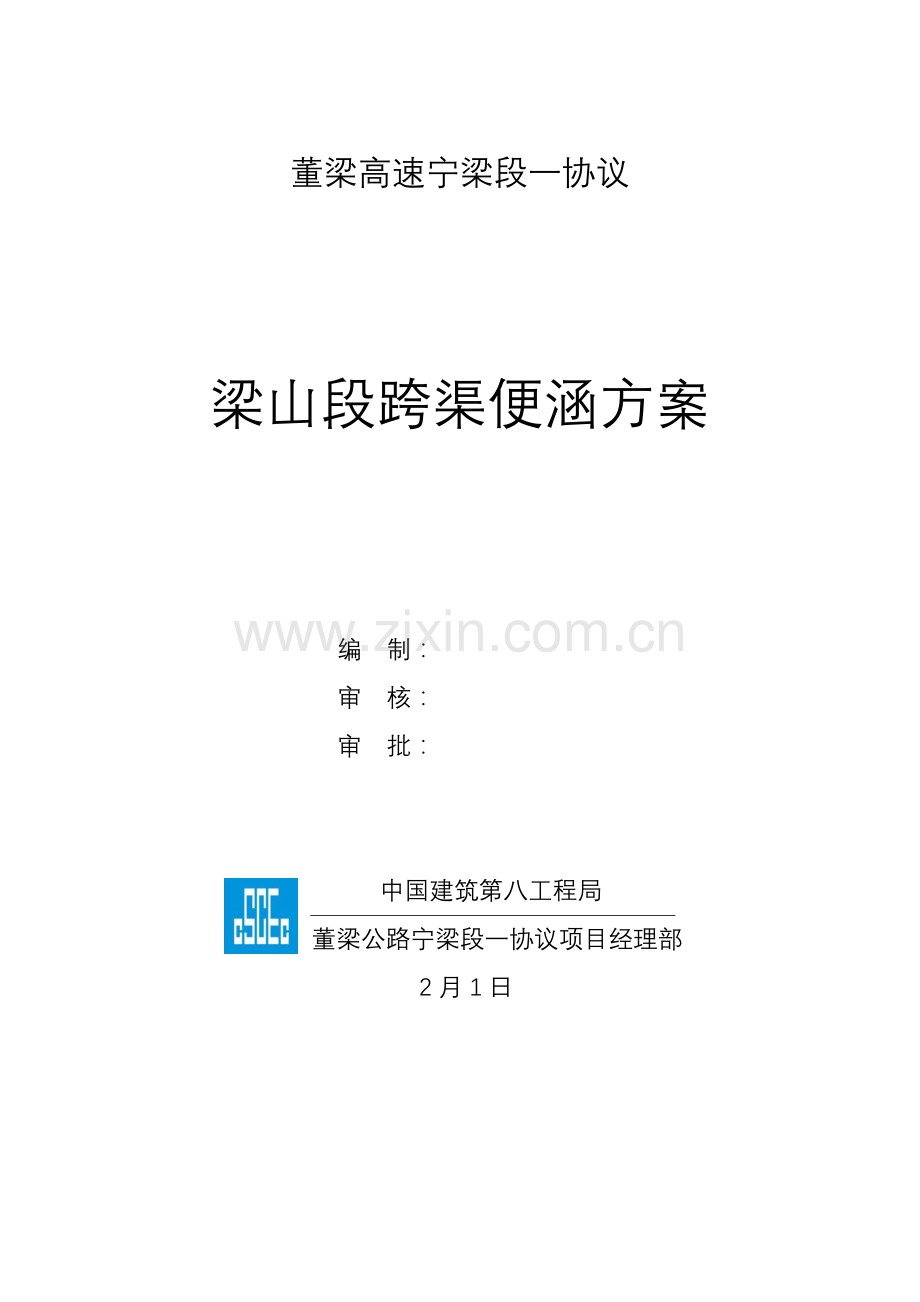

便涵综合标准施工专业方案.docx

董梁高速宁梁段一协议

梁山段跨渠便涵方案

编 制：
审 核：
审 批：

中国建筑第八工程局
董梁公路宁梁段一协议项目经理部
2月1日

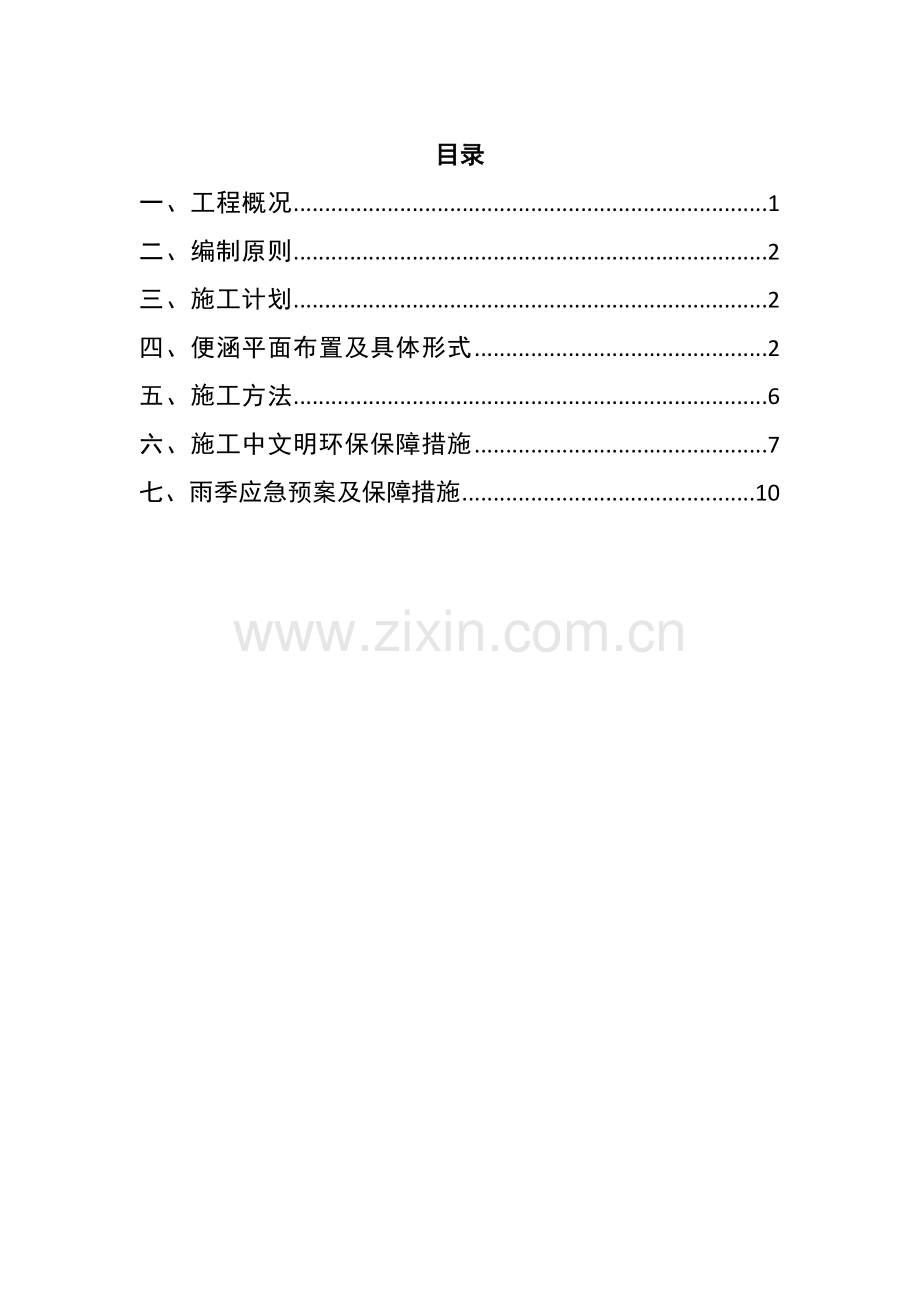

目录
一、工程概况 1
二、编制原则 2
三、施工计划 2
四、便涵平面布置及具体形式 2
五、施工方法 6
六、施工中文明环保保障措施 7
七、雨季应急预案及保障措施 10

一、工程概况
董梁高速宁梁段一协议施工段为K0+000～K67+933.5、K89+519.5～K109+771.787，共88.186公里。根本K0+000～K67+933.5、K89+519.5～K108+820.000按双向四车道高速公路建设标准，路基宽度27米，K108+820.000～K109+771.787按双向六车道高速公路建设标准，路基宽度34.5米。
其中一协议四分部在济宁市梁山县，桩号范围为K89+519.5～K109+771.787，全长20.252公里。途经梁山街道办、杨营镇、开发区及黑虎庙镇，接河南省境内台辉高速公路。在设计便道时以环境保护、不影响当地社会交通和水利浇灌、防洪排水为出发点，并以新修便道和原有地方道路相结合为标准，确定从G220国道经后码头村抵达标段起点；穿过S333、S254、京九铁路抵达标段终点。本段沿线路修建纵向贯通便道。便道宽度4.5m，每200m设置一处错车道，横向坡度 2%，两侧设置排水边沟，新修便道采取 15cm砂砾路面。便道和邻近现有道路贯通。
路线跨越南一干渠、南二干渠和南总干渠，因为施工需要，需要便道跨越以上三条干渠，经过现场考察及论证，依据年降水量分析，考虑水渠正常过水需要，拟在此三处干渠修筑便涵。

二、编制标准
1.结合当地地形和现有生产设施，充足利用原有道路。
2.结合道路周围居住群众生活习惯，本着降低对当地人民生活造成阻碍标准。
3.降低对农田和环境占用及破坏，保持原有水系通畅。
4.最大程度满足工程施工机械、材料进场。遵照施工总平面部署。
5.利用当地地材，做到节省资源。
6.便涵施工考虑和道路改移、交通导行等内容相结合，降低二次改移及前后施工相互影响情况。
三、施工计划
便涵建设工期计划为113天，计划开工日期为3月10日，计划完工日期为6月30日。
四、便涵平面部署及具体形式
1、南一干渠

南一干渠现实状况图
经过现场考察及测量得出数据可知，南一干渠截面近似等腰梯形，上底面平均宽度为9.552米，下底面平均宽度为2米，平均深度为1.85米。依据深度及水流量综合考虑埋设直径1米混凝土管涵。依据便道宽度和1.5坡度可得出所需占渠宽度为19.55米，设计埋设长度2米混凝土管10节。具体部署见下图。

2、南二干渠

南二干渠现实状况图
南二干渠截面近似等腰梯形，上底面平均宽度为10.351米，下底面平均宽度为2.5米，平均深度为2.11米。依据深度及水流量综合考虑埋设直径1米混凝土管涵。依据便道宽度和1.5坡度可得出所需占渠宽度为70.292米，设计埋设长度2米混凝土管31节。具体部署见下图。

3、南总干渠

南总干渠现实状况图
南总干渠截面近似等腰梯形，上底面平均宽度为22.572米，下底面估量平均宽度为6米，平均深度为4.7米。依据深度及水流量综合考虑埋设直径1.5米混凝土管涵。依据便道宽度和1.5坡度可得出所需占渠宽度为22.572米，设计埋设长度2米混凝土管12节。具体部署见下图。

五、施工方法
1、定涵位
首先依据施工图纸，结合桩基及墩柱来控制好便涵位，避免侵占桥墩位置，定出埋设圆管涵便桥位置。
2、基底开挖
基础开挖前在便桥两侧做好土围堰，抽干围堰内水方便施工。挖机先清理掉淤泥，开挖时注意随时掌握基坑开挖深度，挖至换填深度。坑底宽度为2米，并对地基进行换填处理。
3、基础施工
基础采取片石换填，厚度70cm，基础顶面比河床低10-20cm。
4、埋设涵管
（1）涵管为预制成品采购，管涵运输装卸过程中，应采取预防涵管碰撞损坏方法。安装前检验确定涵管无裂纹，破损等缺点。
（2）放出涵管安装轴线后开始安装，现场采取吊机吊装，要求各管涵应顺水流方向安装平顺，当管壁厚度不一致时应调整高度使下部内壁齐平。管内口径低于河床10cm，确保管涵受力均匀。安装时从下游开始，使接头面向上游，每节涵管应紧贴和基座上，使管涵受力均匀；全部管涵应按正确轴线安放，并应确保内壁齐平，管内清洁无杂物。
（3）顶面施工
管顶采取回填土进行覆盖，覆盖层厚度为100cm，填土高度超出50cm后，才许可重型机械经过。桥面铺设30cm厚建筑垃圾，顶面覆盖一层5cm厚碎石。
5、施工便涵养护管理
便涵修筑完成后，养护工作落实到人，不定时进行检验，发觉沉降、坑洼、缺点地段立即进行修复,确保雨季水流通畅，路面坚固。加强和地方部门协调，对地方道路及水利造成破坏，立即维修，养护，确保道路和通畅和水利设施完好。
尤其在下雨前，应对整个便道排水系统进行检验，确保排水顺畅，道路不被水冲垮。
六、施工汉字明环境保护保障方法
（一）文明施工确保方法
1.严格实施多种相关法规
遵守国家省市相关施工安全和文明施工、环卫、城管、水利等相关要求。
2.加强领导落实文明施工检验制度
（1）项目经理部设置一名专职文明施工员和一名兼职文明施工主管领导，负责现场文明施工。
（2）加强精神文明建设，提升职员思想政治素质和业务素质，共创良好企业形象。
（3）做好现场文明施工宣传工作，宣传党方针政策和企业精神，增强施工人员文明施工意识，自觉实施文明施工，严格实施各项文明制度。
（4）坚持文明施工检验制度，每七天不少于一次自检，关键时期可依据实际情况，随时组织检验。
3.加强施工现场管理
（1）现场办公室及工棚设施要合理方便整齐划一，工程一开工，文明施工宣传口号要同时进场。
（2）为方便公众监督，施工现场入口处悬挂城监部门颁发施工标牌，标明工程名称施工单位现场责任人施工许可证号文明施工责任人投诉电话等。
（3）严格控制施工范围搭设临设停放机具材料不乱占施工范围外道路。
（4）施工场地两侧沿线设置排水沟，场内设置横向排水系统，将场地内积水集中沉淀处理后排至当地环境保护部门同意排水系统，确保施工现场道路通畅，场地平整，无大面积积水。
（5）现场建筑材料堆放根据总平面部署指定区域范围分类堆放，材料转运堆放有专员管理，专员清扫，保持场内清洁。
（6）现场施工人员一律要佩戴安全帽，非施工人员一律不准私自进入施工现场。
（7）在场内合适位置设置宣传教育栏，进行文明施工管理，安全质量确保等方面教育宣传。
（8）施工现场防火用电安全施工机械及余泥外运及散体物料运输，均严格实施国家或地方相关规范规程和要求，严禁违章行为。
（9）工程完工后，按要求拆除工地及四面围栏安全防护设施和其它临时设施，并将工地四面环境清理整齐。
（10）施工期间严禁施工相关人员在河涌游泳洗衣服洗澡等，并备有足够水上救生设施。
4.文明施工方面承诺
（1）全部投诉问题确保在8小时内给予整改回复。
（2）文明施工检验中发觉问题，确保在8小时内给予整改，并以书面形式回复。
（3）确保文明施工管理方法落实，责任到人，有奖有罚。
（4）工程施工后，在道路工程通车前拆除工地围栏安全防护设施和其它临时设施，并将工地及周围环境清理整齐，做到工完料净场清。
（5）无条件接收业主和监理工程师相关文明施工监督。
（6）依法施工，办理相关手续后方进行施工。
（二）扬尘治理确保方法
1.项目部大力宣传并主动推进绿色施工，摒弃传统落后施工工艺和施工设备，配置扬尘防治分管部门、专职人员和专用设备等，经过采取遮盖、围挡、密闭、喷洒、清扫、冲洗、绿化、硬化等防治扬尘。
2.便涵施工时应避开大风、大雨、雾霾等恶劣天气。施工时需根据已经制订施工扬尘治理方案或预案等，确保施工一段，压实一段，硬化一段，做好扬尘污染控制一段，切实做到对施工产生土方等集中堆放，并采取全方面覆盖、绿化或喷水洒水等方法，全方位做好施工扬尘治理各项工作。
（三）水质污染控制
1.施工现场临水边缘设置集水边沟，河涌边缘施工点施工污水集中处理，污水排放应取得环境保护部门和村镇政府相关部门同意，并在其指导下进行，严禁未经处理施工污水流出施工范围以外农田及河涌。
2.施工营地设置污水沉淀池，生活污水必需经沉淀处理才能排入到周围污水系统当中。
3.在施工过程中，确保周围原有排水泄洪设施通畅，如造成部分堵塞或损坏，立即组织疏浚或修复。
（四）管线和文物保护方法
施工前加强和相关管线部门联络，掌握多种管线位置和走向，施工过程派专员监控。
1.管线保护方法
（1）和电讯电力供水军队等相关单位联络协商，调查管线走向位置和埋设深度，取得管线走向图，实地打点放样。
（2）各级成立专业管线保护小组，严格按管线图纸施工。
（3）对管线部位要指定专员进行正确探测，对非管线部位亦要进行普测。
（4）对管线部位，须有显著标志，施工人员须熟悉本段管线位置。
（5）指定专职人员在施工期间进行管理值班。
（6）各保护管线小组领导在施工前，要全方面检验各项保护方法是否落实。
（7）加强教育，对全体人员讲清楚保护管线关键性，明确要求。
2.文物保护方法
在施工中发觉古墓古建筑遗址等文物及化石或其它有考古地质研究等价值物品时，我单位将负责立即保护好现场，并于4小时内以书面形式通知监理工程师。确保采取妥善有效封闭保护方法同时，立即通知文物管理部门或相关单位处理。
3.预防方法
为确保雨季便涵满足防汛过水要求，特制订以下应急预案。
七、雨季应急预案及保障方法
1.组织机构
项目部成立应抢救援指挥部，指挥部机组组员以下：
总指挥：许瑞珂
副总指挥：王保留、许亮
组员：工程部、综合办公室、安全部、物资部责任人
抢险队长：韦凯（南一干渠、南二干渠）
赵力杰（南总干渠）
2.应急物资、机械设备准备
将准备抢险救援物质运至现场，如玻璃丝袋、麻袋及阻挡固定用木桩，雨衣等运至现场，做好抢险准备。对于抢险开挖河道机械，平时要不定时检修，确保机械完好率，在雨季期间确保其完好率达成100%以上，并留有备用机械，以确保抢险救援立即。在暴雨即未来临之时，将挖掘机放置在便涵一侧，检验机械完好情况，并留有一台备用机械设备，机械操作手二十四小时待命（机械操作手两班倒），做到随时准备抢险。具体应急物资设备见下表：
序号
物资名称
规格
单位
数量
存放地点
责任人

30t汽吊

台
1
三工区
段松
1
挖掘机

台
2
干渠所在工区近便涵处

安华兵

2
装载机

台
1
3
自卸载重车

台
3
5
发电机

台
2
赵力杰、韦凯
6
照明设备

套
2
7
钢丝绳含扣件
50米
根
4
8
安全带

根
4
9
安全绳
100m
根
4
10
氧气、乙炔

套
2
11
应抢救治药品器具

套
1
王安金
（1）项目部调度（工作人员：闫先文、王安金）应亲密和当地气象、水文部门联络，建立完善汛期洪水预警机制，做到早预防、早预报，提前督促物资部门做好救援物资、设备、人员调配组织工作。
（2）物设部尹鹏飞负责安排人员对施工现场施工机具、物资存放应有显著位置标明，并有专员进行看管，预防暴雨洪水将其搅乱、混杂、流失、造成事故。
（3）雨季期间由副指挥王保留负责安排人员在便涵旁值班，二十四小时监视水情，立即在桥上游清除漂浮物，预防漂浮物堵塞圆管，阻水后危及上、下游安全。
4.应急方法
（1）汇报：便涵旁值班员一旦发觉洪汛险情，立即通知副指挥王保留，由其负责组织周围抢险抢险队、携带应急物资抵达现场进行前期抢险。并以最快方法汇报项目部防洪防汛应急指挥许瑞珂，许瑞珂接到险情后立即向上级部门汇报，并立即组织救援人员根据预案进行抢险，同时视现场情况汇报地方政府。
（2）项目部防洪指挥部组员根据职责分工立即赶往救援现场，并有序地组织实施现场救援工作。
（3）发生大型漂浮物堵塞涵洞时，由抢险队员（抢险队员挂安全带，系安全绳）用刀、锯解体，使其能安全经过圆管。如无法立即解体时，视现场情况用30t汽吊钢索拖拽漂浮物，使该漂浮物能立即经过便桥。
（4）在以上方法仍然无法满足桥梁安全和阻水危及上下游居民安全时，直接用挖掘机将便涵拆除，以使水流通畅。
