屋面渗漏维修综合标准施工专业方案.docx

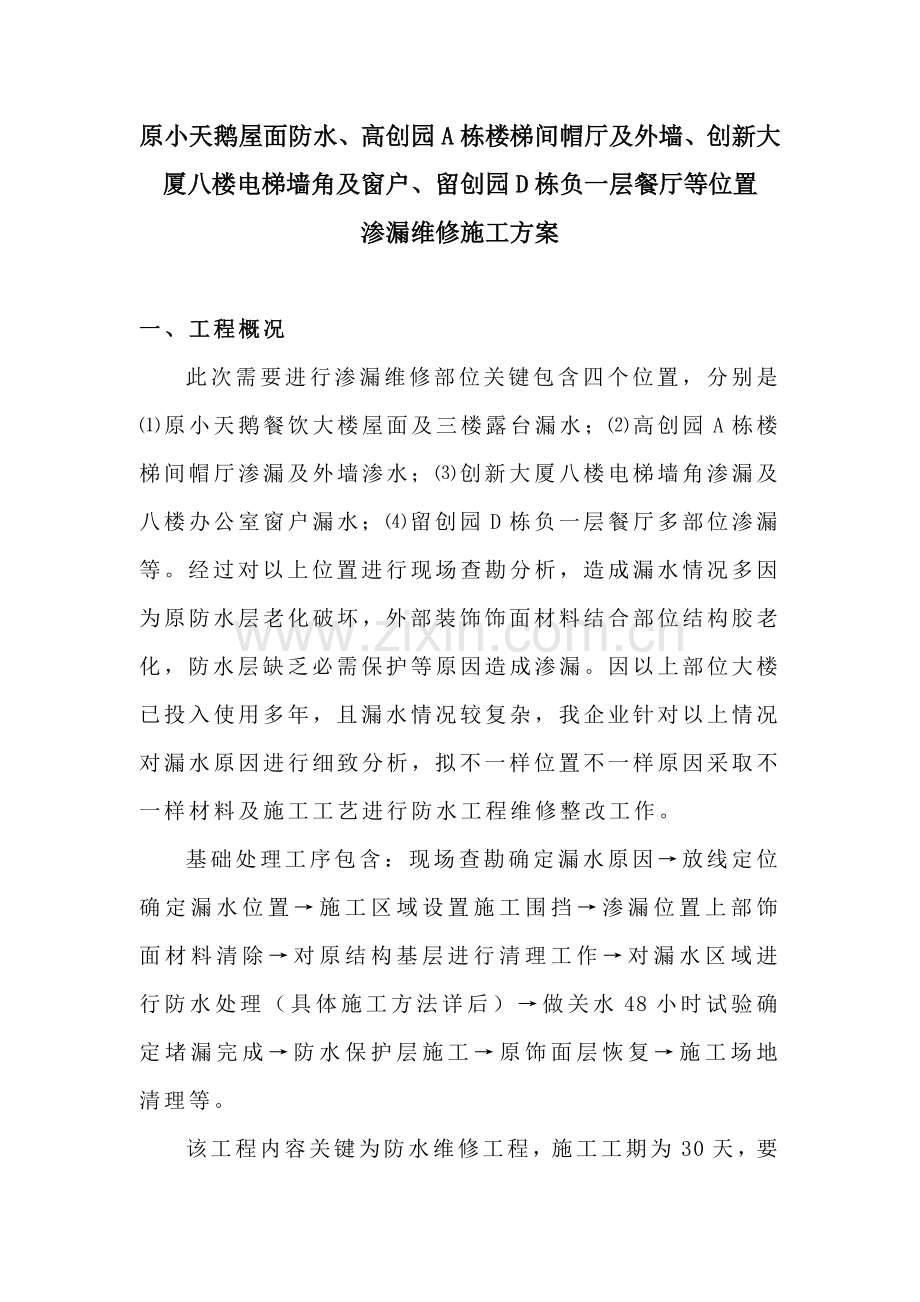

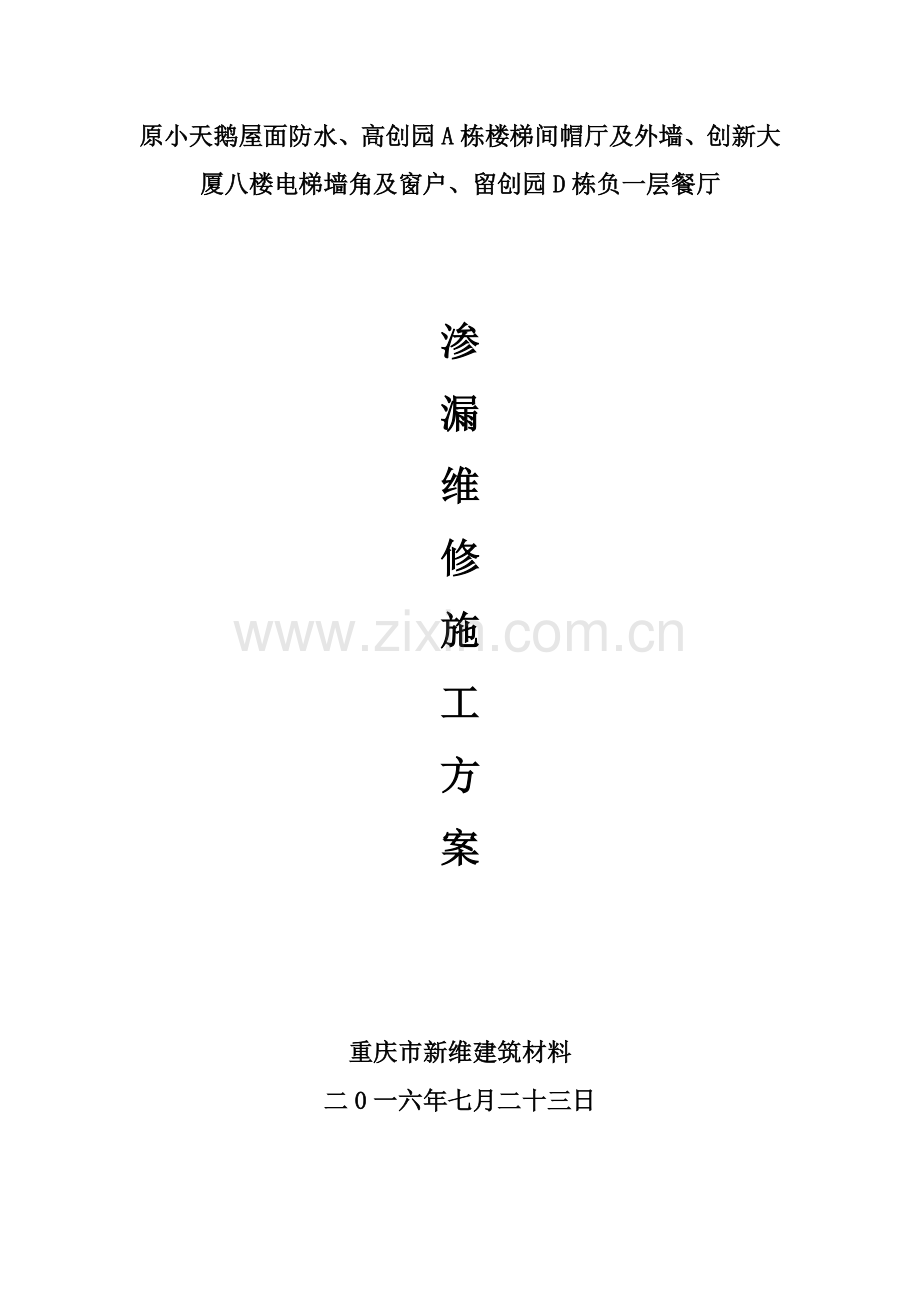

原小天鹅屋面防水、高创园A栋楼梯间帽厅及外墙、创新大厦八楼电梯墙角及窗户、留创园D栋负一层餐厅渗漏维修施工方案重庆市新维建筑材料二0一六年七月二十三日原小天鹅屋面防水、高创园A栋楼梯间帽厅及外墙、创新大厦八楼电梯墙角及窗户、留创园D栋负一层餐厅等位置渗漏维修施工方案一、工程概况此次需要进行渗漏维修部位关键包含四个位置，分别是原小天鹅餐饮大楼屋面及三楼露台漏水；高创园A栋楼梯间帽厅渗漏及外墙渗水；创新大厦八楼电梯墙角渗漏及八楼办公室窗户漏水；留创园D栋负一层餐厅多部位渗漏等。经过对以上位置进行现场查勘分析，造成漏水情况多因为原防水层老化破坏，外部装饰饰面材料结合部位结构胶老化，防水层缺乏必需保护等原因造成渗漏。因以上部位大楼已投入使用多年，且漏水情况较复杂，我企业针对以上情况对漏水原因进行细致分析，拟不一样位置不一样原因采取不一样材料及施工工艺进行防水工程维修整改工作。基础处理工序包含：现场查勘确定漏水原因放线定位确定漏水位置施工区域设置施工围挡渗漏位置上部饰面材料清除对原结构基层进行清理工作对漏水区域进行防水处理（具体施工方法详后）做关水48小时试验确定堵漏完成防水保护层施工原饰面层恢复施工场地清理等。该工程内容关键为防水维修工程，施工工期为30天，要求施工采取多个作业合理安排，加强内部、外部协调工作，确保工程有序、有节顺利完成。二、各位置渗漏维修施工方案（一）原小天鹅餐饮大楼屋面及三楼露台漏水1、现场情况分析经过现场数次勘察确定原小天鹅餐饮大楼室内出现大面积渗漏关键原因是因为屋面及露台部分防水卷材已经老化断裂，局部已被掀起，防水保护层已起砂、开裂、空鼓起不到保护层作用，女儿墙砂灰开裂起鼓，管井口交接处防水层破损开裂，部分外墙空鼓开裂等原因引发。因渗漏位置较多、原因较复杂、且面积较广，若只采取局部点补堵漏方法进行治理，难以处理破损防水层下面因为窜水造成渗漏现象，势必本屋面及露台渗漏现象得不到根本处理，而且原屋面找坡层设置不合理造成大面积屋面存水现象。提议将原屋面找坡层及防水层进行全部剃打并清除，同时对基层进行固化处理后施工找坡层、防水层、保温层及保护层；对屋面女儿墙饰面砂灰及旧防水层进行全部剃除，重新进行抹灰处理并施工防水层及保护层；管道口及烟道排气口旧防水体系全部拆除，并重新抹灰并进行防水加强处理；外墙开裂位置需要对墙面砖进行剃除，对墙面裂缝进行防水处理并对外墙砖进行恢复。2、材料及工器具准备材料：石子、水泥、河沙、石粉、密封固化剂、陶粒混凝土、水泥基渗透结晶型防水涂料、SBS弹性体改性沥青防水卷材、氯丁胶乳化沥青、聚合物水泥防水涂料、耐碱网格布、6mm冷拔钢筋、挤塑聚苯板等。工器具：切割机、断线钳、空压机、风镐、錾子、平铲、手推车、混凝土搅拌机、燃气罐及喷枪、滚刷、排刷、钢卷尺等。3、防水维修施工方案目标：遵照以排为主，防排结合施工标准，确保维修施工后达成不渗漏目标。注：因该建筑物共三楼，施工部位包含房屋顶面、三层露台及屋面楼梯间帽厅，本栋楼无电梯使用，且屋面跨度较大，全部施工使用材料及建筑垃圾清除全部需要使用人工进行二次转运，转运距离为120米。屋面、楼梯间帽厅及三楼露台地面施工工序：屋面杂物清运原结构层凿出并清运基层清理并固化处理陶粒混凝土找坡层砂浆找平层水泥基渗透防水层SBS弹性体改性沥青防水卷材挤塑聚苯板保温层砂浆保护层（内压耐碱网格布）钢筋混凝土保护层（内配6mm冷拔钢筋）。各分项工程施工工艺：屋面杂物清运：因屋面废弃时间较长杂物较多，需对屋面杂物进行清理。楼梯间帽厅上有一座中央空调冷却塔需要优异行吊装拆除并清运，冷却塔在4.2米高帽厅上拆除需搭设施工满堂脚手架并使用吊车配合施工。杂物及拆除后冷却塔需要使用人工转运至一楼室外，人工装载上车（目测杂物超出5车），运至渣场倒渣，渣距30KM。原结构层凿出并清运：使用空压机及风镐对旧屋面、帽厅及露台地面进行凿出，凿出开始前先使用切割机对屋面刚性层进行切割。原屋面结构层凿出平均厚度为30cm，为避免屋面集中荷载过大采取边凿出边转运方法施工，楼梯间帽厅上建筑垃圾因高度较高需要搭设满堂脚手架转运至屋面堆码。建筑垃圾需要人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。凿出后建筑垃圾较松散，应充足考虑松散系数。基层清理并固化处理：对原混凝土结构基层进行清理，并用水进行冲洗，确保基层清洁。使用混凝土密封固化剂对原钢筋混凝土基层进行固化处理。陶粒混凝土找坡层：陶粒混凝土使用页岩陶粒进行施工粒径应控制在5-15mm，密度为500-700kg/m3，水泥应选择325号一般硅酸盐水泥，施工时应按配合比进行搅拌施工，找坡层施工应确保屋面雨水顺利排除，陶粒混凝土找坡层平均厚度为25cm，找坡坡度大于2%，且落水管最薄处不少于30mm。全部施工材料需人工转运至屋面。砂浆找平层：使用20mm厚1：2.5水泥砂浆对施工完成后陶粒混凝土表面进行找平处理，施工时应确保陶粒混凝土表面充足润湿，并使用铁板进行表面压光处理并立即养护，确保表面平整密实无开裂。全部施工材料需人工转运至屋面。水泥基渗透防水层：待找平层养护完成满足强度要求时涂刷1.5mm厚水泥基渗透结晶型防水涂料（CCCW-A GB18445-），涂刷分两次进行，待第一次涂刷未完全干燥时进行二次涂刷，涂刷厚度不低于1.5mm，每平方用量不少于2.67KG。涂刷施工时应确保均匀且无流聚产生，表面应无气泡。全部施工材料需人工转运至屋面。SBS弹性体改性沥青防水卷材：待水泥基防水层施工养护完成基面基础干燥后施工4mm厚SBS弹性体改性沥青防水卷材（SBS-PY-PE-4mm GB18242-），防水卷材施工面应满涂氯丁胶乳化沥青冷底油，冷底油应涂刷均匀且无漏涂。卷材和基层均采取热熔法施工，卷材长短边搭接宽度不应少于100mm，在屋面及女儿墙转角处、阴阳角部位、穿出构件和其它细部节点均应做附加卷材加强层处理，附加层宽度为300mm。全部施工材料需人工转运至屋面。挤塑聚苯板保温层：为满足建筑物使用节能要求，保温层使用45mm厚挤塑聚苯板（XPS）进行施工，要求板材导热系数为0.03W/M.K，容重为40kg/m3。挤塑板铺贴方法采取水泥砂浆进行粘接，板材应错缝搭接并挤紧，不得有缝隙。全部施工材料需人工转运至屋面。砂浆保护层（内压耐碱网格布）:在铺设完成挤塑板表面进行1：2.5聚合物水泥砂浆底层施工，施工时聚合物砂浆应搅拌均匀，厚度约为20mm左右。抹聚合物砂浆后立即压入耐碱网格布，网格布应按工作面长度进行裁剪，并留出搭接长度。全部施工材料需人工转运至屋面。钢筋混凝土刚性层（内配6mm冷拔钢筋）：待砂浆强度达成要求后进行刚性层施工，钢筋采取6150150钢筋网（钢筋网横纵各4米断开）绑扎，钢筋底部需设置垫块。混凝土采取C20细石混凝土进行浇筑，在浇筑时纵横6米应设置膨胀缝，缝内钢筋应断开，膨胀缝宽度为20mm，采取内卡泡沫板方法预留，在混凝土终凝前取出，缝内填筑防水油膏密封材料。混凝土浇筑厚度为40mm，浇筑完成后应铺设草袋进行润湿养护，养护时间不少于7天。全部施工材料需人工转运至屋面。屋面、楼梯间帽厅及三楼露台地面防水结构层次以下：屋面、楼梯间帽厅及三楼露台女儿墙施工工序：女儿墙原抹灰层凿出并清运水泥砂浆抹灰聚合物水泥防水涂料SBS弹性体改性沥青防水卷材砂浆保护层（内压耐碱网格布）。各分项工程施工工艺：女儿墙原抹灰层凿出并清运：使用空压机及风镐对女儿墙原抹灰层进行剃除，剃除厚度为2cm，应确保原抹灰层剃除洁净。楼梯间帽厅上剃除建筑垃圾需要使用脚手架转运至屋面堆码，剃除建筑垃圾需要人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。凿出后建筑垃圾较松散，应充足考虑松散系数。水泥砂浆抹灰：对女儿墙砖砌体进行充足润湿后，在基层涂刷素水泥浆，使用1：2.5水泥砂浆进行女儿墙抹灰，抹灰厚度为2cm，抹灰层采取铁板收平并压光。全部施工材料需人工转运至屋面。聚合物水泥防水涂料：待女儿墙抹灰层养护完成满足强度要求时涂刷1.5厚聚合物水泥防水涂料（JS-I乳液GB/T23445-），涂刷分两次进行，待第一次涂刷未完全干燥时进行二次涂刷，涂刷厚度不低于1.5mm，每平方用量不少于2.67KG。防水涂料涂刷应包含女儿墙立面、压顶及外口滴水位置立面处，涂刷施工时应确保均匀且无流聚产生，表面应无气泡。全部施工材料需人工转运至屋面。SBS弹性体改性沥青防水卷材：待聚合物水泥防水层施工养护完成基面基础干燥后施工4mm厚SBS弹性体改性沥青防水卷材（SBS-PY-PE-4mm GB18242-），防水卷材施工面应满涂氯丁胶乳化沥青冷底油，冷底油应涂刷均匀且无漏涂。卷材和基层均采取热熔法施工，卷材长短边搭接宽度不应少于100mm。全部施工材料需人工转运至屋面。砂浆保护层（内压耐碱网格布）：在铺设完成防水卷材面进行1：2.5聚合物水泥砂浆保护层施工，施工时聚合物砂浆应搅拌均匀，厚度应为20mm。防水层施工完成经验收合格后采取1：2.5抹聚合物砂浆抹灰进行保护，施工时应注意边摸边压入耐碱网格布，确保后续使用不开裂，网格布应按工作面长度进行裁剪，并留出搭接长度。全部施工材料需人工转运至屋面。屋面、楼梯间帽厅及三楼露台女儿墙防水结构层次以下：排烟道口、落水管口施工工序：落水管口累计4个，排烟道口累计18个全部出现管口渗漏情况，需要对排烟道口、落水管口做加强处理。排烟道高度为50cm。各分项工程施工工艺：排烟道口、落水管口原抹灰层凿出并清运水泥砂浆抹灰水泥基渗透结晶型防水涂料SBS弹性体改性沥青防水卷材砂浆保护层（内压耐碱网格布）700700钢筋混凝土盖板安装。排烟道口、落水管口原抹灰层凿出并清运：使用空压机及风镐对女儿墙原抹灰层进行剃除，剃除厚度为2cm，应确保原抹灰层剃除洁净。剃除建筑垃圾需要人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。凿出后建筑垃圾较松散，应充足考虑松散系数。水泥砂浆抹灰：对剃除基层进行充足润湿后，在基层涂刷素水泥浆，使用1：2.5水泥砂浆进行女儿墙抹灰，抹灰厚度为2cm，抹灰层采取铁板收平并压光。烟道口和地面交接处应抹成圆弧形，确保后续防水层施工粘接紧密。全部施工材料需人工转运至屋面。水泥基渗透结晶型防水涂料：待抹灰层养护完成满足强度要求时涂刷1.5厚水泥基渗透结晶型防水涂料（CCCW-A GB18445-），涂刷分两次进行，待第一次涂刷未完全干燥时进行二次涂刷，涂刷厚度不低于1.5mm，每平方用量不少于2.67KG，涂刷施工时应确保均匀且无流聚产生，表面应无气泡。防水层施工应翻边到烟道口内壁，确保雨水无法内流。全部施工材料需人工转运至屋面。SBS弹性体改性沥青防水卷材：待聚合物水泥防水层施工养护完成基面基础干燥后施工4mm厚SBS弹性体改性沥青防水卷材（SBS-PY-PE-4mm GB18242-），防水卷材施工面应满涂氯丁胶乳化沥青冷底油，冷底油应涂刷均匀且无漏涂。卷材和基层均采取热熔法施工，卷材长短边搭接宽度不应少于100mm。防水层施工应翻边到烟道口内壁，确保雨水无法内流。全部施工材料需人工转运至屋面。砂浆保护层（内压耐碱网格布）：在铺设完成防水卷材面进行1：2.5聚合物水泥砂浆保护层施工，施工时聚合物砂浆应搅拌均匀，厚度应为20mm。防水层施工完成经验收合格后采取1：2.5抹聚合物砂浆抹灰进行保护，施工时应注意边摸边压入耐碱网格布，确保后续使用不开裂，网格布应按工作面长度进行裁剪，并留出搭接长度。全部施工材料需人工转运至屋面。700700钢筋混凝土盖板安装：购置700700预制钢筋混凝土盖板，安装时采取水泥砂浆进行粘接，并居中放置，确保雨水无法渗漏进入排烟道口。全部施工材料需人工转运至屋面。排烟道口、落水管口结构层次以下：外墙开裂渗水修复施工工序：该项目外墙经现场反复查勘发觉累计有7处外墙开裂漏水情况，其中分别为三楼4处，二楼3处，多为砖砌体和混凝土梁交接处受拉区域起鼓开裂，约42平方米。外墙开裂踢打清理无机防水材料封堵聚合物乳液建筑防水涂料外墙砖恢复。各分项工程施工工艺：外墙开裂踢打清理：在屋面安装吊篮，使用吊篮对外墙开裂空鼓位置进行踢打清理。因外墙渗漏位置分部较宽不一样位置处理需要移动安拆吊篮。需要剃除外墙面积经测量约为42平方米。无机防水材料封堵：使用无机防水封堵材料（水不漏）对清理后外墙开裂材料进行封堵，封堵厚度为2cm，确保裂缝外壁完全封闭，施工作业需要在吊篮内进行。全部施工材料需人工转运至屋面。聚合物乳液建筑防水涂料：使用聚合物乳液建筑防水涂料进行数次涂刷，提议涂刷厚度不少于1.5mm，每平方用量不少于2.67KG。涂刷施工时应确保均匀且无流聚产生，表面应无气泡。施工作业需要在吊篮内进行。全部施工材料需人工转运至屋面。外墙砖恢复:购置和原来相同外墙饰面砖进行恢复施工，外墙饰面砖采取外墙砖粘接剂进行施工，施工作业需要在吊篮内进行。全部施工材料需人工转运至屋面。注意事项：屋面防水工程处理完成后进行48小时关水试验，关水深度最低处应不少于5cm深，确保无渗漏后方可进行保护层施工，已铺好卷材防水层，应采取方法进行保护，严禁直接在防水层上进行施工作业和运输等。（二）高创园A栋楼梯间帽厅渗漏及外幕墙渗水1、现场情况分析经过现场勘察认为因为楼梯间帽厅屋面原防水层保护层破损严重，造成防水卷材老化断裂，且部分防水卷材已经被掀起；女儿墙抹灰层出现大量开裂、空鼓并渗漏情况。楼梯间墙体和地面交接处卷材开裂破损砂灰脱落，墙体后塞口位置墙面开裂，外墙砖起鼓脱落，遇下雨天雨水从开裂缝隙渗透造成内墙面发霉掉灰。幕墙上设置铝单板变形开裂，造成幕墙结合处结构胶老化断裂，在下雨时，尤其是在风压作用下雨水从幕墙铝单板交接处裂缝渗透墙体进入室内，造成室内渗水。2、材料及工器具准备材料：石子、水泥、河沙、石粉、密封固化剂、水泥基渗透结晶型防水涂料、SBS弹性体改性沥青防水卷材、氯丁胶乳化沥青、聚合物水泥防水涂料、耐碱网格布、6mm冷拔钢筋、铝单板、多规格幕墙龙骨、硅酮耐候密封胶等。工器具：切割机、断线钳、空压机、风镐、錾子、平铲、手推车、混凝土搅拌机、燃气罐及喷枪、滚刷、排刷、钢卷尺、吊篮、电焊机等。3、防水维修施工方案目标：屋面防水维修遵照以排为主，防排结合设计标准，确保维修后达成不渗漏目标。注：因该建筑物共五楼，施工区域在屋面楼梯间帽厅上，且无电梯使用，全部施工使用材料及建筑垃圾清除全部需要使用人工进行二次转运，转运距离为140米。楼梯间帽厅室外地面（图中阴影区域）、帽厅顶地面及女儿墙施工工序：原结构层（帽厅室外地面、帽厅顶地面及女儿墙）凿出并清运女儿墙水泥砂浆抹灰基层清理并固化处理水泥基渗透防水层SBS弹性体改性沥青防水卷材挤塑聚苯板保温层女儿墙及地面砂浆保护层（内压耐碱网格布）钢筋混凝土保护层找坡（内配6mm冷拔钢筋）。各分项工程施工工艺：原结构层（帽厅室外地面、帽厅顶地面及女儿墙）凿出并清运：使用空压机及风镐对旧屋面地面原防水结构层（图中红线范围内）、帽厅上女儿墙抹灰层（帽厅上女儿墙高度500mm，压顶平面宽度300mm）、帽厅室外地面（图中蓝色阴影区域，宽度为1000mm高度为800mm）进行凿除。凿除开始前先使用切割机对地面刚性层进行切割。原帽厅顶地面结构层凿出平均厚度为20cm（图中红线范围内），帽厅室外地面凿出平均厚度为30cm，帽厅顶女儿墙及室外女儿墙里面抹灰层厚度为2cm。楼梯间帽厅高度为4.8米，高度较高，需要预先搭设满堂脚手架。建筑垃圾需要人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。凿出后建筑垃圾较松散，应充足考虑松散系数。女儿墙水泥砂浆抹灰：对女儿墙砖砌体进行充足润湿后，在基层涂刷素水泥浆，使用1：2.5水泥砂浆进行女儿墙抹灰，抹灰厚度为2cm，抹灰层采取铁板收平并压光，在转角处应抹成弧形。全部施工材料需人工转运至屋面。基层清理并固化处理：对原混凝土结构基层进行清理，并用水进行冲洗，确保基层清洁。使用混凝土密封固化剂对原钢筋混凝土基层进行固化处理。水泥基渗透防水层：待基层满足强度要求时涂刷1.5mm厚水泥基渗透结晶型防水涂料（CCCW-A GB18445-），涂刷分两次进行，待第一次涂刷未完全干燥时进行二次涂刷，涂刷厚度不低于1.5mm，每平方用量不少于2.67KG。防水涂料涂刷应包含女儿墙立面、压顶及外口滴水位置平面及立面位置（楼梯间帽厅女儿墙高60cm，压顶宽度30cm），涂刷施工时应确保均匀且无流聚产生，表面应无气泡。涂刷施工时应确保均匀且无流聚产生，表面应无气泡。全部施工材料需人工转运至屋面。SBS弹性体改性沥青防水卷材：待水泥基防水层施工养护完成基面基础干燥后施工4mm厚SBS弹性体改性沥青防水卷材（SBS-PY-PE-4mm GB18242-），防水卷材施工面应满涂氯丁胶乳化沥青冷底油，冷底油应涂刷均匀且无漏涂。卷材和基层均采取热熔法施工，卷材长短边搭接宽度不应少于100mm，在屋面及女儿墙转角处、阴阳角部位、穿出构件和其它细部节点均应做附加卷材加强层处理，附加层宽度为300mm。全部施工材料需人工转运至屋面。挤塑聚苯板保温层：为满足建筑物使用节能要求，保温层使用45mm厚挤塑聚苯板（XPS）进行施工，要求板材导热系数为0.03W/M.K，容重为40kg/m3。挤塑板铺贴方法采取水泥砂浆进行粘接，板材应错缝搭接并挤紧，不得有缝隙。全部施工材料需人工转运至屋面。女儿墙及地面砂浆保护层（内压耐碱网格布）:在铺设完成挤塑板表面及女儿墙里面进行1：2.5聚合物水泥砂浆底层施工，施工时聚合物砂浆应搅拌均匀，厚度约为20mm左右。抹聚合物砂浆后立即压入耐碱网格布，网格布应按工作面长度进行裁剪，并留出搭接长度。全部施工材料需人工转运至屋面。钢筋混凝土刚性层（内配6mm冷拔钢筋）：待砂浆强度达成要求后进行刚性层施工，钢筋采取6150150钢筋网（钢筋网横纵各4米断开）绑扎，钢筋底部需设置垫块。混凝土采取C20细石混凝土进行浇筑，在浇筑时纵横6米应设置膨胀缝，缝内钢筋应断开，膨胀缝宽度为20mm，采取内卡泡沫板方法预留，在混凝土终凝前取出，缝内填筑防水油膏密封材料。混凝土浇筑厚度为40mm，浇筑完成后应铺设草袋进行润湿养护，养护时间不少于7天。全部施工材料需人工转运至屋面。楼梯间帽厅屋面防水结构层次以下：铝单板幕墙渗水维修施工工序：外墙作业吊篮安装对原幕墙铝单板拆除并清理原铝单板幕墙龙骨修复并更换新外墙铝单板安装铝单板幕墙重新打胶。经现场测量确定需要处理变形破损开裂铝单板幕墙长度为9.5米，平面幕墙宽度为0.8米，竖向幕墙高度为3米，确定现破损开裂铝单板及幕墙面积为36.1m2，全部需要进行拆除和重新安装更换。各分项工程施工工艺：外墙作业吊篮安装：吊篮需要安置在楼梯间帽厅上方能满足施工要求，因无法使用电梯，吊篮配件需要人工二次转运至五层屋面进行组装。因楼梯间帽厅高度为4.8米，高度较高，需要预先搭设满堂脚手架，吊篮组装完成后使用满堂脚手架转运至楼梯间帽厅上。对原幕墙铝单板拆除并清理：施工作业人员在吊篮内进行原幕墙铝单板拆除清理工作，清除建筑垃圾需使用吊篮转运至屋面，再进行后续二次人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。原铝单板幕墙龙骨修复并更换：施工作业人员在吊篮内进行旧龙骨修复并更换，更换及修复龙骨需进行防锈处理。废旧龙骨需要使用吊篮转运至屋面，再进行后续二次人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。新外墙铝单板安装：施工作业人员在吊篮内进行新铝单板安装，新铝单板需提前定制，材质、颜色、规格及其尺寸和原铝单板相同。铝单板幕墙重新打胶：新铝单板安装完成后对铝单板交接处缝隙使用硅酮耐候结构密封胶进行打胶施工，确保缝隙打胶均匀严密。备注：另外屋面上有一台正在使用空调需要拆除，待屋面施工完成后再进行安装。（三）创新大厦八楼电梯墙角渗漏及八楼办公室窗户漏水1、现场情况分析现场勘察认为电梯墙角渗漏为原结构混凝土存在不密实空腔或砂眼，积水后出现局部渗漏情况。八楼办公室窗户漏水为原墙面砂灰层开裂空鼓，造成铝合金窗框和原结构接触部位密封胶老化开裂，墙面有较多安装空调角钢支架锚入外墙面，螺栓及支架锈蚀，周围区域墙面开裂。在下雨时，尤其是在风压作用下雨水从外墙和窗框裂缝渗透墙体进入室内。2、材料及工器具准备材料：水泥、河沙、无机防水材料封堵（水不漏）、环氧树脂堵漏浆料、止水针头、内墙腻子、内墙乳胶漆、聚合物乳液建筑防水涂料、硅酮耐候结构密封胶、外墙瓷砖等。工器具：压力灌浆剂、空压机、施工吊篮、铁板、滚刷、排刷等。3、防水维修施工方案电梯墙角灌浆渗漏施工工艺：采取压力灌注环氧树脂堵漏浆料措施进行堵漏处理。目测漏点为5个（每个漏点依据情况需要多点灌浆），首先对渗漏位置进行定位，确定位置后在原结构板上钻孔，并分别嵌入止水针头，进行渗漏区域压力灌浆堵漏处理，如一次止漏不住亦可采取数次注浆措施，直至该部位无渗漏。堵漏完成后对墙面流坠多出浆料进行铲除。施工完成观察无渗漏后对内墙面饰面层进行恢复施工。施工时将旧墙面腻子铲除，并重新刮涂两遍腻子，并分别进行墙面砂纸打磨，除尘后进行内墙乳胶漆施工，乳胶漆使用华润漆一遍底漆，两遍面漆，需要重新恢复面积25m2。因施工位置在楼梯间天棚，高度为4米，需要搭设脚手架进行施工。八楼办公室窗户及外墙渗漏施工工艺：因漏水位置在八楼办公室外墙及窗户位置，需要在屋面安装吊篮，使用吊篮对外墙开裂空鼓位置进行踢打清理。剃打前需要在楼下设置安全防护带，预防掉落建筑垃圾砸到行人。因为施工作业位置较宽需要进行2次吊篮移位。施工作业人员使用吊篮对开裂空鼓外墙砖及原外墙保温层进行剃除（修补面积约为27.6平方米，宽度为1.2米，长度为23米）。剃除完成后进行清理并充足润湿基层，使用无机防水封堵材料（水不漏）对清理后外墙开裂材料进行封堵，封堵厚度为2cm，确保裂缝外壁完全封闭。使用聚合物乳液建筑防水涂料（丙烯酸脂-I JC/T984-）进行数次涂刷，提议涂刷厚度不少于1.5mm，每平方用量不少于2.67KG。使用和原外墙相同外墙饰面砖进行恢复施工，外墙饰面砖采取外墙砖粘接剂进行施工，确保勾缝严密。外墙饰面砖施工完成后窗框周围重新打胶（硅酮耐候结构密封胶）打胶长度22米，最终对垃圾进行清理。注：全部施工材料及工器具全部需要人工转运至8楼施工位置，施工用吊篮需要装运至屋面进行安装。建筑垃圾需要二次人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。二次转运运距为32米。（四）留创园D栋负一层餐厅多部位渗漏1、现场情况分析现场勘察认为负一层餐厅顶棚存在多处渗漏原因是原结构混凝土存在不密实空腔、裂纹、砂眼、孔洞等，积水后出现渗漏情况。渗漏情况出现累计15处，以下图：2、材料及工器具准备材料：水泥、河沙、无机防水材料封堵（水不漏）、环氧树脂堵漏浆料、止水针头、内墙腻子、内墙乳胶漆、石膏板、木工板等。工器具：压力灌浆剂、空压机、脚手架、铁板、滚刷、搅拌器、排刷等。3、防水维修设计方案采取压力灌注环氧树脂堵漏浆料措施进行堵漏处理，目测发觉餐厅渗漏位置共15处（每个漏点依据情况需要多点灌浆）。为了确保施工作业人员施工操作面，首先对原顶棚装饰饰面材料进行拆除（需要拆除面积为），然后对渗漏位置进行定位，确定位置后在原结构板上钻孔，并分别嵌入止水针头，进行渗漏区域压力灌浆堵漏处理，如一次止漏不住亦可采取数次注浆措施，直至该部位无渗漏。堵漏完成后对墙面流坠多出浆料进行铲除。施工完成观察无渗漏后对内墙面饰面层进行恢复施工。因食堂天棚较复杂，有格栅吊顶和石膏板吊顶两种，需要专业木工对原吊顶进行恢复（需恢复面积约为25m2），恢复后重新刮涂两遍腻子，并分别进行墙面砂纸打磨，除尘后进行内墙乳胶漆施工，乳胶漆使用华润漆一遍底漆，两遍面漆，需要重新恢复面积25m2。注：该部位施工因食堂已经投入使用，且顶棚装饰石膏板及天花板格栅造型较多且复杂，施工时相对较困难。处理位置为室内天棚，高度约为4米，需要搭设脚手架进行施工。全部施工材料及工器具全部需要二次人工转运至负一层食堂对应施工位置，建筑垃圾也需要二次人工转运至一楼室外，人工装载上车，运至渣场倒渣，渣距30KM。二次转运运距为20米。三、渗漏封堵各工序施工及质量保护方法1、压力灌浆堵漏处理1）对待处理部位进行清理。2）用环氧树酯堵漏浆料进行压浆处理，一次止漏不住可采取数次注浆措施，直至缝内无明水流出。3）用缓凝型无机防水堵漏材料进行填塞，要求填塞密实。 2、水泥基渗透结晶型防水涂料涂刷涂刷基层在施工前首先应做好基面处理，除去基层表面上浮灰、水泥浮浆、反霜、油垢和污物，并用高压水冲洗洁净。对于基层表面上突起，疙瘩和起壳、分层等疏松部位、应将其铲除、并用水冲洗洁净。对基层上蜂窝、麻面松动石子应剔除。施工前要使基面处于湿润饱和状态，且无明水。水泥基渗透结晶型防水材料按施工方法分类进行不一样百分比（重量比）混合搅拌。用批板批刮压抹加水率为40%，用刷子涂刷加水率为60%。涂料应搅拌均匀，并严格做到随混合随施工。水泥基渗透结晶防水材料批刮（或涂刷）分两次施工，第二次施工需在第一次涂膜未完全干燥时可进行施工。每平方用料量为2.5-3kg/m。涂膜施工完成，且达成终凝后需养护2天，天天喷水淋湿3-4次。3、SBS改性沥青防水卷材施工1）对已施工基层进行除尘清理。2）在上道施工完成基面涂刷氯丁胶乳化沥青（冷底子油），冷底子油应做到涂刷均匀，且基面无残留并自然干燥。3）SBS改性沥青防水卷材按预定位置放好，用液化气或气油喷灯加热基层和卷材底面，待表面沥青熔化一薄层后，边烘烤边向前滚动卷材，并用压辊压实，注意调整火焰大小，熔化卷材表面沥青，不能过多地流淌，更不能烤透。4）卷材搭接纵横向均为10cm，用喷灯烘烤封口（和原防水体系卷材搭接宽度应大于20cm）。5）对卷材搭接位置用喷灯进行二次抿缝处理，确保接缝封口位置密封严实。4、防水工程质量自检防水堵漏工程结束后应在雨后或注水后进行关水48小时检验，经过试水验收后方可进行下到工程施工。四、安全及文明施工方法 1、进场施工人员必需严格遵守各项操作规程，严禁违章作业。 2、作业现场必需加强通风，保持空气清楚，并配置充足照明设施。 3、施工用电源必需配置漏电保护装置。 4、注浆作业必需严格控制压力，并保持各连接部件情况良好，严防高压喷浆伤人。 5、为保障在施工期间园区正常使用，本企业考虑采取分段施工方法进行，保障园区正常运行。 6、施工作业时应设置临时围挡，确保施工作业不影响园区正常工作，施工材料堆码有序并作好必需覆盖，确保园区清洁有序。 7、天天施工完成作业面做到工完场地清，降低施工中扬尘和噪音污染。
