地基钎探综合标准施工专业方案.doc

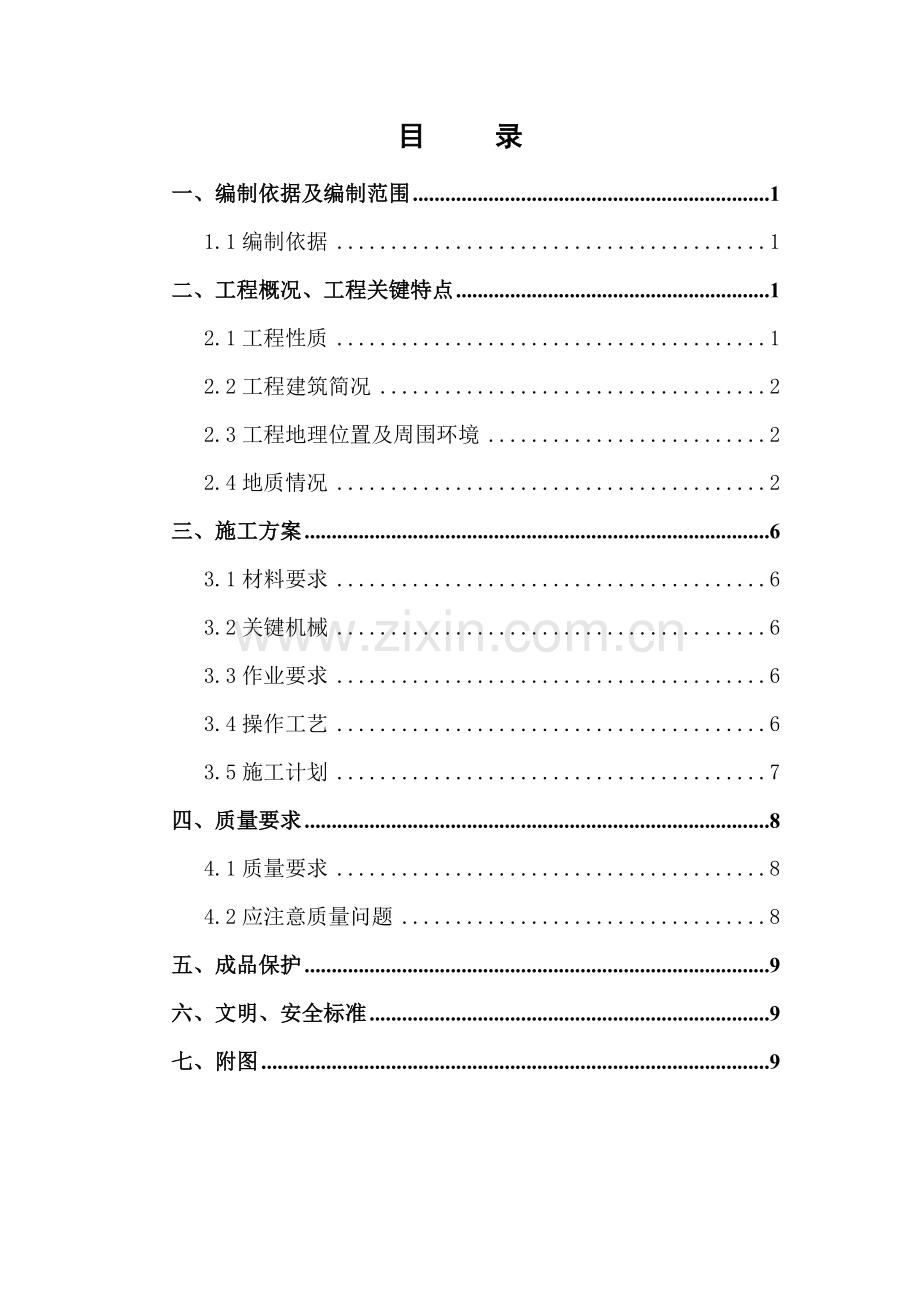

目 录
一、编制依据及编制范围 1
1.1编制依据 1
二、工程概况、工程关键特点 1
2.1工程性质 1
2.2工程建筑简况 2
2.3工程地理位置及周围环境 2
2.4地质情况 2
三、施工方案 6
3.1材料要求 6
3.2关键机械 6
3.3作业要求 6
3.4操作工艺 6
3.5施工计划 7
四、质量要求 8
4.1质量要求 8
4.2应注意质量问题 8
五、成品保护 9
六、文明、安全标准 9
七、附图 9

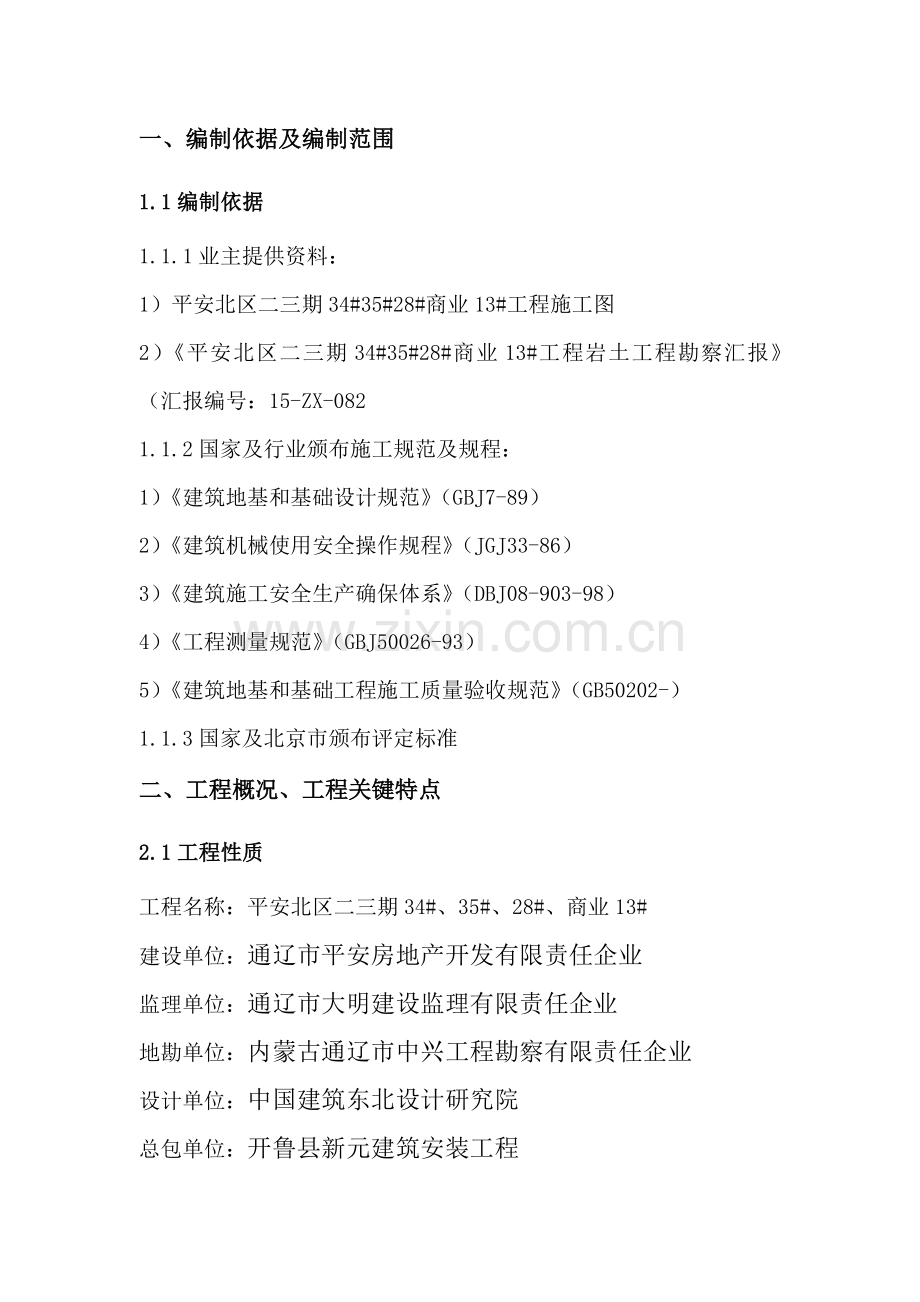

一、编制依据及编制范围
1.1编制依据
1.1.1业主提供资料：
1）平安北区二三期34#35#28#商业13#工程施工图
2）《平安北区二三期34#35#28#商业13#工程岩土工程勘察汇报》（汇报编号：15-ZX-082
1.1.2国家及行业颁布施工规范及规程：
1）《建筑地基和基础设计规范》（GBJ7-89）
2）《建筑机械使用安全操作规程》（JGJ33-86）
3）《建筑施工安全生产确保体系》（DBJ08-903-98）
4）《工程测量规范》（GBJ50026-93）
5）《建筑地基和基础工程施工质量验收规范》（GB50202-）
1.1.3国家及北京市颁布评定标准
二、工程概况、工程关键特点
2.1工程性质
工程名称：平安北区二三期34#、35#、28#、商业13#
建设单位：通辽市平安房地产开发有限责任企业
监理单位：通辽市大明建设监理有限责任企业
地勘单位：内蒙古通辽市中兴工程勘察有限责任企业
设计单位：中国建筑东北设计研究院
总包单位：开鲁县新元建筑安装工程
2.2工程建筑简况
工程名称
建筑面积（m2）
结构类型

13#楼
19984.16
框剪

28#楼
12528.03
框剪

34#楼
18248.34
框剪

35#楼
16392.64
框剪

2.3工程地理位置及周围环境
在西拉木伦大街，万达广场南侧，商业13#南侧为平安北区32#楼
2.4地质情况
见岩土工程勘察汇报附页。
3.1材料要求
砂：通常为中砂。
3.2关键机械
机械打钎机(轻便触探器)
钎杆穿心锤重10kg，尖锥头、触探器钎杆用直径28钢筋，长度2.1-2.4m。其它有钢卷尺等。
3.3作业要求
3.3.1基土已挖至基坑底设计标高以上200mm，表面应平整，轴线及坑宽、长均符合设计图纸要求。
3.3.2依据设计图纸绘制《钎探点位平面部署图》在图上标清孔位编号。
3.3.3按钎探孔位平面部署图放线并撒白灰点。
3.3.4杆上预先划好30cm横线。
3.3.5钎探孔排布依据《基土钎探工艺标准（103—1996）》部署，钎探孔位平面位置按梅花型部署，间距1.5米，孔深2.1米，具体部署见《钎探点位平面部署图》。
3.4操作工艺
工艺步骤：确定打钎次序——就位打钎——统计锤击数——整理统计——拔钎盖孔——检验孔深——灌砂
3.4.1钎探孔位置平面部署图放线，孔位洒上白灰点。
3.4.2将触探杆尖对准孔位，把触探杆竖直打人土层中。
3.4.3统计锤击数。钎杆每打入土层30cm，统计一次锤击数。按地基钎探统计实施。
3.4.4拔钎，拔除后用砖盖孔。
3.4.5移位：将触探杆搬到下一个孔位，方便继续打钎。
3.4.6灌砂：打完钎孔，经过质检人员和工长检验孔深和统计无误后，即进行灌砂。灌砂时每填人30cm左右，用钢筋捣实一次。
3.4.7整理统计：按孔次序编号，将锤击数填人统一表格内，字迹清楚，经过技术责任人、质检员、打钎人员签字后归档。
3.5施工计划
依据施工需要，本工程地下部分分为十个流水段，基底钎探分为22个区域，也按此流水段划分进行作业。因为工期十分担心，同时为避免降雨对地基土影响，现场钎探、验槽尽可能分段进行，钎探完成一段后立即联络勘探单位进行验槽，验槽符合要求后应立即浇筑混凝土垫层。
本工程地下35#需要钎探面积189平米，34#需要钎探面积207平米，35#-34#楼中间需要钎探面积380平米，钎探孔位平面位置按梅花型部署，间距1.50m，深度2.1m。部署探孔累计229个，各分段钎孔数见下表1；
表1.各分段桩点部署数
分段
1段35#
2段34#
3段35-34

点数
70个
75个
84个

四、质量要求
4.1质量要求
4.1.1主控项目：
钎探深度必需符合要求，锤击数统计正确，不得作假。
4.1.2通常项目
（1）、钎位基础正确，探孔不得遗漏。
（2）、钎孔灌砂应密实。
4.2应注意质量问题
4.2.1遇钢钎打不下去时，应请示相关工长或技术员：取消钎孔或移位打钎。不得不打、任意填写锤数。
4.2.2将钎孔平面部署图上钎孔和统计表上钎孔先行对照，有没有错误。发觉错误立即修改或补打。
4.2.3在统计表上用彩色铅笔或符号将不一样钎孔（锤击数大小）分开。
4.2.4在钎孔平面部署图上，注明过硬或过软孔号位置，把枯井或坟墓等尺寸画上，方便设计勘察人员或相关部门验槽时分析处理。
4.2.5基土受雨后，不得进行钎探。
五、成品保护
钎探完成后，应作好标识，保护好钎孔。
六、文明、安全标准
6.1操作人员要用心施工，机械操作人员和统计人员要亲密配合，以防出现意外事故。
6.2工人上岗必需戴好安全帽，遵守劳动纪律。
6.3施工现场不得穿裙子、拖鞋、短裤等宽松衣物；在危险区域作业时应配戴好安全带，并挂在安全可靠处。
6.4施工时要有可靠地防护方法，不得伤害她人，避免被她人伤害。
七、附图
见后附图1《钎探点位平面部署图》
