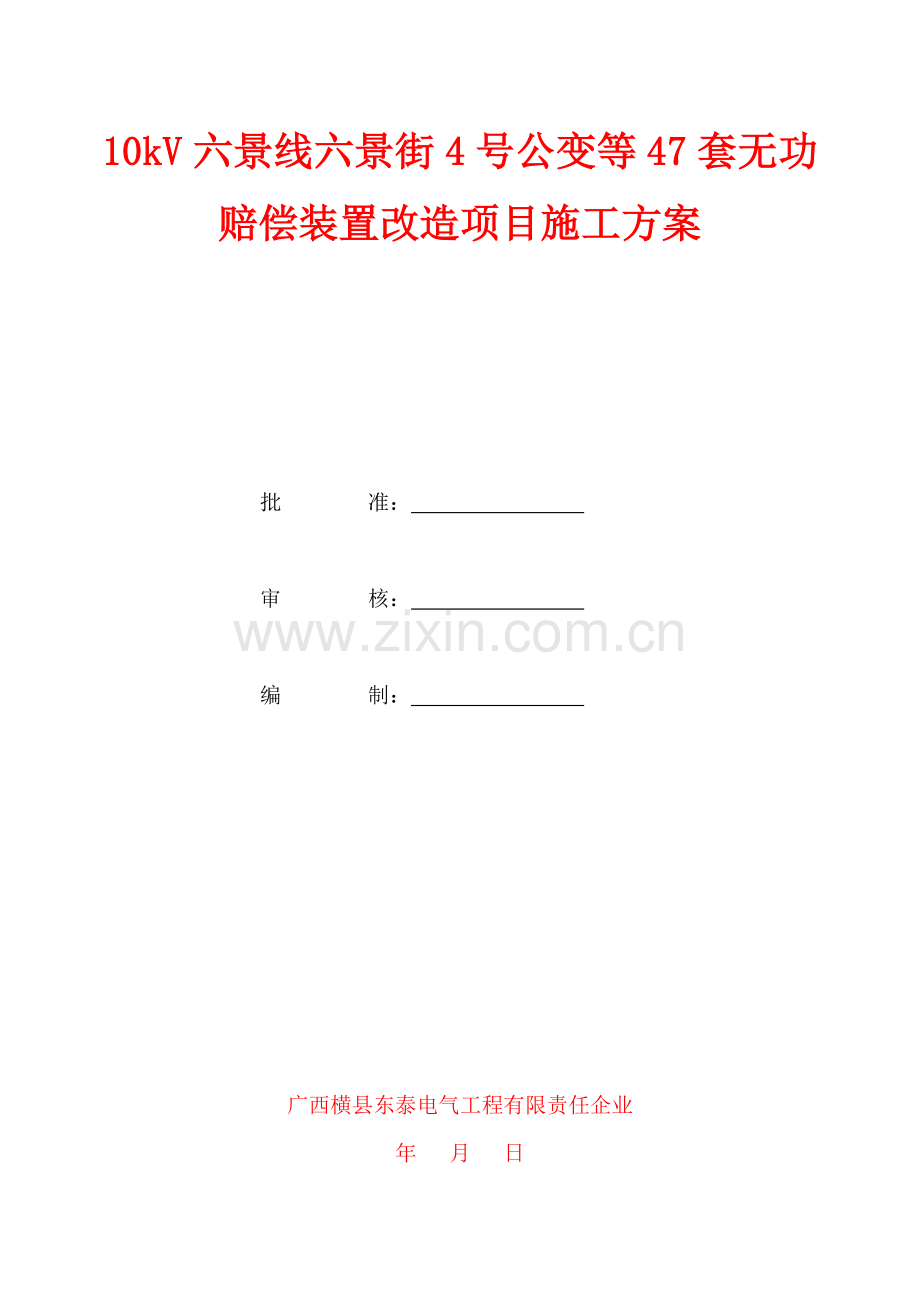

10kV六景线六景街4号公变等47套无功赔偿装置改造项目施工方案

批 准：

审 核：

编 制：

广西横县东泰电气工程有限责任企业
年 月 日

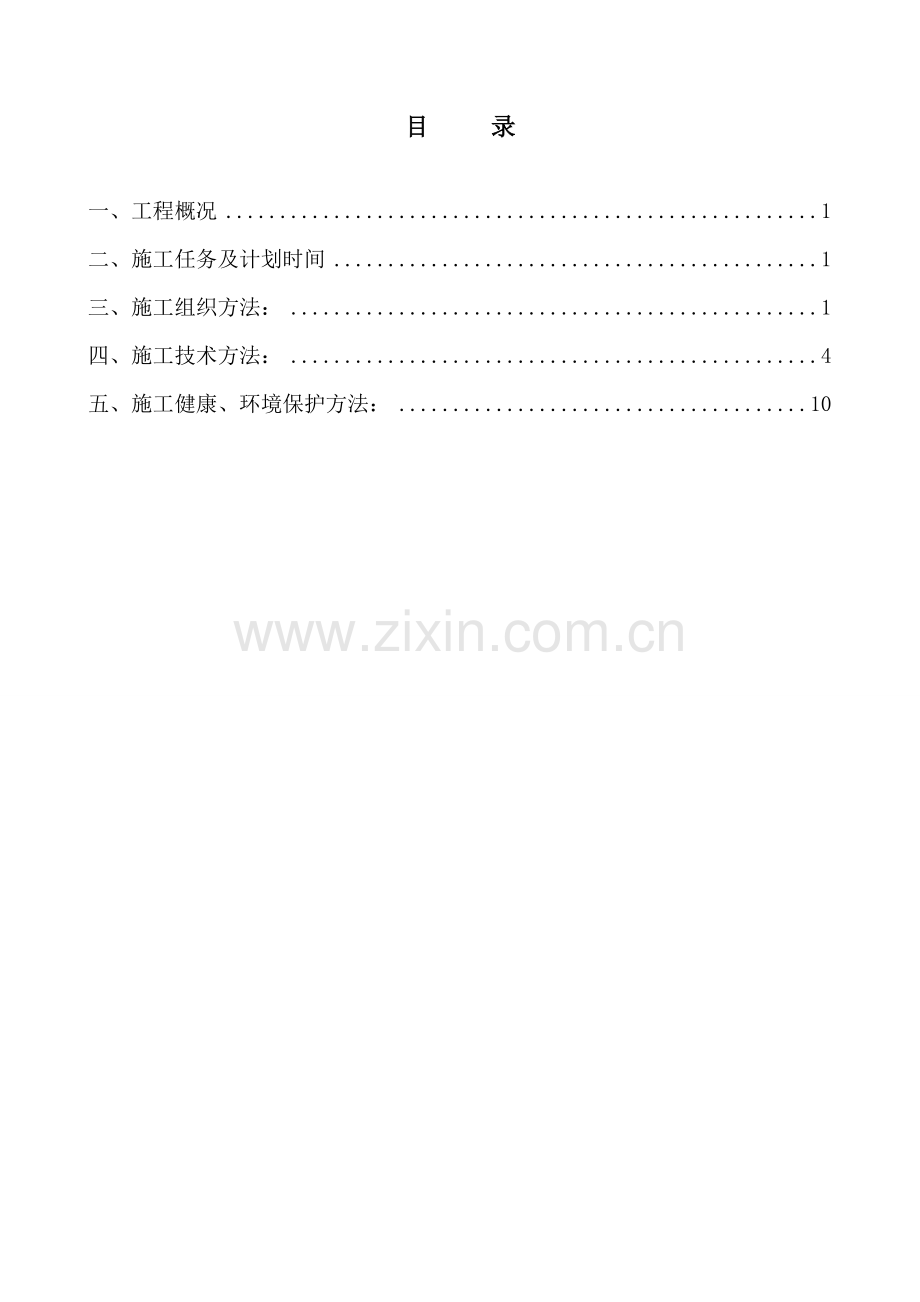

目 录

一、工程概况 1
二、施工任务及计划时间 1
三、施工组织方法： 1
四、施工技术方法： 4
五、施工健康、环境保护方法： 10

一、工程概况
1、工程名称：10kV六景线六景街4号公变等47套无功赔偿装置改造项目
2、项目批文号：
3、工程规模：
1）、六景街4号公变、下甘村1号公变、甲俭村1号公变、甲俭村2号公变等47套无功赔偿装置安装。
4、建设单位：横县供电企业
5、施工单位：广西横县东泰电气工程有限责任企业
二、施工任务及计划时间
1、施工计划及任务
序号
工作时间
工作地点
施工任务
施工人员
1

六景街4号公变、下甘村1号公变、甲俭村1号公变、甲俭村2号公变等
无功赔偿装置安装
谢杰、陈琳、谢孙荣、雷起同、蒙瑞团、孙云龙、蒙瑞结、谢典群、谢庆强、蒙大军、闭延勇、黄国强、陈昌辉

三、施工组织方法：
1、组织机构
项目责任人：周 伟
施工责任人：陈琳
安全责任人：谢孙荣
技术责任人：蒙瑞团
2、责任分工
2.1项目责任人职责
2.1.1、受企业委托，代表企业负责推行本工程施工协议，对本工程项目全方面负责。
2.1.2、落实实施国家和上级相关法律、法规、方针、政策和承包协议要求，接收业主和监理相关工程各项指令，确保工程质量、安全目标和进度要求全方面实现。
2.1.3、负责建立和管理项目部机构，组织制订各管理规章制度并落实实施，明确各部门职责范围。
2.1.4、建立健全质量确保体系和安全监察及文明施工保障体系，并确保其良好运行。
2.1.5、科学地组织和调配参与工程施工人、财、物，确保施工资源投入。
2.2施工责任人安全职责
2.2.1、对本班组人员在施工过程中安全和健康负直接管理责任。
2.2.2、负责组织本班组人员学习和实施相关安全健康和环境保护规程、要求、制度及方法。带头遵章守纪，立即纠正并查处违章违纪行为。
2.2.3、主持“站班会”。
2.2.4、检验施工场所安全文明施工情况，督促本班组人员正确使用职业安全防护用具和用具。
2.2.5、开工前，负责组织班组参与施工人员进行安全技术交底并签字，对未签字人员，不得安排参与该项目标施工。
2.2.6、负责本班组施工项目开工前安全文明施工条件检验、落实并签证确定；负责安全施工作业票审批工作。
2.2.7、督促本班组人员收工时立即清扫整理作业场所，进行文明施工。
2.2.8、落实实施安全工作和经济挂钩管理措施，做到奖罚严明。
2.3 现场安全员职责
2.3.1、负责施工方案审核。
2.3.2、现场检验施工安全方法落实情况。
2.3.3、现场监护施工人员活动，确保施工人员按施工方案要求施工。
2.4现场技术责任人安全职责
2.4.1、负责本班组安全技术和环境保护技术工作。帮助班组长组织本班组人员学习和实施上级相关安全健康和环境保护规程、要求、制度和方法。

2.4.2、负责通常施工项目安全施工方法施工作业票审查和交底工作，并监督检验方法实施情况。
2.4.3、帮助班组长进行本班组安全文明施工安全检验和施工项目开工前安全文明施工条件检验。
2.4.4、对安全施工从技术上把关
2.5.施工班人员安全职责
2.5.1、认真学习相关安全健康和环境保护相关规程、要求、制度和方法，自觉遵章守纪，不违章作业。
2.5.2、正确使用、维护和保管所使用工器具及劳动防护用具、用具，并在使用前进行可靠性检验，不合格者严禁使用。
2.5.3、施工项目开工前，认真接收安全施工作业票交底，并在交底书上签字
2.5.4、作业前检验工作场所，做好安全防护方法，以确保“三不伤害”，即：不伤害自己、不伤害她人、不被她人所伤害。下班前立即清扫整理作业场所。
2.5.5、不操作自己不熟悉或非本专业使用机械设备及工器具
2.5.6、正确使用和珍惜安全设施，未经工地专职安全员同意，不得拆除或挪用安全设施。
2.5.7、施工中发觉不安全问题应妥善处理或向上级汇报。对无安全施工方法和未经安全交底施工项目，有权拒绝施工并可越级汇报。有权阻止她人评、检举和控告。
2.5.8、认真参与安全活动，主动提出改善安全健康和环境管理工作提议。
2.5.9、发生人身事故时应立即抢救伤者，保护事故现场并立即汇报；调查事故时必需如实反应事故情况；分析事故时应主动提出改善意见和防范方法。
3、影响施工进度原因及对策
序号
可能影响施工进度原因

对策

备注

1
雷雨天气无法施工

视情况延长工作时间

2
停电计划编排及施工力量组织安排不合理
1）依据农网改造及其它项目包含该线路停电计划，应立即合理安排上报此次工程搭乘施工计划。
2）停电计划过多，合理安排施工力量，避免出现浪费停电施工机会。

3

材料不足或不符

材料不足或不符
施工前仔细清点材料规格和数量，如施工过程中发觉材料不适用，请设计单位出方案代用或加工。

4
安全工器具不足
按生产现场实际要求配置足够安全工器具，才进行施工。

4、施工机械设备、工器具
序号

名称

规格

单位

数量

备注

安全施工工器具
1
安全帽
标准
顶
15

2
安全围栏
标准
个
9

3
升降板
2.5m
付
2

4
脚扣
400#
付
8

5
双保险安全带
标准
付
8

6
接地线
10kV
付
7

0.4 kV
付
6

7
结缘手套
10kV
付
2

8
验电器
10kV
个
2

9
结缘鞋
10kV
付
2

10
警示牌
标准
张
4

工具、机械设备
1
滑轮
SDTN-10N
付
10

2
机动绞磨
JJW3-C
台
1

3
钢丝绳
Ф9.3～Ф23
组
6

4
手动葫芦
HSZ3
个
5

5
吊车
25T
辆
1

6
工程车
依维科12座
辆
2

7
竹梯
4m
把
5

8
绳索
12m
付
7

9
卡线器
KLQ-16-240
付
10

10
对讲机
TK-278
个
6

11
其它

按现场需求另行支配
四、施工技术方法：
4.1、质量控制技术方法：
4.1.1 质量控制依据：严格实施1）南网企业标准《南方电网工程施工工艺控制规范 第四部分：配网工程》（Q/CSG11105-）；2）《中国南方电网有限责任企业基建工程质量控制标准(WHS)》（Q/CSG411001-）；3）、《10kV～500kV输变电及配电工程质量验收和评定标准》（）4）、《电气装置安装工程 电气设备交接试验标准》（）；5）、本工程经会审设计图纸和业主相关要求。
4.1.2施工前材料准备阶段
（1）无功赔偿及配变计量监测装置型号符合设计，外观完好无损伤、变形等现象。
4.1.3各工序施工方法及施工质量控制技术方法：

1

设备安装
无功赔偿及配变计量监测装置
（1）支架应采取热镀锌材料，如需对热镀锌材料进行加工，必需进行防腐处理。
（2）支架安装牢靠、平整，水平面距离地面不得低于4.5m，倾斜度不应＞1％
（3）将户外高压计量装置互感器部分安装在支架上，并用热镀锌螺钉固定
（4）户外高压计量装置应安装于负荷侧。
（5）计量表箱安装距离为以表计为中心线，对地1.8～2.2m。表计安装宜方便抄表人员抄表
（6）选择导线其截面应满足设计要求，导线在施工前应先用尺实际测量各跨安装点正确长度，依据施工需要进行切割。
（7）导线压接后不应使管口周围导线有隆起和松股，管表面应光滑，无裂纹。金具压接后，均应倒棱，去毛刺。
（8）两端遇有铜铝连接时，应设有过渡方法。
（9）引线应安装牢靠、排列整齐美观。导电部分及引线相间距离及对地距离应符合要求要求。
（10）接线端子和引线连接应采取线夹，接触面清洁无氧化膜，并涂以中性导电脂。
（11）计量表计二次电缆线沿电杆垂直向下，应尽可能垂直，并宜相隔3m绑扎，使其紧附于电杆。
（12）户外高压计量装置箱体及支架接地应可靠，紧固件及防松零件齐全。
（13）户外一次接线应采取热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出2～3丝扣。
（14）导线相色标识正确清楚、对应。
（15）计量表箱二次电缆口应进行封堵。
（16）悬挂标志、警告牌等参考设计图纸及上级单位验收相关标准及文件要求设置

4.2、安全控制技术方法：
4.2.1 安全控制依据：严格实施1）中国人民共和国国家标准《电力安全工作规程电力线路部分》2）《电网工程建设施工安全基准风险指南（）》；《中国南方电网有限责任企业基建工程安全文明施工检验评价标准表式( 年版)》，其它相关国家法律、地方法规及行业标准和南方电网企业规章制度和相关文件。
4.2.2施工前安全控制方法
（一）班前会
作业之前应组织召开班前会，由工作责任人向作业人员交代此次作业工作任务，停电线路设备名称、地段、带电部位、危险点及防范方法，施工方法及工艺要求等 危险点： 1触电伤害； 2机械伤害；3高处坠落；4坠物伤人；5误操作；
（二）出发前检验
工作前，工作责任人应检验工作人员着装是否整齐并符合安全规程相关要求，工作票上所列工作人员是否到齐，精神状态是否正常，满足安全工作要求，所用工器具和材料是否合格，数量是否备足工作需要： (1)绝缘拉杆：表面无受潮及发霉现象，确定未超期使用；
(2)验电器：表面无受潮及发霉现象，确定未超期使用，使用前应做音响试验，确定其能正常工作； (3)接地线：接地线各连接部分可靠，无断股，编号完整，绝缘棒部分表面无受潮及发霉现象； (4)绝缘手套：表面无受潮及发霉现象，确定未超期使用，卷曲挤压是否有漏气；
4.2.3、施工过程各项工序危险源分析及安全控制方法
（一）现场部署安全方法
依据工作票所列安全方法进行部署：
(1)验电时，应戴绝缘手套，并有专员监护；
(2)线路验电时应逐相进行。对同杆架设多层电力线路验电时，应先验下层后验上层，先验低压后验高压； (3)线路经验电确无电压后，方可装接地线；
(4)同杆架设多层电力线路应先挂下层后挂上层，先挂低压后挂高压。装设接地线时应先接接地端，后接导线端，挂接接地线时人体不得接触接地线。接地棒插入地下深度不得小于0.6m； (5)悬挂标志牌，人员密集场所和公路旁还应装设安全遮栏。 （6）更换耐张杆时必需打好要相邻电杆临时拉线
（二）宣读工作票
工作责任人认真查对线路名称及杆号，列队宣读工作票；交待工作内容、施工方案、停电范围，带电部位，此次作业“危险点”及控制方法，和其它注意事项，现场作业人员全部清楚后，逐一在工作票上签字确定。
（三） 更换工作工序危险源分析及安全控制方法
序号
工序
危险点
风险
种类
风险控制方法

4

设备安装

手动葫芦防脱钩装置失
效

坠落
碰撞
打击
1. 使用前应检验手动葫芦吊钩、链条、转动装置及刹车装置；
2. 手动葫芦防脱钩装置应齐全有效；
3. 手拉链或扳手拉动方向应和链槽方向
一致，不得斜拉硬搬，操作人员不得站在葫芦正下方；
4. 带负荷停留较长时间或过夜时，应将手拉链或扳手绑扎在起重链上，并采取保险方法
不按要求使用或选择不合格登高工具
坠落
按要求使用安全、合格登高用具
高空作业不按要求佩戴安全带
坠落
使用双保险安全带
不用绳索传输工具、物料及不使用工具袋
打击
用绳索传输工器具、材料，现场人员必需戴安全帽
无功赔偿装置安装采取不合格或不比配手动葫芦、钢丝绳进行调装
打击

必需使用合格、比配安全、施工工器具进行施工。
安装无功赔偿装置安装等时下方有些人走过或交叉作业
打击
施工作业现场协调并设专员统一指挥，设专员监护，并严禁人员从下方经过，
无功赔偿装置安装采取手动葫芦进行调装时、手动葫芦收线过快，或两边手动葫芦受力不均匀。
坠落
手动葫芦收线提升无功赔偿装置安装不能过快，而且两边手动葫芦同时收，严禁两边受力不均匀
施工人员临时站在未紧固设备和金具上面施工。
坠落
严禁站在未紧固设备和金具上面施工
电焊作业没有使用个人安全防护用具
灼（烫）伤
触电
1. 严格实施电焊作业规程；
2. 严格实施持证上岗制度；
3. 潮湿地方应使用绝缘垫；
4. 正确使用个人安全防护用具；
5. 电焊机外壳必需按要求接地
气焊用具使用不规范
爆炸
1. 严格实施气焊作业规程；
2. 严格实施持证上岗制度

4.2.4、其它危险分析方法：
序号
可能碰到紧急、突发事件
应对方法
1
人员触电伤害
1、工作班组在开工前，工作责任人要组织全体工作人员召开工前会，进行“三交底”、“五检验”工作，进行现场危险点、危险源辩识和分析并提出控制方法，交底该工程安全注意事项；
2
人员砸伤
1、凡进入施工现场工作人员必需正确佩戴安全帽,穿工作服,严禁拖鞋,凉鞋,高跟鞋.严禁酒后进入施工现场
2、工作人员使用刀具时，应掌握力度，并注意开剖方向，预防刀具打滑伤手，制作电缆头所用工具器要确保安全有效，在切开电缆时要做好预防割伤电缆、割伤自己保护方法
3、严禁在起吊物下直接组装设备，严禁超出工作范围工作，施工人员进隧道及电缆夹层必需戴安全帽；
4、在工作范围四面装设安全警示遮栏，设专员监护。
3
高空坠落伤害
1、全部工作人员在施工前必需使用双保险安全带和戴好安全帽，并穿好工作服；登上电杆施工时，要将双保险安全带应系在电杆上，预防双保险安全带被锋利物割破，无法起到保护作用。
2、在登上电杆前，施工人员应认真检验脚扣、升降板、脚钉及爬梯等是否牢靠，方可攀登。
3、在施工过程中应把预防令克、刀闸、避雷器、引线、脚扣、降板、脚钉等物件打击、人体高处坠落、旁边带电线路及感应电触电等事故列为本工作预防关键，并把预防物件打击、高处坠落列为本工程安全工作预防关键，并将该预防关键落实到每个作业人员。
4、对施工过程中所用令克、引线、横担、避雷器等必需用绳索传输，不得抛掷。工作点周围应设置安全围栏，预防行人经过或逗留，以防在施工过程中因为坠落物砸伤行人。
交通事故
5、在每个工作点四面设置专职监护员、交通协管员，设置施工标志牌及交通限速牌，对道路交通进行维护，确保安全施工。
4
未设置警示标识
在工作地点装设固定安全围栏（2.5正方形，严禁使用警戒带），并在施工现场围栏两侧悬挂“前面施工，车辆慢行！”安全标示牌,而且设置红白色安全警示墩，

4.2.5、其它方法：
序号
可能碰到紧急、突发事件
应对方法
1
人员外伤
1、事故处理，现场心跳、呼吸停止者应立即作心肺复苏；2、有大出血者应主动采取止血方法；3、多发骨折伴休克者，按骨折固定及休克处理，搬运时一律按脊柱损伤标准进行搬运（滚动法、平托法）。
4、伴有颅脑外伤伤员，按颅脑外伤处理。
2
交通安全
1、碰到道路交通事故，不要惊慌失措，要保持冷静，利用电话、手机拨打122交通事故报警电话和120抢救中心报警电话。
2、报警时要说清发生交通事故时间、地点及事故大致情况；在交通警察到来前，要保护好现场，不要移动现场物品；交通事故造成人员伤亡时，当事人不要和车方私了，以免事后伤情恶化，后患无穷；碰到肇事车逃逸时，要记下车牌号码、车身颜色及特征，立即向当地公安机关举报，为侦破工作提供依据和线索。
4、遇有交通人身伤亡事故时，在无人救助情况下，要尽可能将伤者移至安全地带，以免再次受伤；暴露伤口要尽可能先用洁净布覆盖，再进行包扎，以保护好伤口；利用身边现有材料如三角巾、手绢、布条折成条状缠绕在伤口上方，用力勒紧，能够起止血作用；
3
其它事件
碰到突发事件时应立即拨打报警电话：
匪警：110
火警：119
抢救中心：120或999
交通事故：122
4.2.6、应急方法：
（1）、汇报制度,在工作过程中工作责任人要时刻在现场，关注工程实施进度，为避免工作延时，在工作结束前4小时，认真查对工作完成情况，如发觉有延时情况时，工作责任人提前3个半小时通知运行单位验收人员及汇报企业负责领导，企业负责领导和供电企业相关部门，专责沟通，确定处理方案，
（2）、工作开始1小时，工作责任人再次查对工作所需材料、工器具，如发觉不足立即组织专员提前调配或采购；
（3）、在工作实施过程中发觉人员施工人员不足，立即通知备用班组支援；在半小时内抵达现场支援；
4.2.7施工结束阶段
（一）自检验收
（1）、作业基础结束后，工作责任人对施工质量、工艺标准自检验收，令作业人员撤离现场 2、运行单位责任人对现场进行验收。
（二）拆除安全方法并办理工作终止手续恢复送电
工作责任人认真检验工具材料等是否遗留在设备上，对照检验工作票上工作是否全部完成，设备接线正确，确定无问题后，工作责任人命令拆除安全方法（围栏、警告牌）。变压器经检验无异常后，工作责任人向许可人汇报，并办理工作终止手续
（三）召开班后会
作业结束后，工作责任人组织作业人中召开班后会，总结工作中经验及存在问题，并制订出以后整改方法
五、施工健康、环境保护方法：
5.1、职业健康及成品保护方法：
5.1.1、现场在职人员应按国家相关要求定时体检；
5.1.2、施工队应配置有防寒、防毒等药品，工地用餐时间应按时进行，施工现场保持有清洁饮用水供给；
5.1.3、车辆运输应遵守交通规则，严禁超重，超载及带病行驶。
5.1.4、依据现场安全进行临时部署及材料堆放。
5.1.6、进场材料、构件、配件等必需严格按要求位置搭设和堆放。分类型、规格码放整齐。
5.1.8、施工各部位成活后要注意保护。
5.1.9、施工现场要保持整齐有序，生产垃圾全部要集中堆放并立即清除。
5.1.10、施工现场临时设施不能破坏相关市政设施，施工弃渣应立即外运。
5.1.11、做好用火管理，施工员在安排生产时要坚持防火安全交底制度，尤其是易燃危险作业时，要有具体防火要求。
5.1.12、工程完工以后，将施工场地内建筑垃圾及施工使用障碍物清除洁净，进行场地复原。
5.2、环境保护方法
5.2.1、必需对施工机具进行判定检验，配置符合安全、环境保护要求施工设备、设施；
5.2.3、施工过程中应严格实施《环境保护和场地清理方法》，保护环境，预防自然资源破坏；
5.2.4、工作中注意保持施工现场
整齐清洁，不得乱摆乱放施工材料和工具。
5.2.5、堆放材料、工器具应依据现场情况，选择合理部署方案，努力争取占地最少，搬运距离最近，对环境造成污染最小。
