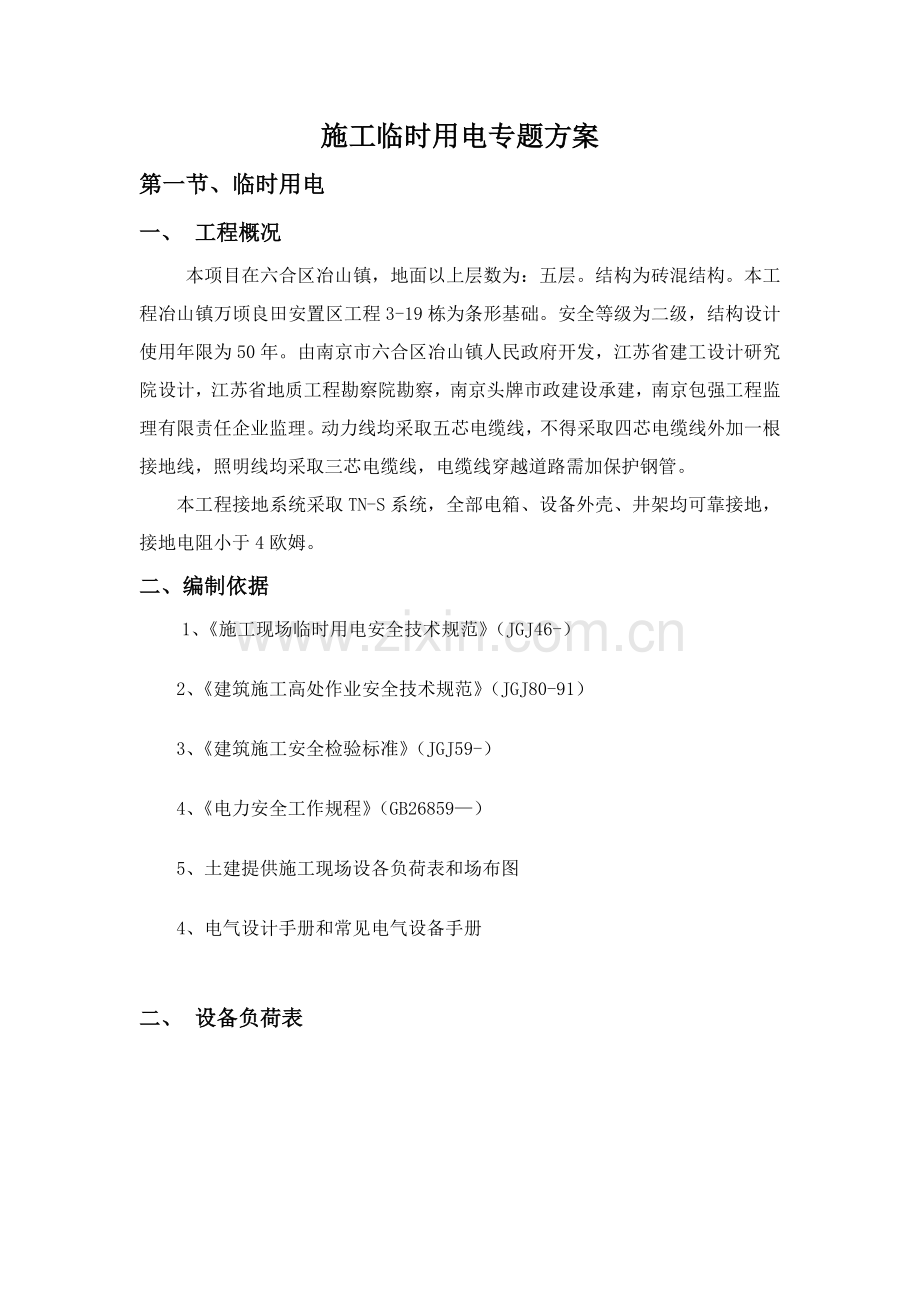

1、施工临时用电专题方案第一节、临时用电一、 工程概况本项目在六合区冶山镇,地面以上层数为:五层。结构为砖混结构。本工程冶山镇万顷良田安置区工程3-19栋为条形基础。安全等级为二级,结构设计使用年限为50年。由南京市六合区冶山镇人民政府开发,江苏省建工设计研究院设计,江苏省地质工程勘察院勘察,南京头牌市政建设承建,南京包强工程监理有限责任企业监理。动力线均采取五芯电缆线,不得采取四芯电缆线外加一根接地线,照明线均采取三芯电缆线,电缆线穿越道路需加保护钢管。本工程接地系统采取TN-S系统,全部电箱、设备外壳、井架均可靠接地,接地电阻小于4欧姆。二、编制依据1、施工现场临时用电安全技术规范(JGJ46
2、-)2、建筑施工高处作业安全技术规范(JGJ80-91)3、建筑施工安全检验标准(JGJ59-)4、电力安全工作规程(GB26859)5、土建提供施工现场设各负荷表和场布图4、电气设计手册和常见电气设备手册二、 设备负荷表序号设备名称数量每台容量(KW)累计(千瓦)备注1.塔吊QTZ401台 20202.搅拌机1台5.55.53.切断机1台444.弯曲机1台335.盘锯1台336.插入振动器6台2.213.27.电焊机1台21218.对焊机1台1001009钢筋调直机1台5.55.510.弯箍机1台2.22.211.镝灯2盏2412.预拌砂浆机1台4413电茶水炉1台101014.平板振动器1
3、台2.22.215现场办公及照明用电若干15累计212.6关键机械设备 负荷计算(附后)四、外电保护1、在建工程不得在高、低压线路下方施工,不得搭设作业棚、建造生活设施或堆放构件等物件,架空线下不得放其它杂物。2、在建工程场地处架电器外边缘以配电架空线路边缘之间必需保持安全操作距离。 3、对达不到要求电线路安全动作距离时,必需采取防护方法,增设屏障、遮栏、围栏或吊栏等,并悬挂醒目标警告标志牌。 4、施工现场架空线外电架空线路交叉时,明空线最低点和路面垂直距离应6m(1KV以下线路)。 5、对现场设置安装起吊式起重机任何部位或被吊物边缘和10KV以下架空线路边缘最小水平架高2m。 6、在外架空线
4、路离近开挖沟道时,必需预防外电架空线路电杆倾斜、悬倒。并应采取对应拉绳。五、接地和防雷1、本工程施工现场用电采取TN-S接零保护系统,反复接地不得少于3处,每一处接地电阻4。2、在施工现场专用变压器供电TN-S接零保护系统中,电气设备金属外壳必需和保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器侧零线处引出;3、当施工现场和外电线路共用一供电系统时,电气设备接地、接零保护应和原系统保持一致。不得一部分设备做保护接零,另一部分设备做保护接地。采取TN系统做保护接零时,工作零线(N线)必需经过总漏电保护器,保护零线(TE线)必需由电源进线零线反复接地处或总漏电保护器
5、电源侧零线处,引出形成局部TN-S接零保护系统。4、作防雷接地电气设备,必需同时做反复接地,同一台电气设备反复接地和防雷接地能够做同一保护接地。5、现场电力系统不准用大地做相线或零线,保护零线不得装设开关或控断器。6、保护零线任何情况下不准作它用,工作零线和保护零线在总箱处应严格区分;反复接地线应和保护零线连接。7、正常情况下电动工具外壳带电外露导电部分应作保护接零。1) 电机、灭火器、电动工具等器具,手动电动工具外壳。2) 电气设备外部应设各支架保护。3) 配电屏、配电箱外应设支架。4) 室内、室外配电装置金属框架及靠近带电部分金属围栏和金属门。5) 电力线路金属保护管、敷线钢索、起重机轨道
6、、滑升模板金属操作平台等。6) 安装在电力线路杆(塔)上开关,电容器等电气装置金属外壳及支架。8、施工现场全部用电设备,除作保护接零外,必需在设备负荷线首端处设置漏电保护装置。9、施工现场内起重机、井字架及龙门架等机械设备,若在相邻建筑、构筑物防雷装置保护范围以外,则应安装防雷装置。10、接零保护1)保护零线引出:施工现场变压器及外引电源通常为中性点直接接地系统。保护零线由变压器工作零线或总配电箱第一级漏电保护器电源侧零线引出,形成三相五线制。2)反复接地:保护零线在总配电箱(或变压器)、配电箱、开关箱、三级送电处均应作反复接地,其接地电阻R25mm2时,保护零线相线直径1/2。单相线路:保护
7、零线和相线相同,但2.5mm2(多股铜芯线)。六、配电线路1、 架空线必需采取绝缘铜线,严禁使用裸线,依据JGJ59-标准,现场除总箱进线可采取架空线(BV或BLV)外,其它均采取五芯电缆,现场严禁使用四芯电缆外加一根PE线替换五芯电缆。2、 架空线必需设在专用电杆上,专用电杆指包含电杆、横担、绝缘子在内能够可靠支持架空线,而且专门用作支持架空线木质或水泥杆。横担间最小垂直距离离直线杆0.6米,铁横担应505角钢,横担长度为1.5米(三线)。严禁在树木上、脚手架上和其它部分附着物上架设架空线路。3、 架空线必需有过负荷保护。能够采取下列任一个过保护电器:1)自动空气断路器(空气开关),其过负荷
8、脱相电流整定值事故保护线路导线安全电流值。2)容断器,其熔体额定断电流值被保护线路导线安全电流值。另外,因为漏电开关通常兼有空气开关功效,故也可兼作过负荷保护电器使用。4、 架空线敷设高度为施工现场4米,松动车道6米最大弧垂点距地2.5m。5、 电缆干线应采取埋地或架空敷设,严禁沿地面明敷,电缆在室外直接埋地深度0.6m,并在电缆上下各均匀铺设50mm厚度细纱,然后 覆盖硬质保护层。电缆接头应设在地面上接线盒内。6、 电缆穿越建筑物、构筑物、道路、易受机械损伤场所及引出地面从2m高度至地下0.2m处,必需加设防护套管。7、 橡皮电缆架空敷设时,应沿墙壁或电杆设置,并用绝缘子固定,严禁用金属裸线
9、作绑线。橡皮电线最大弧垂距地2.5m。8、 室内配线必需采取绝缘导线。采取瓷瓶、瓷(塑料)夹等敷设,距地高度2.5m。9、 进户线过墙应穿管保护,距地面高度2.5m,并应采取防雷方法。10、 湿场所或埋地非电缆配线必需穿管敷设,管口应密封,采取金属管敷设时必需保护接零。七、配电箱和开关箱施工用电配电装置是专门用作分配电力装置,它是施工用电中安全技术最集中、最关键电气设备,是安全用电关键步骤。1、配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱实施分级配电。分配电箱和开关箱距离30m。开关箱用于控制固定式用电设备水平距离3m。2、动力配电箱和照明配电箱宜分别设置,若合置在同一
10、配电箱内,动力和照明线路应分路设置。3、开关箱应由末级分配电箱配电,配电箱总回路和分路必需装有显著断开点。4、配电箱、开关箱应设置在干燥、通风及常温场所,不然应作对应防护处理。电箱设置位置周围应有足够二人同时工作空间和通道,不准堆放任何妨碍操作、维修物品,不得有灌木、杂草。5、配电箱、开关箱制作采取1.5mm铁板或优质绝缘材料,严禁用木板制作。铁质箱体应便于做整体保护接地或保护接零,箱体结构上应附加配置电器安装板和箱门。八、安全技术方法1、脚手架和室外架空线必需保持安全操作距离,不得在架空线路上晾衣服等。2、工地中安装、维修、拆除临时用电工作,必需由专职电工负责完成,电工必需经相关部门考试合格
11、后,方可上岗。3、不懂电气设备人,严禁玩弄机电设备和拉电线,移动电气设备必需经电工切断电源,并作妥善处理后进行。4、熔断丝严禁用钢丝或其它金属丝替换使用,熔断丝规格必需符合要求。配电箱、开关箱内各类电气接触装置必需灵敏可靠,绝缘良好,无积灰等。5、对危险区域应挂显著安全标志,配电箱内电源在下班时拉闸、切断电源、上锁。对暂不使用机器设备应立即切断电源。6、配电箱前场地应平整、无积水,留有二人同时经过道路。7、施工现场建立安全技术档案,其内容有:施工现场临时用电专题方案、临时用电检验验收表、技术交底资料、定时检验表、电工维修工作统计、接地电阻测定统计表。8、临时用电施工组织设计编制者必需参与临时用
12、电验收工作。9、临时用电技术档案由专员负责,各项验收、检验、测试、维修统计内容真实,填写具体、数据量化。10、建立现场用电定时检验制度,项目部做到每七天检验一次,对检验、检测中发觉不安全原因,必需立即整改。工地临时供电计算书 一、用电量计算: 工地临时供电包含施工及照明用电两个方面,计算公式以下: 其中 P 计算用电量(kW),即供电设备总需要容量; Pc 全部施工动力用电设备额定用量之和; Pa 室内照明设备额定用电量之和; Pb 室外照明设备额定用电量之和; K1 全部施工用电设备同时使用系数; 总数10台以内取0.75;1030台取0.7;30台以上取0.6; K2 室内照明设备同时使用
13、系数,取0.8; K3 室外照明设备同时使用系数,取1.0; 综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量10%,则有 全部施工动力用电设备额定用量: 序号 额定功率(kW) 距离电源(m) 机具名称 1 63 30.00 塔吊 2 11 20.00 搅拌机 3 15 20.00 蛙式打夯机 4 12 20.00 木工圆据机 5 6 40.00 潜水泵 6 12 20.00 钢筋切断机 7 12 20.00 钢筋弯曲机 8 12 20.00 钢筋调直机 9 40.4 20.00 钢筋对焊机 10 9 50.00 插入式振动器 11 6.6 50.00 平板式振动器 12 20
14、40.00 电焊机 14 10.00 20.00 其它小型机械 本例计算中 K1=0.60; 经过计算得到 P = 229kW。二、变压器容量计算:变压器容量计算公式以下: 其中 P0 变压器容量(kVA); 1.05 功率损失系数; cos 用电设备功率原因,通常建筑工地取0.75。 经过计算得到 P0 = 1.4229 =320kVA。三、配电导线截面计(二级箱、三级箱):1.按导线许可电流选择:三相四线制低压线路上电流能够根据下式计算: 其中 Il 线路工作电流值(A); Ul 线路工作电压值(V),三相四线制低压时取380V。 经过计算得到 Il = 2183.8 = 367.6A。
15、对于不一样类型铜导线,其截面积分别为: TJ型铜裸线 120mm2 BX型铜芯橡皮线 150mm2 BV型铜芯塑料线 185mm2 2.按导线许可电压降校核: 配电导线截面电压能够根据下式计算: 其中 e 导线电压降(%),对工地临时网路取7%; P 各段线路负荷计算功率(kW),即计算用电量; L 各段线路长度(m); C 材料内部系数,三相四线铜线取77.0,三相四线铝线取46.3; S 导线截面积(mm2); M 各段线路负荷矩(kW.m)。 对于不一样类型铜导线,其截面积分别为: TJ型铜裸线 13.6mm2 BX型铜芯橡皮线 13.6mm2 BV型铜芯塑料线 13.6mm2 3.干线
16、电缆选择: (1) 二级箱I =Sj2/UL3=105.38A拟采取2VV-350m235m 计算得电压降:35 m铜芯电缆,查表知Ro=0.2;Xo=0.0252;输出距离为0.1KM U%=RoPaLa/10UeXoLa/1010Ue =0.21290.50.1/100.380.380.25277.50.50.1/100.380.38= 1.585符合要求,由以上计算选择35 m铜芯电缆为二级箱支线。(2)三级箱 Sj=(Kx Pj) (Kx Qj) =150KVA拟采取25m 计算电压降:16 m铜芯电缆,查表知Ro=0.74;Xo=0.29 U%=RoPaLa/10UeXoLa/101
17、0Ue =0.74730.50.1/100.380.380.2977.50.50.1/100.380.38= 3.075符合要求,由以上计算选择16 m铜芯电缆为三级箱支线。第二节、 临时施工用水 一、概况施工、生活用水直接按建设单位提供水源点驳接,装水表计量,主管道采取DN65,楼层施工用水泵联合供水,泵压水管和市政水管相连,当市政水压满足时使用市政水,水压不够时,再使用增压水泵供水,引至楼层施工用水经过二根立管引上,管径为DN40,每根立管每层预留一个DN20截止阀。为了保障现场施工安全、建筑物场地增设DN65消防管道接口。二、施工用水量计算因采取商品砼,现场施工用水关键集中在砌砖、抹灰、
18、冲洗模板、混凝土养护、楼地面水泥砂,施工用水定额为:冲洗模板5L/m2,混凝土养护200L/m3,总用水量按最不利考虑,施工高峰期每台班工作量为:混凝土养护600m3,冲洗模板3000m2。 n Q1 . N1 1 q1 = K1 K2 . n=1 T1 . t 83600 1.5 q1 = 1.136003200+533000 3 833600 = 7.72L/s 式 中 q 施工用水量 ( L/s ) K1 未估计施工用水系数取1.1 Q1 日工程量 N1 施工用水定额 T 有效工作日,按天计算 t 天天工作班数 K2 用水不均衡系数取1.5三、施工机械用水量q2因无特殊机械,故用水量忽略
19、不计。四、施工现场生活用水量q3 P1. N3.K4 q3 = t . 833600 30035031.5 = = 0.78L/s 13833600 式 中 q3 施工现场生活用水量 ( L/s ) P1 施工现场高峰昼夜人数,取300人 N3 施工现场生活用水定额,取50L K4 施工现场用水不均衡系数,取1.5 t 天天工作班数 五、生活区生活用水量(q4) P2. N4.K5 q4 = 2433600 300310032.0 = = 0.7L/s 2433600 六、总用水量计算 因q1 + q2 + q3 + q4 qS ,(7.72+0.78+0.7)=9.2L/s10L/s,故总用
20、水量Q = 10L/s则 4Q 4310 D = = = 0.071m 取管径D=65 pv . 1000 3.143100032.5 式 中 D 配水管直径mm Q 供水量 L / s V 管网经济流速,取2.5m/s七、水源选择生活区用水、施工区用水按甲方提供水源点(DN50出水口)驳接(施工现场南侧),装表计量。因采取市政供水,生活用水、生产用水水质符适用水水质标准。临时给水采取生产、生活、消防适用一个系统。混合式部署。八、供水管道部署因为现场临时消防用水和生产给水管道共用,平时管道供生产用,火灾时停产,全部供消防用,且整个系统管道按消防水量、水压设计。生产给水管依据现场需要预留消防接口
21、及生产、办公、现场厕所等用水甩口,并在支管上设置阀门,方便维修和控制。给水管道埋地敷设,埋地深度为场地标高以下70cm,沟底铺厚度大于5cm细砂,上部复土,过路时设置钢套管。九、临时消防给水采取生产用水和消防用水适用一个系统,现场防火采取消火栓系统。现场消防干管沿道路敷设,环状部署,消火栓直径65mm,配置水龙带为 25米,充实水柱为10米,则消火栓保护半径R = 250.9 + 0.7110 = 29.6m沿施工场地部署4个消火栓可满足要求。十、临时用水系统维护和管理1、 施工时应注意确保消防管路通畅,消火栓前不阻塞或无杂物堆放。2、 施工用水随楼层升高而改变。3、 现场应立即清扫,保持洁净无积水。4、 地下室用水应严格管理,立即排除漏水现象。5、 冬季施工用水管线必需采取保温方法。十一、临时排水施工现场采取明沟排水,截面为200300mm,直线段每隔20m设置一个沉砂井,卫生间排水采取分流制,粪水排至临时化粪池,采取塑料管暗埋或暗沟,再排至市政污水管网。十二、现场电工名单关键责任人:陈桂友
