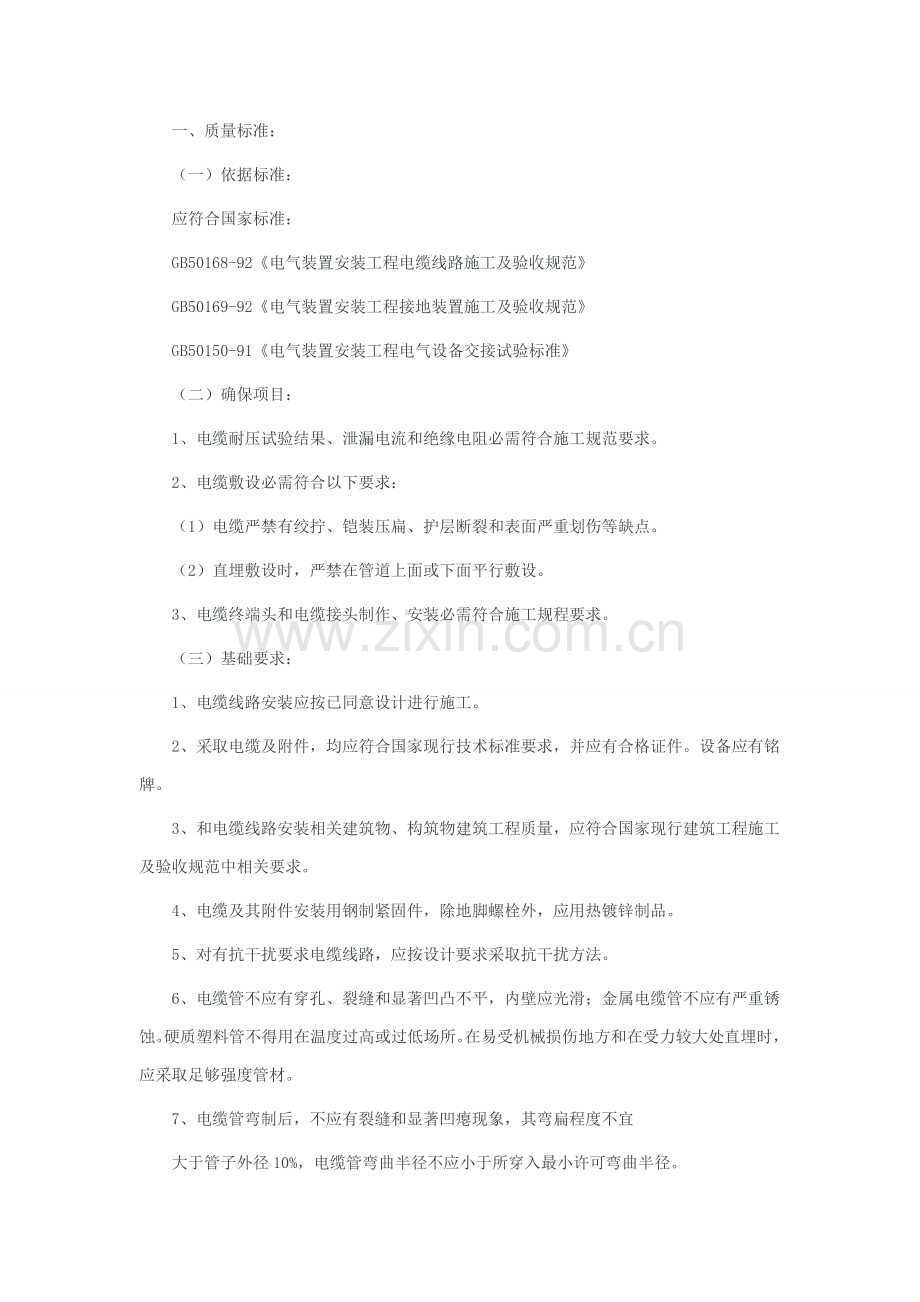

一、质量标准：
（一）依据标准：
应符合国家标准：
GB50168-92《电气装置安装工程电缆线路施工及验收规范》
GB50169-92《电气装置安装工程接地装置施工及验收规范》
GB50150-91《电气装置安装工程电气设备交接试验标准》
（二）确保项目：
1、电缆耐压试验结果、泄漏电流和绝缘电阻必需符合施工规范要求。
2、电缆敷设必需符合以下要求：
（1）电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺点。
（2）直埋敷设时，严禁在管道上面或下面平行敷设。
3、电缆终端头和电缆接头制作、安装必需符合施工规程要求。
（三）基础要求：
1、电缆线路安装应按已同意设计进行施工。
2、采取电缆及附件，均应符合国家现行技术标准要求，并应有合格证件。设备应有铭牌。
3、和电缆线路安装相关建筑物、构筑物建筑工程质量，应符合国家现行建筑工程施工及验收规范中相关要求。
4、电缆及其附件安装用钢制紧固件，除地脚螺栓外，应用热镀锌制品。
5、对有抗干扰要求电缆线路，应按设计要求采取抗干扰方法。
6、电缆管不应有穿孔、裂缝和显著凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。硬质塑料管不得用在温度过高或过低场所。在易受机械损伤地方和在受力较大处直埋时，应采取足够强度管材。
7、电缆管弯制后，不应有裂缝和显著凹瘪现象，其弯扁程度不宜
大于管子外径10%，电缆管弯曲半径不应小于所穿入最小许可弯曲半径。

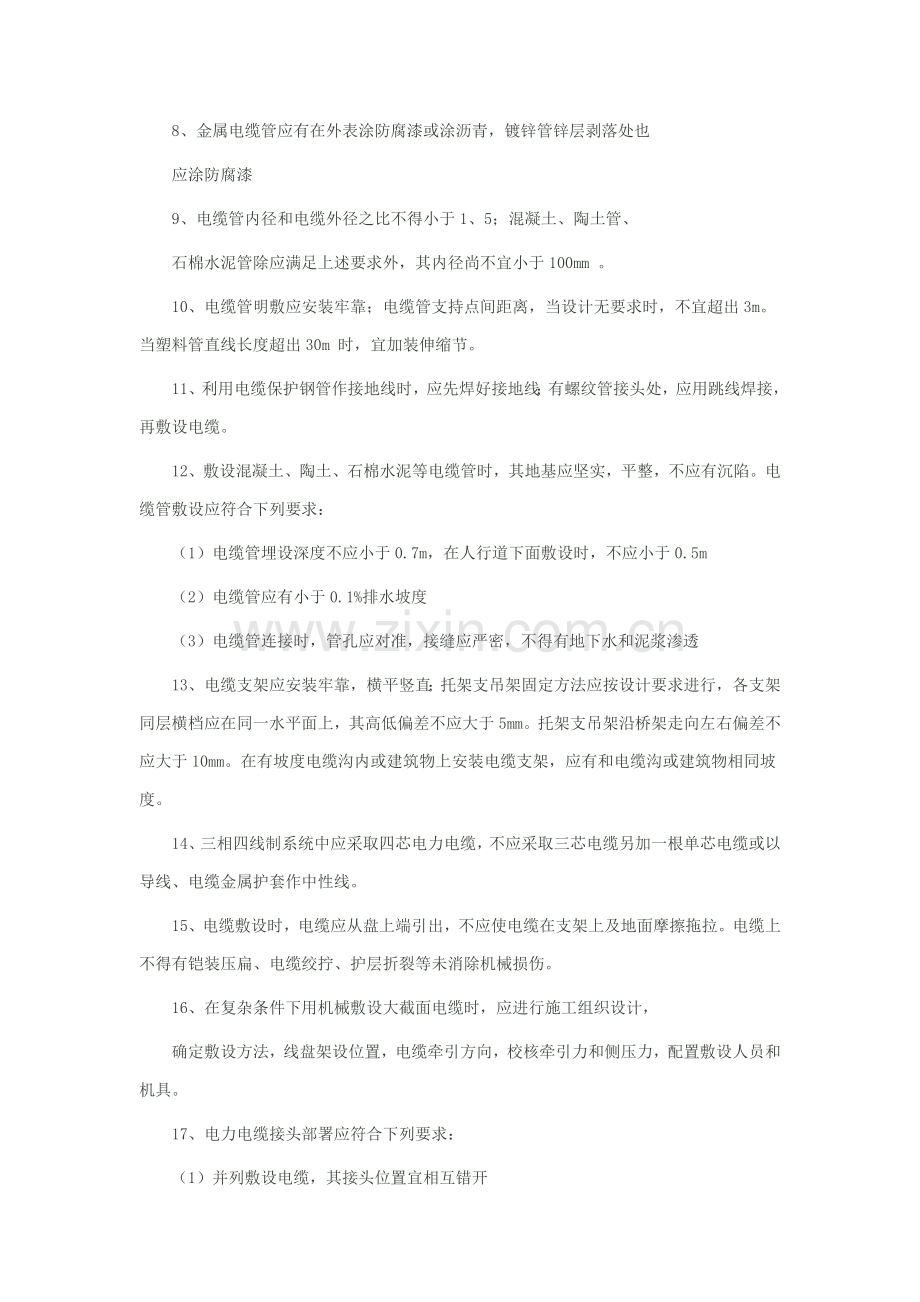

8、金属电缆管应有在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也
应涂防腐漆
9、电缆管内径和电缆外径之比不得小于1、5；混凝土、陶土管、
石棉水泥管除应满足上述要求外，其内径尚不宜小于100mm 。
10、电缆管明敷应安装牢靠；电缆管支持点间距离，当设计无要求时，不宜超出3m。当塑料管直线长度超出30m 时，宜加装伸缩节。
11、利用电缆保护钢管作接地线时，应先焊好接地线；有螺纹管接头处，应用跳线焊接，再敷设电缆。
12、敷设混凝土、陶土、石棉水泥等电缆管时，其地基应坚实，平整，不应有沉陷。电缆管敷设应符合下列要求：
（1）电缆管埋设深度不应小于0.7m，在人行道下面敷设时，不应小于0.5m
（2）电缆管应有小于0.1%排水坡度
（3）电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗透
13、电缆支架应安装牢靠，横平竖直；托架支吊架固定方法应按设计要求进行，各支架同层横档应在同一水平面上，其高低偏差不应大于5mm 。托架支吊架沿桥架走向左右偏差不应大于10mm。在有坡度电缆沟内或建筑物上安装电缆支架，应有和电缆沟或建筑物相同坡度。
14、三相四线制系统中应采取四芯电力电缆，不应采取三芯电缆另加一根单芯电缆或以导线、电缆金属护套作中性线。
15、电缆敷设时，电缆应从盘上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除机械损伤。
16、在复杂条件下用机械敷设大截面电缆时，应进行施工组织设计，
确定敷设方法，线盘架设位置，电缆牵引方向，校核牵引力和侧压力，配置敷设人员和机具。
17、电力电缆接头部署应符合下列要求：
（1）并列敷设电缆，其接头位置宜相互错开
（2）电缆敷设时接头，应用托板托置固定
（3）直埋电缆接头盒外面应有预防机械损伤保护盒（环氧树脂接头盒除外）在冻土层内保护盒，盒内宜注以沥青。
18、电缆敷设时应排列整齐，不宜交叉，加以固定，并立即装设标志牌。标志牌装饰应符合下列要求：
（1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井两
端、人井内等地方，电缆上应装标志牌。
（2）标志牌上应注明线路编号。当无编号时，应写明电缆型号、规
格及起迄地点；并联使用电缆应有次序号。标志牌字迹应清楚不易脱落。
（3）标志牌规格宜统一，标志牌应能防腐，挂装应牢靠。
19、装有避雷针照明灯塔，电缆敷设时尚应符合现行国家标准《电
气装置安装工程接地装置施工及验收规范》相关要求。
20、有可能使电缆受到机械性损伤，化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害地质，应采取保护方法。
21、三芯电力电缆终端处金属护层必需接地良好，塑料电缆每相铜屏蔽和钢铠应锡焊接地线。电缆经过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点在互感器以下时，接地线应直接接地；接地点在互感器以上时，接地线应穿过互感器接地。
22、对易受外部影响着火电缆密集场所或可能找火蔓延而酿成严重事故电缆回路，必需按设计要求防火阻燃方法施工。
23、电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）和穿入管子时，出入口应封闭，管口应密封。
24、穿入管中电缆数量应符合设计要求，交流单芯电缆不得单独穿入钢管内。
25、电缆防火阻燃尚应符合施工规范及设计规范要求。
二、风险分析：
电缆线路工程是输送电关键项目，是信息传输纽带。各电缆敷设不妥，影响电气工程输送电和信息传输安全性，可靠性。轻则造成停电事故和信息中止，重则危急人身生命安全和重大政治事故。所以在电缆敷设中必需严格按相关规范施工，必需避免下列缺点：
室外电缆沟下沉裂缝原因分析：
1、回填土质量不密实
2、电缆砂保护层未盖砖或混凝土板
3、地基不坚实、平整，排管敷设后造成沉陷
电缆敷设过程中通病分析：
1、电缆抗干扰问题，现在已提到足够重视程度，尤其是对控制、
保护、测量、计算机等系统使用电缆。抗干扰方法在设计时应有严格要求，为使用屏蔽电缆、加强接地等。所以在电缆有抗干扰方法在设计时应有严格要求，为选择屏蔽电缆，加强接地等。所以在电缆有抗干扰方法时，应在电缆施工各工序按设计要求认真完成这些方法，并确保施工质量。
2、电缆管连接，要求管孔对准无错位，以免影响管路是有效管径，
确保敷设电缆时穿设顺利。
3、为避免在电绳敷设后焊接线时烧坏电缆，故要求先焊接接地。有
丝扣管接头处用跳线焊接是为了接地可靠性。
4、电缆中间接头事故率在电缆故障中占较大百分比，电缆中间接头
往往是在施工中没有依据电缆长度合理安排敷设造成。
5、机械化敷设电缆速度过快会出现下列问题：
（1）电缆安装轻易脱出滑轮
（2）造成侧压力过大损伤电缆
（3）拉力过大超出许可牵引强度
所以在机械化敷设电缆时，应将敷设速度控制在一定范围内，高
压电缆敷设速度应合适放慢。
6、电力电缆和控制电缆分开排列显得越来越关键。原因有二：
一是在大型企业中，因为机组容量和自动化程度提升，电缆数
量增多，控制电缆抗干扰要求也日益严格，电力电缆和控制电缆敷设在一起，会产生对控制电缆干扰，造成控制设备误动作。
二是电气电缆发生火灾后包含控制电缆，使控制设备不能立即作
出反应，事故扩大，造成巨大损失，修复困难。电缆在支架尚上下排列次序，依据中国通例，全部是按电压等级高低、电力电缆和控制电缆、弱电电缆次序自上而下排列。但伴随高电压和大截面电缆增多，尤其是城市供电系统，电缆外径通常均较大，当电缆从支架上引出或进入电气盘柜，有时弯曲困难，并难以满足电缆最小许可弯曲半径要求，这时许可将高电压电缆放在下面，同时电缆放置也较方便。国外引进工程中也有从上而下排列次序，和从上而下排列次序没有标准性差异。
7、室外垂直敷设电缆保护管，常常受到雨水侵蚀。据反应这部分
电缆和钢管腐蚀相当严重，电缆被锈在钢管里，拉全部拉不出来，所以有单位把保护管沿轴线割成两个半圆，或用2-2、5mm 厚钢板加工成两个半圆后用卡子固定，雨水顺着缝隙到外面使电缆不受影响，运行多年来，情况良好。这对于室外爬杆敷设电缆，施工方便，电缆和管子均不易腐蚀。
8、现在不管中国设计工程还是引进工程，全部是一根管敷设多根电
缆情况。原来通常要求一根管只敷设一根电力电缆，可敷设多根控制电缆。鉴于目前实际情况，穿入管中电缆数量应符合设计。对于交流单芯电力电缆，因电磁感应在钢管中产生损耗，从而对电缆运行产生影响，故要求“交流单芯电缆不得单独穿入钢管内”。
9、三芯塑料绝缘电缆日趋普遍，其铜带屏蔽和钢锁在塑料护套之内，
端部必需良好接地。不然当三相电流不平衡时，铠装层因感应电势可能产生放电现象，严重时可能烧毁护层。所以钢铠也必需良好接地。钢屏蔽和钢铠能够分别接地，便于试验检验护层，并不一样时接地。
10、运行经验表明，中、低压电缆终端和接头故障大部分是因为密封不良、潮气侵入绝缘造成，电缆终端和接头堵漏密封是确保质量另一关键。塑料护套采取日趋普遍，其密封处理最好同时采取两种以上方法，效果最好，为用胶粘剂密封后外包自粘橡胶带绑扎包紧。
11、三芯电力电缆接头两侧电缆金属屏蔽层和铠装层不得中止，以避免非正常运行时产生感应电势而发生放电危险。
三、控制点：
项目关键点
1、电力电缆试验项目
⑴测量绝缘电阻
⑵直流耐压试验及泄漏电流测量
⑶检验电缆线路相位
2、接地系统接地应良好，充油电缆及护层保护器接地电阻应符合设计要求
3、防火方法
阻燃电缆选型，防火包带，涂料类型，绕包及部位应符合设计及施工工艺要求，封堵材料使用及封堵应严密
四、预检项目：
项目检验关键点
1、施工方案
(1)施工前准备工作：核实电缆施工图、操作规程、质量标准；对材料检验核实
(2)确定施工程序
(3)施工方法和施工机械
(4)技术组织方法
2、电缆检测耐压试验，泄漏电流和绝缘电阻测试，符合规范要求
3、电缆沟质量
(1)挖掘沟深、铺砂符合规范要求
(2)电缆沟内应无杂物，盖板齐全，隧道内应无杂物，照明、通风、排水等设施应符合设计要求
五、隐蔽工程：
项目验收关键点
直埋电缆上、下部应铺以大于100mm 厚软土或砂层，
直埋电缆工程并加盖保护板，其复盖宽度应超出电缆两侧各50mm 。直埋电缆回填土前，应经隐蔽工程验收合格，回填土应分层扎实
六、实测抽查：
序号项目检验关键点
1 电缆质量
(1)电缆型号、电压、规格应符合设计要求
(2)电缆外观应无损伤，绝缘良好
2 电缆敷设符合规范要求
(1)电缆支架安装许可偏差、最小弯曲半径、相关距离应
(2)电缆敷设时，不应损伤电缆沟、隧道、电缆井和人井防水层
(3)支、托架、保护层接地检验应符合规范要求
⑷电缆标志桩、标志牌应清楚、牢靠、间距合适
3 电缆终端和接头质量应符合以下要求
(1)确保密封
(2)确保绝缘强度
(3)确保电气距离
(4)确保导体接触良好、相序正确，排列整齐、固定牢靠
(5)直埋电缆接头保护方法完整，标志正确清楚
七、旁站检验：
电缆敷设项目检验关键点
(1)电缆敷设程序
①先集中、后分散
②先长、后短
③先电力、后控制
(2)交驻处上、下挤压、转弯处避免弯曲过分损伤绝缘层
八、试验项目：
项目检验关键点
1、耐压试验电力电缆敷设前应进行耐压测试，应符合规范要求
2、绝缘电阻试验各电缆芯线对地或对金属屏蔽层间和各芯线间绝缘电阻应符合规范要求
3、接地电阻试验电缆线路接地电阻应进行测试，接地电阻值应符合接地规范要求
4、相位试验电缆终端相色应正确。电缆线路两端相位应一致并和电网相位相符合
九、提供资料：
1、电缆线路路径协议文件
2、设计资料图纸，电缆清单，设计变更证实文件和完工图
3、制造厂提供产品说明书，试验统计，合格证件及安装图技术文
件
4、隐蔽工程技术统计及其监理签证
5、电缆线路原始统计
6、电缆型号，规格及其实际敷设总长度和分段长度，电缆终端和
接头型式及安装日期
7、电缆终端和接头中填充绝缘材料名称、型号
8、材料检验签证
9、整改通知单
10、工程验收单
