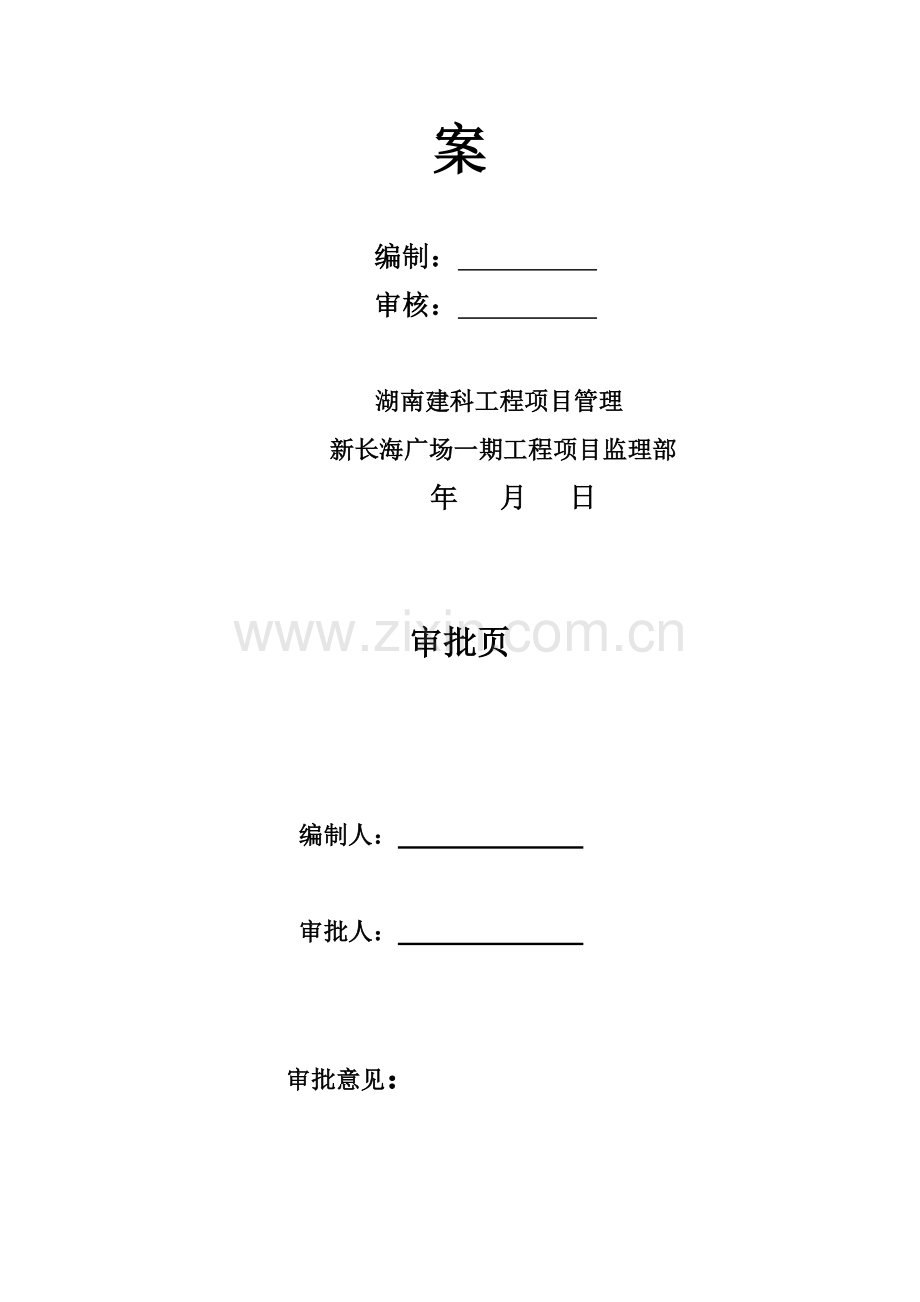

服务外包基地悬挑脚手架旁站方案样本.doc_第2页
第2页 / 共7页
服务外包基地悬挑脚手架旁站方案样本.doc_第3页
第3页 / 共7页
服务外包基地悬挑脚手架旁站方案样本.doc_第4页
第4页 / 共7页
服务外包基地悬挑脚手架旁站方案样本.doc_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、 新长海服务外包基地工程悬挑脚手架旁站方案编制: 审核: 湖南建科工程项目管理 新长海广场一期工程项目监理部年 月 日审批页编制人: 审批人: 审批意见: 湖南建科工程项目管理 年 月 日目 录一、 控制依据二、 工程概况三、 控制方法一、 控制依据: 1、建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-)2、建筑施工悬挑钢管脚手架安全技术规范(JGJ 130-) 3、建筑施工高处作业安全技术规范 (JGJ 80-91) 4、建筑施工安全检验标准 (JGJ 59-99) 5、混凝土结构设计规范 (GB50010-) 6、建筑结构荷载规范 (GB5009-) 7、设计图纸二、工程概况:1、

2、总体工程概况本工程由湖南德坤投资置业开发、湖南中大设计院设计、湖南化工地质工程勘察院具体勘察、湖南建科工程项目管理监理、长沙黎托建筑工程负担施工。本项目在长沙经济技术开发区板仓路和向阳路 交汇处,项目分为工业和商住两个地块,新长海服务外包基地该新长海广场工业地块,新长海服务外包基地在东北侧,北临向阳路,东临板仓南路,地下室共四层,地下一层做产品展示,地下室二层到地下室四层为地下车库及设备用房,地上部分首层高为5.0m,二到三层层高为4.2m,五到二十八层层高均为3.4m,总建筑面积大约70000三、控制方法 据施工组织设计及现场实际情况,采取落地式脚手架和悬挑脚手架,从第6层开始悬挑,七层为一

3、挑,共挑四次,总高度为19.95米。1) 首先对进场材料进行验收,检验三证。2) 检验搭设人员上岗证和安全技术交底情况,搭设是否按审批后专题方案施工,搭设区域是否设置警戒线。3) 型钢悬挑梁应采取16#以上规格工字钢或18#以上槽钢,结构外悬挑长度不宜大于1.4米,型钢总长度不宜小于3米,使用槽钢悬挑梁时应对槽钢进行抗扭计算,悬挑梁和架体底部立杆应连接牢靠,不得滑动或窜动;架体底部应设双向扫地杆,扫地杆距悬挑梁顶面150-200mm,第一步架步距不得大于1.5米。悬挑架架体连墙件数量根据每2步3跨设置一道刚性连墙件,其它架体结构哟啊去均根据落地式脚手架对应要求。4) 每根型钢应采取三道锚固件固

4、定,靠内侧第一道锚固件距型钢端部宜为0.15米,靠内侧第二道锚固件和第一道相隔约为0.2米。每根型钢应采取钢丝绳卸荷,采取双股钢芯钢丝绳穿过型钢悬挑端部进行分载,在型钢上钢丝绳穿越位置和立杆底部位置预焊A25HPB235短钢筋,以预防钢丝绳钢管滑动或窜动。5) 悬挑架体每隔12米应沿架体纵向通长搭设一道斜挑防护棚,其超出外架外边线水平投影为1.5m-2m,斜挑防护棚上满铺架板并固定牢靠,斜挑杆和水平面夹角为30左右。6) 立杆接长除顶层顶步外,其它各层各步接头必需采取对接扣件连接。7) 对高度超出24M以上双排脚手架,必需采取刚性连墙件和建筑物可靠连接。8) 严禁使用弯曲,变形,锈蚀严重杆件,

5、扣件,立杆基础扫地杆设置,架件和建筑物拉接位置,数量,拉接方法应符合规范要求。9) 脚手架立杆间距不得大于2米,大横杆间距不得大于1.2m,小横杆间距小于1.5m,脚手架两端转角每处每隔6-7根立杆应设剪刀撑。10) 脚手板须满铺,离墙面小于20cm,不得有探头板,斜道和平台要设1.2m高防护栏杆和18cm高挡脚板。11) 卸料平台要经验收,单独搭设,用标牌标明许可荷载值。12) 脚手架使用时巡视是否施工荷载超载或堆物不均匀现象,是否将模板支架缆风绳,输送泵,起重设备等固定、悬挂在脚手架上,是否拆除连样杆,扫地杆,水平杆和四排一隔离现象(关键在装饰阶段)。13) 拆除脚手架时,检验拆除人员上岗证和安全技术交底情况,拆除区域是否设置警戒线,是否有高空抛物现象,连墙杆是否随脚手架逐层拆除,有否上下同时作业式单边拆除现象。14) 上下层施工时不能在同一垂直方向上作业应错开或满铺防护脚手板和安全平网。15) 督促对脚手架检验及验收关键部位:脚手架基础、首层脚手架验收;每搭设完1013M高度进行验收;遇有六级大风和大雨后进行验收;停用超出30天进行验收。
