水库工程监理工作手册模板.doc

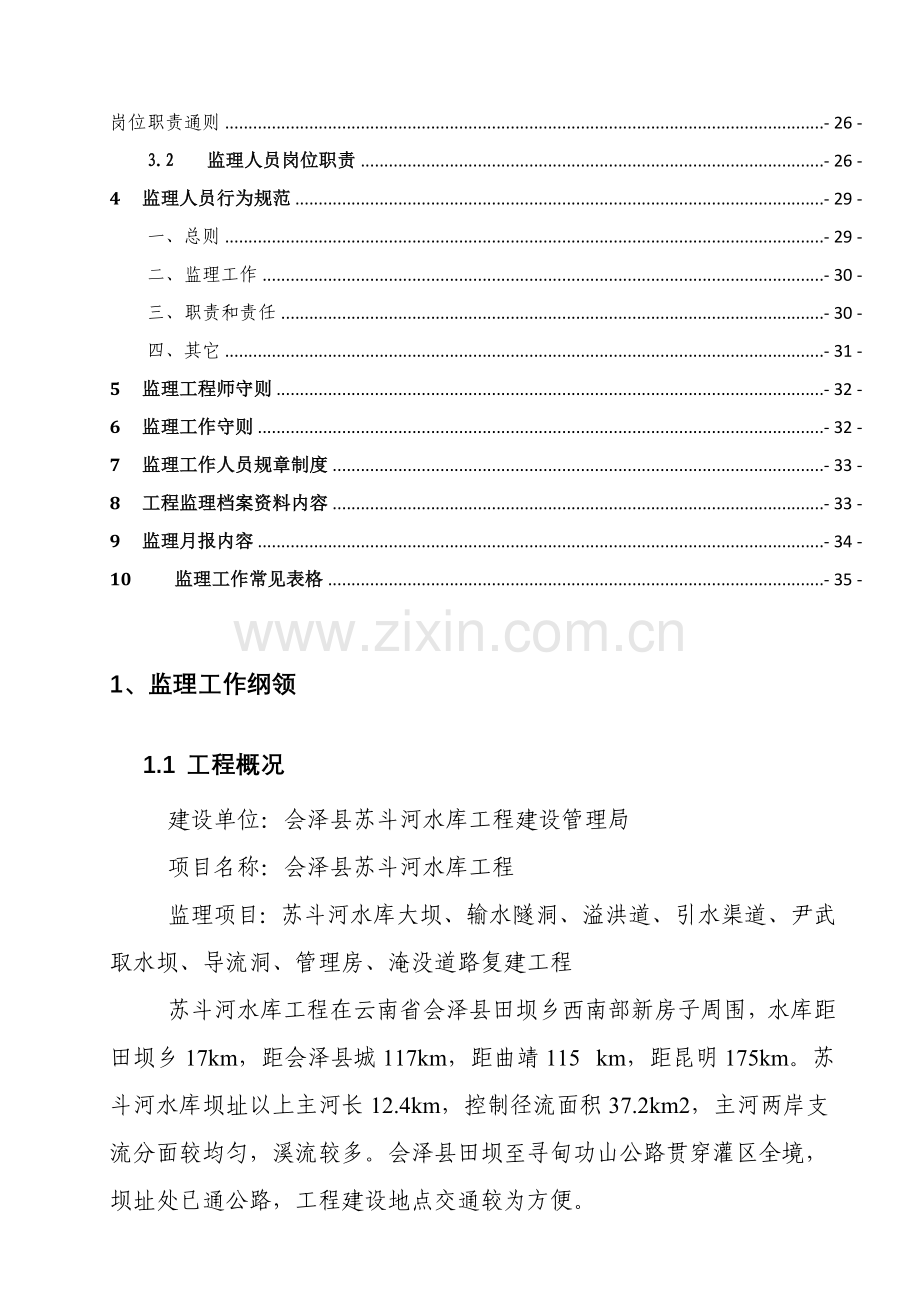

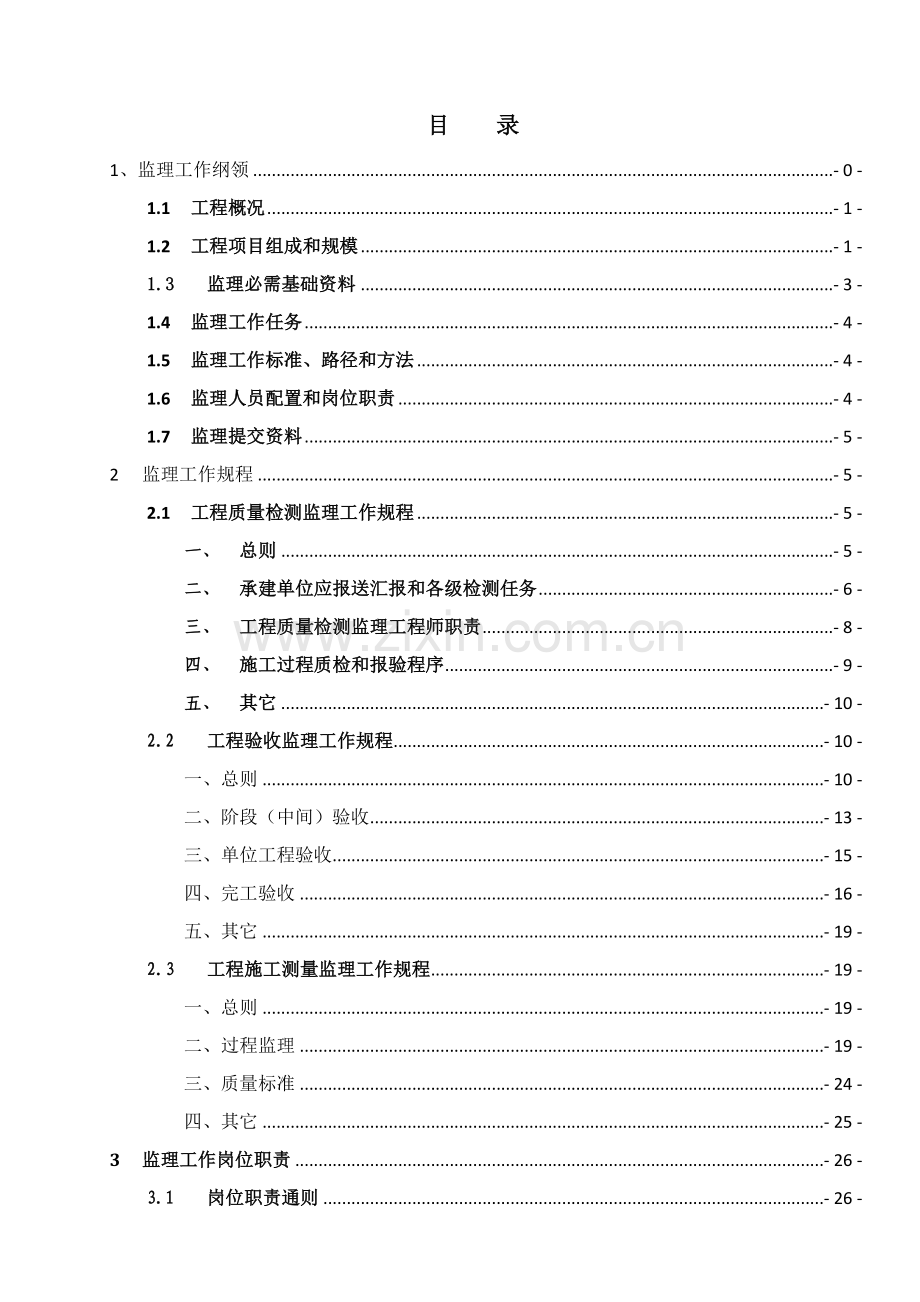

目 录1、监理工作纲领- 0 -1.1工程概况- 1 -1.2工程项目组成和规模- 1 -1.3监理必需基础资料- 3 -1.4监理工作任务- 4 -1.5监理工作标准、路径和方法- 4 -1.6监理人员配置和岗位职责- 4 -1.7监理提交资料- 5 -2监理工作规程- 5 -2.1工程质量检测监理工作规程- 5 -一、总则- 5 -二、承建单位应报送汇报和各级检测任务- 6 -三、工程质量检测监理工程师职责- 8 -四、施工过程质检和报验程序- 9 -五、其它- 10 -2.2工程验收监理工作规程- 10 -一、总则- 10 -二、阶段（中间）验收- 13 -三、单位工程验收- 15 -四、完工验收- 16 -五、其它- 19 -2.3工程施工测量监理工作规程- 19 -一、总则- 19 -二、过程监理- 19 -三、质量标准- 24 -四、其它- 25 -3监理工作岗位职责- 26 -3.1岗位职责通则- 26 -岗位职责通则- 26 -3.2监理人员岗位职责- 26 -4监理人员行为规范- 29 -一、总则- 29 -二、监理工作- 30 -三、职责和责任- 30 -四、其它- 31 -5监理工程师守则- 32 -6监理工作守则- 32 -7监理工作人员规章制度- 33 -8工程监理档案资料内容- 33 -9监理月报内容- 34 -10监理工作常见表格- 35 -1、监理工作纲领1.1 工程概况建设单位：会泽县苏斗河水库工程建设管理局项目名称：会泽县苏斗河水库工程监理项目：苏斗河水库大坝、输水隧洞、溢洪道、引水渠道、尹武取水坝、导流洞、管理房、淹没道路复建工程苏斗河水库工程在云南省会泽县田坝乡西南部新房子周围，水库距田坝乡17km，距会泽县城117km，距曲靖115km，距昆明175km。苏斗河水库坝址以上主河长12.4km，控制径流面积37.2km2，主河两岸支流分面较均匀，溪流较多。会泽县田坝至寻甸功山公路贯穿灌区全境，坝址处已通公路，工程建设地点交通较为方便。1.2 工程项目组成和规模苏斗河水库为新建工程，是以农业浇灌为主、人畜饮水为主，含有一定防洪功效中型水利工程。苏斗河水库工程包含大坝枢纽、尹武取水坝及浇灌渠系三部分。大坝枢纽部署包含大坝、溢洪道、输水隧洞、输水尾渠；尹武取水坝包含：取水低坝、冲砂孔及进水孔；浇灌渠系部署包含渡槽、隧洞、暗涵、明渠等。依据水利水电工程等级划分及洪水标准（SL252-）要求和供水对象关键性，确定苏斗河水库工程为III等工程，水库枢纽工程关键建筑物大坝为3级建筑物，浇灌渠系为4级建筑物，临时建筑物导流围堰、导流隧洞为5级建筑物。库区死水位为2034.30m，对应死库容为122万m3；正常蓄水位为2059.35m，对应正常库容为946.80万m3，兴利库容824.8万m3；设计洪水位为2061.69m，最大下泄流量64.5 m3/s（P2%）；校核洪水位2062.88m，对应库容1144.30万m3，最大下泄流量117.7 m3/s（P0.1%）。工程部署及关键建筑物型式1、坝体结构部署大坝为粘土心墙堆石坝，坝顶总长132.16m，坝顶宽8.0m, 坝顶高程2063.08m，最大坝高58.76m，河床心墙基础高程.32m。防浪墙顶高程2064.28m。上、下游坝坡全部采取干砌块石护坡，上游坝坡比为1：1.9，下游坝坡为1：1.7。上游坝坡在高程2034.30m和2049.30处分别部署马道,马道宽2m，下游坝坡在高程2025.38m、2040.38m和2055.38m处部署马道,马道宽2m。粘土心墙、反滤料、过渡料上、下游坡度均为1:0.25，粘土心墙最大底宽39.452m，在心墙底布设0.8m厚C10砼盖板；反滤层和过渡层水平宽度均为3.0m。上、下游坝坡均采取厚度为50cm干砌块石护坡。2、基础处理固结灌浆孔孔距3.0m，孔深至基岩下5m，2排孔，排距3m。基础及坝肩采取帷幕灌浆防渗，帷幕灌浆以透水率以小于5lu作为控制底界。防渗帷幕在坝体及两坝肩直线段为单排孔，孔距为2.0m；两坝肩转折段帷幕为双排孔，孔距2.0m，排距0.8m。帷幕灌浆轴线向两坝肩延伸较长，左坝肩延伸145.71m，右坝肩延伸115.53m，坝基帷幕轴线长度为132.16m，帷幕灌浆轴线共长393.40m。3、溢洪道工程溢洪道为开敞式溢洪道，部署于右坝肩岸坡上，采取驼峰堰，堰顶高程2059.35m，校核下泄流量为117.7m3/s（P=3.33%），无闸门控制，溢流堰净宽10m，陡槽段宽6m，末端底流消能。溢洪道总长215.694m，均为砼衬砌。4、输水隧洞工程输水隧洞部署于大坝左岸山体内，进口高程2031m，总长度283.993m，隧洞长188.804m，有压段为D=1.8m圆形断面，长56.804m，无压段为1.52.0门洞型断面长132m。在有压和无压交接处设闸井，部署1.51.5m工作、检修闸门各一道。5、导流洞工程导流隧洞部署于大坝左岸山体内，进口高程m，总长度334m，隧洞长295m，断面尺寸22.4m。6、尹武取水坝尹武取水坝建于水库大坝下游13.5km卡竹河上，坝型为浆砌石重力坝，坝顶高程1948.6m，最大坝高5.8m，坝顶长73.9m，溢流堰宽70m，堰顶高程1946.5m,底流消能，左岸部署了取水口冲沙孔。7、渠系工程灌区两灌片包含以3条输水干渠为根本浇灌渠系工程，即：大坝输水隧洞出口接卡竹东西干渠，引水处理卡竹灌片；尹武取水坝进水口接尹武干渠，处理尹武灌片。3条渠道全长22.161km，为新建工程。渠道衬砌以浆砌石和砼为关键型式。渠系建筑物关键为渡槽、隧洞、另外还有水闸、人行农用桥、暗渠等建筑物。1.3 监理必需基础资料会泽县苏斗河水库工程施工阶段监理必需基础资料包含招投标文件、施工协议、施工设计图纸、初设汇报及批文等。施工协议按招标文件协议条款要求，是建设单位和施工企业依法签署施工协议，协议文件包含施工招标文件和其它文件及附件，施工设计图纸应在签署承包协议后按供图计划提供，以不影响施工为标准。初设汇报及批文作为工程建设相关资料备查文件和依据。1.4 监理工作任务会泽县苏斗河水库工程施工监理关键任务为施工阶段监理，对苏斗河水库工程施工实施全过程监理，实施“四控制、一管理、一协调”监理目标。1.5 监理工作标准、路径和方法监理工作应依据协议，根据“独立、公正、公平、诚信、科学”标准开展监理工作，推行监理协议约定职责，维护项目法人和施工单位正当权益。监理工作必需依据协议文件、施工详图、技术规范和工程质量评定标准和规程，对本工程项目施工进行全过程监理。监理部全部监理人员必需进驻施工现场。1.6 监理人员配置和岗位职责会泽县苏斗河水库工程实施项目由曲靖嘉信水利水电工程监理实施监理，本项目监理部由总监理工程师和监理工程师、监理员共5人组成，严志孝为本工程项目总监理工程师，是监理部推行监理协议总责任人，行使协议给予监理部全部职责，全方面负责本工程项目监理工作，监理工程师在总监授权时,有权代表监理部。监理部实施总监全方面负责制,当总监不在现场时,总监职责由被授权监理工程师负责。监理部下设水工、质检及地质、测量、金属及机电安装4个专业。监理工程师向总监负责，在总监领导下具体推行单项工程施工监理职责，并指导其它监理人职员作，立即向总监汇报现场监理情况。监理人员配置情况见下表：苏斗河水库工程监理人员情况表序号姓名性别监理专业监理职务1严志孝男水工、管理总监理工程师2晏兴稳男地质、水工总监代表3毛家正男水工、金结监理工程师4周国忠男水工监理员5张建红男质检、测量监理员1.7 监理提交资料工程验收前监理部整编多种请示、汇报、指令、通知和分部、单元工程质量等级认证，监理多种会议统计等全套监理资料，写出各专业监理汇报和建设监理总结汇报。2 监理工作规程2.1 工程质量检测监理工作规程一、 总则122.12.1.1 本规程依据工程施工承包协议，和国家或部颁现行相关施工技术规程规范、工程验收、试验等规程规范和水电工程质量管理相关要求要求编制。2.1.2 本规程适适用于工程监理部监理范围内全部工程建设项目。2.1.3 本规程所指工程质量检测是指实施直至完工验收和工程缺点责任期全过程中，依据设计、施工技术要求、技术标准和相关规程规范对各单项（单元）工程、隐蔽工程，各个部位逐项进行工程质量检验和测试。工程质量检测分两种类型：（1） 外观检测项目，以目测检验为关键手段；（2） 实测项目，应用专门设备检测；2.1.4 工程质量检测体系分三级进行：（1） 承建单位检测试验室；（2） 代表业主单位监理单位下属工程质量检测机构；（3） 代表政府质量监督机构；二、 承建单位应报送汇报和各级检测任务2.1.5 承建单位检测试验室必需含有和所承包工程相适应，并满足协议文件和检测规范、技术标准要求检测手段和资质。它能够是承建单位本身试验室，也能够是承建单位委托并报经监理工程师认可含有对应工程检测手段和资质专业机构。2.1.6 承建单位检测试验室应依据工程检测和试验业务需要，配置含有一定专业理论基础和施工实践经验，熟悉设计、施工、试验规程规范和技术标准，责任心强，办事认真专业检测工程师。2.1.7 全部从事质检工作人员均需经过培训和考评上岗。2.1.8 全部质检人员要讲究科学态度，实事求是，认真负责，正确推行职责，确保工程质量，作为自己行动准则。2.1.9 工程承包协议签署后之30天内，承建单位应将其检测试验室及委托试验室详情报送监理单位审核，其内容最少应包含：（1） 检测试验室设置情况或委托单位试验室情况；（2） 检测试验室资质文件（包含资格证书、负担业务范围等复印件）。2.1.10 承建单位检测试验室任务：（1） 开工前原材料质量预控工作。对建筑材料（包含库存材料、新购材料、建筑成品和半成品）和土石料场等按要求进行检验，并按相关监理实施细则要求提出检验汇报送监理工程师审核，以避免不合格建筑材料进入施工现场；（2） 工程开工前材料级配、配合比试验、作业工艺试验、施工参数试验，经过试验提出实施方法和计划报监理工程师审批；（3） 对各单元工程、隐蔽工程，按相关技术要求、质量评定标准和检测要求检验项目和标准，对全部单元工程逐项取样检验，对不合格部位应经施工处理或返工后补检；（4） 搜集各项检验和测试原始统计，提供单元工程、隐蔽工程验收所心须相关资料；（5） 配合和帮助监理工程师进行对照检测、试验或抽检工作，并为此项工作提供多种方便；（6） 将经过承建单位项目经理（或指定责任人）签署试验结果、检验汇报、质检资料报送监理工程师审核。2.1.11 监理工程师质量检测机构任务：（1） 检验各工程项目标工程质量是否符合设计文件、施工技术规程规范质量检测和评定标准要求；（2） 抽查和复验承建单位在施工过程中各项检测资料和结果；（3） 检验承建单位试验和质检工作，审核承建单位提出试验汇报、检验汇报和质检资料；（4） 不定时检验承建单位检测试验室，核查试验室仪器设备配置情况及仪器、仪表率定和计量检验证实；（5） 参与研究决定承建单位提出对施工质量事故处理；立即向业主单位汇报在检测监理中发觉重大问题；（6） 参与受监工程项目标阶段验收（单元工程、隐蔽工程）和完工验收，并提供抽查和复验资料结果并据此提出对工程质量评价意见；（7） 业主单位授权其它监理检测工作。三、 工程质量检测监理工程师职责2.1.12 工程质量检测监理工程师依据业主授予职责和权限，充足利用检测技术和技能有效开展工作。（1） 行使工程质量检测监理权，并接收国家质监部门指导和监督；（2） 审查和同意承建单位对外委托检测单位；（3） 阻止承建单位检测人员进行检测试验中不规范操作，除非承建单位能够提出详实对比资料，说明其测试结果质量在许可误差范围之内，并经监理工程师核查认可；（4） 有权立即停止违反试验规程工程质检人员进行检测和试验操作，直至向承建单位提出撤换这类作业人员要求；（5） 质检监理人员有权进入施工现场实施质检监理，对工程相关部门进行抽样检验，调阅承建单位质检原始统计和施工原始统计；（6） 监理工程师认为承建单位提出质检资料及测试结果不充足或有疑问时，有权要求承建单位作出补充、解释、甚至返工；（7） 阻止违反施工规程规范、技术质量要求违章、违规作业，直至公布停（返）工指令；（8） 业主单位授予其它职责和权限。四、 施工过程质检和报验程序2.1.13 施工过程质检和报验程序以下：（1） 各分部、单元工程（隐蔽工程分段分层）完工后，承建单位应按相关监理实施细则和设计施工技术要求进行自检，承建单位终检合格后报请监理工程师抽查检验并申请下一工序开工签证；（2） 承建单位报请监理检验和签证，应采取书面形式，并报送相关资料，应报内容包含：单元工程部位名称、起始桩号、关键工程量、施工情况、质量问题及处理、技术质量标准、自检结果及其它说明，承建单位报验报表须经其项目经理（或指定责任人）签署后报送；（3） 监理单位在接到承建单位报验报表后，将立即前往现场进行检验，假如超出二十四小时监理工程师仍未抵达现场，或未提出任何异议，承建单位可认为监理工程师已认可报检结果；（4） 监理工程师经审核报验报表和相关资料，或经现场检验，确定不合格部位，由承建单位进行处理和返工，然后重新推行上述程序，直至得到合格签证。五、 其它2.1.14 各工程项目标检测内容、技术要求及检验频率，包含工序开工前质量预控（包含料场复查和原材料检验），按相关监理实施细则或质量等级评定、检测标准实施。2.1.15 承建单位应估量到报请监理工程师检测、审核合理和必需时间，假如因承建单位报检不合格造成对应工程项目开工延误，和由此产生一切损失，由承建单位负担全部责任。2.1.16 承建单位全部报验报表（汇报），均一式四份。监理工程师复检合格，完成全部签署手续后立即返回承建单位两份，由承建单位质检部门按分部、单位工程分类整理归档，作为基础资料收档备查。2.1.17 监理工程师对工程质量实施抽查和复验，和对承建单位检测、试验结果同意，并不意味着能够减轻承建单位对工程质量应负担协议责任义务。2.1.18 承建单位对检测监理工程师复检结果或签认意见有异议，可于收到书面意见后7天向监理工程师提出确定或变更申请。如对总监理工程师确实定意见有异议，可于收到总监签署确实定意见后7天内向业主单位申请复查或复检，并为此负担由此而产生一切费用和损失。2.2 工程验收监理工作规程一、总则2.2.1 本规程依据工程承建协议文件（简称协议文件），水利水电工程质量管理文件，相关水利水电工程设计、施工技术规程规范，和质量验收标准和工程验收规程编制。2.2.2 工程验收包含关键由建设监理单位组织进行工程质量验收（质量检验）和由业主单位或业主单位委托建设监理单位组织进行工程项目验收两种方法。工程项目验收在对应工程项目质量检验全部合格基础上进行。2.2.3 本规程适用监理项目范围内全部主体工程项目。其它为工程建设服务工程项目和按协议文件要求必需列入工程验收隶属、临建工程项目标交工验收监理工作，参考本规程实施，并可合适给予简化。2.2.4 工程项目验收工作依据业主单位安排，通常由业主单位组织、主持、邀请设计、监理、工程承建单位，及其它相关部门或单位组成工程验收委员会（小组）负责进行。监理单位帮助业主单位组织和进行工程验收工作。2.2.5 工程验收工作分为阶段（中间）验收、单位工程验收和完工（交工）验收3个阶段。（1） 对于施工期短于1年，或使用条件比较简单，或项目比较简单（或组成单位工程数目只有一个）工程，或另行报经业主单位或监理部审核同意工程项目，前两阶段或后两阶段验收也能够合并进行。（2） 单元、分部和单位工程质量验收及质量等级评定按相关监理实施细则和现行相关验收规程、评定标准实施。（3） 分部和单位工程验收均应在对应工程完工后立即进行，未经质量检验合格工程项目，既不能进行下序施工，也不能给予支付费用。（4） 分部工程验收，阶段（中间）验收，单位工程验收和竣（交）工验收，通常均以前阶段验收签证为基础，相互衔接，不反复进行。对已签证部分，除有特殊要求抽样复查外，通常也不在复验。（5） 除业主单位另有指示，不然竣（交）工验收应在工程完建后3个月内进行。如在3个月进行确有困难，由工程承建单位申报，经业主单位同意可合适延长。（6） 承建单位应提前20天60天申请验收，并作好已完成工程验收签证、工程资料搜集整理和各项验收准备工作。2.2.6 工程验收工作依据是：（1） 工程承建协议文件（包含其技术规范等）；（2） 报经业主单位或监理工程师审核签发设计文件（包含施工图纸、设计说明书、技术要求和设计变更文件等）；（3） 国家或部颁现行设计、施工和验收规程、规范，工程质量验收和等级评定标准，和工程建设管理、法规等相关文件。2.2.7 建筑物完工后未经过完工验收正式移交业主单位以前，应由工程承建单位负责管理和维护。对经过单位工程和阶段验收工程，承建单位仍然含有维护、保养及其它一切协议责任，直至完工（交工）验收和经过了协议要求缺点责任期。2.2.8 工程承建单位未能按协议文件或本工作规程要求申报工程验收，所以造成工程验收延误，或由此所发生和引发一切协议责任和经济损失，均由工程承建单位负担。二、阶段（中间）验收2.2.9 工程施工过程中，当大坝基础处理完成，或含有截流、蓄水、通水、关键工程设备设施开启等条件关键阶段，或发生工程项目标停建、缓建等重大情况时，均应进行阶段（中间）验收。当业主单位或监理单位认为有必需时，也能够依据协议文件要求，组织进行阶段（中间）验收。2.2.10 阶段（中间）验收中，对已完建工程项目关键检验其完建工程形象和施工质量和是否含有应用或运行条件，对在建工程项目关键检验已完建工程项目投入利用或运行后对其续建影响，对待建工程项目关键检验其施工条件，最终对阶段验收工程项目能否含有交工条件或投入运行作出结论。2.2.11 进行阶段（中间）验收20天前，工程承建单位应向监理报送阶段（中间）验收准备工作汇报，并随汇报报送或准备下述关键资料：（1） 单元、分部（单位）工程质量检验签证；（2） 待验收工程施工汇报（包含工程概况、重大设计和工程变更、分部工程施工情况、已完建工程形象及已含有运行、利用条件后，后续工程施工安排等）；（3） 待验收工程关键设计文件和图纸，和设计文件图纸文、图号和监理签发号；（4） 已完和未完建工程项目清单（包含工程项目、工程量等）；（5） 质量事故及重大质量缺点处理和处理后检验统计；（6） 建筑物运行或利用方案；（7） 建筑物运行或利用前属于工程承建单位应完成，试运行情况及其结果、工作说明，和签证协议等文件；（8） 施工大事记和施工作业原始统计资料；（9） 业主指示或监理单位要求报送其它资料。 上述资料中，除（1）、（4）、（5）、（6）、（7）、（9）项必需一式2份报送监理单位预审外，其它由工程承建单位准备，经过监理单位预验后供验收小组备查。2.2.12 监理单位在接收工程承建单位报送验收准备工作汇报后，14天内完成对验收准备资料预审预验，并在经过监理单位预审预验后立即汇报业主单位限期完成阶段（中间）验收工作。2.2.13 阶段（中间）验收委员会（小组）工作开展，依据业主单位安排进行。工作内容关键包含：（1） 听取工程承建单位、设计、监理及其它相关单位工作汇报；（2） 审查验收文件、资料；（3） 检验已完建关键分部、单位工程项目标工程形象面貌，施工质量和设备安装质量；（4） 审定建筑物运行、应用和安全监测方案；（5） 检验运行、利用内、外部条件及其落实情况；（6） 对验收中发觉问题和存在工程质量缺点，提出处理意见并责成工程承建单位限期处理；（7） 依据检验和验收结果，签署阶段（中间）验收签定书；（8） 确定能够进行交接工程项目清单，并限期办理交接手续。2.2.14 阶段（中间）验收结果是阶段验收判定书。正本一式6份，除送业主单位和监理单位各一份外，其它4份暂存工程承建单位，作为单位工程验收和完工验收资料一部分。副本若干份，由业主单位分送参与验收相关单位或政府相关部门。三、单位工程验收2.2.15 当某一单位工程在协议工程完工前已经完建并含有独立发挥效益条件时，或业主单位提前开启时，应进行单位工程验收，并依据验收要求或继续由工程承建单位维护，或办理提前启用和资产交接手续。2.2.16 进行单位工程验收最少21天前，工程承建单位应向监理站提交单位工程验收申请汇报，并随同汇报提交或准备下列关键验收文件：（1） 完工图纸（包含基础完工地形图和工程监测仪埋图）工程变更、设计变更和施工技术要求；（2） 施工汇报（包含工程简况、协议工期、实际开工和完工日期、协议工程量、实际完成工作量、分部工程变更及施工情况、施工质量检验、质量事故和重大缺点处理，和施工过程中违规、违约、停工、返工统计等）。（3） 试验、质量检验、施工期测量结果，和按协议要求必需进行调试和试运行结果；（4） 隐蔽工程、基础灌浆工程或关键单元工程检验统计和照片和按协议文件要求必需提交工程录像资料，对于基础工程还包含应取岩心和土样；（5） 单元、分部工程验收签证和质量等级证定表；（6） 基础处理及完工验收地质汇报资料；（7） 已完建报验工程项目清单；（8） 质量事故统计、分析资料及其处理结果；（9） 施工大事记和施工原始统计；（10） 业主单位或监理工程师依据协议文件要求要求报送其它资料。上述内容中，除（1）、（2）、（6）、（7）、（8）、（10）项必需随同验收申请汇报一式二份报送监理站预审外，其它文件由工程承建单位准备，经过监理单位预验后供工程验收委员会（小组）备查。2.2.17 监理部接收工程承建单位报送单位工程验收申请汇报后，于15日内完成对验收文件预审预验，并在经过监理单位预审预验后立即汇报业主单位，限期完成单位工程验收。2.2.18 单位工程验收委员会（小组）工作，参考阶段验收和完工验收工作内容，由监理单位一业主单位协商后安排进行。若已含有协议文件要求交接条件，或业主单位要求进行资产交接，在经过单位工程项目验收后由业主单位办理单位工程交接手续。2.2.19 单位工程验收结果是单位工程验收判定书和单位工程质量等级评定表。单位工程经过验收后，由验收委员会（小组）签署单位工程验收判定书和单位工程质量等级评定表。正本一式6份，除送交业主单位和监理单位各一份外，其它四份暂存工程承建单位，作为完工资料一部分。副本若干份，由业主单位送参与验收相关单位和政府相关部门。四、完工验收2.2.20 当承建协议工程项目全部完建，并含有完工验收条件后，工程承建单位应立即向监理部申报完工验收。并在经过工程完工验收后限期向业主单位办理资产交接手续。2.2.21 工程完工验收应含有条件包含：（1） 工程已按协议要求和经审核签发设计文件要求完建；（2） 单位工程及阶段（中间）验收合格，以前验收中遗留问题已基础处理完成并符合协议文件要求和设计文件要求；（3） 各项独立运行或利用工程已含有运行或利用条件，能正常运行或利用，并已经过设计条件考验；（4） 完工验收要求汇报、资料已经整理就绪，并经监理部预审预验经过。2.2.22 进行工程完工验收28天前，工程承建单位应向监理部提交工程完工验收申请汇报，并随同汇报提交或准备下列关键验收文件：（1） 工程完工汇报（包含工程概述、协议工期、工程实际开工和完工日期、协议工程量、实际完成工程量、施工过程中设计、施工和地质条件重大改变情况及其处理方案，及已完工程项目清单等）；（2） 完工图纸（包含图纸、目录及其说明）；（3） 各阶段（中间）、单位工程验收判定书和签证文件；（4） 完工地质汇报（含图纸）及地形测绘资料；（5） 完工支付结算汇报；（6） 必需移交施工原始统计及其目录（包含检测统计、安全监测统计、施工期测量统计，和其它和工程相关关键会议和活动统计）；（7） 工程承建协议推行汇报（包含关键工程项目标分包商选择和分包协议推行情况、工程承包协议推行情况，和相关协议索赔等事项）；（8） 工程施工大事记；（9） 业主单位指示或监理部依据工程承包协议文件要求要求承建单位报送其它资料。上述文件中，除（1）、（2）、（4）、（5）、（7）、（9）项必需一式2份随同验收申请汇报送监理部预审外，其它文件由工程承包单位整理就绪，在经过监理单位预验后供验收委员会（小组）查阅。2.2.23 监理部在接收工程承建单位报送申请验收汇报后25天内完成预审预验，并在经过预审预验后立即报送业主单位限期组织和进行工程完工验收。2.2.24 完工验收通常不再复验原始资料，完工验收委员会工作关键包含：（1） 听取工程承建单位、设计、监理及其它相关单位工作汇报；（2） 对工程是否满足工程承建协议文件要求和设计要求作出全方面评价；（3） 对协议工程质量等级作出评定；（4） 确定工程能否正式移交、投产、利用和运行；（5） 确定尾工项目清单，协议完工期限和缺点责任期；（6） 讨论并经过完工验收签定书。2.2.25 工程完工验收结果是完工验收签定书和单位工程质量等级评定表。经过完工验收后，由验收委员会（小组）签署完工验收判定书和单位工程质量等级评定表。正本一式六份，除送交业主单位和监理单位各1份外，其它4份连同历次阶段、单位工程验收判定书和工程质量评定签证一并移交业主单位。2.2.26 工程经过完工验收后，工程承建单位还应依据协议文件及国家、部门工程建设管理法规和验收规程要求，立即调整其它各项必需报送工程施工统计和施工原始资料，并按业主单位指示或监理部要求，立即一并向业主单位移交。五、其它2.2.27 完工图纸、资料编制要求，可按水利水电建设工程验收规程（SL223-1999）要求实施。2.2.28 各阶段（中间）及单位工程验收判定书格式，也可参考上述工程验收规程，由工程承建单位制订并报送监理部和业主单位审查核定。2.2.29 其它未尽事项，按上述部颁工程验收规程和工程承建协议文件相关要求实施。2.3 工程施工测量监理工作规程一、总则2.3.1 本规程依据工程施工承包协议和现行相关规范编制。2.3.2 本工作规程适适用于监理项目范围内全部工程项目标施工测量。2.3.3 用于施测起算数据、技术设计书和观察纲领等关键性文件均须事先报经监理工程师同意。二、过程监理2.3.4 承建单位应在施测前14天将相关反应其施测能力、水平和施测进度安排计划汇报一式三份报送监理工程师审核。除非相关监理实施细则另有要求，或监理工程师另有要求，不然，这份汇报最少应包含以下内容：（1） 施测项目概述；（2） 施测技术方案要求（施测方法、操作规程和引用技术标准目录）；（3） 观察仪器设备设置（含计算机、气象仪器和仪器检验设备等）；（4） 测量专业人员设置；（5） 施测进度计划；（6） 测点保护方法；（7） 监理工程师要求报送其它资料。2.3.5 以上汇报须经施测单位项目经理或技术责任人签署后递交。监理工程师审阅后将限时退回审批意见单一份，以作为施测单位施测或进行下道工序开工审批论据之一，原件不退回。2.3.6 施工区范围内相关控制点基准数据由勘测设计单位经过业主或监理工程师向承建单位（施测单位）提供，以作为承建单位进行施测工作基础。承建单位在收到上述基准数据后应进行复核验收。如对该数据在异议，应在收到数据后7天内以书面形式汇报测量监理工程师，共同进行核实。核实后数据由监理总测量师或其指定代表重新以书面形式提供。2.3.7 施测单位应依据经同意施测进度日程安排计划，在阶段性测量工作完成后一定时间内（见表1），按本章相关条款要求向监理工程师报送业已完成阶段性测量结果资料，方便监理工程师进行过程审议和质量监督。阶段性测量结果资料报送时间安排表表1测 量 项 目阶段性测量结果资料报送时间安排（基础）控制测量阶段性测量工作完成后7天以内报送局部地形测量阶段性测量工作完成后7天以内报送放样测量每间隔714天报送一次断面测量每间隔1015天报送一次收方测量每个月月底或按对应监理实施细则要求2.3.8 （基础）控制测量各阶段汇报内容要求：（1）平面、高程控制（或系统）设计； 已经有控制点结果及略图、测区地形图、工程部署图和建筑物设计图文号等； 设计（含标石类型、联测方案、引用技术标准）。如进行水工隧洞测量，应包含贯通设计、洞内外控制测量设计；如采取插点法、插网法或测距导线法，须递交联接图和精度估算值。（2）控制测量选点、埋石： 控制网点部署图、水准路线图、导线路线图。 点之记、托管书。（3）控制测量观察 观察大网（含观察时多种限差标准）； 仪器检验资料； 外业观察资料检验计算结果；（4）内业计算和结果验收； 内业结果计算资料。如进行水工隧洞测量，应递交洞口点和洞外相 关控制点联测平差资料和进洞关系平面图、洞内导线和高程计算结果和平面图； 结果表（含坐标系统、投影面和高程系统）； 如进行水工隧洞测量，应递交贯通误差实测结果和说明。 质量评价、技术总结、验收汇报。（5）监理工程师要求报送其它资料（或包含对应计算程序使用说明）。2.3.9 放样测量各阶段通常报送关键轮廓点（轴线）和关键部位放样数据及资料。必需时，应依据监理工程师要求报送全部放样数据及资料。汇报内容包含：（1） 施工区等级控制点结果及略图、工程部署图和建筑物设计图文号等。此项内容反复者，只注明，无须重新递交；（2） 放样数据、放样略图（含可能控制方格网图）；（3） 放样方法、程序及点位精度估算；（4） 放样计算资料。（5） 监理工程师要求报送其它资料。另外，在每个单位工程完成后14天以内，施测单位还应报送单位工程放样测量工作总结、质量评价和验收汇报。2.3.10 断面测量各阶段汇报内容要求：（1） 断面轴线点或中心桩放样图，断面点测量方法；（2） 断面施测统计、计算和断面点结果表；（3） 多种断面图及断面编号；（4） 危险地带断面测量技术安全方法。此项内容反复者，只注明，无须反复递交；（5） 监理工程师要求报送其它资料；2.3.11 收方测量各阶段汇报内容要求；（1） 施工前原始地形图、断面图或其它报监理工程师签字或确定资料；（2） 业已报监理工程师确定收方测量资料；（3） 工程量计算资料；（4） 监理工程师要求报送其它资料。2.3.12 局部地形测量各阶段汇报内容要求：（1） 测图控制；（2） 基础控制参见第八条控制测量要求。此项内容无须反复递交；（3） 图根控制测量设计相关永久性标石点之记；（4） 测站点平面坐标和高程测定方法；图根点和测站点坐标计算及对应计算程序使用说明；（5） 加密高程观察方案和控制路线图；图根点、测加点、加密高程点结果表及展点图。（6） 地形图测绘：a) 地形图百分比尺、等高距、分幅、图式；b) 仪器、工具检验资料；c) 测点计算资料、地形原图、索引图、图历表；d) 质量评价、技术总结、验收汇报。（7） 监理工程师要求报送其它资料。2.3.13 施测单位应依据相关测绘结果质量评定标准对其业已完成测量结果进行质量评定，并报送监理工程师确定。被认定为不合格测量产品，施测单位应立即安排给予复测，并负担由此而产生一切费用。2.3.14 以上测量结果资料经施测单位技术责任人检验签署后递交监理工程师。监理工程师审阅后将限时退回原施测单位，并就工序管理中关键点签发审查意见单方便下道工序顺利进行。2.3.15 假如施测单位拥有某种新仪器设备或掌握某种新技术方法，对应地在施测过程中实施了现行规范还未要求技术要求，则该技术要求须事先报送监理工程师同意。2.3.16 施测单位未能按期向监理工程师报送以上汇报资料，所以造成直接和间接损失均由施测单位负担全部责任。若施测单位在限时内未收到监理工程师退回审查意见，可视为已经过审阅。2.3.17 全部（或关键）测量和放样相关参数全部应事先报经监理工程师检验。必需时，监理部可要求施测单位在监理工程师直接监督下进行对照测量。但监理工程师所作任何对照测量和对施测单位报送文件审批决不意味着能够减轻施工单位对施测结果和正确性所应负协议责任。三、质量标准2.3.18 施工测量质量控制标准关键精度指标参见表2。如施测期间国家或相关部门颁发了新专业技术标准（规范），则新标准（规范）生效以后所进行施工测量质量控制标准关键精度指标参考其实施。2.3.19 各分项工程项目施测质量控制标准按对应监理实施细则要求实施。四、其它2.3.20 对于施测单位报送申明属于秘密并于文件首页一个显著位置加盖了密级印章结果资料和技术文件，监理工程师应对第三方保密，而且只限于在本监理项目范围内引用。2.3.21 当施测单位因为多种原因，需要修改已报经监理工程师同意作业方法和计划，并致使施测技术条件发生实质性改变时，施测单位应于这类修改计划或方法实施7天以前另行报监理工程师同意。2.3.22 施工测量全部项目工作及经费，已包含在对应工程项目单价中，不另单独计量支付。表2 施工测量关键精度指标表序号项 目精 度 指 标说 明内 容平面位置中 误 差 （mm）高程中误差（mm）1混凝土建筑物轮廓点放样(2030)相对于邻近基础控制点2土石料建筑物轮廓点放样(3050)相对于邻近基础控制点3机电及金属结构安装安装点(110)相对于建筑物安装轴线和相对水平度4土石方开挖轮廓点放样 地物点(50100)0.75（图上）相对于邻近基础控制点相对于邻近测站点5局部地形测量高程注记点1/3基础等高距相对于邻近高程控制点6隧洞贯通（4km）贯通面横向50纵向10025横向、纵向相对于隧洞轴线。高程相对于洞口高程控制点3 监理工作岗位职责3.1 岗位职责通则为愈加好地实现恨虎坝水库主坝、溢洪道、输水隧洞 “四控制、两管理、一协调”监理目标,使工程投资、建设周期、施工质量达成预期目标,为争创优良工程,特制订监理岗位职责。岗位职责通则 苏斗河水库工程监理工作关键依据施工协议,根据“独立、公正、公平、诚信、科学”标准开展监理工作,
