桥梁综合项目工程临时用电专项方案.doc

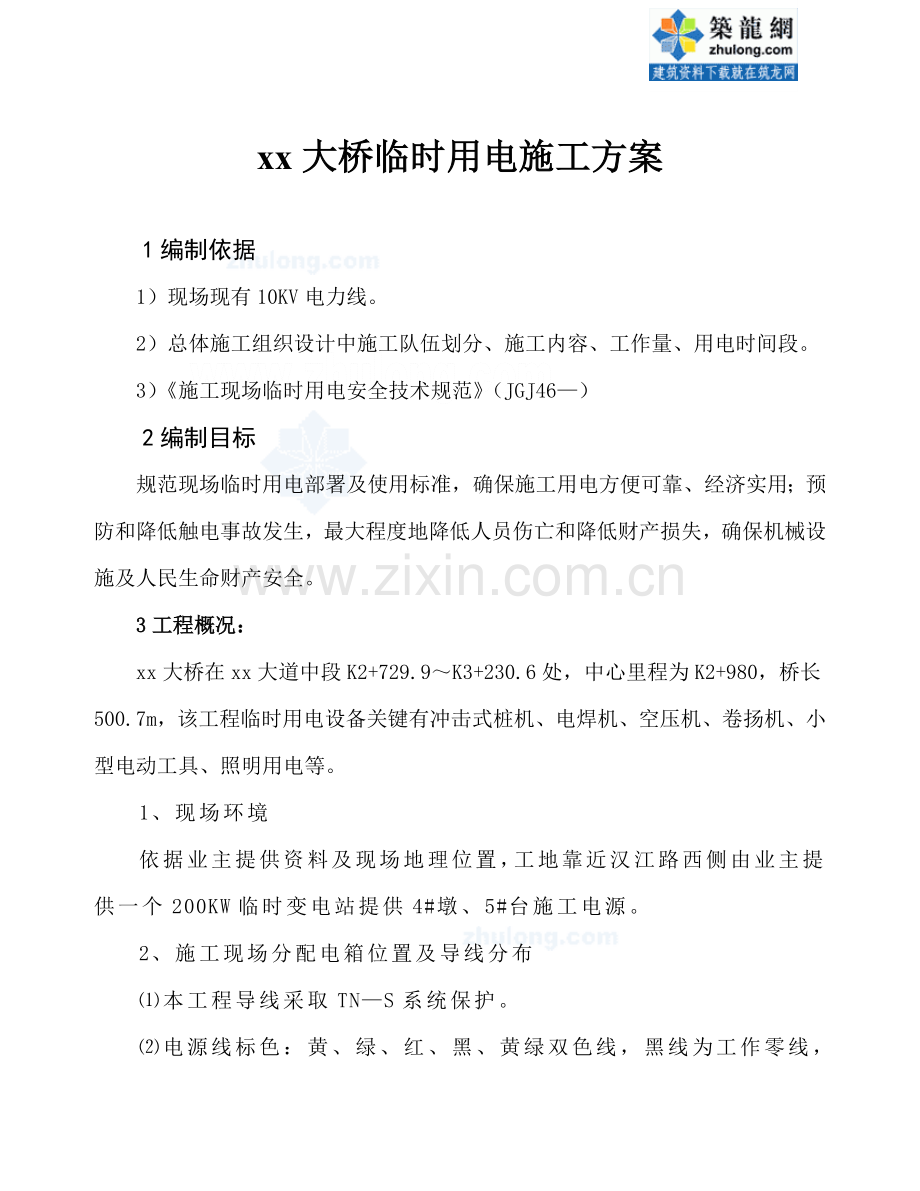

xx大桥临时用电施工方案1编制依据1）现场现有10KV电力线。2）总体施工组织设计中施工队伍划分、施工内容、工作量、用电时间段。3）施工现场临时用电安全技术规范（JGJ46）2编制目标规范现场临时用电部署及使用标准，确保施工用电方便可靠、经济实用；预防和降低触电事故发生，最大程度地降低人员伤亡和降低财产损失，确保机械设施及人民生命财产安全。3工程概况： xx大桥在xx大道中段K2+729.9K3+230.6处，中心里程为K2+980，桥长500.7m，该工程临时用电设备关键有冲击式桩机、电焊机、空压机、卷扬机、小型电动工具、照明用电等。1、现场环境依据业主提供资料及现场地理位置，工地靠近汉江路西侧由业主提供一个200KW临时变电站提供4#墩、5#台施工电源。2、施工现场分配电箱位置及导线分布本工程导线采取TNS系统保护。电源线标色：黄、绿、红、黑、黄绿双色线，黑线为工作零线，其黄绿双色线为接地线，统一装置，便于维修。业主总配电箱分配至施工现场配电箱位置及导线走向：施工现场设总分配电箱2只，其中生活区食堂门口一侧1只1#电箱，施工办公室东侧1只2#电箱。分配电箱，钢筋间对焊机专用3#电箱1只，井架专用4#电箱1只，钢筋切断机、弯曲机5#、 6#电箱各一只，木工棚7#电箱1只，木工棚东南侧8#电箱1只，搅拌机9#电箱一只，楼层配电箱每层1只。现场导线部署：依据施工现场平面图及电箱位置，分二路供电方法。采取RVV-704+PE50电缆导线从业主配电箱引出埋地90cm，上盖水泥板，接至施工现场1#、2#配电总箱。再由1#电箱采取RVV-504+PE25沿围墙接至4#、5#、6#、7#电箱（型号：BD100G 380V）。由2#电箱采取RVV-504+PE25沿围墙、架空接至8#、9#、10#配电箱（型号：BD100G 380V）三、多种用电设备型号表及负荷量计算3、施工现场单个机械设备用电负荷计算五个箱变为独立供电系统，依据不一样结构形式及不一样施工阶段用电量不一样，桥梁施工用电高峰集中在桩基施工，隧道施工用电高峰集中在开挖和首次支护，所以进行负荷验算时选择施工用电高峰作为验算依据。1、xx大桥表(一)电动机械设备设备名称型号功率（KW）数量小计备注冲击钻机408320KW离心式泥浆泵PN258200KW钢筋切断机GQ40II3412KW钢筋弯曲机GW40II3412KW木工圆锯MJ10913226KW万能木工圆锯MJ104326KW切割机CJ40A122KW空压机W-0.9/7-B7.5215KW水泵QS-60224KW插入式震动棒501.11011KW混凝土搅拌站JS75040280KW办公生活用电50150KW塔式起重机TC6517B-10E71.54286KW上部结构使用电动油泵ZB3/63031648KW上部结构使用累计738KW（上部结构开始时桩基已施工完未计）表(二)电焊设备设备名称型号功率（KW）数量小计交流电焊机BX-4002016320KW直流电焊机10220KW累计340KW表(三)施工现场照明设备名称型号功率（KW）数量小计碘钨灯1KW1KW2020KW累计20KW采取需要系数法进行负荷计算，公式为：SSH=1.05 (K1P1/COS+K2P2+K3P3)式中S2-施工现场提供总容量（KVA）。SSH-施工现场用电设备所需总容量（KVA）。P1-施工现场用单动机额定功率之和（KW）。P2-施工现场用电焊机额定功率之和（KW）。P3-施工现场室外照明用量之和（KW）。1.051.10-容量损失系数-电动机效率系数，平均0.750.90，通常取0.85K1-电动机同时使用系数：10台以上取0.8。K2-电焊机同时使用系数：310台取0.6。K3-照明设备同时使用系数：取0.8。COS-电动机平均功率系数，施工现场最高取0.75。P1738KW，P2340KW，P320KW经计算得SSH933KVA。所以业主提供配电总功率为300KW，大于施工现场用电设备总功率183.5KW，故满足要求。二、导线截面选择导线截面按I线KR U线COS得出K0.6 U线380 COS0.751、控制对焊机、弯曲机、切断机、圆盘踞，总功率为49.5KW，采取RVV-504PE35电缆。2、控制井架卷扬机，总功率为50KW，采取RVV-504PE35电缆。3、控制砂浆机、电焊机、振动机、生活用电，总功率为27.8KW，采取RVV-504PE35电缆。4、楼层用电导线yc16mm橡皮绝缘电缆。5、办公室、库房、生活用电导线yc25mm橡皮绝缘电缆。三、电气类型、规格1、1#、2#总电箱型号为JA12DB31/167内设RTO熔断丝RCIA200A熔断丝、RCIA100A熔断丝，零排地排各一块DIy400A和DI10-200A DI10-100A空气开关。2、地面和楼面分配电箱型号为BD100G 380V，内设RCIA熔断丝100A、30A、15A，DZ10100A自动空气开关，DZ15L40/3902漏电保护开关4个，DZL1820B/1单向漏电开关2只，零排一只，20A三相四线四眼插座4只，15A单相三眼插座2只。3、动力移动电箱型号GBLXLYH2015内设熔断丝30A 3只，AB6240/3漏电保护开关1只，20A三相四线四眼插座1只。4、移动照明配电箱GBLXLYH2015内设RCLA15A熔断丝，DZL1820B/1单向漏电开关1只，单相三眼插座1只。5、随机开关箱型号XLYH2015，内设RCLA 30A熔断丝，AB6230A漏电开关1只，四眼插座1只。四、现场电缆导线架设1、现场敷设供电线路，必需严格根据上海地域低用电装置规程进行，必需做到规范化、条理化，严禁乱拉乱拖。2、电缆埋地敷设电缆接头必需再地面上接线盒内，接线盒内应有防水防尘方法。3、埋地电缆深度大于0.6米，电缆沟用细砂铺垫。4、架空线离地不低于6米，导线采取三箱五线制。5、穿越楼层电缆靠近负荷中心，固定点每层不少于一点，并用绝缘子固定。6、电缆接头应牢靠可靠，并做绝缘包扎，保持绝缘强度。五、安全用电方法1、为强化施工现场电气管理，保障职员人身安全和电气设备安全、安装维修或拆除必需有电工完成。2、场电缆导线架设现场拉设供电线路安装架空，必需严格根据上海地域低压用电装置规程进行，必需做到规范化、条理化，严禁乱拉乱拖。电线杆埋深为电杆1/10加0.6米，对松土质应合适增加埋设深度。横杆用77镀锌角钢，线间距为0.3mm，并用瓷瓶固定。拉线宜用镀锌铁丝，其截面大于34.0。拉线和电杆夹角应在3045度之间，埋深不得小于1米。全部导线必需采取绝缘BV铜芯线。架空线导线截面选择应满足机械强度。单相零线截面和相线相同，三相五线制工作零线和接地线截面大于相线50%。每个架空线档距内一根导线只许可一个接头，跨越施工临时道路档内不得有接头，对地垂直距离离地高度不底于6米。导线相序排列是面向负荷从左侧起为L1、N、L2、L3、PE。架空线档距为30米，全部电源线必需用绝缘子固定，并用绝缘子固定，并用绝缘线绑扎。对固定机器电源线应有套管保护。镝灯、碘钨灯应用绝缘材料固定，外壳应接地保护。使用坚韧橡皮电缆，应合理敷设，不准在地面路面上乱拖乱拉。移动电具必需使用有接地接零三芯线，坚韧橡皮软线做电源线。3、保护接地、接零本工程电网属于共有电网，故本工程不再作接零保护，但全部电器全部必需有接地方法。全部电源线必需采取三箱五线制，电缆采取五芯线，接地线采取35mm2线和电箱连接反复接地。接地材料必需采取55镀锌角钢或48钢管作接地材料，严禁使用钢筋。接地深度大于2.5米，跨度大于2.5米，用铜接头和接地桩压接或用镀锌扁铁焊接。接地电阻小于4欧姆，脚手架、井架、塔吊家底电阻小于10欧姆。井架、脚手架必需有防雷接地方法。4、照明布线：从2#分配电箱接出BV-34电源线至办公室、库房PZ-30照明配电箱，全部电管沿墙面吊顶明配，支线截面为BV-2.5。5、电气设备施工现场各类机械电气设备必需有专员安装。低压电气设备和器材绝缘电阻不得低于0.5兆欧。全部电气设备金属外壳必需有可靠接地，电气设备离开开关箱5米必需装置随机开关。手持电动工具严格按国家标准GB378783、GB38831283要求。施工现场手持电动工具，必需选择类工具，必需有额定漏电电流小于30毫安，动作时间小于0.1秒漏电开关保护，潮湿场所和金属构架上工作，采取类工具。6、配电箱各类配电箱装置容量应和实际负荷相匹配，内箱部署和系统接线，必需做到规范化。配电箱门锁齐全，箱内设施齐全完好，金属箱体有接地保护，统一编号。配电箱内设施排列整齐、压接牢靠，操作面无带电体外露。动力照明分开控制单独设置。配电箱、开关箱周围不应放置有碍操作、维修物条。开关箱和电气设备之间实施一机一闸。配电箱、开关箱内设漏电保护器，其额定漏电工作电流小于或等于30mA，额定漏电工作时间小于0.1秒。配电箱、开关箱导线进出口加强绝缘，并设卡固定，电源线必需下进下出，不得采取电箱侧面上及后面。配电箱、开关箱导线进出必需采取绝缘良好，进出线并有雨水管PVC管保护，统一回路，统一接地保护。移动电箱电源线不得大于30米，并不得有接头。电箱内漏电保护器必需有专员定时或不定时检测。六、安全用电使用维护1、本工程临时用电配置2名专职电工来负责用电安装维修保养等工作，并持有效证件上岗。2、各类用电人员必需掌握安全用电基础知识和熟悉用电设备性能，杜绝不懂电器设备人员操作和玩弄。3、停用电器设备必需拉闸断电，锁好电箱。4、使用电器设备前必需按要求配置好对应防护用具，并检验电器装置和防护装置是否完好，严禁带病运转。5、搬迁移动电器设备，必需由电工切断电源后进行。6、加强对施工现场电器安全管理，保障职员人身安全和电器设备安全。7、施工现场电器设备必需有有效安全技术方法，严格按设计要求安装。8、施工现场电器设备必需有醒目标用电安全标志。9、全部电器设备电力线路安装后必需进行验收，合格后方可投入使用。10、对施工现场电器设备及线路必需进行定时检验，电器绝缘、接地电阻、漏电保护器等必需完好，对查出问题立即解绝。11、电器防火：加强对电器设备防火方法，不使用陈旧老化电缆和电线，合理安装配置电器设备，严禁过载；加强电器设备保养管理，预防设备日晒雨淋；在电器装置和线路周围不准堆放易燃易爆和加腐蚀介质，不得使用火源以防损坏；在志气设备对应集中志气、配置室等处，应配置绝缘灭火器，并挂“严禁烟火”牌；不准乱接、拉电线和超负荷用电，严禁烧电炉和大容量超额使用，合理设置避雷装置；组织义务消防队常常性进行电器防火知识教育；发觉火情立即将总电源切断；实施夜间值班制度，轮番值日，确保安全。七、安全用电管理项目部依据JGJ4688和JGJ5999建筑施工用电相关要求，结合工程实际情况，为深入加强对施工现场用电安全管理。确保电气设备及人身安全，制订用电管理制度。1、建立健全电气安全管理和责任制度。各类电气设备、设施安全技术操作规程制度。电气安全值班负责制和交接班制度。电气设备、电气线路检验、维修、保养制度。电气设备放火制度。电气事故处理要求制度。电气设备考评奖惩制度。2、施工现场电气设备防护。通常触及或靠近带电体地方，均应采取绝缘。电力线路和设备采购必需按国家标准限定安全载流量。全部电气设备金属外壳必需有接地方法，不得部分接地，部分接零。全部临时电源和移动电具必需有二级漏电保护方法。在十分潮湿场所和金属构架等导体性能良好作业环境，必需使用安全电压。用电设备必需有醒目标电气标志。尤其对电气防火设施，必需按要求设置，关键是要害部位加强专员管理。3、电气设备检验验收制度：全部电气线路和设备安装完工后，由项目部技术部门和安全部门共同进行验收，合格后方可使用。对不合格设备设施，严禁使用。定时十天组织专业人员对电气线路和设备进行安全检验，对电气绝缘、接地接零电阻、漏电保护器等，必需指定专员定时测试，台汛季节要强化管理，对查出问题必需立即整改，做好三定：定人、定时、定方法。4、教育培训加强对电气专业人员和职员进行电气安全技术教育和电气安全常识教育和职员道德规章制度教育及新工人二级安全教育，全部施工人员必需知道触电抢救知识。加强对专业电工和机操人员培训和复训工作，未经培训和考评不合格电工和电气设备操作人员，严禁从事电气安装维修和操作。
