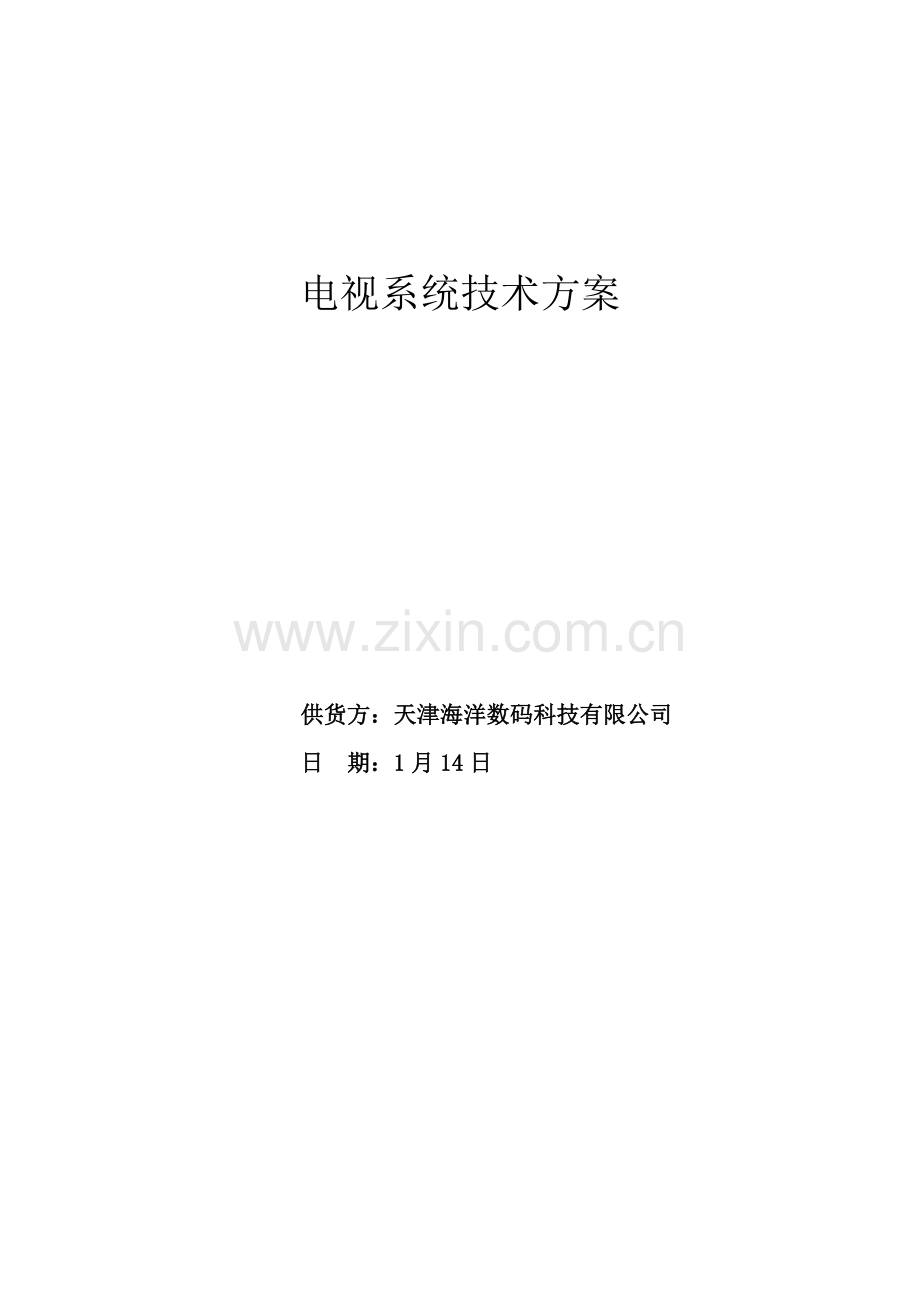

电视系统技术方案

供货方：天津海洋数码科技有限公司
日 期：1月14日

1、 船舶概况
客户提供有关资料。
2、客户需求
卫星电视天线应能在全球范畴接受C波段卫星电视信号，频道数目18个。1台DVD播放器，全向电视天线接受船舶所在地TV/FM/AM信号。船内设立 各种CATV终端。

3、产品概述
本系统为移动船舶或海上平台设计，能适应海上恶劣环境。重要涉及Intellian公司生产可以同步接受C波段卫星信号T240C海事卫星电视天线，设立18个卫星电视解码接受机，为本平台提供18套卫星电视节目（电视节目可依照顾客需要恰当增长）；杭州华雁生产全向电视天线GWT--S-A，1个DVD播放器。可以在全球范畴内收看Ku波段卫星电视节目，可收听本地AM、FM广播节目、广播电视节目，可全船观看DVD播放节目。
本系统至少提供19套视频节目和本地无线电视节目及无线电广播语音节目。

系统框图如下：

系统机柜接线图如下：

4、 设备清单及重要设备简介
4.1 设备清单
序号
设备名称
规格型号
数量
品牌/厂家
证书
天线单元
1
2.4电视天线系统
2.4atellite TV Antenna System
T240
1
INTELLIAN
合格证
2
卫星天线控制器
Satellite Antenna control unit
T240
1
INTELLIAN
合格证
3
广播电视天线
TV/AM/FM antenna
GWT--S-A
1
华雁
合格证
机柜内单元
4
机柜Cabinet
600*600*mm
1
China
合格证
5
多路开关
Multi-Switch
MS-4801B
1
Gencen
合格证
6
工程型卫星数字电视接受机
Satellite digital Receiver
DVR-1000
18
PBI
合格证
7
电视频道调制器
Modulate Model
2500MB
18
PBI
合格证
8
16路调制混合器
16-way Modulate Mixer
4016C
2
PBI
合格证
9
蓝光DVD播放器
DVD player
BDP-3380K
1
Philips
合格证
10
6-功率分派器
6-way Splitter
1 in 6 out
1
JEFFERSON
合格证
11
小型测试液晶电视机
Mini Test Monitor

1
China
合格证
12
电视信号放大器
TV amplifier

1
JEFFERSON
合格证
13
扩音系统控制器
PA Conteoller

1
China

14
视频电缆
CATV Cable
SYWV75-5
米
China

15
视频电缆
CATV Cable
SYWV75-7
米
China

终端分布
16
八路分派器（-10）

2
JEFFERSON

17
八路分派器（—12）

2
JEFFERSON

18
四路分派器（-10）

2
JEFFERSON

19
四路分派器（-12）

2
JEFFERSON

20
终端盒连接线
CORD
1.5M
84
JEFFERSON

21
电视/广播终端盒
TV/AM/FM Terminal
TV/AM/FM
42
JEFFERSON

22
匹配负载
Matching Load
75OHM
10

23
系统连接合
Connectors

1

附件
24
F型同轴电缆接头
75-5
100

25
F型同轴电缆接头
75-7
30

26
空气开关
6A/250V
3

27
电源插座
4孔
1

28

29

30

4.2 重要设备简介
4.2.1海事卫星电视天线
T240海事卫星电视天线是Intellian公司最新产品，可以接受C波段卫星电视信号。可以在世界范畴内自动适配各个区域卫星信号，不需要额外调解。重要参数如下：

重要参数
产品型号
T240C
反射盘尺寸
240cm
外形尺寸
330×410cm
重量
670kg
接受频率（发射频率）
C波段
高频头本振频率
5.85GHz/6.425GHz
极化
左/右旋，垂直/水平
最小EIRP值
40dBW
支持原则
ABS-S/DVB
天线基座
3轴
天线仰角
-15°至+120°
方位角范畴
680°
响应速度
12°/秒
容许船只运动
摇晃+/-25° 仰俯+/-15°
输入电压
110/220VAC,50/60Hz（最大100W）
防水级别
IPX6
内置GPS系统
是
内置GPS NMEA接头
有
极化角自动控制系统
是
ACU（天线控制盒）
是
单一线路通讯
是
认证
CE/FCC
保修期
一年
工作区域
全球

4.2.2广播电视天线
GWT--S-A是一款可以同步接受AM、FM、TV信号全
向广播电视天线详细参数如下：

5、系统使用条件
系统能适应盐雾、油雾、霉菌环境。
舱外单元：具备防水、抗风性能，环境温度：-20℃--+60℃，防护级别不低于IP56 。相对湿度：≤100％。
舱内单元：环境温度：-10℃--+50℃相对湿度：≤98％(温度30℃±2℃时) 具备良好电磁兼容性，舰船上雷达、通信等电子设备开机时，本系统工作不受影响。
具备良好防止触电、人身伤害及防火等安全办法。

6、天线安装规定
我司负责设计各种天线安装位置及天线安装支架制作，天线安装位置应得到客户确认；客户提供与有线电视网络等有关安装要素、图纸、电缆型号及敷设规定，我司负责提供电缆及实行布线、接线工程。
