基于Floodlight负载均衡实现
摘要：本文基于SDN网络架构构建了一种虚拟网络，使用Floodlight作为该虚拟网络控制器，通过调用Floodlight控制器restful API 实现了服务器之间负载均衡。
前言：
1 研究背景
SDN
2 Floodlight功能分析
3 实验过程及实验数据分析

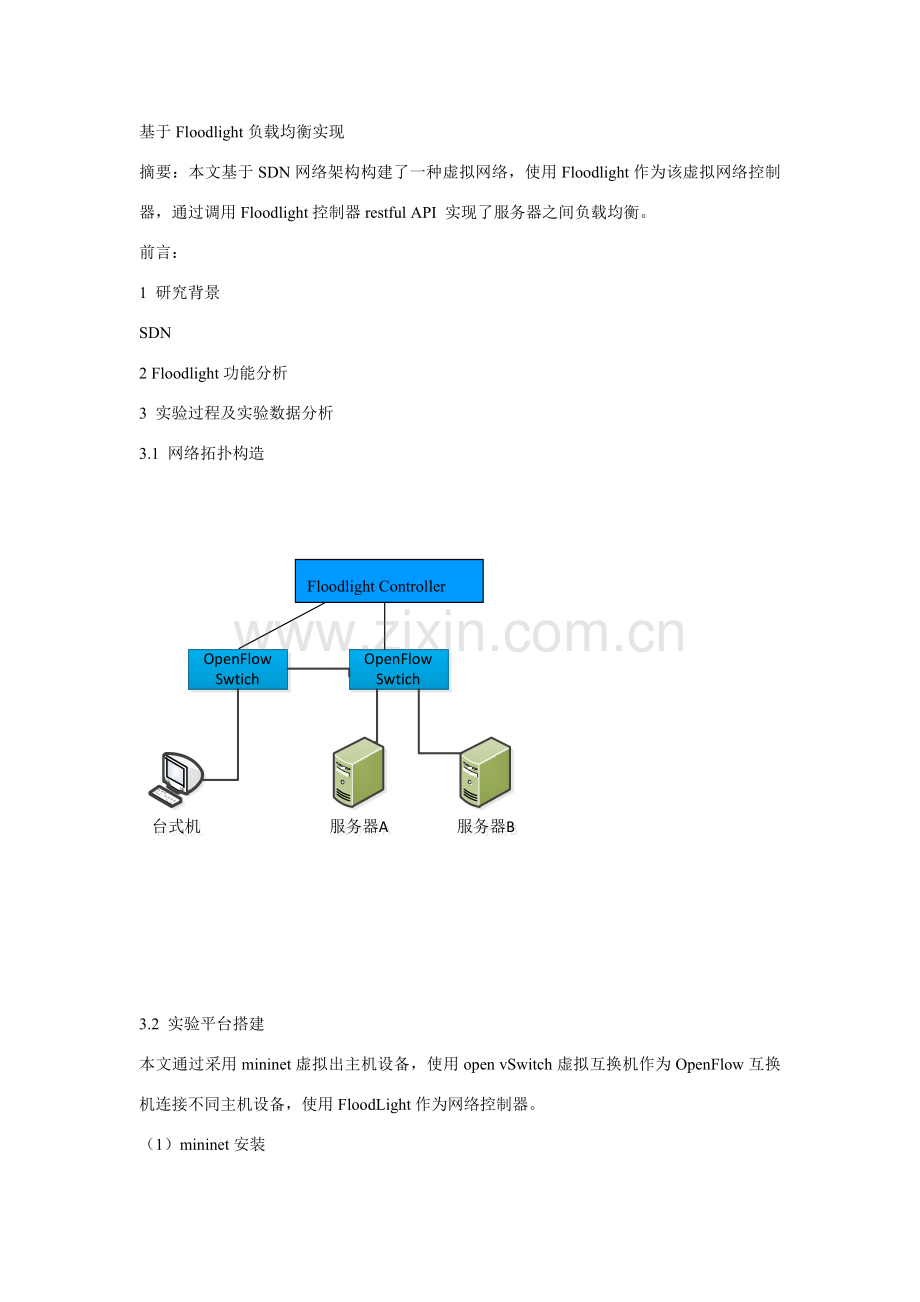

3.1 网络拓扑构造

Floodlight Controller

3.2 实验平台搭建
本文通过采用mininet虚拟出主机设备，使用open vSwitch虚拟互换机作为OpenFlow互换机连接不同主机设备，使用FloodLight作为网络控制器。
（1） mininet安装
网站提供了mininet VM，这是一种操作系统镜像文献，解压之后，可以直接在虚拟机中进行加载。本文采用了virtualBox作为虚拟机。
（2） open vSwitch安装
Mininet中自带有open vSwitch，可以使用mininet自带open vSwitch，也可以此外安装open vSwitch作为网络互连设备。安装过程如下：
（3） FloodLight控制器安装
运营终端系统，进行如下操作安装floodlight，
sudo apt-get install build-essential default-jdk ant python-dev
git clone git://
cd floodlight
git checkout stable
ant
java -jar target/floodlight.jar #运营Floodlight

3.3 Floodlight 控制器RESTFUL API调用
通过调用RESTFUL API，实现负载均衡。一方面调用quantum/v1.0/vips设立vipid和vip名称以及对外显示IP地址和端标语，传递参数有id值，name值，protocol值，address值，port值。另一方面调用quantum/v1.0/pools设立地址池名称以及该地址池所相应vipid值。再次通过调用quantum/v1.0/members/往地址池中添加详细服务器地址，即将ip地址为10.0.0.1 和ip地址为10.0.0.2，端标语为80服务器添加到地址池中，形成一种服务器集群，这个服务器集群对外统一地址为10.0.0.100，端标语为80。当一种集群中某台服务器处在繁忙或奔溃状态，立即切换到集群中另一台服务器，对顾客而言是透明，从而实现负载均衡目。

#!/bin/sh
curl -X POST -d '{"id":"1","name":"vip1","protocol":"tcp","address":"10.0.0.100","port":"80"}' http://localhost:8080/quantum/v1.0/vips/
curl -X POST -d '{"id":"1","name":"pool1","protocol":"tcp,"vip_id":"1"}' http://localhost:8080/quantum/v1.0/pools/
curl -X POST -d '{"id":"1","address":"10.0.0.1","port":"80","pool_id":"1"}' http://localhost:8080/quantum/v1.0/members/
curl -X POST -d '{"id":"2","address":"10.0.0.2","port":"80","pool_id":"1"}' http://localhost:8080/quantum/v1.0/members/

3.4 数据分析
运营命令：sudo mn --controller= remote，ip=127.0.0.1 --topo single,3 运营成果如图所示。其中h1、h2和h3为主机，s1为openflow互换机。h1、h2和h3连接在s1上。

网络构造建设
主机h1,h2,h3配备信息如图。

H1配备信息

H2配备信息

H3配备信息

H1和h2启动WEB服务

H1启动web服务

H2启动web服务
负载均衡
通过REST API实现服务器之间负载均衡，进行流表配备，当一台服务器过载，将祈求自动转到另一台服务器上。编写脚本如下图所示。

调用rest API 实现负载均衡

运营脚本程序
运营脚本程序后来得到成果如下图所示

执行脚本程序运营成果可见，vip地址为，服务器h1地址为，服务器h2地址为。

H3 访问网站
H3使用wget -O - 10.0.0.100命令不断地发送web祈求，使用，如图所示，可见服务器h1与h2之间在轮换解决祈求，

H3多次访问网站，查看http://localhost:8080/ui/index.html，成果如下图所示，从发flows(2)成果可见实现了负载均衡 。

4 总结
