建筑工程给排水专业课程设计计算报告书.doc

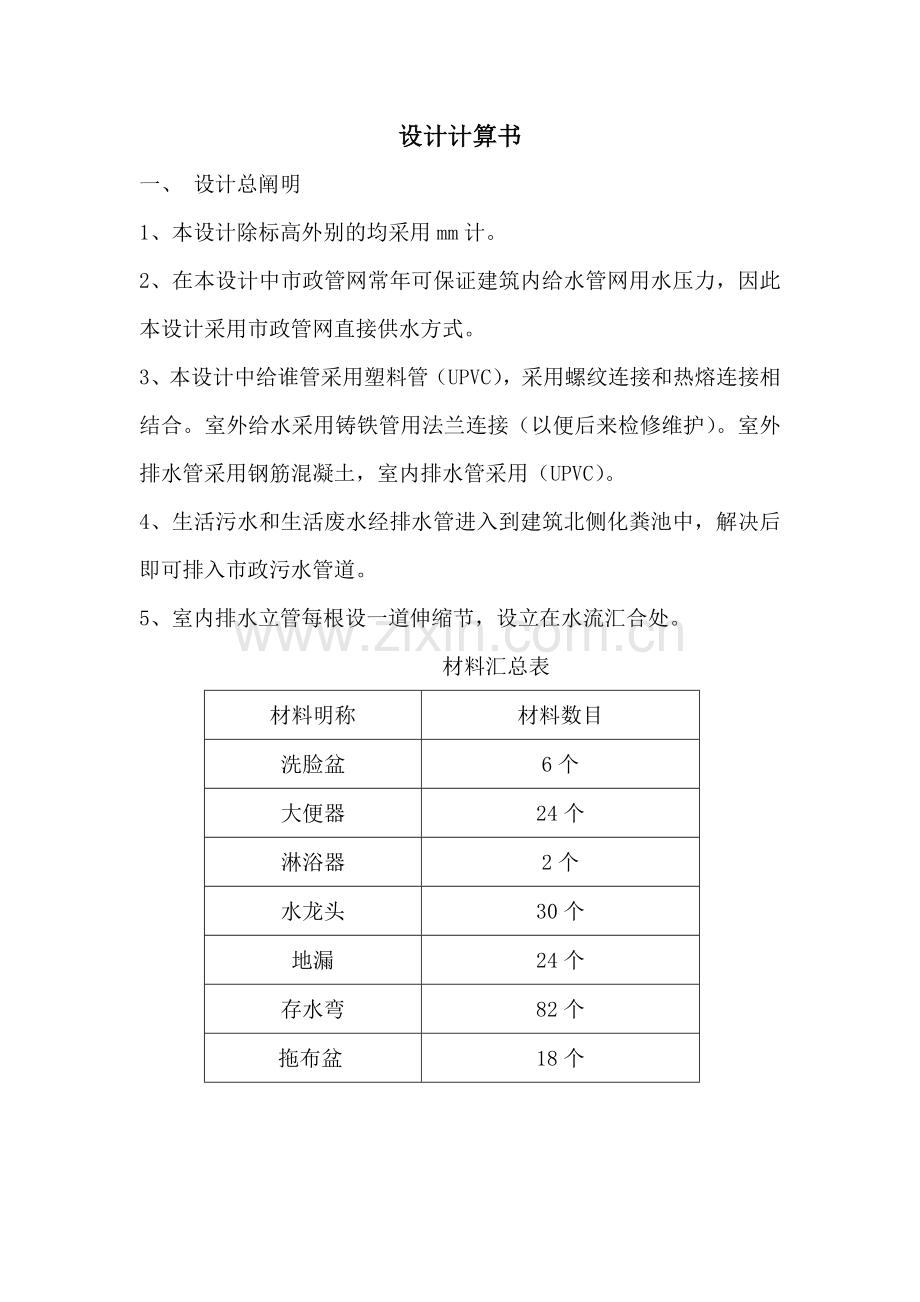

设计计算书
一、 设计总阐明
1、本设计除标高外别的均采用mm计。
2、在本设计中市政管网常年可保证建筑内给水管网用水压力，因此本设计采用市政管网直接供水方式。
3、本设计中给谁管采用塑料管（UPVC），采用螺纹连接和热熔连接相结合。室外给水采用铸铁管用法兰连接（以便后来检修维护）。室外排水管采用钢筋混凝土，室内排水管采用（UPVC）。
4、生活污水和生活废水经排水管进入到建筑北侧化粪池中，解决后即可排入市政污水管道。
5、室内排水立管每根设一道伸缩节，设立在水流汇合处。
材料汇总表
材料明称
材料数目
洗脸盆
6个
大便器
24个
淋浴器
2个
水龙头
30个
地漏
24个
存水弯
82个
拖布盆
18个

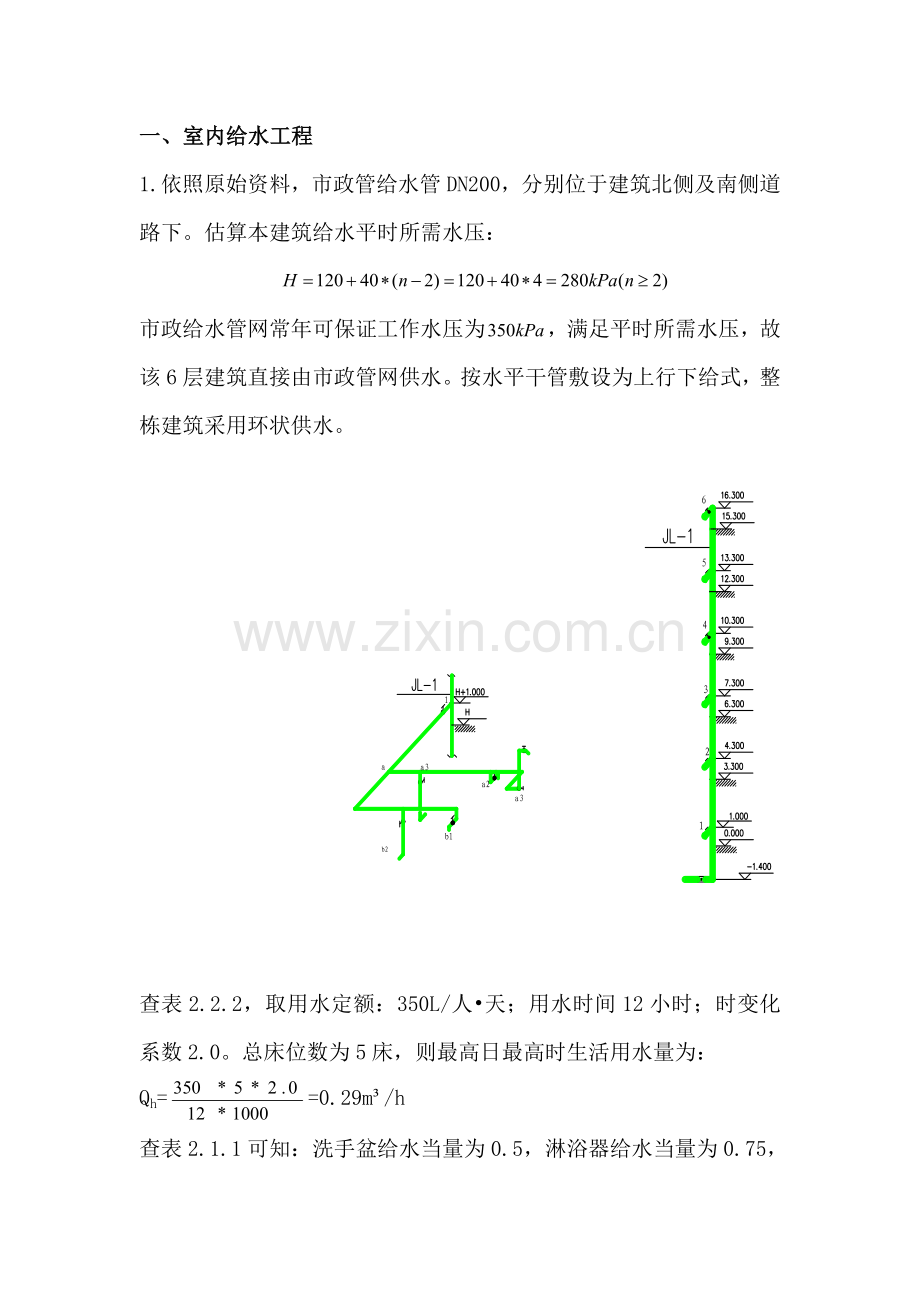

一、室内给水工程
1.依照原始资料，市政管给水管DN200，分别位于建筑北侧及南侧道路下。估算本建筑给水平时所需水压：

市政给水管网常年可保证工作水压为，满足平时所需水压，故该6层建筑直接由市政管网供水。按水平干管敷设为上行下给式，整栋建筑采用环状供水。
查表2.2.2，取用水定额：350L/人•天；用水时间12小时；时变化系数2.0。总床位数为5床，则最高日最高时生活用水量为：
Qh==0.29m³/h
查表2.1.1可知：洗手盆给水当量为0.5，淋浴器给水当量为0.75，小便器给水当量为0.5，拖布盆给水当量为1.0，自闭式大便器给水当量均以0.5计，计算得到附加1.10L/s流量。
设计秒流量计算：
Qg=
对于该综合型建筑有

则设计秒流量计算表如下：
对于给水立管JL-1
每层室内给水管网水力计算表
JL-1计算设计秒流量为：
由上表可知JL-1管路总水头损失为：=1.41m

对于给水立管JL-2
第一层室内给水管网水力计算表
第二层~第五层室内给水管网水力计算表
第六层室内给水管网水力计算表
JL-2计算设计秒流量为:
依照上表数据可知给水立管JL-2管路总水头损失为： =0.81m
因此=1.41m
估算水表水头损失：
采用旋翼式水表，引入管水表及其她较大附件水头损失约=4.5m
最不利配水点至引入管静水压：=15.30+1.00-（-1.40）=17.7m (其中1.0为配水龙头距室内地坪安装高度)。
=110kPa=11m(即延时自闭式冲洗阀最低工作压力)
室内所需压力总为：+++=17.7+1.41+4.5+11
=34.61m
室内所需压力与市政给水管网工作压力35 m 接近 ，可满足供水规定，不再进行调节计算。
二、消火栓给水系记录算
⑴消火栓布置
该建筑总长40.30m，宽度11.00m，高度18.3m。依照规范消火栓间距应保证同层任何部位有2个消火栓水枪充实水柱同步到达。
水带长度取25m，弯曲折减系数为C=0.9，消火栓保护半径应为：

消火栓间距为：,取24m
依照规定，每层需布置4个消火栓才干满足规定。
⑵水枪喷嘴处所需水压
查表，水枪喷口直径选19mm，水枪系数为0.0097；水枪水流特性系数B=1.577，取实验系数=1.20，=5 L/s，计算充实水柱长度：
由公式 ，得=15.85=158.5kpa，在依照公式，得充实长度=11.45m。
⑶水枪喷嘴出流量
依照=11.45m，实验系数=1.21，则水枪垂直射流高度为：=1.2111.45=13.85m
水枪喷嘴处压力为：
=16.00 =160.0kpa
水枪喷嘴出流量 ＞5.0
⑷水带阻力
19mm水枪配65mm水带，衬胶水带阻力较小，室内消火栓水带多为衬胶。本工程亦选衬胶水带。查表知65mm水带阻力系数值为0.00172。水带阻力损失为：
=1.08m

⑸消火栓口所需水压
消火栓口所需水压为：=16.0+1.08+2=19.08=190.8 kpa，
其中为消火栓栓口水头损失，按20 kpa计算。
（6）水力计算
依照规范，该建筑发生火灾时需两支水枪同步工作，最不利消防立管出水枪数为2支，相邻消防立管出水枪数为1支。
=19.08m

=19.08+3.0+0.273=22.35m
1点水枪射流量为：

=5.48L/s
查给水钢管水力计算表，由流量和流速拟定管径和单位管长水头损失i:
管路总水头损失为=58.06*1.1=62.33kpa
（7）消防水箱
消防贮水量按存贮10min室内消防用水量来计算。

选用原则图15方形给水箱，尺寸为3600mm×2400mm×mm。满足规范规定。
1、 建筑内部排水系记录算：
1） 设计秒流量计算
依照查表可知，小便器排水当量为0.3，洗手盆排水当量为0.3，自闭式大便器排水当量为4.5，淋浴器排水当量为0.45，拖布盆排水当量为1.0。运用公式：
立管1排水秒流量：

a1-a2： 取
a2-a3： 取
a3-a4： 取
a4-1：
a5-a6： 取
a6-1： 取

b5-b6： 取
b6-2： 取
（b1-b2,b2-b3……b4-2管段计算同上）
插图

6-5：
5-4：
4-3：
3-2：
2-1：
1-0：
立管2排水秒流量计算：
l1-l2： 取
l2-l3： 取
l3-1：
l5-l4： 取
l4-1： 取
6-5：
5-4：
4-3：
3-2：
2-1：
1-0：
2）横管水力计算：
室内卫生器具管采用塑料管，洗手盆器具管管径取De=50mm，大便器器具管管径取De=110mm。室内排水横管采用塑料管。
排水立管1横管计算数据如下：

管段
Q（ L/s）
流速v （m/s）
布满度h/D
管径de(mm)
坡度i
la-lb
0.1
0.62
0.5
50
0.012
lb-lc
0.43
1.21
0.5
75
0.026
lc-ld
1.9
1.57
0.5
110
0.026
ld-1
2.3
1.57
0.5
110
0.026
le-lf
0.1
0.62
0.5
50
0.012
lf-1
0.2
0.62
0.5
50
0.012
lg-lh
0.15
0.62
0.5
50
0.012
lh-6
0.3
0.62
0.5
50
0.012
出户管管径按De110排水塑料管，h/D=0.5，坡度为0.026时，其排水量为6.61L/s，流速为1.57m/s，满足规定。
排水立管2横管水力计算：
管段
Q（ L/s）
流速v （m/s）
布满度h/D
管径de(mm)
坡度i
l1-l2
0.1
0.62
0.5
50
0.012
l2-l3
0.43
1.21
0.5
75
0.026
l3-1
2.1
1.57
0.5
110
0.026
l5-l4
0.3
0.62
0.5
50
0.012
l4-1
1.8
1.57
0.5
110
0.026
出户管管径按De110排水塑料管，h/D=0.5，坡度为0.026时，其排水量为6.61L/s，流速为1.57m/s，满足规定。
3） 排水立管水力计算：
在仅设伸顶通气管状况下，排水立管选用管径De110塑料管，其通水能力为5.4L/s，=3.5 L/s。
