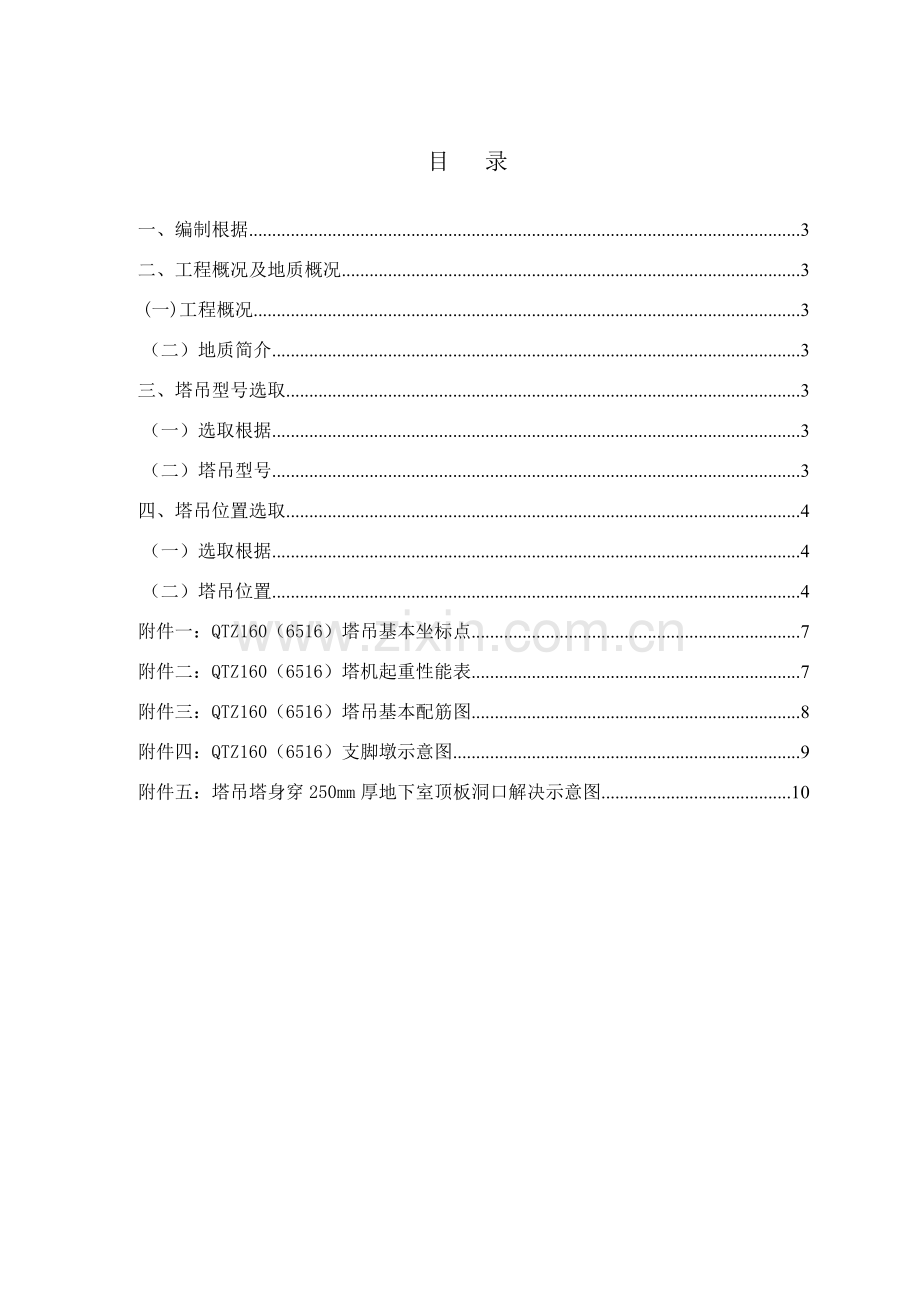

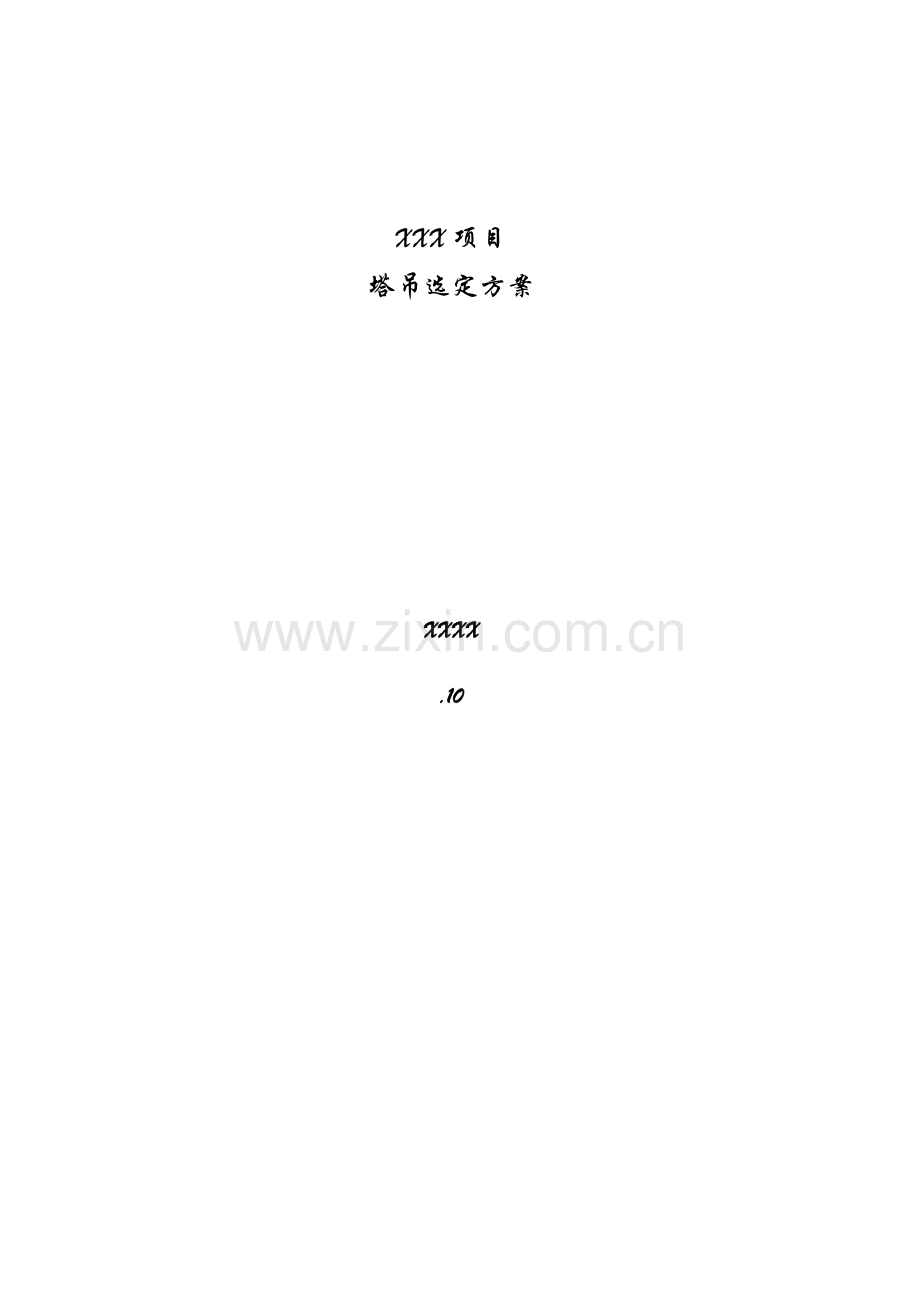

XXX项目塔吊选定方案 XXXX .10 目录一、编制根据 3 二、工程概况及地质概况 3 (一)工程概况 3 （二）地质简介 3 三、塔吊型号选取 3 （一）选取根据 3 （二）塔吊型号 3 四、塔吊位置选取 4 （一）选取根据 4 （二）塔吊位置 4 附件一：QTZ160（6516）塔吊基本坐标点 7 附件二：QTZ160（6516）塔机起重性能表 7 附件三：QTZ160（6516）塔吊基本配筋图 8 附件四：QTZ160（6516）支脚墩示意图 9 附件五：塔吊塔身穿250mm厚地下室顶板洞口解决示意图 10 一、编制根据本工程施工方案根据下列文献进行编写： 1． XXX施工图纸（现阶段图纸） 2．《XXX施工组织设计》 3．《建筑机械使用安全技术规程》（JGJ33-）二、工程概况及地质概况 (一)工程概况 XXX （二）地质简介 XXX 三、塔吊型号选取（一）选取根据 1、满足施工需要本方案编制根据阶段现阶段设计图纸，二层底板、三层底板为装配式预制桁架板与现浇混凝土板相结合施工方式（投标时为PK预应力叠合楼板），计算得出端头一块桁架板5200*2610*70mm自重约2.5t，对塔吊端头起重量规定较高。故选用起重力矩较大塔吊。 2、安全经济（二）塔吊型号依照现场实际状况，本工程东西方向长度约为47.5m，南北方向长度约81.1m，建筑高度13m。地面标高为35.40～36.10m。现场拟布置1台塔吊。依照建设单位规定，主楼一层构造顶板、二层构造顶板为桁架板，构件自重较大，故选用1台55m臂长QTZ160（6516）塔吊。塔机技术性能表类别型号 QTZ160（6516）大臂半径（m） 55 额定起重力矩（t.M） 160 最大起重量（t） 10 工作最大幅度(m) 55 起升高度（独立式/附着式 m） 51.8/169 起升速度m/min 二倍率106 回转速度r/min 0.61 变幅速度m/min 56 顶升速度m/min 0.45 四、塔吊位置选取（一）选取根据 1、满足施工需要 2、安全经济 3、对拟建建筑物或周边已有建筑物影响最小。（二）塔吊位置依照现场实际，本工程场地狭小，东侧紧邻泺文路，南侧为济南城管办公室，北侧紧邻三合街及5-7层砖混住宅楼，西侧紧邻山东省经贸委宿舍楼。拟在施工现场南侧设立暂时加工区，东侧为现场施工道路。因场地狭小，同步考虑后期塔吊使用规定，拟在基坑中新建人防范畴内设立5.5m×5.5m×1.5m塔吊基本，塔吊基本底标高为-6.250m。为减少塔吊基本对拟建建筑物影响，塔吊基本均位于建筑物砼垫层之下，穿过基本底板及地下室顶板。选取条件： ⑴满足主楼施工需要（塔吊大臂尽量覆盖施工区域）。 ⑵材料倒运（基坑内倒运、泺文路与现场内倒运、基坑上下倒运）。 ⑶塔吊安装拆卸可行。 ⑷塔吊高度超过泺文路灯杆高度。 ⑸塔基持力层承载能力满足塔吊基本需要。依照以上条件限制，QTZ160塔吊基本中心点选定在5轴上以西1m与F轴以南4.1m交点上。塔吊基本尺寸为5.5m×5.5m×1.5m，在基本外侧砌筑240mm厚砖胎膜（M10水泥砂浆砌筑MU10黄河淤泥砖）；砖胎膜内侧采用20mm厚1:2.5水泥砂浆抹平，供做防水使用；防水层两道：一道水泥及渗入结晶防水层，一道4厚SBS高聚物改性沥青防水卷材（聚脂胎）；50mm厚细石砼保护层。因塔吊基本位于基本垫层之下，故开挖至设计标高后仍需向下开挖至到满足塔吊基本埋至深度规定，且同步达到其地基承载力规定。加之本工程地基持力层为卵石层，且施工现场有大量毛石，油锤破碎时很难按照设计尺寸开挖，故塔吊基本实际尺寸要不不大于设计需要尺寸，超过某些经征询设计单位需采用同标号砼补齐。塔吊最下部4个固定支脚将在基本垫层及基本底板中通过，在满足安装规定及构造设计规定前提下，本着节约费用原则，且直接打入基本砼垫层及250mm厚人防底板中，4个固定支脚不再拆出，固定脚费用需建设单位承担。塔吊基本使用C30商品混凝土，具备早强功能。且需通过设计单位批准，在地下室底板、地下室顶板位置留设一3m×3m洞口，板面钢筋断开。洞口外围砌筑砖胎模抹灰后做防水。预留洞口位置做好相应安全防护工作。塔吊基本位置如下图所示：注：塔吊半径55米；塔吊独立高度为51.8米，高过周边5-7层砖混建筑物，并采用限位办法及高压线防护，故对周边建筑物无影响。附件一：QTZ160（6516）塔吊基本坐标点序号塔吊序号所在轴线 X向坐标 Y向坐标备注 1 QTZ160 5轴上以西1m交F轴以南4.1m 48611.637 50848.611 西北 2 48611.637 50854.161 东北 3 48606.137 50848.661 西南 4 48606.137 50854,161 东南附件二：QTZ160（6516）塔机起重性能表幅度R(m) 起重量 Q (kg) 55m臂长 60m臂长 65m臂长 α=2 α=4 α=2 α=4 α=2 α=4 2.4~15 5000 10000 5000 10000 5000 10000 17 5000 10000 5000 10000 5000 8630 19 5000 9950 5000 8885 5000 7575 21 5000 8865 5000 7910 5000 6730 23 5000 7980 5000 7110 5000 6040 25 5000 7240 5000 6445 5000 5465 27 5000 6620 5000 5885 5000 4980 29 5000 6085 5000 5405 4645 4560 31 5000 5620 5000 4985 4285 4200 33 5000 5215 4705 4620 3970 3885 35 4945 4860 4385 4300 3670 3585 37 4625 4540 4095 4010 3440 3355 39 4340 4255 3840 3755 3220 3135 40 4210 4125 3720 3635 3115 3030 41 4085 4000 3610 3525 3020 2935 43 3865 3770 3400 3315 2840 2755 45 3645 3560 3210 3125 2675 2590 47 3455 3370 3040 2955 2525 2440 49 3275 3190 2880 2795 2390 2305 50 3195 3110 2805 2720 2325 2240 51 3115 3030 2735 2650 2260 2175 53 2965 2880 2600 2515 2145 2060 55 2825 2740 2475 2390 1955 57 2360 2275 1935 1850 59 2250 2165 1845 1760 60 2200 2115 1800 1715 61 1755 1670 63 1675 1590 65 1600 1515 附件三：QTZ160（6516）塔吊基本配筋图附件四：QTZ160（6516）支脚墩示意图附件五：塔吊塔身穿250mm厚地下室顶板洞口解决示意图
