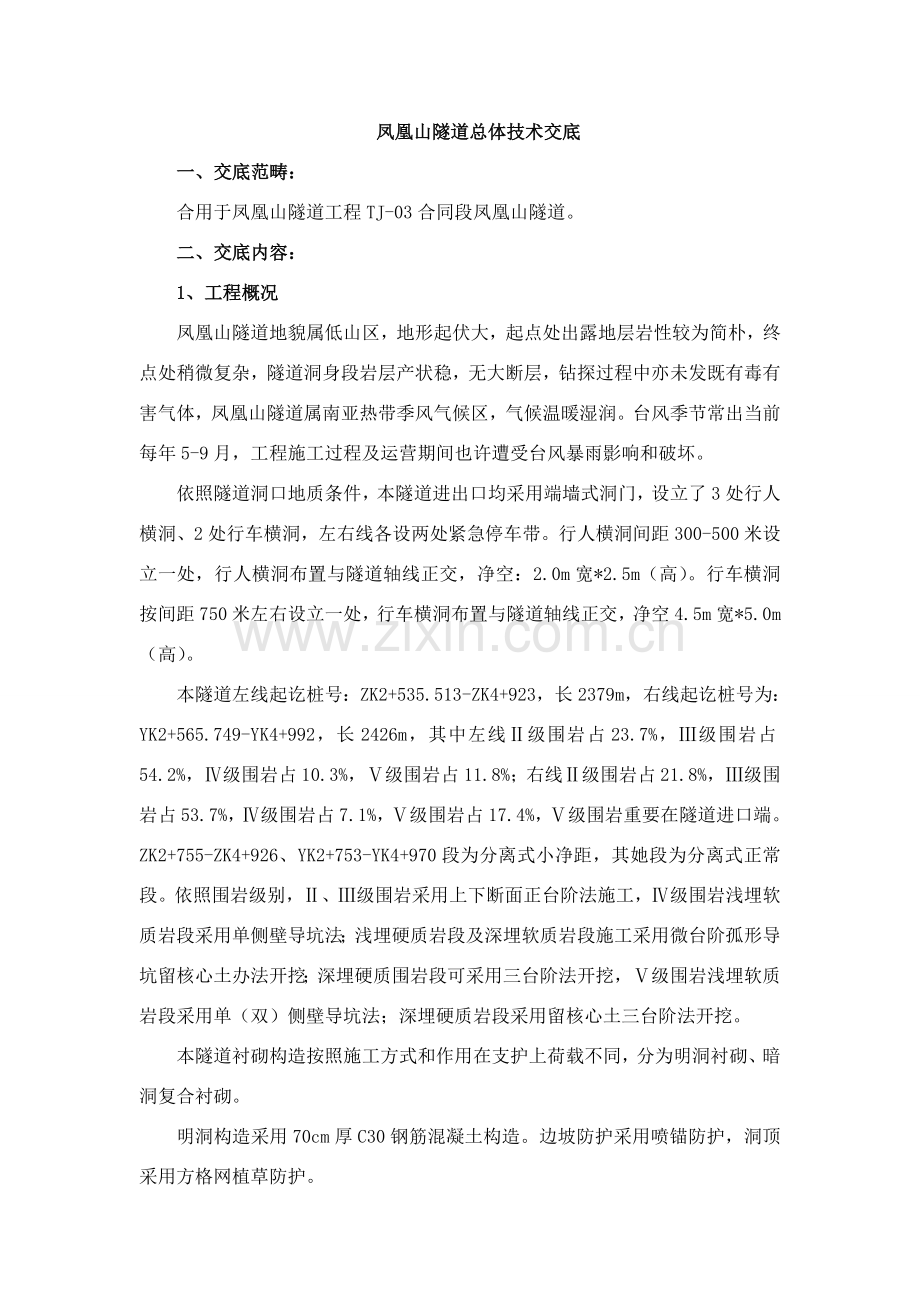

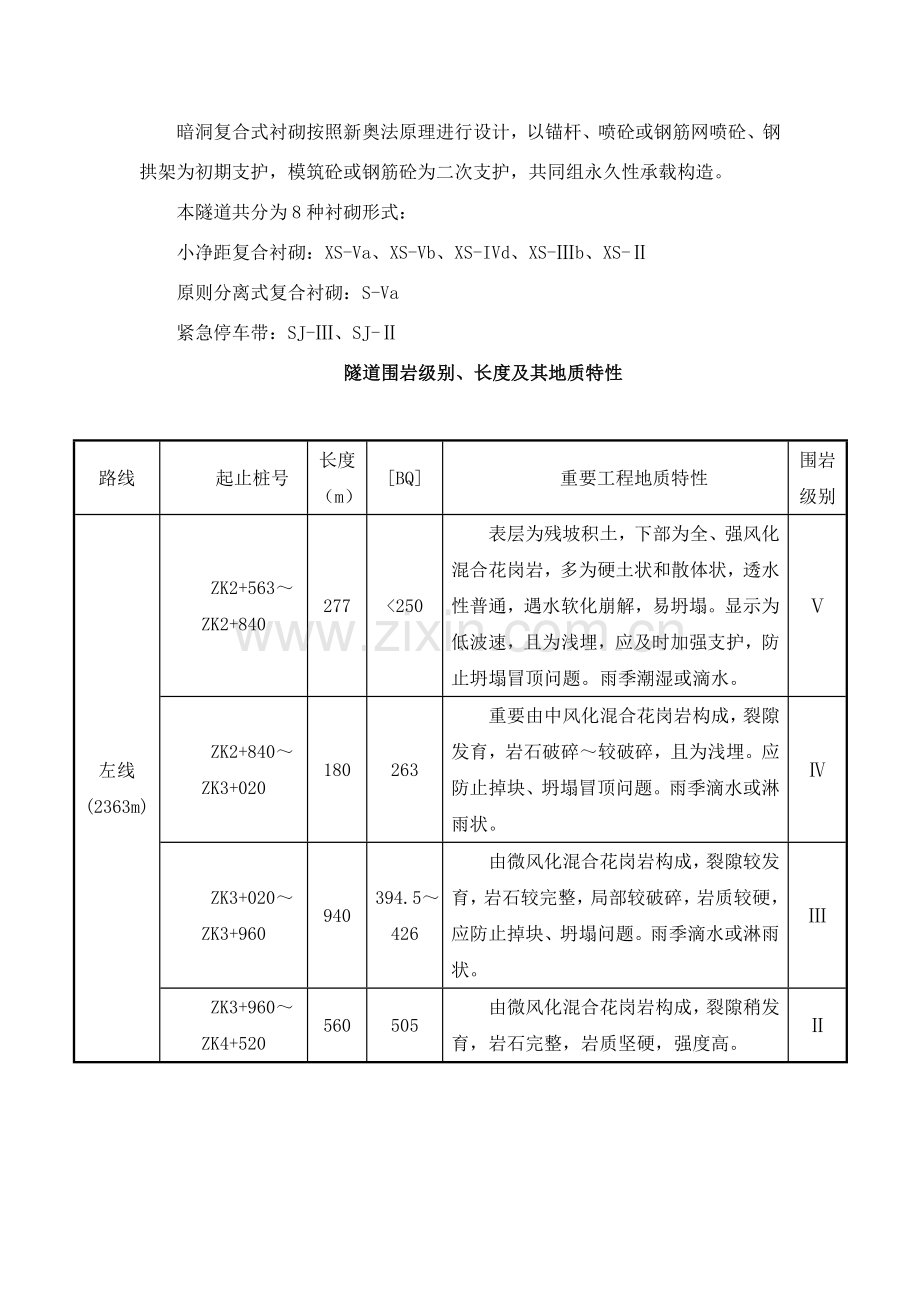

凤凰山隧道总体技术交底一、交底范畴：合用于凤凰山隧道工程TJ-03合同段凤凰山隧道。二、 交底内容：1、工程概况凤凰山隧道地貌属低山区，地形起伏大，起点处出露地层岩性较为简朴，终点处稍微复杂，隧道洞身段岩层产状稳，无大断层，钻探过程中亦未发既有毒有害气体，凤凰山隧道属南亚热带季风气候区，气候温暖湿润。台风季节常出当前每年5-9月，工程施工过程及运营期间也许遭受台风暴雨影响和破坏。依照隧道洞口地质条件，本隧道进出口均采用端墙式洞门，设立了3处行人横洞、2处行车横洞，左右线各设两处紧急停车带。行人横洞间距300-500米设立一处，行人横洞布置与隧道轴线正交，净空：2.0m宽*2.5m（高）。行车横洞按间距750米左右设立一处，行车横洞布置与隧道轴线正交，净空4.5m宽*5.0m（高）。本隧道左线起讫桩号：ZK2+535.513-ZK4+923，长2379m，右线起讫桩号为：YK2+565.749-YK4+992，长2426m，其中左线级围岩占23.7%，级围岩占54.2%，级围岩占10.3%，级围岩占11.8%；右线级围岩占21.8%，级围岩占53.7%，级围岩占7.1%，级围岩占17.4%，级围岩重要在隧道进口端。ZK2+755-ZK4+926、YK2+753-YK4+970段为分离式小净距，其她段为分离式正常段。依照围岩级别，、级围岩采用上下断面正台阶法施工，级围岩浅埋软质岩段采用单侧壁导坑法；浅埋硬质岩段及深埋软质岩段施工采用微台阶孤形导坑留核心土办法开挖；深埋硬质围岩段可采用三台阶法开挖，级围岩浅埋软质岩段采用单（双）侧壁导坑法；深埋硬质岩段采用留核心土三台阶法开挖。本隧道衬砌构造按照施工方式和作用在支护上荷载不同，分为明洞衬砌、暗洞复合衬砌。明洞构造采用70cm厚C30钢筋混凝土构造。边坡防护采用喷锚防护，洞顶采用方格网植草防护。暗洞复合式衬砌按照新奥法原理进行设计，以锚杆、喷砼或钢筋网喷砼、钢拱架为初期支护，模筑砼或钢筋砼为二次支护，共同组永久性承载构造。本隧道共分为8种衬砌形式：小净距复合衬砌：XS-Va、XS-Vb、XS-IVd、XS-b、XS-原则分离式复合衬砌：S-Va紧急停车带：SJ-、SJ- 隧道围岩级别、长度及其地质特性路线起止桩号长度（m）BQ重要工程地质特性围岩级别左线(2363m)ZK2+563ZK2+840277250表层为残坡积土，下部为全、强风化混合花岗岩，多为硬土状和散体状，透水性普通，遇水软化崩解，易坍塌。显示为低波速，且为浅埋，应及时加强支护，防止坍塌冒顶问题。雨季潮湿或滴水。ZK2+840ZK3+020180263重要由中风化混合花岗岩构成，裂隙发育，岩石破碎较破碎，且为浅埋。应防止掉块、坍塌冒顶问题。雨季滴水或淋雨状。ZK3+020ZK3+960940394.5426由微风化混合花岗岩构成，裂隙较发育，岩石较完整，局部较破碎，岩质较硬，应防止掉块、坍塌问题。雨季滴水或淋雨状。ZK3+960ZK4+520560505由微风化混合花岗岩构成，裂隙稍发育，岩石完整，岩质坚硬，强度高。ZK4+520ZK4+860340427.2由微风化混合花岗岩构成，裂隙较发育，岩石较完整，局部较破碎，岩质坚硬，应防止掉块、坍塌问题。雨季滴水或淋雨状。ZK4+860ZK4+92666263由中、微风化混合花岗岩构成，裂隙较发育，岩石较完整，局部较破碎，岩质较硬，为浅埋，应防止掉块、坍塌问题。雨季滴水或淋雨状。右线(2348m)YK2+584YK2+970386250表层为残坡积土，下部为全、强风化混合花岗岩，多为硬土状和散体状，透水性普通，遇水软化崩解，易坍塌。显示为低波速，且为浅埋，应及时加强支护，防止坍塌冒顶问题。雨季潮湿或滴水。YK2+970YK3+110140263重要由中风化混合花岗岩构成，裂隙发育，岩石破碎较破碎，且为浅埋。应防止掉块、坍塌冒顶问题。雨季滴水或淋雨状。YK3+110YK3+960850394.5426由中风化混合花岗岩构成，裂隙较发育，岩石较完整，局部较破碎，岩质较硬，应防止掉块、坍塌问题。雨季滴水或淋雨状。YK3+960YK4+480520505由微风化混合花岗岩构成，裂隙稍发育，岩石完整，岩质坚硬，强度高。YK4+480YK4+910430433.5由微风化混合花岗岩构成，裂隙较发育，岩石较完整，局部较破碎，岩质坚硬，应防止掉块、坍塌问题。雨季滴水或淋雨状。YK4+910YK4+93727263由中风化混合花岗岩构成，裂隙较发育，岩石较完整，局部较破碎，岩质较硬，为浅埋，应防止掉块、坍塌问题。雨季滴水或淋雨状。2、 施工方案据本隧道状况，采用“管超前、浆严注、短进尺、弱爆破、强支护、早成环、勤量测”技术办法，用钻机及台车打眼，装载机配合自卸汽车出碴。采用功率100kw、供风风量为1500m/min轴流式通风机作为压入风机，1200mm隧道专用拉链式软管压入式通风。砼集中拌和，罐车运送，泵送入模，可调节体式模板台车进行二次砼衬砌。一方面选好洞口弃碴场位置，并施做防护工程，先进行洞口场地平整及临建施工，做好洞口排水系统及污水解决池，然后进行洞工施工和洞身掘进及初支施工，仰拱填充工程接着施工，复合衬砌紧跟，最后进行排水系统等附属设施施工。 1）、隧道开挖洞口采用放坡明挖法进行施工。自上而下逐段分层开挖，土层采用挖掘机开挖，岩层施工必要时采用弱爆破开挖。隧道按照新奥法原理采用钻爆法施工，施工采用光面爆破以减少爆破对围岩扰动，采用中空直眼掏槽以提高进尺和爆破效果。隧道围岩由-类围岩构成。级采用围岩浅埋及软质岩段采用单（双）侧壁导坑法开挖；级围岩深埋硬质岩段采用留核心土三台阶法开挖；级围岩浅埋软质岩段采用单侧壁导坑法开挖；隧道浅埋硬质岩段及深埋软质岩段施工采用微台阶弧形导坑留核心土办法开挖；深埋硬质围岩段可采用三台阶法开挖。、级围岩段可采用上下断面正台阶法施工。施工中坚持监控量测，开挖采用光面爆破技术，严格控制超欠挖；断层破碎带地段采用微震光面爆破技术和非爆破开控办法，以减轻对围岩扰动和破坏。 （1）双侧壁导坑法开挖a、在开挖前先行施工双侧壁导坑拱部超前支护，注浆加固围岩。b、在超前支护施工后，视围岩状况必要时采用分上下台阶法依次开挖左侧壁导坑，上台阶超前310m。上台阶土体开挖后，初喷4cm厚砼，施作边墙径向锚杆，挂钢筋网、安装钢架，打锁脚锚杆，喷砼至设计厚度。上台阶初期支护完毕后，开挖下部台阶，初喷砼，施作边墙径向锚杆，接长工字钢架，挂网，复喷砼至设计厚度，完毕左侧壁导坑初期支护封闭成环。c、左侧壁导坑全断面开挖支护510m后，采用相似办法开挖支护右侧壁导坑。d、待双侧壁导坑开挖、支护封闭后，开挖中央核部上半部，预留核心土，环形开挖拱部，初喷、施做锚杆、安装钢架、钢筋网等，复喷至设计厚度。拱部钢架拱脚与两侧壁导坑钢架预留节点板牢固栓接。e、待拱部初期支护完毕后，开挖下部土体，隧底支护，使整个断面形成一种封闭环形支护体系。开挖时保护好侧壁导坑内壁及中部暂时支撑不被破坏。f、二次衬砌紧跟。施工全过程加强监控量测，以便对围岩变形状况有较直观结识，发现异常，迅速采用加强办法。（2）台阶法施工本工程洞身、级围岩段采用台阶开挖法施工。采用台阶法施工，上台阶超前下台阶510m,周边采用光面爆破减少对围岩震动以控制成形。为保证施工安全监控量测及时进行。详细开挖、支护和出碴运送施工见图“台阶法开挖及支护施工工序流程图2-1”。图2-1 台阶法开挖及支护施工工序流程图 2)、钻爆（1）钻爆设计本工程隧道采用微振控制爆破技术，实行全断面光面爆破，并依照围岩状况及时修正爆破参数，达到最佳爆破效果，形成整洁圆顺开挖断面，减少超欠挖。 （2）钻爆作业采用钻孔台架配手持式风动凿岩机钻孔，人工装药起爆。钻爆作业按照爆破设计进行钻眼、装药、接线和引爆。如围岩浮现变化需要变更爆破设计时，由主管工程师拟定。炮孔装药、堵塞和引爆线路连接，均由考核合格爆炮工负责。（3）光面爆破施工工艺流程放样布眼定位开眼钻 孔清 孔联结起爆网络起 爆洒水降尘埃瞎炮解决除渣通风光面爆破施工工艺流程如下：（4）超欠挖控制钻爆法开挖与否经济、高效，核心是控制好超欠挖，钻爆施工中将采用如下办法：a、依照不同地质状况，选取合理钻爆参数，选配各种爆破器材，完善爆破工艺，提高爆破效果。对于、类围岩，考虑开挖线内预留量，爆破后机械凿到设计开挖轮廓线。实践证明此法对于光面爆破十分有效，可起到事半功倍效果。b、提高画线、钻眼精度，特别是周边眼精度，是直接影响超欠挖重要因素，因而要认真测画中线高程，精确画出开挖轮廓线。c、提高装药质量,杜绝随意性，防止雷管混装。d、断面轮廓检查及信息反馈：理解开挖后断面各点超欠挖状况，分析超欠挖因素，及时更改爆破设计，减少误差，配专职测量工检查开挖断面，超挖量（平均线性超挖）应控制在10cm（眼深3m）和13cm（眼深5m）以内。e、建立严格施工管理：在解决好超欠挖技术问题同步，必要有一套严格施工管理制度来保证技术实行，为此，从进洞前，制定严格奖罚制度，用经济杠杆来调动施工人员积极性，导致人人关怀超欠挖，人人为控制超挖去努力。 3）、装碴运送隧道洞内出碴采用无轨运送方式，侧卸式装载机装碴，自卸汽车运碴至弃碴场。4）、衬砌支护施工本路段隧道衬砌构造按照施工方式和作用在支护上荷载不同，分为明洞衬砌、暗洞复合衬砌。（1）隧道明洞依照各隧道洞口实际状况布置，明洞构造采用70cm厚C30钢筋混凝土构造。其边坡防护采用喷锚防护，回填坡面尽量与原地形顺接，明洞顶采用方格网植草防护。（2）暗洞衬砌复合式衬砌按照新奥法原理进行设计，以锚杆、喷混凝土或钢筋网喷混凝土、钢拱架为初期支护，模筑混凝土或钢筋混凝土为二次支护，共同构成永久性承载构造。5)、超前长管棚施工超前长管棚设立于隧道洞口，管棚入土深度是结合地形、地质状况拟定。管棚钢管均采用108*6mm热轧无缝钢管，环向间距40cm，接头用长15cm丝扣对口连接。（1）套拱施工用型钢制作而成钢拱架作为模架，支撑稳固后，于模架外侧安设二衬模板，按设计布筋和安装导向管，保证布筋精确、导向管位置和角度精确，然后进行套拱砼施工，待套拱砼强度达到设计强度85%时开始长管棚施工。为减小因钻具漂移或下垂引起钻孔偏差，规定施工时每根导向管以隧道中心线为基本上仰5，左侧导向管向管外插5，右侧导管向管外插5，用全站仪测定中线，水准仪配合垂球吊线办法测定仰角，准拟定位导向管。（2）搭设钻机施工作业平台作业平台采用方木按“井”字形搭设，顺序由下向上，由两边向中间，根据孔位依次搭好，方木间以扒钉接牢固，防止钻孔时钻机摆动、倾斜、不均匀下沉而影响钻孔质量。（3）钻进施工开钻时，先低速低压，等成孔几米后，再加速加压。钻进过程中，必要沿钻机定位后定下来基线钻孔，随时检查钻孔方向精确度，依照地质状况变化，选取不同钻头，当遇坚硬孤石不能钻进时，采用冲击钻头，把岩石击碎，为普通稍软岩石或土质时，采用合金管钻进行钻进。钻进过程中岩土对管壁阻力较大，前段开孔采用125mm钻头，后段依照钻进需要使用110mm钻头钻孔，以便于钢管容易顶入，钻进过程遇特殊复杂地层，如不能钻进或难以成孔时，采用预注浆加固钻进成孔；必要时采用加长岩芯管（跟管钻进）办法。（4）扫孔用108mmm岩芯管进行扫孔，目是清除孔内岩碴和顺通孔道。岩芯管长度不不大于2.5m为宜，长度稍长更好。如遇下管困难，持续扫孔几次，同步借助高压空气吹洗，直到孔内清扫干净。(5)下管：108mm钢管管壁打孔，布孔以梅花型布置，孔径为15mm，环向间距30cm，导管尾部留2.5m不钻孔止浆段，导管加工成3.0m、6.0m长两种规格。为使钢管接头错开，加工钢管时将钢管进行钢节编号，依照加工钢管节搭配好并做好记录待用。下管时，当孔壁不致坍塌时，采用直接撞击法将导管撞击至设计位置，当孔壁容易塌坍时，用导管与钻头同步钻进办法。管节间采用丝扣连接，丝扣长15cm，为使管间接头错开，且两组管棚间纵向搭接长度不不大于1.0m规定，编号为奇数第一节管采用3.0m钢管，编号为偶数第一节钢管节采用6.0m钢管，后来每节均如钢管顶进遇到故障，顶不进时，查清因素，必要时重新扫孔后再将钢管顶进。钻进过程中地质状况判断：依照钻孔速度，岩土取芯，司钻压力等状况判断此钻孔管段地质状况，并及时作好施工记录，依照记录数据绘制地质剖面图和展开图，为开挖施工提供参照。(6)注浆：管棚按设计位置施工，依照实际施工地质条件，采用一次全钻孔注浆，当岩石破碎裂隙发育时将采用迈进式注浆，即钻孔一段注浆一段，清孔钻进后再注浆，始终循环至注浆终孔。在岩石裂隙不够发育，岩层稍好时采用后退式注浆，即一次钻孔到注浆孔终深，再从孔底运用止浆塞分段压浆后退至孔口。注浆后再打无孔钢管，无孔钢管可以作为检查管，检查注浆质量。注浆前先进行现场单液注浆实验，视效果最后决定采用单液浆还是双液浆，同步拟定注浆参数用于实际施工。6)、超前小导管支护施工超前小导管设立在隧道洞内无长管棚支护V级及级围岩地段，采用外径50mm，壁厚5.0mm，长500cm热轧无缝钢管，在钢管距尾端0.5米范畴外钻8mm压浆孔。钢管环向间距约40cm，外插角控制在1015度左右，尾端支撑于钢架上，也可焊接于系统锚杆尾端，每排小导管纵向至少需搭接1.0m。(1)超前小导管施工工艺流程见下图2-2施工准备测量定位强度达到注浆效果检查 钻 孔插 管注单（双）液浆位置检查小导管制备注浆准备进入开挖工序不 成 功图2-2 超前小导管施工工艺流程图(2)施工办法超前小导管加工示意图2-3小导管采用外径50mm、壁厚5.0mm热轧无缝钢管，前端加工成尖锥状，尾部焊6加劲箍，管壁四周按15cm间距梅花形钻设8mm压浆孔。超前小导管加工示意图见超前小导管加工示意图2-3。小导管环向间距40cm，外插角1015度，纵向每开挖3.5m施作一环，搭接1.0m。在拱部120度范畴布置。小导管注浆前，应对开挖面及5m范畴内坑道喷射厚为50100mm混凝土或用模筑混凝土封闭。施工采用钻孔台车或风动凿岩机钻孔，注浆泵注浆。注浆材料采用掺BR水泥砂浆及净浆，其配合比依照实验拟定。注浆后至开挖前时间间隔，视浆液种类宜为48h。开挖时应保存1.52.0m止浆墙，防止下一次注浆时孔口跑浆。7）、初期支护初期支护能迅速控制或限制围岩松驰变形，充分发挥围岩自身承载能力，是隧道施工重要环节。严格按照关于规范和设计规定进行施工，做好初期支护，保证隧道施工和运营安全。（1）喷射砼为了减少粉尘，减少回弹量，提高喷射砼质量，本隧道喷射砼均采用湿喷法，喷射机型号为TK-961。砼采用现场搅拌混凝土，砼罐车运送至洞内卸入TK-961湿喷机料斗，人工抱喷嘴湿喷。湿喷式砼喷射机砼供应风压控制在0.450.7MPaTX-1型液体速凝剂水泥用量4%7%筛网10mm（滤出超径石子）图2-4 喷射混凝土支护示意图施工过程:先将混凝土由搅拌运送车运至洞内，然后卸至喷射机进料口，在喷嘴处再加入液态速凝剂47%后，喷射岩面上，工艺流程见下图2-4。工艺要点：喷射前认真检查隧道断面尺寸，对欠挖某些及所有开裂、破碎、出水点、崩解破损岩石进行清理和解决，清除浮石和墙角虚碴，并用高压水或风冲洗岩面。喷头距岩面距离以1.5m2.0m为宜，喷头应垂直受喷面，喷初支钢架时，可将喷头稍加偏斜，角度不不大于70。喷射砼作业采用分段、分块，先墙后拱、自下而上顺序进行。喷射时，喷嘴做重复缓慢螺旋形运动，螺旋直径约2030cm，以保证砼喷射密实。同步掌握风压、水压及喷射距离，减少回弹量。隧道喷射砼厚度5cm时分两层作业。初次喷射先找平岩面，第二次喷射砼如在第一层砼终凝1h后进行，需冲洗第一层砼面。喷射砼终凝2小时后，进行喷水养护，养护时间不少于7天。喷射砼完毕后再开挖，下次爆破距喷射砼完毕时间间隔，不不大于4小时。有水地段喷射砼采用如下办法:当水点不多时，可设导管引排水后再喷射砼；当涌水量范畴较大时，可设树枝状导管后再喷砼；当涌水严重时可设立泄水孔，边排水边喷砼。在保证砼强度下恰当增长水泥用量，变化配合比，喷砼由远而近逐渐向涌水点逼近，然后在涌水处安设导管，将水引出，再向导管附近喷砼。当岩面普遍渗水时，可先喷砂浆，并加大速凝剂掺量，保证初喷后，再按原配比施工。当局部出水量较大时采用埋管、凿槽，树枝状排水盲沟办法，将水引导疏出后，再喷砼。（2）锚杆施工超前锚杆设立在隧道洞身级围岩地段。锚杆采用直径22cm，长450cm20Mnsi22钢筋，环向间距约40cm。实际施作时锚杆方向依照岩体构造面产状拟定，以尽量使锚杆穿透更多构造面为原则，外插角采用515角不等。采用药卷作为粘接材料，每排锚杆纵向搭接长度规定不不大于1.0m。a、中空注浆锚杆采用风动凿岩机钻孔，专用注浆泵注浆施工。注浆配比设计与实验注浆站布置注浆配件加工注浆中空注浆锚杆钻进施工准备超前预报注浆检查下道工序浆液配制图2-5 注浆锚杆施工工艺流程图注浆压力：普通为地下水静水压23倍，同步应考虑岩层裂隙阻力，依照现场状况实验后拟定。但瞬间最高压力值不应超过0.5MPa。b、砂浆锚杆锚杆及锚杆孔质量要满足如下规定：杆身必要调直无缺损。锚杆长度不不大于孔深610cm，每根加工长度误差不不不大于1cm，缝长误差不不不大于5cm。并除去杆上油污、铁锈、杂质。锚杆孔位置误差不不不大于10cm。钻孔后，孔内石粉必要用高压水冲洗干净。钻到设计深度时，若流出岩粉呈黄色或褐色，或钎头冲击异常时，阐明遇到较软弱岩石或破碎夹层，则变更锚杆深度与位置。砂浆锚杆施工工艺见下图2-6。图2-6 砂浆锚杆施工工艺示意图c、钢格栅拱架支立施工办法钢支撑采用格栅支撑，钢筋按设计规格加工焊接而成，钢筋按设计规定下料，在胎具上分节加工钢格栅，拼装合格后，分节运至洞内，人工拼装。安装前，先对断面进行检查，局部欠挖时及时解决。钢支撑安装在初喷后进行，安装时测量控制钢支撑中线、高程、垂直度。每榀钢支撑之间，环向每隔1米设立1根连接钢筋。钢格栅与锚杆焊连在一起。钢格栅与围岩之间每隔1米用垫块塞紧。施工工艺流程初 喷中线标高测量钢拱架加工质量检查钢拱架(格栅)组拼清除底脚浮碴安装钢拱架(格栅)隐蔽工程检查验收复 喷 砼和锚杆焊接定位图2-7 钢格栅拱架施工工艺流程图施工工艺要点、安装前分批检查验收钢支撑加工质量，不合格禁止使用。、钢支撑有足够刚度和强度，焊接质量符合规范规定。、各节接头连接牢固、纵向连接钢筋等配件齐全，构造稳定。、同一榀钢支撑位于同一平面上，倾斜度不不不大于50mm。、严格控制中线及标高。、钢支撑与岩面间安设鞍形垫块，保证岩面与拱架密贴。、保证初喷质量，钢架在初喷5cm后架设。、段间连接安设垫片拧紧螺栓，保证钢支撑构造稳定。d、挂钢筋网钢筋网加工：钢筋网采用8mm钢筋加工成方格网片，纵横钢筋相交处可点焊成块，也可用铁丝绑扎成一体。挂钢筋网：有钢支撑（格栅）时，将钢筋网点焊在两榀钢支撑外弧上；无钢支撑（格栅）时，通过与锚杆焊接固定在开挖轮廊面上，且随岩面起伏铺设。8)、二次衬砌本合同段洞内衬砌按复合式衬砌施工。采用定型钢模板整体式衬砌台车定位浇筑。为了与构造设计模式相适应，二次衬砌采用先墙后拱法施工，现场模筑。（1）正洞二次衬砌采用先墙后拱法施工，现场模筑。拱墙衬砌采用穿行式全断面液压模板台车、混凝土输送灌车运送混凝土、泵送混凝土入仓、插入式振捣器振捣。边墙矮墙脚采用人工拼模、组合钢模板内贴PVC板衬砌，罐车运送砼，溜槽浇筑入仓，插入式捣固器振捣浇筑。钢筋绑扎运用移动式多功能作业平台，钢筋加工在洞外加工场进行。（2）仰拱及填充仰拱采用分段浇筑,钢筋在洞内人工绑扎。为保证仰拱设计线形,仰拱顶模采用浮放式拱型模板,模板上部用钢筋挂在工字钢栈桥上，下部打设底部锚杆固定。浇筑完毕后方可填充砼。仰拱及填充混凝土在洞外拌合站拌制,混凝土灌车运至浇注仓面，溜槽入仓,插入式振捣器振捣,人工整平。 9）、防水和排水施工（1）隧道全长在行车道左右侧设路缘排水沟和下沉式排水边沟，衬砌两侧墙外侧设PE100mm纵向单边打孔双壁波纹排水管，并用PE100横向排水管与排水边沟横向连通，实现洞内消防清洗用水与地下水分开排放目。（2）防水沿隧道全长在初期支护与二次衬砌之间设立1.2mmEVA防水卷材和350g/m2无纺土工布。（3）隧道内所有施工缝和沉降缝均设立中埋式橡胶止水带，二次衬砌混凝土抗渗级别不低于S8。（4）明洞段衬砌采用外贴式两布一膜防水层，洞顶回填并设立粘土隔水层，洞顶设截排水沟。 10）、施工通风及防尘（1）施工通风本工程属于长隧道。因而，必要制定好合理通风方案，设立专门通风管理机构和专职人员，负责通风系统管理、设备检修、测试风速、风量和有害气体浓度等工作。认真按关于规范、规程管理好通风，以改进劳动条件，保证作业人员身体健康，保证施工进度。洞出口采用管道压入式通风，在洞口设大功率轴流式通风机作主扇，在工作面附近设局扇加强工作面通风效果。风管均采用大口径软管。（2）施工防尘洞施工防尘采用水幕降尘和个人带防尘口罩相结合方式。 11)、洞内混凝土路面施工（1）整平层施工本隧道15cm厚混凝土路面整平层拟采用自卸汽车运送、人工摊铺、压路机压实行工办法。分段流水作业，合理选取作业段长度，各工序紧密衔接，尽量缩短从厂商到完毕碾压之间延迟时间，按实验路段拟定适当延迟时间进行施工。（2）混凝土面层施工本工程采用砼现场拌制混凝土，砼输送车输送，机械摊铺、整平、振捣、真空吸水、抹光，切割机剧缝，滚动压纹机压纹。 12）、洞口与明洞开挖（1）仰坡开挖a、施工办法洞口边、仰坡工程施工时，一方面作好洞顶和边坡顶截水天沟，以利于截、排水，同步将洞口段开挖线以外周边1015m范畴积水洼地、冲沟等进行夯填整平，防止地表水向下渗漏。依照测量放样出来开挖、刷坡线，采用挖掘机配合自卸汽车进行开挖、装运，由人工配合进行清坡。开挖时采用从上往下分层施工，逐级进行开挖及边坡防护，直至设计标高。开挖分层厚度为23m，开挖结束后进行M7.5浆砌片石护坡、排水沟施工和植草绿化。石方采用弱爆破，反铲、装载机装碴，自卸汽车运碴。边仰坡刷坡自上而下分层进行，每层高度23m，随开挖及时进行锚网喷支护。做好坡面喷砼防护层与原坡面衔接，防止坡面风化，引起水土流失、导致边仰坡防护受到损坏。b、施工顺序测量放线危岩等解决边仰坡截、排水沟施工边仰坡开挖（分层）浆砌片石护坡植草绿化。c、施工技术办法做好线路和控制桩点复测，做到精确无误后侧放边、仰坡开挖边线。边仰坡开挖前，在边仰坡坡顶及洞口附近（横、纵断面），埋设好位移监测桩并获得初始读数后进行洞口段开挖。开挖施工时应避开雨期，并做好洞顶截水天沟等洞口排水设施，清除洞顶危石，保证边、仰坡稳定。控制好边仰坡坡率和分级高程。(2)明洞施工a、施工办法明洞段开挖同洞口段开挖一起施作，开挖办法及暂时支护办法与边仰坡施工办法相似。明洞衬砌由洞内向洞外进行施作，明洞衬砌先施工仰拱及墙脚部钢筋混凝土(涉及仰拱回填)，然后运用多功能作业台架筋、浇筑上部边墙及拱部钢筋混凝土。钢筋在洞外加工场下料加工成型，运至现场人工绑扎。仰拱及墙脚部混凝土采用组合钢模板人工立模浇注，边墙及拱部混凝土采用衬砌模板台车作内模、组合钢模板作外模，两侧对称灌注。混凝土采用商品砼，混凝土搅拌输送车运送，混凝土输送泵泵送入模，插入式捣固棒及附着式振捣器振捣，拱墙混凝土一次浇注成型。明洞混凝土施工结束后，施作外层防水层，铺设完后施作水泥砂浆保护层，然后进行土方回填和施作粘土隔水层。土方回填时从下至上按设计对称进行回填，拱墙如下采用同级混凝土回填，别的采用灰土回填，每层松铺厚度不不不大于30cm，用蛙式打夯机逐级填筑夯实，并做好墙后排水设施，最后进行植草防护。b、施工顺序测量放样危岩解决边仰坡截、排水沟施工土方分层施工边坡防护（网喷混凝土）基底解决明洞构造施工防水层施作明洞回填植草绿化。c、施工技术办法经常检查洞口边、仰坡稳定性，依照量测成果及时采用办法进行防护，保证施工安全。浇筑拱墙部混凝土时，须对已施工完仰拱及墙脚部钢筋混凝土施工缝进行凿毛解决和清洗干净，然后绑扎边墙和拱部钢筋、浇筑混凝土。混凝土施工采用分层灌注、分层捣固，捣固时要掌握好时间，基本无气泡冒出，把气体完全排出，振捣棒做到快插慢拔，保证混凝土外观美观、无麻面。拱墙混凝土施工中外模随混凝土浇筑高度增高而增高，采用加设支撑和控制浇筑速度用以保证模板稳定。明洞衬砌与洞门连接处应预留与端墙连接短筋，用以加强衬砌与洞门整体性。防水层施工严格按关于规范，止水带安装固定牢固。应注意做好明暗洞交界处防水层搭接，使之与暗洞有效连接。拱背回填严格按规范执行，回填每层厚度、压实度符合规范规定。13）、洞门施工（1）施工办法隧道洞门待正洞衬砌完毕几种循环后即可依照现场实际状况安排施工，原则上洞门完毕时间越早越好。由测量放线定出洞门位置，采用碗扣脚手架和某些型材、方木、板材以及可调式拉杆等材料搭设台架和打设支撑，用组合钢模板作内模进行混凝土施工，做到支撑牢固，板缝严密、板面光洁。混凝土施工时由自动计量拌和站进行拌和、罐车运送、泵送入模、插入式捣固棒进行捣固，浇筑时采用分层浇筑，并控制好浇筑速度，待下层混凝土初凝后浇筑上一层，分层厚度不超过3m。混凝土施作完毕拆摸养护后，施作洞门附属工程。（2）施工顺序测量放线端墙立模、支撑混凝土浇筑拆摸、养护翼墙立模、支撑混凝土浇筑拆摸、养护洞顶附属工程施工。（3）、施工技术办法做好与正洞衬砌预留钢筋连接，加强衬砌与洞门整体性。浇筑混凝土时应分层进行，做好养护工作，防止浮现温度裂缝。洞门及洞口附近排水、截水设施应配合洞门施工尽早做好，并与洞外排水系统连通，以免地表水冲刷坡面。14)、围岩监控量测依照本隧道围岩构成特点，选取了如下监控量测项目：超前地质预报、隧道围岩变形量测、围岩稳定性和支护效果评价。（1）隧道围岩变形量测通过洞内外观测与洞内变形收敛量测来监控洞室稳定状态和评价隧道变形特性。该项属必测项目，涉及净空收敛量测、拱顶下沉量测和围岩内部位移量测。对于洞口段、浅埋、偏压段还需增长地表下沉量测。量测断面布置、量测频率和时间按现行公路隧道施工技术规范执行。（2）应力应变量测该项目为选测项目，采用应变计、应力盒、测力计等监测钢拱架、格栅支撑、锚杆和衬砌受力变形状况，进而检查和评价支护效果。（3）围岩稳定性和支护效果评价通过对量测数据整顿与回归分析，找出其内在规律，对围岩稳定性和支护效果进行评价，然后采用位移反分析法，反求围岩初始应力场及围岩综合物理力学参数，并与实际成果对比、验证。15）、超前地质预报结合隧道地质条件，超前地质预报实行分级管理。总体上采用以地质调查分析法为基本，结合TSP、地质雷达等物探手段，辅以超前钻孔等综合地质预报手段，遵循“长短结合、以短为主”为原则，尽量查清掌子面前方地质状况及也许发生地质灾害，提前做出鉴定，提出解决办法，保证施工安全。超前地质预报办法表地质灾害分级灾害限度预报办法A存在重大地质灾害隐患地段，如大型暗河系统、岩溶、涌水突泥、煤层瓦斯、大型富水断层破碎带、重大物探异常等地段以地质调查法为基本，采用超前钻探，并结合各种物探手段（地震波反射法、超声波反射法、陆地声纳法、地质雷达法、红外探测法、高辨别直流电法等）进行综合地质预报。B存在中、小型突水突泥、物探有较大异常、断层破碎带等地段以地质调查法为基本，采用物探办法（地震波反射法、超声波反射法、陆地声纳法、地质雷达法、辅以红外探测法、高辨别直流电法等），依照需要辅以超前钻探验证方式进行预报。C非可溶岩地层、地层单一、构造简朴，发生突水突泥也许性很小采用地质调查法进行预报，并结合必要物探手段。 3.质量管理办法 1）、质量目的（1）所有工程达到国家及铁道部现行施工质量验收原则，并满足按设计速度开通规定；（2）依托科技，全员参加。规范施工，求实创优。单位工程一次验收合格率100%。全线保证部优，争创国优；（3）杜绝质量事故，克服质量通病；（4）竣工文献真实可靠、规范齐全，符合铁道部及业主关于竣工文献规定，实现一次交接合格。2）、重要质量保证办法施工前，依照质量目的制定详细质量筹划和一整套完整工作程序、管理制度及专项质量检查、验收制度，工程技术人员现场跟班作业。（1）自检制度加强质量监控，按规定检查范畴和抽检频率进行质量检查；加强现场质量控制，实行项目经理部、队两级自检制度，严格执行自检、互检、交接检“三检制”。坚持工序质量三检制，每道工序完毕后，由工班进行自检合格后，交由下工班检查（互检），最后由施工队质检员、项目部安质部检查，并报请监理工程师检查，做好质量记录。每道工序合格，才干转入下道工序施工。（2）质量管理办法a、“五不施工”严格技术管理，明确岗位职责，其要点为：图纸未经自审、会审不施工；分项工程未进行技术交底不施工；测量定位放线未经复核无误不施工；材料无合格证或实验不合格不施工；隐蔽工程未“三检”并经监理工程师签字不施工。b、“三不交接”严格工序控制，后道工序是前道工序顾客，认真交接，严格把关。其内容为：无自检记录不交接；施工记录不全不交接；未经专业人员验收合格不交接。安全目的杜绝重伤及以上人身伤亡事故；杜绝重大施工机械设备损坏事故；杜绝重大火灾事故：杜绝负同等责任重大交通事故：杜绝普通环境污染事故；杜绝重大垮塌事故。4.安全保证办法在施工中要把施工安全、人身安全作为各项工作重中之重来抓，施工中认真贯彻“安全第一，防止为主”工作方针，严格遵循GB/T28001-职业健康安全管理体系原则，建立和健全安全保证体系，保证安全目的实现。5.环保环保是国内一项基本国策，在施工中和本地政府及环保部门获得联系并联合协作，保护生态环境，控制施工污染，减少污水，空气粉尘及噪音污染，严格按环保法规，扎夯实实搞好环保工作。在整个施工过程中严格遵守国家和浙江省关于环保、控制环境污染规定，采用办法防止施工中燃料、油料、污水、废料和垃圾等有害物质对河流、池塘和水库污染，防治扬尘、汽油等物质对环境污染，把施工对环境、空气影响减少到法规容许范畴内。 1）、环保方案（1）成立以项目经理任组长环保领导小组，配备一定数量环保设施和技术人员，认真学习环保知识，共同搞好不保工作。（2）采用各种有效办法，对容易引起环境污染各种渠道严格控制。（3）认真贯彻各级政府有关水土保护、环保方针、政策和法令，结合设计文献和工程特点，及时申报关于环保设计，切实按批准文献组织实行。 2）、环保办法（1）认真做好施工调杳，编制和贯彻工程实行性施工组织设计，把环保工作作为施工组织设计重要构成某些。 2）、生态环保办法（1）在施工期间应始终保持工地良好排水状态，修建暂时排入渠道，并与永久性排水设施相连，不得引起淤积和冲刷。（2）在生活区周边种植花草、树木，美化生产和生活环境。（3）生活垃圾要集中堆放，统一运至指定地点废弃。（4）对有害物质（燃料、油料等）要通过可行办法解决后运至监理工程师指定地点进行掩埋，以防泄漏，导致对植物损害。（5）拆除暂时设施时，应将一切废弃物运往监理工程师及本地环保部门批准指定地点。恢复场地原貌。（6）运送车辆侯须作好防止漏失办法，以防物料污染道路。
