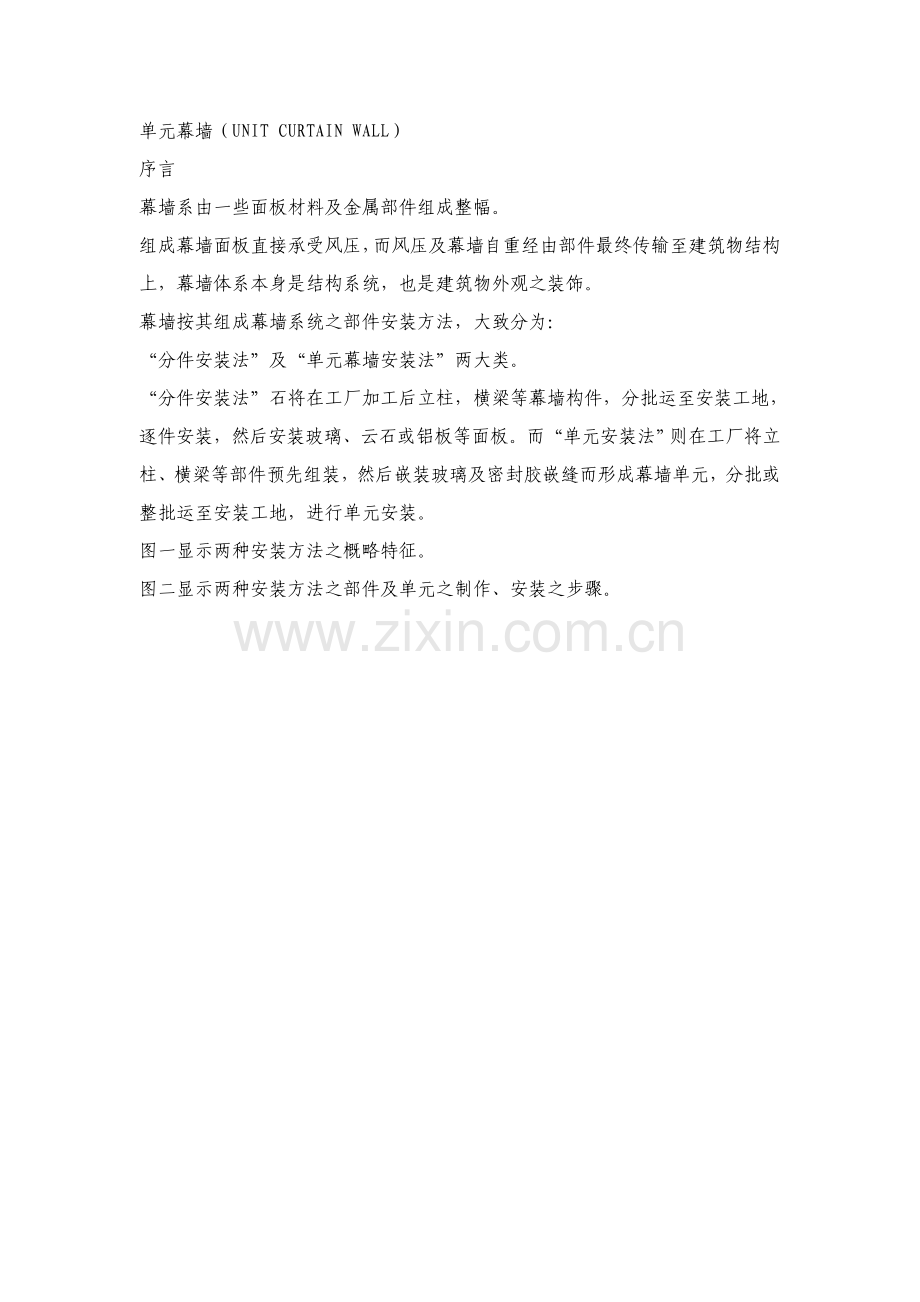

单元幕墙（UNIT CURTAIN WALL）
序言
幕墙系由一些面板材料及金属部件组成整幅。
组成幕墙面板直接承受风压，而风压及幕墙自重经由部件最终传输至建筑物结构上，幕墙体系本身是结构系统，也是建筑物外观之装饰。
幕墙按其组成幕墙系统之部件安装方法，大致分为：
“分件安装法”及“单元幕墙安装法”两大类。
“分件安装法”石将在工厂加工后立柱，横梁等幕墙构件，分批运至安装工地，逐件安装，然后安装玻璃、云石或铝板等面板。而“单元安装法”则在工厂将立柱、横梁等部件预先组装，然后嵌装玻璃及密封胶嵌缝而形成幕墙单元，分批或整批运至安装工地，进行单元安装。
图一显示两种安装方法之概略特征。

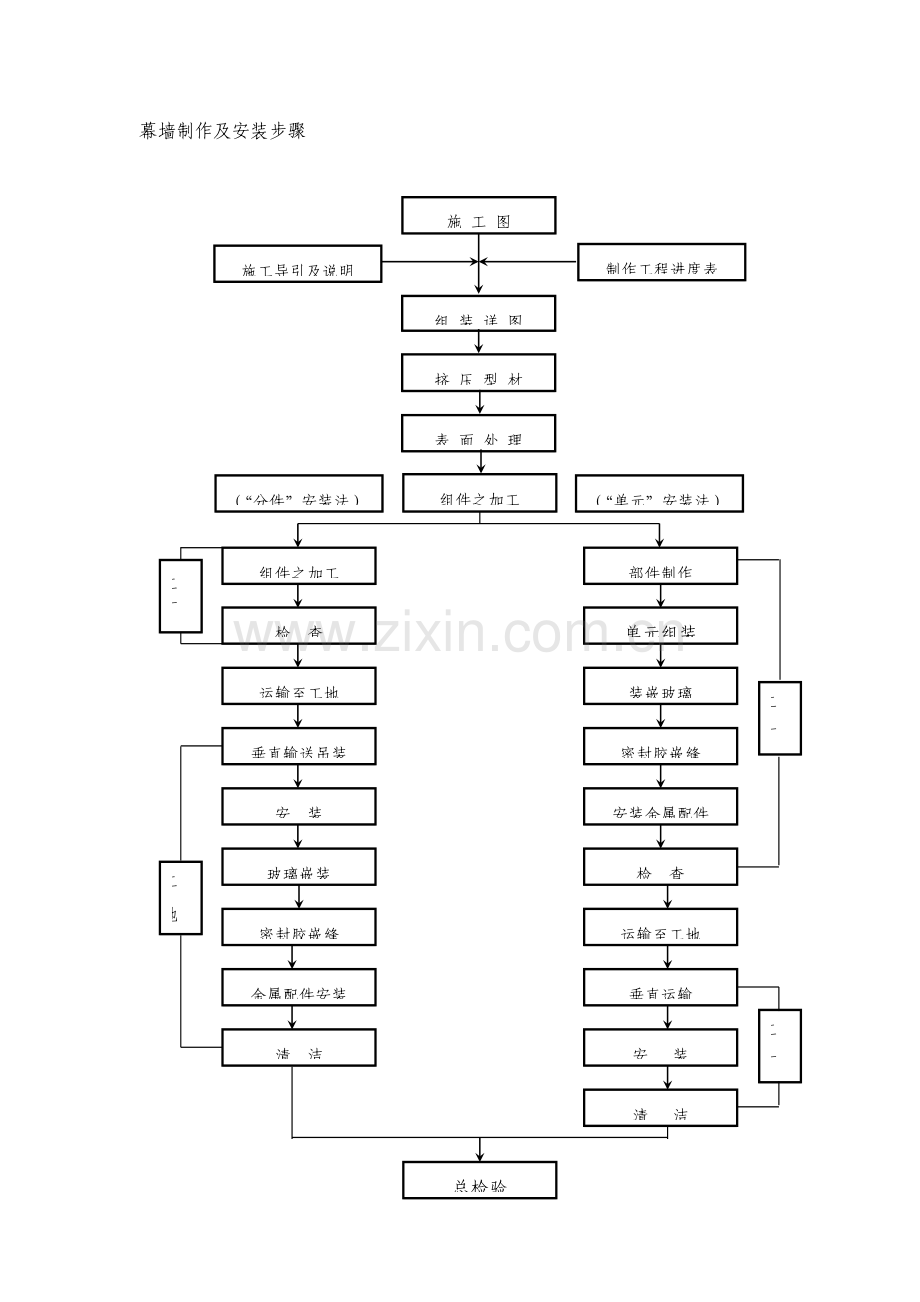

图二显示两种安装方法之部件及单元之制作、安装之步骤。

幕墙制作及安装步骤

施 工 图
施工导引及说明
制作工程进度表
组 装 详 图
挤 压 型 材
表 面 处 理
组件之加工
（“分件”安装法）
（“单元”安装法）
组件之加工
部件制作
检 查
单元组装
运输至工地
装嵌玻璃
垂直输送吊装
密封胶嵌缝
安 装
安装金属配件
玻璃嵌装
检 查
密封胶嵌缝
金属配件安装
总检验
运输至工地
垂直运输
安 装
清 洁
清 洁
工 厂
工 厂
工 地
工 厂

单元幕墙分类及特征
玻璃幕墙根据安装方法，可分为下属三大类：
1、楼层单元
2、肩墙单元+视野单元
3、立柱 +分片单元
楼层单元特征：
1、因为幕墙单元系以每一楼层高度确定为幕墙单元高度，故结构及安装简易。
2、和其它方法比较，单元总数目较少，加紧安装速度。
3、单元构件能够按连续梁计算，有利于单元整体强度。
4、单元安装连接口设计要能吸收层间变位及单元变形。
5、幕墙尺寸较大，重量较重。
6、幕墙单元宽度确实定，受运输车辆容量限制。
肩墙单元+视野单元特征：
1、每楼层垂直方向分割为两个单元，故每单元高度较小。
2、可按两个单元，分别单独设计杆件，结构及面材。
3、因为立柱较短，故立柱截面高度能够设计成较薄。
4、单元水平方向尺寸，能够适应建筑外观需要而设计成较宽。
5、每一层楼增加一固定支座，方便支撑“肩墙单元”，而“视野单元”则设计为经过连接而连于“肩墙单元”。
6、“肩墙单元”变形兼容于建筑之层面变位，而“视野单元”则可经过连接接口之结构设计去吸收及调整这些变形。
立柱+分片单元特征：
1、因为此法先行安装立柱，故定位及安装简易
2、幕墙单元小型化，单元较轻，对水平运输及垂直吊装殊为有利。
3、各分片单元可单独专门设计以适应玻璃、铝板、石料特殊结构需要。
4、立柱变位追随层面变位；而分片单元变形则随立柱变位，此法和其它方法比较，对分片单元变形较有利。
5、因为分片单元接缝数目较多，水密性及气密性较差。
6、分片单元所承受风荷载及自重，最终全部传输于立柱，故立柱所需截面尺寸较大。

按嵌装连接方法分类及特征
“单元”幕墙系由各单元组件装嵌在一起组成建筑物外墙建筑饰面，幕墙单元嵌装接口质量对幕墙性能起着关键影响。所以，确保在连接口处能够吸收各部件制作、施工误差及层间变位，从而确保在连接口处水密性及气密性至关关键。
幕墙单嵌装接口结构方法基础上分为三类，方法及特征叙述以下：
1、“内锁”（楔合）法
2、“衬垫”法
3、“密封胶”嵌缝法
“内锁”（楔合）法
此法单元立柱由一组凸形及凹形截面配合楔合而成，雨水不易浸入幕墙内部，万一雨水由外部渗透内部，也很轻易经过排水结构将雨水排出外部。
特征：
1、由一组凹凸形截面部件楔合，“内锁”强度高，有利于预防雨水直接渗透。
2、接口处有较大搭接长度，提供处理、吸收施工误差及变位空间余地。
3、不需内外部密封胶嵌缝，而采取干式衬垫，无需外部作业，免去外部污染。
4、部件由两种不一样凸、凹截面楔合，部件单独加工制作。
5、要尤其注意“雨屏障”及“风屏障”不连续性，预防渗水及漏风可能发生在接口处。
衬垫法
此法采取气密性高环状衬垫风屏障，漏气机会少，等压方法结构提供了高效水密及气密性能。
特征：
1、环状衬垫有良好气密性和高效水密性，但需十分注意在相邻单元及转角处，要采取合适方法，以防渗水。
2、此系统采取了内外干式衬垫方法，故没有、此系统采取了内外干式衬垫方法，故没有硅酮胶室外作业和避免外界污染，从而确保稳定水密性。
3、尤其要注意连接缝施工误差，要控制在5mm以内，方可确保衬垫在受压缩状态下水密、气密性能。
密封胶嵌缝法
此法在连接接口处，由外部第一道和第二道密封胶嵌缝而成密闭防渗雨屏障。
特征：
1、采取此法已经有多年实际经验，高质量嵌缝，可令硅胶有很高效防雨水性能。
2、此法有二次排水机构设计，倘第一道封口胶受损，雨水渗透，还有排水机构排出。
3、硅胶因长久经受紫外线、有害物质侵蚀污染而性能变劣，需要修补及更换。
4、外部硅胶易受周围赃物质污染。
5、施工外部硅酮密封胶，需要室外高空作业，故需配置必需方法，以策安全作业，室内打胶工作及质量受风、雨等恶劣天气影响。

嵌装连接方法比较表
项 目 方 法
内锁（楔接）法
衬 垫 法
密封胶嵌缝法
水密系统
等气压法，可减轻雨水渗漏
等气压法，可减轻雨水渗漏
防雨水靠全部接口之密封胶
连接材料
衬垫
衬垫
硅酮密封胶
安装特点
无室外作业，连接工作和幕墙单元安装同时完成
无室外作业，连接工作和幕墙单元安装同时完成
需室外及高空作业，注意室外及高空作业安全，室外打胶工作易受风雨等气候影响
耐久性及可靠性
受紫外线，有害物及高温影响较轻微
受紫外线，有害物及高温影响较轻微
易受紫外线，有害化学物侵蚀而质量恶化
维修工作
只需定时检验
只需定时检验
只需定时检验
对变形兼容性
对温度变形及层间变形全部有良好适应性
对温度变形及层间变形全部有良好适应性
设计需考虑到密封胶之伸缩性能
施工误差之调整
幕墙单元楔合、接口位置能吸收及调整较大施工误差
连接接缝处施工，误差要小于5mm可确保衬垫在受压缩状态下水密、气密性能
安装时要注意设计要求之许可误差
抗污染程度
无污染
无污染
幕墙外部硅酮密封胶易遭受周围污染物污染
