屋面瓦综合项目施工专项方案.doc

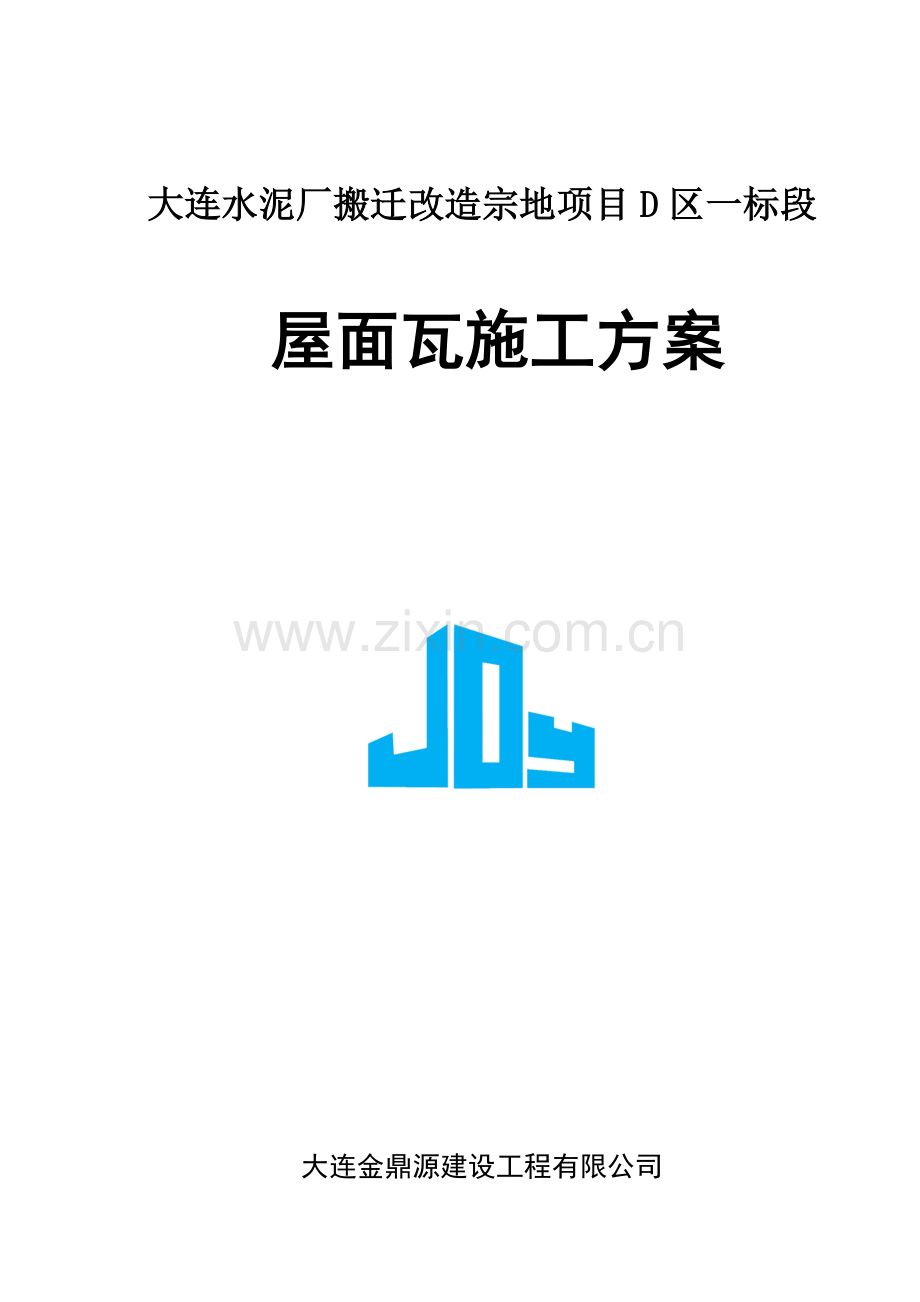

大连水泥厂搬迁改造宗地项目D区一标段
屋面瓦施工方案

大连金鼎源建设工程有限公司
二〇一九 年 三 月

目 录
第一节、工程概况 3

第二节、编制根据 3

第三节、工艺流程 4

第四节、质量原则 13

第五节、安全及保证办法 15

第一节、工程概况

工程概况
二十四城D区段位于大连工业大学北侧，泡崖八区西侧，规划用地约78400㎡，总建筑面积156800㎡。其中D区一标段小高层5栋，小高层为平屋面，无需屋面瓦施工。7栋洋房，洋房为斜屋面，需屋面瓦施工。
本工程屋面坡度较大，此外构造较复杂，细部节点较多，施工难度较大。为了保证屋面造型与设计效果一致，屋面施工必要严格控制其屋面板、梁等各个细部标高。施工中特别要注意梁、板节点平面位置及标高解决，以及对现浇坡屋面砼浇筑质量控制。此外，由于屋面板坡度较大，混凝土浇筑质量不易保证，也是本工程坡屋顶特点。
因而施工过程中必要做到施工安全及按图施工，提高工程质量，保障屋面工程使用功能性良好原则，依照国家现行施工质量验收规范原则，进行斜屋面施工。

第二节、编制根据

1、本工程设计图纸；
2、《屋面工程质量验收规范》GB50207-
3、《弹性体改性沥青防水卷材》（GB18242-）
4、《建筑施工安全检查原则》JGJ59-
5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-
6、《建筑施工高处作业安全技术规范》JGJ80-

第三节、工艺流程

一、 重要施工顺序

二、 重要施工办法
1、基层解决
将屋面构造层上面松散砂浆、混凝土、水泥浆及其她杂物清除干净，对凸出表面混凝土用凿子凿去，扫净，吹干净。
2、水泥砂浆找平层
（1）材料规定
找平层砂浆采用15厚M15水泥砂浆。
（2）抹找平层

砂浆稠度应控制在7cm左右。依照标高控制点铺水泥砂浆，用铝合金刮尺刮平，木抹子搓揉、压实。砂浆铺抹稍干后，用铁抹子压实三遍成活。头遍提浆拉平，使砂浆均匀密实；当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，将表面压平整、密实；注意不得漏压，并把死坑、死角、砂眼抹平；当水泥开始终凝时，进行第三遍压实，将抹纹压平、压实，略呈毛面，使砂浆找平层更加密实，切忌在水泥终凝后压光。
（3）养护
因水泥砂浆在防水层上施工，极易失水，故应加强养护，防止起砂。砂浆找平层抹平压实后，常温时在24h后浇水养护。
3、 SBS防水卷材
材料规定及外观质量
卷材采用4厚SBS改性沥青防水卷材。
项目 质量规定
孔洞、硌伤 不容许
露胎、涂盖不匀 不容许
折纹、皱折 距卷芯1000以外，长度不不不大于100
裂纹 距卷芯1000以外，长度不不不大于10
裂口、缺边 边沿裂口不大于20，缺边长度不大于50，深度不大于20
每卷卷材接头 不超过1 处，较短一段不应不大于2500，接头处应加长150

（2） 作业条件
1) 卷材与胶结材料质量、技术性能必要符合设计和施工验收规范规定。
2) 材料进场后，应按规定抽样复验，合格后方可使用，禁止使用不合格产品。
3)铺贴防水层基层表面必要清洁、平整、坚实、干燥，并不得有空鼓和起砂开裂等现象。
4)屋面找平层坡度应符合设计和施工验收规范规定，并不得有积水现象。
5)屋面阴阳角、排气管、女儿墙、檐沟，天井侧壁、等处，应抹成半径为50mm左右 圆弧，并加设防水卷材附加层。
（3）施工办法
1)施工顺序：防水层施工时，应按规范规定先做好节点、附加层和屋面排水比较集中部位（如：屋面与水落口连接处、天沟、檐沟、檐口、屋面转角处、排气洞与伸出屋面管道、阴阳角等特殊部位）解决，然后由屋面最低标高处向上施工。
2)卷材铺设办法采用热熔满铺法。施工时必要注意：距屋面周边800内防水层应满粘，保证防水层四周与基层粘结牢固，卷材与卷材之间应满粘，保证搭接严密。
3)卷材铺贴方向应符合下列规定：屋面坡度不大于3%时，卷材宜平行屋脊铺贴；应顺天沟、落水口处由低向高逐条铺贴。
4) 卷材定位完重新卷好，点燃喷灯烘烤卷材底面与基层接触处，火焰与卷材之间距离宜为 0.5米，能保证卷材表面温度达到200℃~230℃使其熔化为宜，调节好火焰大小和卷材滚动速度使卷材表面熔化后与基层较好地粘结。不得过度加热或烧穿卷材。
5) 铺贴卷材采用搭接法时，上下层及相邻两幅卷材搭接缝应错开。
热熔满铺法改性沥青防水卷材搭接宽度应符合如下规定：长边搭接不不大于80mm，短边搭接不不大于80mm，相邻两幅卷材短边搭接错开应不不大于500mm。
6)卷材铺贴应平整顺直，避免扭曲、过度拉紧和皱折。基层与卷材排气要充分，向横向两侧排气后方可用辊子压平粘实，不容许有翘边、脱层现象。防水层不得有裂纹、脱皮、流淌、鼓泡、露胎体和皱皮等现象，厚度应符合设计规定。
7) 檐沟：檐口端头卷材裁要做好封头解决。天沟、檐沟卷材铺设前，应先对水落口进行密封解决。水落口杯与竖管承插口连接处应用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象，水落口周边500mm范畴内做附加层，天沟转角处应先用做附加层,干燥后再铺一层卷材作为附加层。铺设时从沟底开始，顺天沟从水落口向分水岭方向铺贴，如有纵向搭接缝，必要用密封材料封口。铺至水落口卷材附加层应进一步水落口内50mm，大面铺贴卷材应进一步水落口内100mm，并用密封材料封口，同步上面水泥砂浆应压进来。
8)热熔封边：卷材搭接处用喷灯烘烤，火焰方向与施工人员迈进方向相反，卷材接缝部位必要溢出热熔改性沥青胶，烘烤熔化后用封边工具抹平。封边规定平滑无针眼。
9)泛水卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。卷材铺贴完毕后，将端头裁齐，用压条钉压固定，再用密封材料封严，带垫片钉子或金属压条钉压作盖板，盖板与立墙间用密封材料封固。其她部位应严格按规范规定做好防水卷材收头解决。
10)禁止在雨天施工，五级风及其以上时不得施工，施工半途下雨时，应做好已铺卷材四周防护工作。
11) 应做好分项工程交接检查，未经检查验收，不得进行后续施工。每一道防水层完毕后，应由质检员进行专项检查，报监理、业主验收合格后方可进行下一道防水层施工，并做好隐蔽工程验收记录。
12)检查屋面有无渗漏和积水、排水系统与否畅通，可在雨后或持续淋水2h后进行。有也许作蓄水检查屋面宜作蓄水检查，其蓄水时间不适当不大于24小时，并做好记录。
（4）质量原则
1）卷材防水层所用卷材及其配套材料，必要符合设计规定。
2）卷材防水层不得有渗漏或积水现象。
3）卷材防水层在天沟、檐口、水落口、泛水、和伸出屋面管道防水构造，必要符合设计规定。
4、屋面保温层
（1） 材料规定
屋面保温层采用50厚双层聚苯保温板。
（2） 作业条件
1) 材料进场后，应按规定抽样复验，合格后方可使用，禁止使用不合格产品。
2）基层应平整、干燥和干净，并经验收合格后方可进行保温层施工。
3) 穿过屋面管根部位，应做好细部解决。
4) 材料运送、存储应注意防潮，防止破损和污染。
（3）操作工艺
1) 应先将基层清理干净，保温板块应铺平垫稳。
2)粘贴板块保温材料应贴严、粘牢。使用保温板专用胶铺贴，保温板铺完后，应采用保护办法，做好成品保护工作。
3)水落口周边直径500mm范畴内坡度不应不大于5%，以满足规范规定排水坡度规定。
（4）质量原则
1）保温板应紧贴（靠）基层，铺平垫稳，拼缝严密，找坡对的。
2） 板状保温材料保温层厚度容许偏差为±2 mm。
5、保护层
（1） 材料规定
保护层采用30厚C20细石砼（配φ4@150*150钢丝网）。
（2）作业条件
保护层施工前,应将防水层表面清扫干净,检查平整度、排水坡度和完整性，砼应尽量持续浇筑,不得留施工缝,振捣采用铁辊滚压或人工拍实,不适当采用机械振捣,以免破坏防水层,砼浇筑时宜边插捣边滚压直至密实和表面泛浆，泛浆后用铁抹子压实抹平，并要保证保护层设计厚度和排水坡度。
砼收水初凝后，并及时修补缺损某些，做到平直整洁，待砼终凝迈进行第二次压实抹光，规定做到表面平光，不起砂、起皮无抹板压痕位置，抹压时，不得撒干水泥。待砼终凝后，必要及时进行养护，养护期间保砼湿润，并禁止闲人上屋面踩踏或在上继续施工。
6、铺瓦施工顺序
沿屋面长度方向排尺寸（平行屋面压顶方向按瓦实际铺设长度）→弹挂瓦条控制线→依照控制线钉设挂瓦条→挂瓦条槽内铺砂浆→上瓦铺设→钉固定瓦材→细部解决。
施工办法：
① 弹挂瓦条位置控制线
找平层施工完，混凝土达到一定强度后，表层清理干净，即可弹出挂瓦条位置控制线。依照瓦尺寸和坡面长度经计算后挂瓦条间距：从檐口向上第一根挂瓦条上边口为305mm，向上依次排挂瓦条每根间距337mm，钉挂瓦条钉设前先将挂瓦条位置弹出，再按线钉挂瓦条。
②钉木质挂瓦条
在弹出挂瓦条位置线用水泥钉钉设木质挂瓦条。挂瓦条通过沥青防腐解决。挂瓦条断面为30mm×30mm，通长方向挂瓦条＠1.0m留出20宽缺口，以利屋面排水。挂瓦条必要平直，特别是保证挂瓦条上边口平直、钉牢，上棱成始终线，表面平整。（见图1）
③铺瓦前选瓦
凡缺边、掉角、裂缝、砂眼、翘曲不平、张口缺爪瓦，不得使用。通过铺瓦预排，屋脊或瓦沟处如有半瓦，应预先锯好。
④上瓦
待基层检查合格后，方可上瓦，上瓦时应特别注意安全，采用自下而上水平铺设，安装一行后再安装上一行，上瓦时瓦整洁捆成一摞，均匀平稳地摆放在屋面上，位置应互相交错。
⑤铺灰、挂瓦
挂瓦应从四个坡檐口同步对称开始。每坡屋面从左侧开始向右侧推动铺设。屋面端头用半瓦错缝。上瓦前先将挂瓦条槽内用水泥砂浆铺满，再将瓦平铺上面，将砂浆挤紧，再钉挂瓦钉。水泥砂浆与挂瓦条结合施工。瓦要与挂瓦条挂牢。瓦爪与瓦槽要搭接紧密，并保证搭接长度。瓦搭接要避开主导风向，以防漏水。檐口要铺成一条直线，瓦头挑出檐口长度50mm～70mm。（见图2）
⑥扣脊瓦及沟瓦
脊瓦要在大平瓦挂完后拉线铺放。接口需顺主导风向。扣脊瓦要用1:2.5石灰麻刀砂浆铺座平实，其搭接缝用水泥石灰砂浆嵌填，缝口平直，砂浆严密，脊瓦与大平瓦搭盖宽度每边不少于40。铺好屋脊斜脊表观平直，无起伏现象。沟瓦上在大平瓦铺设至屋面沟部处时先将沟瓦铺好，然后两边大平瓦铺设在沟瓦上部，沟部两边大平瓦结合重叠某些用切割机顺沟线切割平直。瓦沟处瓦要依照宽度及斜度弹线锯料，沟边瓦要按设计规定伸入天沟内。接近屋脊瓦处第一排瓦应用水泥砂浆窝牢。但切忌灰浆突出瓦外，以防此处渗漏，整坡瓦面就平整，行列横平竖直，无翘角和张口现象。（见图3、图4）

⑦瓦上部与压顶结合处泛水解决
瓦上部与压顶结合处解决待瓦所有按装完毕将结合处缝隙嵌缝灌满塞实，再用1:2.5水泥麻刀砂浆将表面粉刷成圆弧状，并突出缝隙外，塞灰要饱满，防止水渗进去。为防止砂浆开裂，在塞砂浆时加抗裂网格布。
⑧瓦与山墙结合处解决
瓦与山墙结合处解决待瓦所有按装完毕将结合处缝隙用密封油膏嵌缝灌满将缝隙塞实，再用1:2.5水泥麻刀砂浆将表面粉刷成圆弧状，并突出缝隙外，塞灰要饱满，防止水渗进去。为防止砂浆开裂，在塞砂浆时加抗裂网格布。

图3 脊瓦铺设办法

图4 沟瓦铺设办法

第四节、质量原则

1、主控项目
瓦屋面工程质量检查项目、规定和检查办法
检查项目
规定
检查办法
主
控
项
目
瓦质量
必要符合设计规定
观测检查和检查出厂合格证、或质量检查报告
瓦固定
必要铺设牢固，地震设防地区或坡度不不大于50%屋面，应采用固定加强办法。
观测和手扳检查
2、普通项目
检查项目
要 求
检查办法
一
般
项
目
1 挂瓦条质量
分挡均匀、表面平整、牢固
观测检查
2 瓦面质量
瓦面平整、行列整洁、
搭接紧密、檐口平直
观测检查
3 脊瓦
应搭盖对的，间距均匀，封固严密
观测检查
4 屋脊和斜脊
应平直，无起伏现象
观测检查和手板检查
5 泛水做法
应符合设计规定，顺直整洁，结合严密，无渗漏
观测检查和雨后或淋水检查
3、现场抽样复验
为了防止质量不合格瓦在工程中使用，或因贮运、保管不当而导致瓦缺陷，进入施工现场瓦应按下列规定进行抽样复验，不合格材料不得在工程中使用。
材料名称
现场抽样数量
外观质量检查
瓦
同一批至少抽一次
边沿整洁、表面光滑，不得有分层、裂纹、露砂
4、 瓦屋面质量规定
① 瓦屋面瓦不得有缺角（边、瓦爪）、砂眼、裂纹和翘曲张口等缺陷。铺设后屋面不得渗漏水（可在雨天后检查）；
② 挂瓦应平整，搭接紧密，行列横平竖直，靠屋脊一排瓦应挂上整瓦；檐口瓦出檐尺寸一致，檐头平直整洁；
③ 屋脊要平直，脊瓦搭口和脊瓦与瓦缝隙，沿山墙挑檐瓦、斜沟瓦与排水沟空隙，均应用麻刀灰浆填实抹平，封固严密。
5 、质量记录
① 瓦材料质量证明书。
② 隐蔽工程验收记录。
③ 分项工程检查批质量验收记录。
④ 质量控制点
⑤ 原材料进场检查。
⑥ 技术交底。
⑦ 工序检查和质量验收。
6、成品保护
① 瓦材为易碎材料，在包装、搬运和存储时应注意瓦材完整性，每块瓦均应用草绳花缠出厂；运送车厢用柔软材料垫稳，搬运轻拿轻放，不得碰撞，抛扔；堆放应整洁，瓦侧放靠紧，堆放高度不超过5层，脊瓦呈人字形堆放。
② 屋面上瓦过程中，应采用互相传递方式，手工将瓦传递到屋面相应位置，轻拿轻放，避免瓦破损。
③ 挂瓦时，操作人员应避免在瓦上行走，如必要时，脚应踩在瓦端头，使瓦不被踩断。挂瓦过程中如发现坏瓦，应及时剔除更换。
④ 屋面瓦所有铺挂结束清理干净后，应对屋面进行封闭，禁止人员攀爬，行走和进行有损屋面瓦其她活动。
⑤ 施工前须制定详细周密成品保护办法，并在施工中严格执行，重点加强对成品保护办法检查，督促和贯彻状况。

第六节、安全及保证办法

建立安全生产文明施工保证体系，制定各级安全责任制，安全员进行巡回检查，班组长检查本班组安全文明施工，全体操作人员自觉遵守关于规定，将安全生产文明施工办法条条贯彻到人，并同经济利益挂钩。
加强安全生产文明施工教诲，操作员上岗前学习安全操作规程及文明施工管理规定，班组长每日检查一次安全状况并进行安全交底，做到开工前、工序迈进行安全教诲，牢固树立安全第一、防止为主思想。
施工安全办法：
1）工程施工应严格遵守国家关于各项安全法律和规程。
2）雨、雾、雪天及恶劣天气禁止屋面瓦施工作业。
3）必要佩带安全带、安全帽、防滑胶鞋，安全带必要系在牢固着力点上。
4）22.50以上屋面坡度应采用安全加强办法，保证人身安全。
5）施工作业区内，在危险区域有针对性悬挂、张贴安全警示标志。
6）不准向下乱扔各种材料物品。
7）施工用电必要按用电规程操作使用。
8）在檐口等高脚手架上满铺脚手板，并设立一道兜网，在外架内侧设200高挡脚板，防护高度超过屋面檐沟2m，满挂密目网，使屋面形成封闭安全防护层。
9）现场屋面瓦，必要人工搬运或吊车吊运至屋面，禁止在脚手架上集中堆放和超载堆物，禁止在脚手架上设立起重设备吊物。
10）因作业必须，暂时拆除或变动安全防护设施时，必要经施工负责人批准，并采用相应可靠办法，作业后及时恢复。
11）安全防护设施在施工期内还应定期进行抽查，凡不符合规定者，必要修整合格后再进行查验。
