冲击成孔灌注桩综合项目施工专项方案.doc

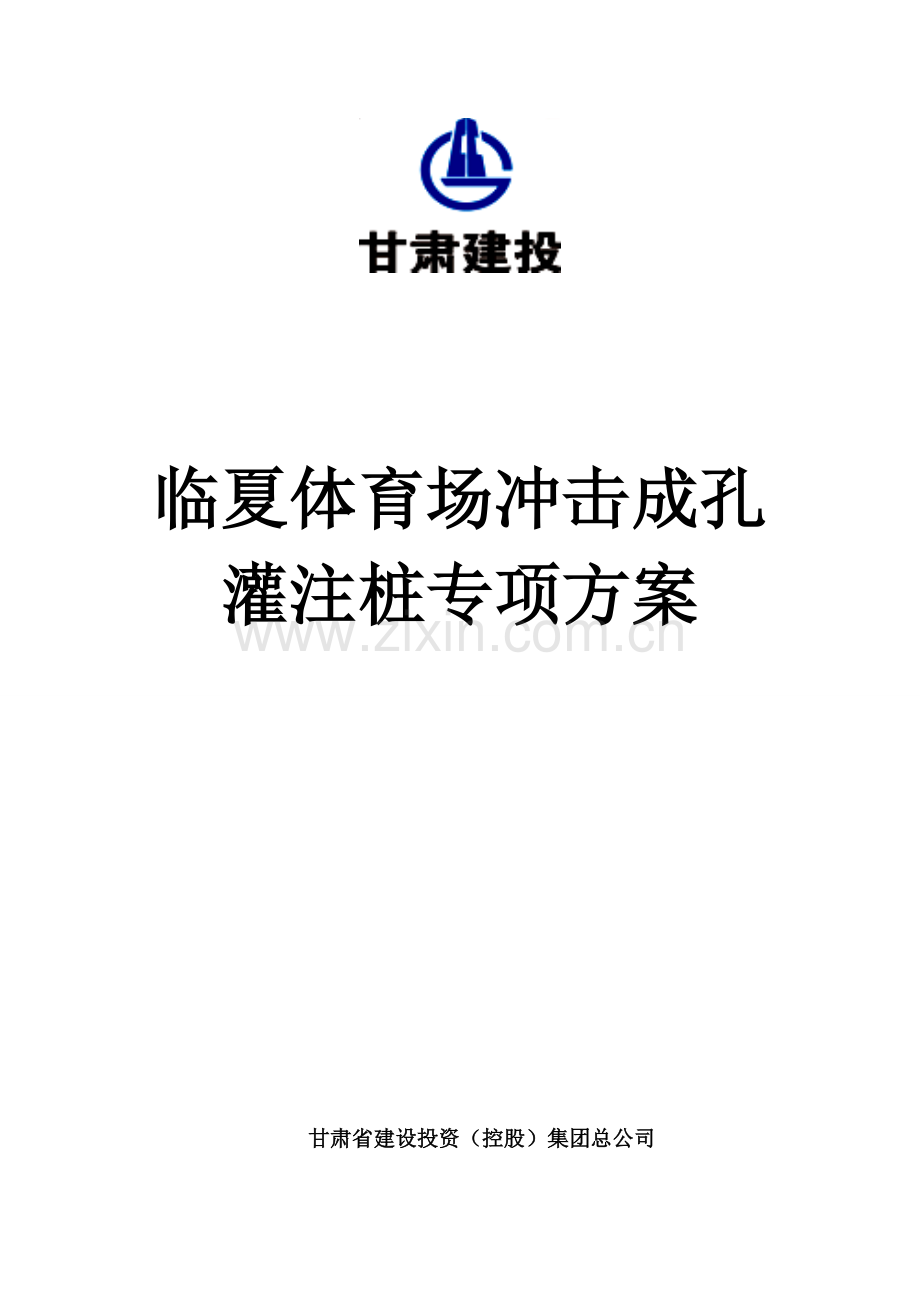

临夏体育场冲击成孔灌注桩专项方案

甘肃省建设投资（控股）集团总公司
临夏体育场建设工程项目部

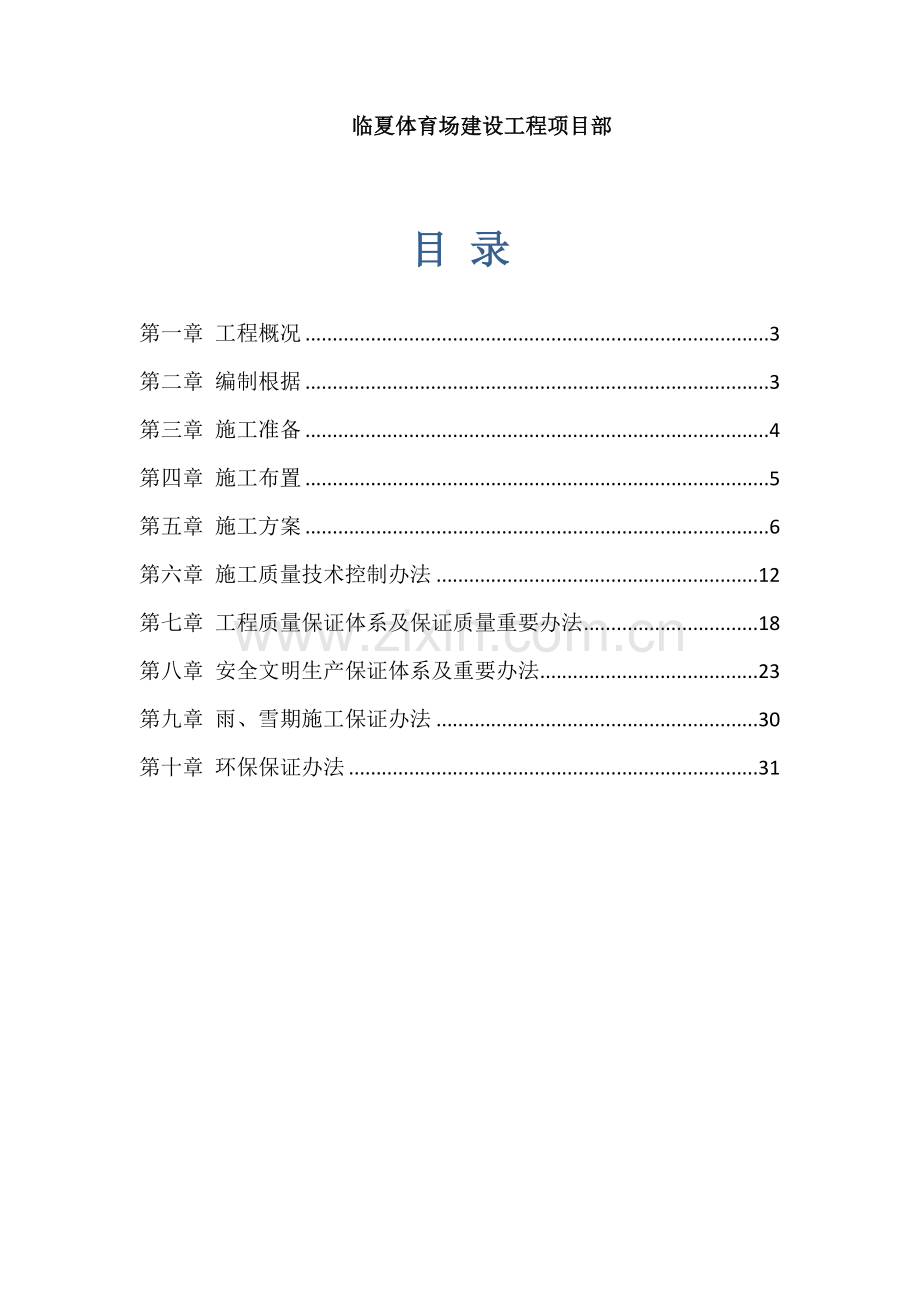

目 录

第一章 工程概况 3
第二章 编制根据 3
第三章 施工准备 4
第四章 施工布置 5
第五章 施工方案 6
第六章 施工质量技术控制办法 12
第七章 工程质量保证体系及保证质量重要办法 18
第八章 安全文明生产保证体系及重要办法 23
第九章 雨、雪期施工保证办法 30
第十章 环保保证办法 31

第一章 工程概况

临夏体育场建设项目位于临夏市南河滨东路东侧。本工程是一座有19912座席体育场，周边由东，南，西，北四个看台构成，中心为比赛场，平面呈＂椭圆形"，建筑面积37175 m3（其中地上建筑面积36753m3、地下422m3），本工程为钢筋砼框架构造，抗震设防烈度为8度，安全级别为一级，基本为钻孔抗拔灌注桩，独立柱承台基本；依照图纸设计规定，灌注桩桩径900，桩深不不大于10m，桩顶标高为-2.800m，桩端进入持力层应不不大于等于4米，单桩竖向抗拔承载力为400kN，抗压特性值为1050kN。
第二章 编制根据

1、临夏体育场建设项目设计图纸；
2、《建筑桩基技术规范》（JGJ94－）；
3、《工程测量规范》（GB50206－）；
4、《钢筋焊接及验收规范》（JGJ18－）；
5、《混凝土构造工程施工质量验收规范》（GB50204－（）；
6、《建筑地基基本工程施工质量验收规范》（GB50202－）；
7、《建设工程施工现场供用电安全规范》（GB50194－93）；
8、《建筑工程施工现场环境与卫生原则》（JGJ146－）；
9、《施工现场暂时用电安全技术规范》（JGJ46－）；
10、《建筑工程施工质量验收统一原则》（GB50300－）；
11、依照勘察单位提供《临夏体育场—岩土工程勘察报告》
第三章 施工准备

1、施工总平面布置
依照场地状况，合理安排钢筋存储制作场地，泥浆池布设，水电线路布设，做到既布局合理，又整洁美观。
2、施工场地三通一平
2.1、施工现场修建专用施工道路，以满足施工设备及材料进场规定；施工基坑内工作面平整后碾压解决，依照现场实际状况布设泥浆池，保证现场施工整洁。

2.2、施工用水、电
（1）施工用水：试桩阶段用水状况可暂在邻近水管引入。
（2）施工用电：桩基施工需用电总容量为600KW以上，可以保证施工用电，施工现场和钢筋笼制作场地设立三级配电，用电设备由电缆连接。

3、临建设施及泥浆池布设
依照现场状况，项目部办公室及施工人员生活临舍，办公室及临舍用棉面帐篷搭设在施工场地外，对钢材存储、钢筋加工及钢筋笼存储场地进行平整，钢筋及钢筋笼存储时用机台木架空，钢筋笼制作设立操作平台。
基坑内设立三个泥浆池，在施工过程中用泥浆泵进行输送，封闭式泥浆车拉运出场。

4.技术准备
4.1、图纸会审：由项目总工、技术负责人及质检员参加由建设单位或监理主持图纸会审。
4.2、技术人员交底工作：参加施工各类技术人员、质检人员，应认真作好技术交底工作，技术交底工作由项目总工（技术负责人）主持，以会议形式进行。交底内容重要为设计变更、甲方提规定、施工图规定、重点部位及其她注意事项等。
4.3、施工人员技术交底：对施工人员在施工前也应进行书面交底工作，交底工作技术负责人委托基层技术人员进行，交底内容重要是学习规范和图纸文献，工艺规定以及进行责任贯彻等。
4.4、安全技术交底：由安所有经理主持，项目专职安全员、各班组兼职安全员及各工种负责人参加，交底内容为现场安全管理制度、施工现场环境、工程施工特点、也许存在不安全因素及各工种安全操作规程及现场施工关于安全注意事项。
5.机具准备
重要机械为桩机、泥浆泵、全站仪、水准仪、电焊机、切割机、污水泵、灌注导管。
第四章 施工布置

1、施工布置
灌注桩施工分二阶段完毕，先进行试桩施工，待试桩施工完毕后再进行工程桩施工；试桩成孔、钢筋笼安装、混凝土浇注等工作。
工程施工阶段，拟安排两班工作24小时作业，安排至少5台桩机成孔，为保证按期完毕完毕施工任务，各工序合理安排交叉作业。

2、单桩成桩作业工序
该桩基工程施工中，筹划每台桩机持续成孔施工，钢筋制安、水下砼灌注等其他作业工序交叉作业，可大大节约施工时间。

3、施工进度保障办法
3.1合理安排，精心组织，协调好平行作业各工序衔接，做到平行作业互不干扰，衔接及时到位。
3.2加强设备保养，提高设备效率，并配备一定数量备用设备和备件,以满足现场需要。
3.3加强现场施工管理，管理调度配备到位，各工种定岗定任务，做到各负其责，任务明确。
3.4制定超产欠产奖罚制度，提高职工积极性。
3.5加强管理、协调，发现问题及时调节，保证工期顺利实现。
第五章 施工方案

灌注桩施工方案及技术办法
1施工工艺流程
本工程桩施工工艺。如图1
2成孔施工方案及技术办法
依照场地工程地质勘察报告，结合设计规定，拟定本工程成孔工艺为冲击成孔。
2.1前期准备

⑴进行桩基定位，并依照桩基定位点将原场地大石块挖出，然后安装护筒。依照现场回填状况，跟监理业主一起拟定护筒直径及长度。
⑵ 机械设备检查，桩机就位前检查桩机设备，保证设备正常，同步检查桩头直径及其完整限度，以保证成孔直径满足设计及施工规范规定。
⑶桩位复查，桩机就位前由技术员复查桩位，精确无误后方可就位对中。
⑷成孔配套协作工作准备好。如需用泥浆池制备好或到位、人员到位、桩机工作范畴内设备器具移走保证无碍等等。
2.2冲击成孔

⑴桩机按钢筋中心对正就位，经质检人员检查桩机对正桩位中心线，桩机调平后进行作业，打至一定深度（2m左右），复查开孔桩位偏差，合格后继续作业。
⑵ 砂砾石层地段成孔质量控制：当作业到砂层段时，采用提高孔内水头平衡地层压力进行控制。工程刚开工时，把清水加入孔内进行成孔，在后来施工中将灌孔排出清水再次加入孔内循环运用。
⑶ 每打入4-5m深度进行一次验孔，在更换桩头前或容易缩孔处，均应验孔。
⑷当桩孔达到设计成孔深度后，将桩头提离孔底，并进行淸孔，淸孔后经现场质检人员检查并报现场监理工程师组织检查验收合格后方可移动桩机。
⑸当发生桩孔深度达到桩堪深度而未入岩，或不满足设计及规范规定入岩规定期，及时向监理工程师报告，并请监理工程师组织有关责任单位给出进一步解决办法指令，按有关指令进行操作。
⑹施工期间护筒内泥浆面应高出地下水位1m以上，在受水位涨落影响时，泥浆面应高出最高水位1.5m以上。
⑺在清孔过程中，应不断置换泥浆，直至浇筑水下混凝土。
⑻在浇注混凝土前，孔底500mm以内泥浆比重应不大于1.25，含砂率≤8﹪。

2.3成孔质量检测办法

成孔质量采用测绳测孔深和沉渣厚度，用桩头直径控制桩径，用桩机平台及桩杆控制垂直度，成孔后由监理工程师验收，必要时依照甲方规定，成孔质量由检测单位检测验收。
2.4桩孔质量原则： 孔径偏差±50mm；垂直度偏差≤1%；沉渣厚度≤100mm，孔深偏差：+300mm，桩位偏差≤100mm，混凝土充盈系数>1.1。
2.5成孔质量防止保证技术办法
⑴ 在测量放线中，严把质量关，严格执行计算精度，放线精确，复核认真、全面，坚决不容许桩位偏差超原则。
⑵ 桩机就位前对桩位复查，就位时经质检人员检核对正桩位中心，桩机调平后方可作业。
⑶ 作业前检查桩头直径，保证桩孔直径满足设计规定。
⑷ 桩机就位保证平整、桩杆垂直，桩机支垫稳实， 在作业过程中随时检查桩机水平、桩杆垂直度，防止孔偏差过大，发既有偏差及时校正，之后依照护桩核对桩孔中心。
⑸ 作业过程中，保持孔内水头压力，随时观测孔内状况及出渣状况，判断地层状况。
⑹ 桩孔安排顺序，依照现场地质及施工实际状况进行安排成桩工作。
主 流 程
编写施工设计
桩位测量设备安装 装
桩机就位对中
验收作业
冲击成孔
吊放钢筋笼
下入导管
灌注水下砼
起拔导管
子 流 程
设备进场技术交底底
现场踏勘、收集资料 料资料料
桩头加工、修理
制作钢筋笼
清理导管准备隔水塞
留取砼样检测
洗导管
重要检查内容
审批设计
检查桩机四方杆、垂直度量
桩头外径、桩机水平安全设施
成 孔 检 查
钢筋笼规格、定位高程偏差
导管密封性能
砼面上升高度
砼配比坍落度
检查桩位高程
成孔质量验收
准备排放泥浆
拌合站准备
制作泥浆
埋设护筒
桩身维护

图1
3钢筋笼制安施工方案及技术办法
3.1材料控制 钢筋品牌必要在业主限定品牌范畴内。钢筋进场后必要报请监理按批次抽样送检，实验合格和监理工程师批准后方可投入使用，严格执行材料进场验收控制程序。
3.2钢筋笼制作
⑴ 钢筋笼重要参数详见设计图纸。
⑵ 制作前对钢筋规定：使用前保管过程中，钢筋底部垫空防潮，下雨时上面覆盖雨布。
⑶ 钢筋笼制作
钢筋笼制作必要在平台上进行，平台必要水平稳固不变形。
② 钢筋笼制作必要严格按照设计图纸和规范规定制作，制作前绘制放样图，成型后各部尺寸误差符合如下规定：
主筋间距：±10mm 箍筋间距或螺旋筋螺距：±20mm
钢筋笼直径：±10mm 钢筋笼长度：±100mm
⑷定位与连接
①钢筋主筋两端需切齐取直，主筋接头相间错开，采用单面焊焊接，两相邻接头错开距离与连接要满足规范规定。
②主筋与箍筋、螺旋绕筋间点焊连接，箍筋接头采用单面搭接焊。
③钢筋笼起吊挂吊部位要加固，保证起吊过程中钢筋笼不变形，放入孔内不脱落。
④检查验收：建立完善钢筋笼验收制度，制作组在制作完毕后，由项目部质检人员按原则及规定进行验收，下入孔内前，报监理工程师复检合格后，才干下入孔内。
3.3钢筋笼吊安
⑴吊放钢筋笼之前，须检查编号、顺序与否精确，接头与否齐全。
⑵安放钢筋笼涉及：起吊－下入－井口固定－垂直检查－连接成型。
⑶笼子起吊，采用两节式吊车起吊。
⑷钢筋笼最后固定采用吊筋办法。一方面用水准仪测定每个孔孔口标高，计算并丈量好吊筋长度，然后固定在孔口横梁上。
3.4钢筋笼焊接质量规定：
⑴钢筋笼分段制作，受力钢筋采用焊接接头，设立在同一截面内接头宜互相错开，错开长度应不不大于35d。
⑵带肋钢筋进行电弧焊时，宜将纵肋对纵肋安放和焊接。
⑶电弧搭接焊时，第一层焊缝应从中间引弧，向两端施焊。
⑷焊接时，引弧应在帮条或形成焊缝部位进行，不得烧伤主筋。
⑸焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓，弧坑应填满。
⑹（HRB400钢筋）搭接焊时，采用双面焊：搭接长度≥5d，采用单面焊：搭接长度≥10d。
⑺搭接焊时,钢筋装配和焊接应符合下列规定：焊接端钢筋应预弯，并应使两钢筋轴线在同始终线上。
3.5钢筋笼制作质量保证办法：
⑴熟悉钢筋笼构造图，紧记尺寸规定，严格执行规范规定和设计规定。
⑵钢筋焊接施工之前，应清除表面上锈斑、油污、杂物等；钢筋端部有弯折、扭曲时，应予以矫直或切除。
⑶电弧焊应依照钢筋牌号、直径、接头型式、焊接位置，选取焊条、焊接工艺和焊接参数。
⑷钢筋笼主筋要调直，箍筋要自然弯曲，主筋直径≥14mm二级钢，对焊接某些或搭焊某些要做抗拉实验，搭焊要符合规范规定，不准浮现潜心焊和开焊。
⑸对班内所焊钢筋笼，要进行自检，在自检合格基本上，请项目部质量工程师、监理工程师、质检部门检查验收。
⑹对电焊设备要经常维修保养，设备停运时，要切断电源。
⑺安全使用对焊机、切割机，防止切伤、夹伤。敲击焊渣时，要注意防止烧伤和击伤眼部。
4 砼灌注施工方案及技术办法
4.1 混凝土灌注
桩混凝土设计强度级别为C35p8，水下浇筑桩混凝土强度应高一级别进行配制，以保证达到设计强度。本工程选用商品砼，砼灌注采用导管水下灌注法。
4.2 导管法灌注砼基本原理
所谓导管法是将密封连接钢管（或强度较高硬质非金属管）作为水下砼灌注通道，其底部以恰当深度埋在灌入砼拌和物内，在一定落差压力作用下，形成持续密实砼桩身。
4.3 导管灌注重要机具
重要机具备：向下输送砼用导管；导管进料用漏斗；初存量大时还应配备储料斗；首批砼填充导管隔离砼与导管内水所用器具，如滑阀、隔水塞和底盖等；升降安装导管、漏斗设备，如灌注平台等。
4.4 导管
(1) 本工程砼导管采用直径250mm无缝钢管导管，连接方式采用法兰，保证连接密封，不得漏水。
(2) 导管设计与加工制造：
ａ.导管应具备足够强度和刚度，又便于搬运、安装和拆卸。
ｂ.导管分节长度为3m，最底端一节导管长应为4.0～6.0m，为了配合导管柱长度，上部导管长为2m、1m、0.5m。
ｃ.导管应具备良好密封性。导管采用法兰盘连接，用橡胶“O”型密封圈密封，严防。法兰盘外径宜比导管外径大100mm左右，法兰盘厚度宜为12～16mm，在其周边对称设立连接螺栓孔不不大于6个，连接螺栓直径不不大于12mm。
ｄ.最下端一节导管底部不设法兰盘，宜以钢板套圈在外围加固。
ｅ.为避免提高导管时法兰挂住钢筋笼，可设锥形护罩。
ｆ.每节导管应平直，其定长偏差不得超过管长0.5%。
ｇ.导管连接部位内径偏差不不不大于2mm，内壁应光滑平整。
ｈ.将单节导管连接为导管柱时，其轴线偏差不得超过±10mm。
ｉ.导管加工完后，应对其尺寸规格、接头构造和加工质量进行认真检查，并应进行连接、过阀（塞）和充水实验，以保证密闭性能可靠和在水下作业时导管不漏水。检查水压普通为0.6～1.0MPa，不漏水为合格。
4.5 漏斗和储料斗
(1)导管顶部应设立漏斗。漏斗设立高度应合用操作需要，并应在灌注到最后阶段，特别时灌注接近到桩顶部位时，能满足对导管内砼柱高度需要，保证上部桩身灌注质量。砼柱高度，在桩顶低于桩孔中水位时，普通应比该水位至少高出2.0m，在桩顶高与桩孔水位时，普通应比桩顶至少高0.5m。
(2)储料斗应有足够容量以储存砼（即初存量），以保证首批灌入砼（即初灌量）能达到规定埋管深度。
(3)漏斗与储料斗用4～6mm钢板制作，不漏浆及挂浆，漏泄顺畅彻底。
4.6 隔水塞、滑阀和盖底
(1)隔水塞
a.隔水塞普通采用砼制作，宜制成圆柱形，其直径宜比导管内径小20～25mm；采用3～5mm厚橡胶垫圈密封，其直径宜比导管内径大5～6mm。砼强度宜C15～C20。
b.隔水塞也可采用硬木制成球状塞，在球直径处钉上橡胶垫圈，表面涂上润滑油脂。此外，隔水塞还可用钢板塞、泡沫塑料和球胆等制成。不论由何种材料制成，隔水塞在灌注砼时应能舒畅下落和排出。
c.为保证隔水塞具备良好隔水性能和能顺利地从导管内排出，隔水塞表面应光滑，形状尺寸规整。
(2)滑阀：滑阀采用钢制叶片，下部为密封橡胶垫圈。
(3)底盖：底盖也用砼，也可用钢制成。
4.7 水下混凝土灌注
水下混凝土采用拌和站混凝土，混凝土按水下砼配备。
(1)灌注前准备工作
a.依照桩径、桩长和灌注量合理选取导管、起吊运送等机具设备规格型号。
b.导管吊入孔时，应将橡胶圈或胶皮垫安放周整、严密，保证密封良好。导管在桩孔内位置应保持居中，防止跑管，撞坏钢筋笼并损坏导管。导管底部距孔底（孔底沉渣面）高度，以能放出隔水塞及首批砼为度，普通为300～500mm。导管所有入孔后，计算导管柱总长和导管底部位置，并再次测定孔底沉渣厚度，若超过规定，应再次清孔。
c.将隔水塞或滑阀用8号铁丝悬挂在导管内水面上。
(2)施工顺序
a.滑阀（隔水塞）式导管法灌入水下砼施工顺序：
放钢筋笼→安设导管→使滑阀（或隔水塞）与导管内水面紧贴→灌注首批砼→持续不断灌注直至桩顶→拔出护筒
b.灌注首批砼
在灌首批砼之前最佳先配制0.1～0.3m3水泥砂浆放入滑阀（隔水塞）以上导管和漏斗中，然后再放入砼，确认初灌量备足后，即可剪断铁丝，借助砼重量排出导管内水，使滑阀（隔水塞）留在孔底，灌入首批砼。
首批灌注混凝土数量应能满足导管埋入混凝土中1.2m以上。
c.持续灌注砼
首批砼灌注正常后，应持续不断灌注砼，禁止途中停工。在灌注过程中，应经惯用测锤探测砼面上升高度，并适时提高、逐级拆卸导管，保持导管合理埋深。探测次数普通不适当少于所合用导管节数，并应在每次起升导管前，探测一次管内外砼面高度。遇特别状况（局部严重超径、缩径、漏失层位和灌注量特别大时桩孔等）应增长探测次数，同步观测返水状况，以对的分析和鉴定孔内状况。
d.导管埋深
在水下灌注砼时，应依照实际状况严格控制导管最小埋深，以保证桩身砼持续均匀，不使其也许裹入砼上面浮浆皮和土块等，防止浮现断桩现象。对导管最大埋深，则以能使管内砼顺畅流初出，便于导管起升和减少灌注提管、拆管辅助作业时间来拟定。最大埋深不适当超过最下端一节导管长度。灌注接近桩顶部位时，为保证桩顶砼质量，漏斗及导管高度应严格关于规定执行。
e.砼灌注时间
砼灌注上升速度不得不大于2m/h。灌注时间必要控制在埋入导管中砼不丧失流动性时间。必要时可掺入适量缓凝剂。
f.桩顶灌注标高及桩顶解决
桩顶灌注标高按照设计规定，且应高于设计标高1.0m以上，以便清除桩顶部浮浆渣层。桩顶灌注完毕后，应即探测桩顶面实际标高，长用带有标尺钢杆和装有可开闭活门钢盒构成取样器探测取样，判断桩顶砼面。
4.8 施工注意事项
1)导管法施工时注意事项
a.灌注砼必要持续进行，不得中断。否则先灌入砼达到初凝，将制止后灌入砼从导管中流出，导致断桩。
b.从开始搅拌砼后，在1.5h之内应尽量灌注完毕。
c.随孔内砼上升，需逐渐迅速拆除导管，时间不适当超过15分钟，拆下导管应及时冲洗干净。
d.在灌注过程中，当导管内砼不满具有空气时，后续砼宜通过溜槽徐徐灌注漏斗和导管，不得将砼整斗从上面倾入管内，以免在导管内形成高压气囊，挤出管节间橡胶垫而使导管漏水。
2)为防止钢筋笼上浮，应采办法
a.在孔口固定钢筋笼上端。
b.灌注砼时间应尽量加快，以防止砼进入钢筋笼时，流动性过小。
d.当孔内砼接近钢筋笼时，应保持埋管较深，放慢灌注速度。
e.当孔内砼面进入钢筋笼1～2m后，应恰当提高导管，减少导管埋置深度，增大钢筋笼在下层砼中埋置深度。
3)在灌注将近结束时，由于导管内砼柱高度减少，超压力减少，而使管外泥浆及所含渣土稠度和比重增大。如浮现砼上升困难时，可在孔内加水稀释泥浆，亦可掏出某些沉淀物，使灌注工作顺利进行。
4)根据孔深、孔径拟定初灌量，初灌量不不大于1.2m3,且保证一次埋管深度不不大于1000mm 。
5)水下混凝土灌注要持续进行，为此在灌注前需作好各项准备工作，同步配备发电机一台，以防停电导致事故。
6)水下混凝土灌注过程中，勤测砼面上升高度，适时拔管，最大埋管深度不不不大于8m，最小埋管深度不不大于1.5m 。桩顶超灌高度控制在800～1000mm ,既保证桩顶砼强度，又防止材料挥霍。
7)其她注意事项：
a.在堆放导管时，须垫平放置，不得搭架摆设。
b.在吊运导管时，不得超过5节连接一次性起吊。
c.导管在使用后，应及时冲洗干净。
d.在连接导管时，须垫放橡皮垫并拧紧螺栓以免浮现漏水、漏气等现象。
e.如桩基施工场地布置影响到混凝土灌注，可在场地外设立1～2台汽车泵输送至桩灌注位置。

第六章 施工质量技术控制办法

1、坍孔防止与解决办法
1.1、孔壁塌坍时采用配备优质泥浆并于坍孔段投入泥球，筒型桩头于坍孔段慢转形成护壁泥皮使孔壁稳定后再继续作业。
1.2、如成孔后发生坍孔，则采用黄胶泥全孔回填，停置三天后再成孔办法解决。
1.3、为防止成孔后坍孔串孔，合理安排施工顺序，采用成桩后隔桩跳跃成孔，同步为避免新灌溉桩身混凝土不被扰动，保证桩身质量。

2、孔斜防止与解决办法
为防止孔斜，一方面严把桩机安装关，桩机安装要做到水平稳固，且桩机、桩头和桩位在同一铅锤线上。开孔时，严格控制速度，保证开孔段垂直度。成孔中依照不同地层随时调节打桩速度，禁止高速作业。若浮现孔斜时一方面查明孔斜部位及因素，然后按如下办法解决：
1、水位以上采用人工纠斜。
2、水位如下采用孔斜段重复修孔办法或扩径纠斜办法解决。

3、 掉笼、浮笼事故防止与技术办法
本工程钢筋笼安装采用硬连接固定，固定在井口上。安装前注意检查扶笼器有无断裂开焊现象，挂钢筋笼孔口钢棍长度不得不大于2m，并放置在漏斗下，防止浮现浮笼现象。提拔导管时，导管应放置在孔中心位置并采用慢速提拔，杜绝挂笼现象。

4、 卡管、堵管事故防止与技术办法
导管安装必要放置在桩孔中心位置，安装及拆卸导管要慢速提放，一旦浮现卡管现象不得强提硬拉，宜采用旋转导管办法脱卡。导管安装时要注意检查底管及每节导管质量，不得有凹凸及卷口现象并及时清洗使用过导管，以保证砂球顺利下落。砼灌注时严格控制砼塌落度，防止因导管及砼质量浮现堵管现象，一旦浮现堵管现象宜采用上下串动或轻振导管办法解决。

第七章 工程质量保证体系及保证质量重要办法
一、工程质量保证体系
1、建立质量管理组织机构：经理部成立以项目经理、项目总工、现场技术负责、质检工程师为一体质量管理小组。把创立优质工程作为管理核心，对施工中每道工序进行质量监督检查。
2、建立各项管理制度：为了保证本工程质量满足验收规范规定和达到公司质量、环境、职业健康和安全管理体系文献规定，建立建全各项质量管理制度，使质量管理工作制度化、程序化。
3、质量体系要素进行分解，贯彻到人，切实做好各负其责，层层把关，循环检查。

二、质量检查程序和质量控制
1、完善质量检查程序，建立质检网络，在施工过程中，严格执行质量检查验收程序。冲击成孔灌注桩工程施工质量保证体系图见图2。
2、质量控制：各级质检人员以施工规范和编制施工方案为原则，对工艺流程每道工序进行检查，严把质量关。冲击成孔灌注桩质量控制网络图见 图3。

图2 冲击成孔灌注桩工程施工质量保证体系图
监理工程师
终检签字
中 检
审 查 签 字
工 长
项 目 经 理
复 检
复 核 签 字
专业施工负责人
复 检
复 核 签 字
质量控制工程师
专业施工负责人
专业技术检查人
工程测量组长
物料供应组长
施工组长
钢筋笼制作组长

质
量
员
混凝土灌注组长

图3 冲击成孔灌注桩质量控制网络图

学习工勘、设计资料
学习规范及质量原则
学习各种操作规程
书面文字个别交底
举办会议对全体人员交底底
施工准备
准 备 测 量 仪 器
重要材料出具合格证
重要材料复检配合比实验
桩 位 放 样
一、设备安装
1、必要平正、稳固，施工中不发生倾斜、移动。
2、施工4小时后复查调节。
技术交底
二、造孔
1、桩径偏差-0.1d且≤-50
2、垂直度≤1%
3、桩位偏差≤100mm
四、钢筋笼制安：单位mm
1、主筋间距偏差≤±10
2、箍筋、螺旋筋≤±20
3、钢筋笼直径≤±10
4、长度偏差≤±100
5、保护层偏差≤±20
造孔成桩
1、勘察报告桩基施工图
2、图纸会审纪要，设计变更单位
5、成孔班报表
7、混凝土灌注登记表
9、混凝土配合比实验单
资料收集、整顿
3、桩位放线图
6、钢筋笼制作质量检查表
8、各种材料合格证复检单
4、桩位复核，开工签证单
五、混凝土灌注
1、坍落度±20mm
2、导管密封压力1-1.2MPa
3、初次灌导管距井底50cm
4、初次埋深≥100 cm
三、捞碴

孔底沉渣≤10cm
10、其她经监理签证资料

三、工程质量保证办法
为保证工程施工质量，项目部制定各种质量控制制度，实行质量责任制，贯彻质量责任到每人，建立质量检查小组，严格执行质量检查程序。
1、开工前，严格实行技术交底制度，对项目管理人员和施工人员按规范和设计规定进行开会形式书面技术交底。在施工过程中，开施工总结会，改进局限性，发扬先进经验。以人工作质量保证工程质量。
2、实行工程质检一票否决制。任何工序发既有质量疑点不得进入
下一道工序，必要纠正、返工直至质量达标。
3、严格实行材料检查制度，严格控制投入品质量，严把材料质量关。对进入工地各种材料、成品、半成品必要有出厂合格证。未经检查、实验及不合格材料不准使用，所有材料进场都规定认真检查并经驻地监理工程师检查。
4、实行工序检查制度，全面控制施工过程，重点控制工序质量。每道工序必要按照施工人员自检、质检员复检和监理工程师终检“三检”程进行检查，任何一道工序未经质检人员和监理工程师签字，不得进入下道工序。
5、实行监理监督检查制。对于监理工程师、设计人员提出问题，经理部及时组织专人，限期整治。施工接受监理检查，保证工程质量优良。
6、坚持“防止为主”方针。
7、制定质量优劣奖罚制度，保证工期和工程质量。
第八章 安全文明生产保证体系及重要办法
一、安全生产保证体系及重要办法

㈠ 安全普通规定
1、建立安全管理体系。成立以项目经理为组长项目安全生产管理小组，设立专职安全员，健全各项安全制度，进行施工全过程动态安全管理。施工安全保证体系图见图4。
2、明确安全生产管理目的。杜绝因工死亡、重大火灾和重大车辆交通事故。因工负伤率控制在1‰以内，安全达标班组合格率100％。
3、贯彻“安全第一、防止为主”方针，贯彻安全生产责任制。项目部在工程开工之前组织全体人员召开会议，明确各级管理人员和各机班组安全生产职责，并对各机班组进行针对性安全技术交底（履行签字手续）。
会后由专职安全员对各机班组施工人员进行上岗前安全教诲和安全技能培训，各机班组依照安全技术交底书制定有效事故防范办法。
4、加强安全检查。施工期间由工地专（兼）安全员每天进行安全检查，检查安全生产责任制贯彻状况，检查施工现场安全生产状况，对检查出重大事故隐患认真进行登记并向关于班组签发隐患整治告知单，由专职安全员督促其及时整治并验收。工程结束后，安全生产领导小组依照检查记录和考核表对各机班组进行考核，对先进班组予以奖励，对不合格班组和事故负责人进行惩罚。
5、特殊或危险工序要有针对性施工方案；特殊工种人员必要通过专门培训,持证上岗。
6、认真执行设备管理制度和安全操作规定，所有机械设备必要及时保养、维修，处在良好状态，杜绝机械设备带病作业，操作人员上岗前必要通过业务培训。
7、认真执行施工现场暂时用电安全管理制度。配备专职电工，施工中所有电气线路安装、拆卸和维修统一由电工操作。电工必要对各种电器及电气线路经常进行检查，定期测试并认真记录。必要保障施工用电和夜间照明。
8、对易燃物资要严加管理，做到登记清晰，使用规范，杜绝丢失。

安 全 保 证 体 系 图4
物料组

工程施工组

财务组

安全教诲
设备操作规程
安全奖罚
安全生产
产

职工安全教诲
法制教诲
特种工培训
警示牌
操作规程
防护用品
安全奖罚条例
安全经费保证
安全奖罚兑现
安全办法
防火防电击
防坠物及机械打击
防其他事故
安检及反馈
安全组

安全保证体系
安全目的：
月轻伤频率：≤2‰重大伤亡频率：0
安全方针：
安全第一
防止为主
经理部安全领导小组

㈡ 分某些项工程安全技术办法：
1、普通办法
⑴.进入施工现场，必要戴安全帽，禁止穿拖鞋或赤脚。在高空作业必要系安全带。安全帽、安全网、安全带要定期检查，不合规定禁止使用。
⑵.施工现场防护设施、安全标志及警示牌，不得擅自拆动。
2、现场用电
⑴. 现场用电必要由专业电工操作。
⑵. 现场架设电线应绝缘良好，必要用绝缘物支撑悬挂高度及线间距应符合电业部门安全规定，不得将电线缠绕在钢管，树木或脚手架上。
⑶. 施工现场暂时照明应符合下列规定:
a. 室内照明线路应用瓷夹固定。
b. 电线接头牢固，并用绝缘胶带包扎。
c. 保险丝应按用电负荷装设。
⑷. 在架空输电线路下面工作应停电。不能停电时应有隔离防护办法。
⑸. 各种电器设备应配有专用开关，室外使用开关、插销，应有防水箱并加锁，发(配)电站(室)房屋应不漏雨，配有防爆设备。地面上应铺设地板及浇砼，并在操作处加设绝缘垫屋。
⑹. 工地安装变压器应符合电业部门规定。地面变压器应设绝缘台并装设护栏，专人管理。
⑺. 现场变(配)电设备处，必要有灭火器材及高压安全用品。
⑻. 移动式电气机具设备，应用橡胶电缆供电，并经常注意理顺，跨越道路，应埋入地下或做穿管保护。
⑼. 各种电动机具必要按规定接零接地，并设立单一开关，遇有暂时停电或停工休息时，必要拉闸加锁。
⑽. 潮湿环境不适当带电作业，普通作业应穿绝缘鞋。
3、成孔作业
⑴. 采用机械打孔，桩机就位后，对桩机及配套设备应进行全面检查，如卷扬机、钢丝绳、滑车、桩头、水泵及电气设备等与否完好正常。润滑部位加油后检查合格方可作业。
⑵. 桩机皮带转动部位，必要设有防护罩。所用动力线，宜使用橡胶防水电缆。
⑶. 桩机作业中，应由指定操作人员操作，其她人不得任意操作。操作人员不得擅自离岗。
⑷. 桩机作业范畴内，应设明显安全标志，桩架顶部以上5m范畴内不能有高压线。
⑸. 在作业时，应有统一指挥人员，不容许多人指挥。
⑹. 随时检查钢丝绳完好状况，断丝过规定期，禁止使用，必要更换新品。
⑺. 禁止桩机在运转中进行修理和润滑。
⑻. 桩机整体移位，必要有专人指挥，移动前应进行安全检查，轨道和滚轮周边不得有障碍物。
⑼. 桩机拖拉或起落重物时，绳扣必要系结牢固，人员应处在起落范畴以外。
4、起重作业
⑴. 汽车起重机械应由持起重操作允许证专职司机操作，并由专人指挥。起重司机对任何人发出紧急停车信号都应及时停车。起重作业时，应规定联系信号。
⑵. 汽车起重机工作时，应选取地面坚实、平坦地方作为工作区，不得在泥泞、滑陷和没有夯实地面上作业。禁止起重机在倾斜3°以上状况下作业。
⑶. 起重机工作前应将支撑架支好，支脚下应铺垫结实，防止下陷和倾斜。作业前应察看现场，确认安全后方可作业。
⑷. 起吊前，应仔细检查油压吊各部及仪表、油压制动某些和升降某些，发现问题禁止使用。起吊重物时应注意检查钢丝绳与否有异常，钢丝绳使用不得超过规定期限。
⑸. 在有也许被起重机构件挤撞区域作业，必要事先与关于人员联系，并认真做好监护工作。
⑹. 起重机在工作时，作业区域、起重臂下、吊钩及被吊重物下面禁止任何人站立、工作或通行。
⑺. 起吊后，吊物不得在空中长时间停留或自由落下；
⑻. 被吊物体不准从人身上方通过，吊离地面物体上不得有人，不得在吊起后进行捆绑和加工，物体吊起后物体落下范畴人员必要离开；
　　⑼. 起吊物料应先检查捆缚与否牢固。绳索通过有棱角缺口处应投垫衬，然后试吊离地面0.5m，确认稳妥可靠后方可起吊。　
⑽. 吊运作业过程中发现异常应及时停止作业，并采用紧急安全技术办法。
5、电焊作业
⑴. 电焊机应有良好接地装置。所有导线应绝缘良好，不得裸露。焊钳软导线，应依照最大电焊电流进行选取。
⑵. 在下雨、下雪或气温在零下12℃如下天气里，应避免室外作业。在寒冷气候条件下作业，对焊件应作加热解决。焊件表面有水应擦净烤干。
⑶. 电焊作业应尽量避开其他工作场合，必要时应加以隔离，相邻两处进行电焊作业彼此间距不得不大于15m。
⑷. 禁止在运转机械、车辆或放置易燃、易爆物品物地周边进行焊接作业，绝对禁止直接在高压密闭容器或装有易燃、易爆物品容器上焊接。
⑸. 在机械、车辆上作焊接作业，必要放掉所有燃油、润滑油，并洗净油迹。
⑹. 在高空焊接作业，应佩带保险带，并在焊口下设立防护带，以防熔珠、铁渣落下灼人。五级以上大风天气，避免在室外高空作业。
⑺. 在潮湿处所作业应特别防止触电，不可用手触摸电焊机导电某些。
⑻. 在封闭物内焊接作业，应采用通风、照明办法，并设专人担任安全警戒监护。
⑼. 电焊作业应穿戴好防护用品(绝缘鞋、护面罩等)，并将工作服裤腿、袖口装入鞋和手套里边。
6、夜间施工，现场必要有符合操作规定照明设备，施工过程中，各基坑各设立一台3.5KW探照灯，在各桩机和灌注架附近再设一盏碘钨灯，在满足施工规定。施工住地要设立路灯。
二、文明施工重要办法
１、认真贯彻《甘肃省文明工地管理规定》，创立文明工地，工作人员进入施工现场配戴胸牌。
２、施工现场出入口设立洗车平台，保持进出场车辆干净、整洁。
３、施工现场要达到“三通一平”，合理布置。各种设备、材料要摆放整洁，标记清晰，管线架设有序，夜间照明充分，施工操作原则。
４、临边防护要达到原则规定，安全标志要醒目，分派要合理。
５、临设搭建既要以便施工，又要界线清晰，做到整洁美观。
6、保持环境卫生。施工环境要经常进行清理，保持一种良好环境。
第九章 雨、雪期施工保证办法
一、在下雨刮风先后，要检查暂时设施，机电设备、暂时线路，发现倾斜、变形、下沉、漏雨、漏电等现象，须及时修理加固，有严重危险，及时排除。打桩机械，应设暂时避雷装置，对机电设备电气开关，要有防雨、防潮设施。
二、施工期应依照本地气象预报及施工所在地详细状况，做好施工期间防雨、雪、防冻、排水准备工作。
　　三、为了排水顺畅，基坑平整时中间略高，靠基坑壁侧略低，四周设立排水沟，在低处设立集水井，以便在下雨时使雨、雪水集中，并及时用污水泵排除积水。
四、钢筋笼加工及其他带电设备准备覆盖物或依照条件搭设防雨棚。施工中遇有暴风雨应暂停施工。
五、冬季施工时，对备有水箱施工现场施工机械，每天下班前将水箱内存水放掉，现场水管 可用草绳包扎。
六、 施工现场要采用可靠防滑防冻办法。雨、雪后必要及时将道路、坡道清扫干净，施工中当天成孔最佳当天所有回填，如遇雨雪天气必要及时组织人员用土维护孔口，并用彩条布覆盖。
第十章 环保保证办法
一、防尘办法：
1、派专人对施工场地洒水清扫，对易扬尘物进行覆盖。
2、在工地大门口内设立冲洗车台，洗车台用20cm厚砼硬化，周边设排水沟，旁边设沉淀池。派专人冲洗施工车辆，冲洗干净后方可放行，保证出工地车辆不带泥土。
二、防噪音扰民办法：
1、施工期间在工地四周张贴施工告示，请周边居民谅解。
2、施工噪声较大设备（如装载车）尽量安排在白天工作，如需要晚上施工，尽量减小噪音。
3、其他设备在夜间施工时，规定尽量控制施工声音。
4、禁止人为制造噪音，违者将受到惩罚教诲。
三、废物控制解决办法：
1、施工用废砼派人及时清理并一起拉运出场。
2、施工机械、器具维修时产生废油、废手套、废塑料、废铁件等解决，必要符合国家环保法和公司环境管理体系中有关规定。
3、禁止自主焚烧易产生有毒、有恶臭气味、有害气体废弃物体。
4、未经解决泥浆和污水不得直接外排。施工废水必要经沉淀或解决符合有关原则后方可排放到指定废水管网。

甘肃
