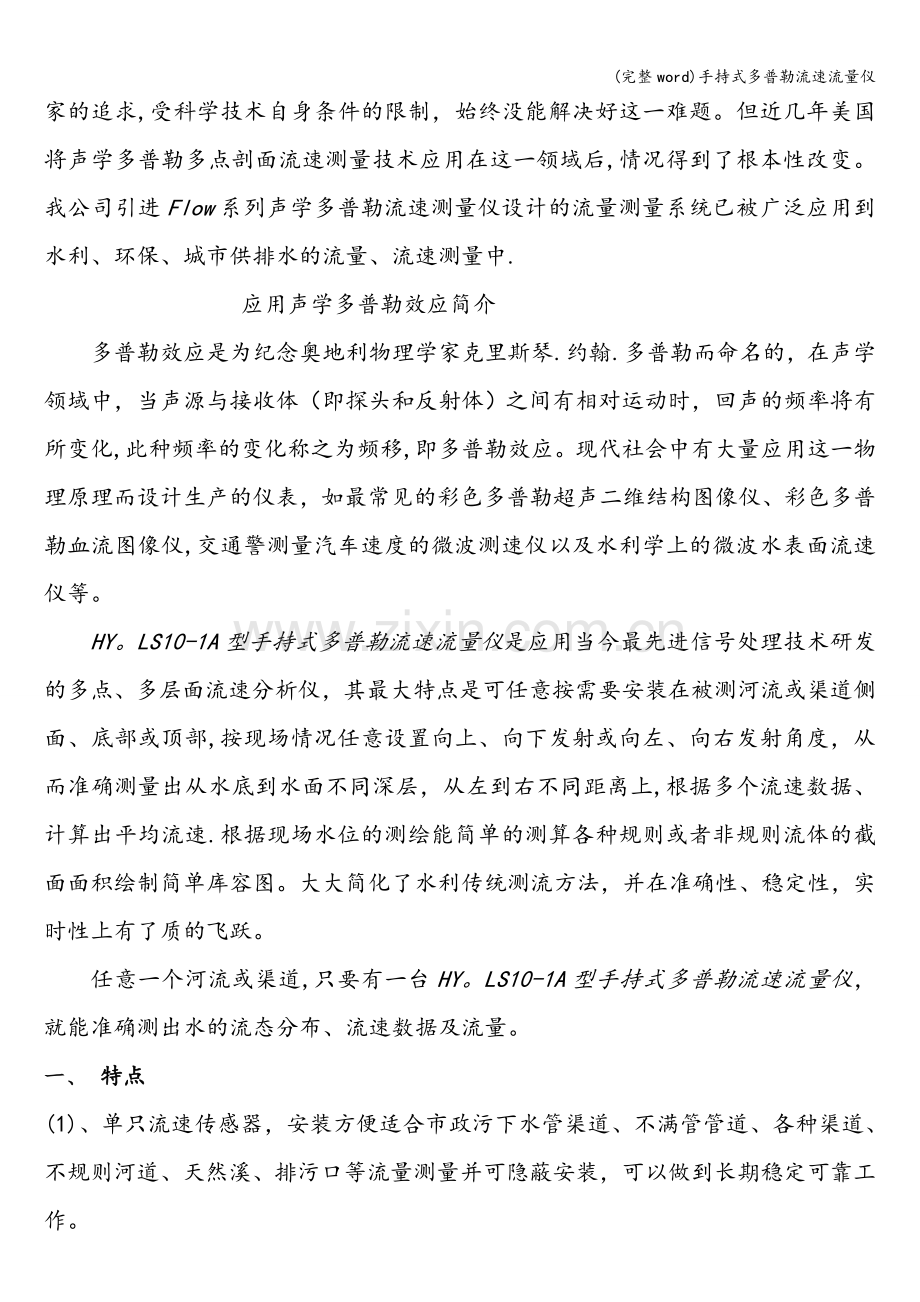

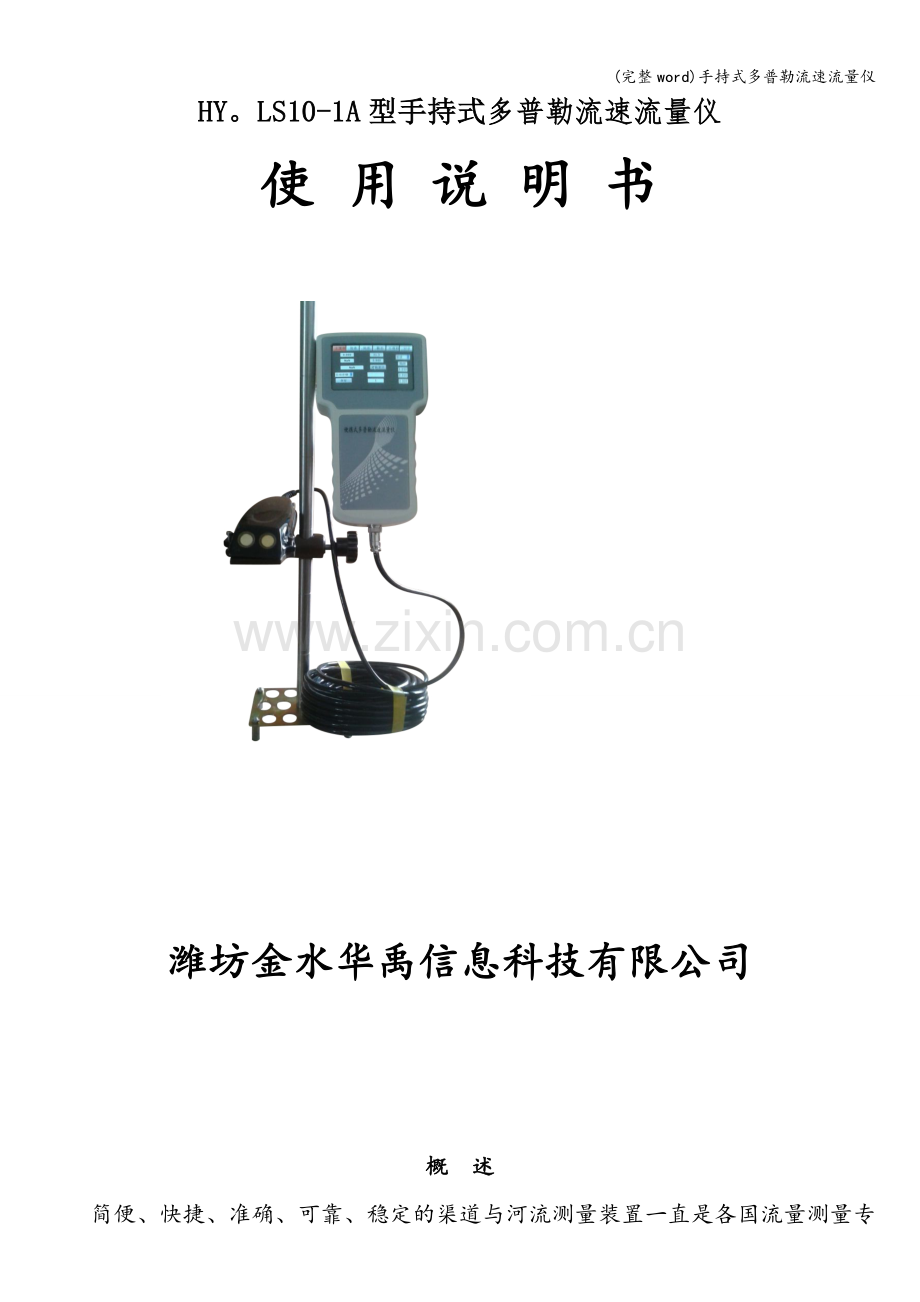

(完整word)手持式多普勒流速流量仪HY。LS10-1A型手持式多普勒流速流量仪使 用 说 明 书 潍坊金水华禹信息科技有限公司概 述简便、快捷、准确、可靠、稳定的渠道与河流测量装置一直是各国流量测量专家的追求,受科学技术自身条件的限制，始终没能解决好这一难题。但近几年美国将声学多普勒多点剖面流速测量技术应用在这一领域后,情况得到了根本性改变。我公司引进Flow系列声学多普勒流速测量仪设计的流量测量系统已被广泛应用到水利、环保、城市供排水的流量、流速测量中. 应用声学多普勒效应简介多普勒效应是为纪念奥地利物理学家克里斯琴.约翰.多普勒而命名的，在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化,此种频率的变化称之为频移,即多普勒效应。现代社会中有大量应用这一物理原理而设计生产的仪表，如最常见的彩色多普勒超声二维结构图像仪、彩色多普勒血流图像仪,交通警测量汽车速度的微波测速仪以及水利学上的微波水表面流速仪等。HY。LS10-1A型手持式多普勒流速流量仪是应用当今最先进信号处理技术研发的多点、多层面流速分析仪，其最大特点是可任意按需要安装在被测河流或渠道侧面、底部或顶部,按现场情况任意设置向上、向下发射或向左、向右发射角度，从而准确测量出从水底到水面不同深层，从左到右不同距离上,根据多个流速数据、计算出平均流速.根据现场水位的测绘能简单的测算各种规则或者非规则流体的截面面积绘制简单库容图。大大简化了水利传统测流方法，并在准确性、稳定性，实时性上有了质的飞跃。任意一个河流或渠道,只要有一台HY。LS10-1A型手持式多普勒流速流量仪，就能准确测出水的流态分布、流速数据及流量。一、 特点(1)、单只流速传感器，安装方便适合市政污下水管渠道、不满管管道、各种渠道、不规则河道、天然溪、排污口等流量测量并可隐蔽安装，可以做到长期稳定可靠工作。(2)、既可顺流速、也可水位、水深方便统计。（3）、大屏幕触摸屏,不仅有中文,还有配合图形，方便操作及流态分析。（4）、可通过SD卡存储数据导出表格文件，实时显示流速曲线、图形软件,便于水流流态分析研究。（5）、低功耗测速,内置充电电池、是目前最轻便的多普勒流速仪之一。（6)、内置压力式水位传感器、温度传感器。(7）、具有SD卡大容量存储器。可以存储十年数据（根据SD卡容量)（8）、适合市政污下水管渠道、不满管管道流量测量。 二、主要技术指标应用范围：可以测量所有河流及渠道可以是矩形、梯形或涵洞或自定义型渠道河道流速流量。主机：供电电源：内置电池供电使用温度：2050湿度：小于90%流速传感器：温度：-1060最高耐压(包括输出信号线接头）：水下800米。流速测量性能：最大剖面10m最大流速5m/s，大于5m/s要定货。测量精度：0。5%2mm/s水位测量性能：量程020米（其他量程可选)分辨率1mm精度：0.5%10mm水温测量性能温度0-60度误差:0.5HY。LS101A型手持式多普勒流速流量仪传感器外形图HY.LS10-1A型手持式多普勒流速流量仪面板及功能键1. HY.LS101A型手持式多普勒流速流量仪面板示意图2. 功能键 本机使用大屏幕4。3寸触摸屏，显示全中文菜单，输入键盘均为弹出对话键盘、用触摸笔或者硬物质均可以操作简单键盘说明:0-9数字键AZ英文字母（左移键)、C键删除键-空格键Enter确认键（保存退出）Quit退出键（取消当前输入退出）其他键盘按中文提示三、 安装使用1.流速传感器安装流速传感器首先安装在水下，应尽量靠近水底,河流渠道安装点附近应无分支,流场较稳定，传感器安正常为水平迎流方向、传感器尽量放入水底。测杆标准为3米、遇到深水区可以加长测杆或者选配铅鱼悬挂测量（铅联系销售商购买）2。内置水位传感器流速传感器底部安装了压力式水位传感器、请避免传感器插入到污泥里、堵上压力传感器测试口.3。手持主机使用仪表为内置电池供电、每次使用前请充电5小时以上（本机内部有充满保护)无需担心过充，充电器绿灯亮为充满，每次冲满预计使用1020小时。仪器存储为方式是SD卡存储，需要保存数据请查看是否已经插入SD卡.仪表连接传感器请确保关机状态、连接完成后打开开关使用其它不确定因素，请与厂家联系。4、设备连接示意图传感器安正常为水平迎流方向、传感器尽量放入水底。四、显示操作界面说明：测量主菜单：1、测量前先选择被测断面性质，点击“断面”后的下拉条，选中即可。 断面面积需要进入相应菜单设置后保存后,主菜单将显示相应断面面积，用于测算瞬时流量和累计流量。 2、选择存储方式：先输入测量点名称，弹出对话框输入测量点名称 （只能输入字母)，按Enter保存退出到主菜单； 再选择“手动存储（点击一次“保存”键，数据存储一次）或自动存储 (需输入“间隔时间”后即点击“保存”键，数据开始按设定时间间隔存储，不需要存储，按“停止保存”键结束)。 3、测量数据显示传感器测量流速、流量、水位、温度、累计数据。 管道断面面积测量主菜单“断面选择“管道”后,进入“管道”菜单设置参数输入管道直径D、淤积高度H1、传感器安装高度H2或者实际水深H,，点击“保存后返回主菜单进行测量。H2和H选择说明：仪表计算面积需要知道实际水深,如已知就直接输入H；如果未知则输入H2传感器安装高度（正常传感器安装在水底高度为0)这时实际水深=H2+传感器到水面测量高度。 矩形断面面积测量主菜单“断面”选择“矩形后，进入“矩形菜单设置参数输入渠道宽度W、传感器安装高度H1或者实际水深H,，点击“保存”后返回主菜单进行测量。H1和H选择说明:仪表计算面积需要知道实际水深，如已知就直接输入H;如果未知则输入H1传感器安装高度（正常传感器安装在水底高度为0）这时实际水深=H1+传感器到水面测量高度。梯形测量主菜单“断面”选择“梯形”后，进入“梯形”菜单设置参数输入渠道宽度W、传感器安装高度H1或者实际水深H、输入传感器安装角度或者边坡系数，点击“保存后返回主菜单进行测量。H1和H选择说明：仪表计算面积需要知道实际水深,如已知就直接输入H;如果未知则输入H1传感器安装高度（正常传感器安装在水底高度为0）这时实际水深=H1+传感器到水面测量高度。边坡系数和角度输入说明：边坡系数：图片三角形垂直高度与水平长度的比值。角度：图片a的夹角角度正常小于90(仪表配有电子角度仪测量）不规则渠道面积测量（手动输入）主菜单“断面”选择“不规则后，进入“不规则”菜单设置参数选择“手工输入”后设备将按手工坐标计算断面面积。在“X”“Y”坐标输入相应坐标。起点坐标为0,0;后面X为正数，Y为负数，每输入一个坐标后按“确认”进入下一个坐标输入如错误输入按“清除”修改。输入完毕按“保存返回测量主菜单。注意：最后一个坐标的Y数据必须为0。不规则渠道面积测量(自动测量）主菜单“断面选择“不规则”后，进入“不规则菜单设置参数选择“自动测量”，设备将按每次测量数据进行断面面积计算。在“X”坐标输入每个测量点横向坐标，每输入一个坐标后按“确认”，输入错误按“清除键”重新输入，全部X坐标输完后按“保存”键进入测量状态。仪表将弹出提醒进入第一个输入“X坐标位置测量,测量方式:测杆放在X坐标位置插入水底.等下面测量数据定后点击“确定,保存当前坐标流速、水位、水温数据。测量数据有误点击“清除”将提醒重新测量。（如下图）点击“确定”后继续提示进入下一坐标测量一直到所以坐标测量完成后，按“保存”返回主菜单查看水位(最高水位)、流速（平均流速）、水温、瞬时流量、累计流量等数据.五、存储记录在测量时可以显示屏查看记录，断电后显示屏将不能查阅历史数据.需要查看SD卡里面存储的EXCEL 文件“存储数据”文件查看。、六、 设备清单多普勒流速传感器 1只CG20测杆 3米传感器安装底座 1只充电器 1只4G SD卡 1只测量显示表 1只安装托板 1只方向标 1只六角扳手 1把便携铝箱 1只角度测量仪 1只说明书、合格 1份七、使用注意事项及维护1. 本产品为高精度测速、测流产品。尤其是传感器，它是水声型多普勒传感器,要避免碰撞或高处跌落,杂物过多场合需定期清除杂物,以免影响测量.2. 河流、渠道内杂物较多时，为能准确测量流速，要将流速传感器隐蔽安装（如安装在格栅下或保护井内）.3. 设备使用前先充满电、在使用，内置大容量可充电电池，请定期充电。4. 测流装置售后服务承诺：“三包”一年，服务及时；终生维修，并按成本价提供配件；
