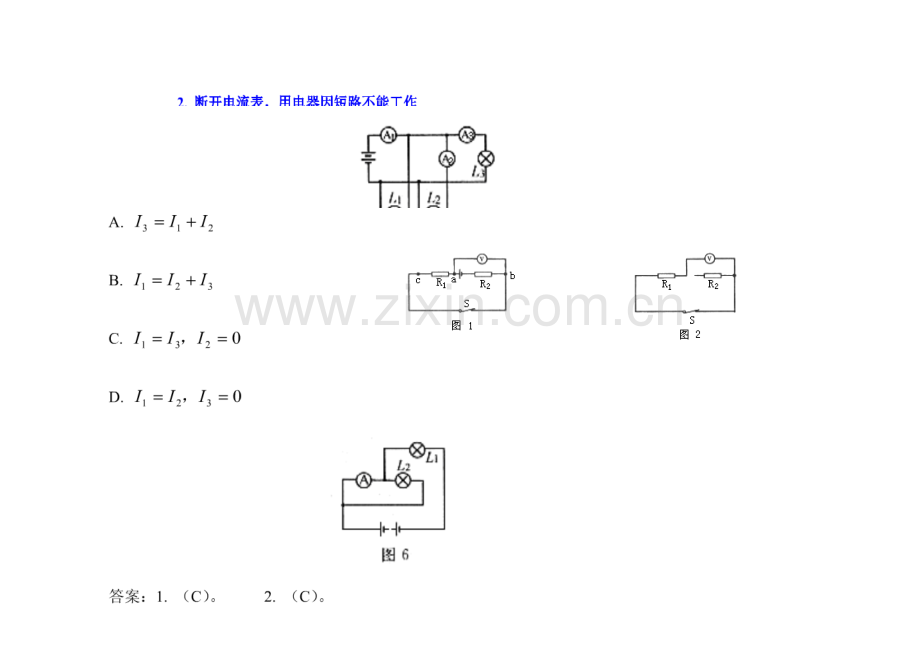

让我们先看一个题目：如图1所示，电压表测出的是（ ）

A. R1两端的电压
B. R2两端的电压
C. 电源电压
D. 无法确定
看罢此图，你可能已发现，此图中电压表的连法与课本上的有所不同。这是一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法，滑移法和去源法。
滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。
去源法是“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
下面我们分别用这两种方法来分析上面的问题。
滑移法：为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并接在a、c两点间，测的是R1两端的电压。
去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。
